在为我们的一个客户做项目时，我被问及Unity中的精灵（SpriteRenderer）和UI图像（CanvasRenderer）的区别。我没有找到太多的相关信息，所以我决定在我的公司里准备一个演示文稿，以帮助解释清楚它。在这篇文章中，你会发现我为它准备的原始幻灯片的一个更详细的版本。这篇博客文章将以Unity 5.3.4f1为基础。

Sprites基本上是半透明的纹理，在其纹理导入设置中被导入为sprite。它们不像纹理那样直接应用于网格，而是应用于矩形/多边形（最后，它们也是网格，所以没有这么大的区别）。Sprites是将在你的2D/3D场景或界面中渲染的图像。

1. 使用方法

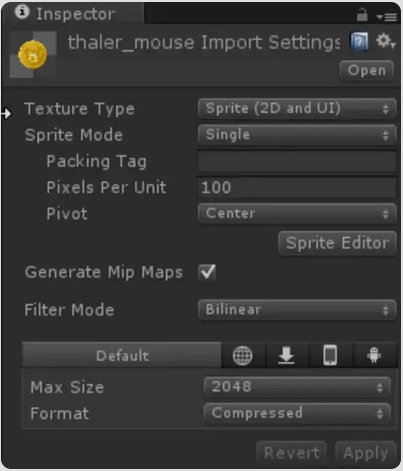

在Unity中使用 sprite 是很直接的。只要把所需的图片（最好是PNG格式）放到assets文件夹中，然后点击它，进入检查器设置。把它标记为精灵（2D和UI），如下面的截图所示。

在这里插入图片描述
现在是时候让你决定是把它作为一个sprite还是作为一个UI Image。但如果你正在读这篇文章，你可能不确定你想要哪种方法。我们将在下一节中描述两者的区别；现在我们只需快速概述一下如何创建这两种方法。

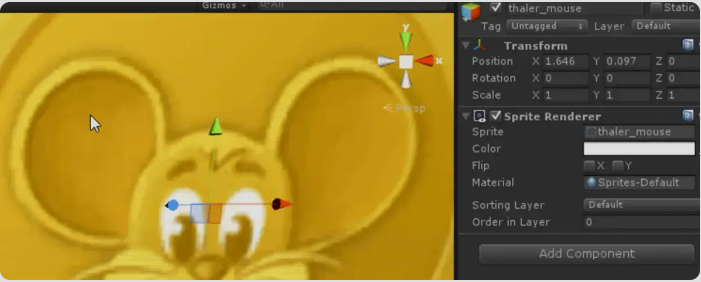

如果你想使用SpriteRenderer，只需将sprite从项目视图中放入层次结构或场景视图中。新的GameObject的检查器将看起来像。

在这里插入图片描述

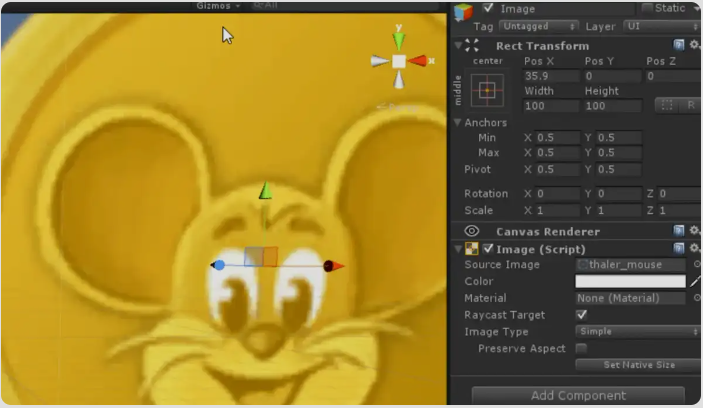

如果你想创建一个UI Image，只需在层次结构中点击右键并创建新的用户界面->图像。这个组件需要一个画布，所以如果你还没有画布，它就会被创建。最后，它将看起来像。

在这里插入图片描述

2. 比较。SpriteRenderer vs CanvasRenderer

当涉及到层次结构时，你可以在你的场景中的任何地方放置sprite。另一方面，UI图像必须在一个画布内（一个拥有画布组件的游戏对象）。你可以像所有其他对象一样通过Tranform来定位sprite，但Image将使用RectTransform来代替，以便帮助在你的界面系统中定位图像。sprite在透明的几何队列中被渲染（除非你使用默认以外的其他材质）。UI图像也在透明几何队列中渲染（Render.TransparentGeometry），除非你使用叠加渲染模式，在这种情况下它将通过Canvas渲染。

RenderOverlay。正如你可能已经猜到的，在移动端绘制它们的成本相对较高。我们将在后面解释原因。

sprite和Image的一个关键区别是，sprite支持自动创建网格，而UI图像总是由矩形组成。创建网格的原因将在下一节解释；我们将看到它的重要性，因为它对性能有重要影响。

最后，两者都可以与sprite atlases一起使用，以减少绘制调用。这很好。

这可能有助于通过具体的例子看到其中的差异。

在这里插入图片描述

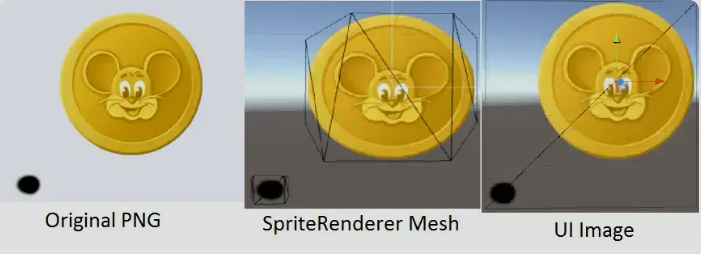

看看例1中两种方法的区别。UI Image创建了一个紧密的矩形，将sprite包裹起来，而SpriteRenderer则创建了一个更适合我们正在渲染的sprite的网格。让我们来看看另一个例子。

在这里插入图片描述

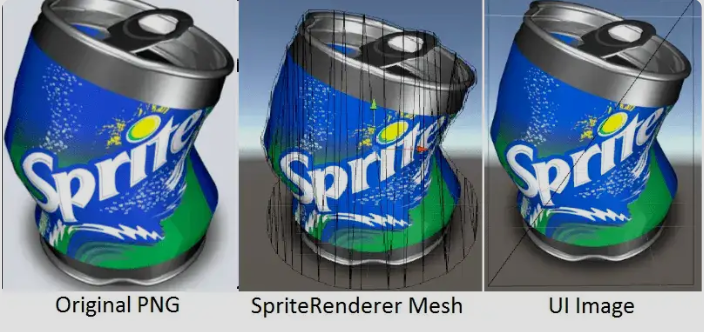

同样，同样的情况也发生在例子2中。但是现在的网格看起来要复杂得多，这是为什么呢？Unity试图在不引入太多多边形的情况下尽可能地适合精灵，所以这就是我们得到的结果。人们可以争论一下，这样的权衡是否有益。如果我们导入一个带有岛屿的PNG图像，例如一个包含有透明区域分隔的不同图形的图像，现在会发生什么？

第三个例子的结果非常有趣。SpriteRenderer创建了两个子网格，每个岛一个；然而，UI Image扩展了矩形，所以它覆盖了整个图像。无论如何，这很重要吗？

3. 性能

你猜对了，这与性能密切相关。如果你要渲染很多这样的东西（比如地形中的草，或者粒子），它确实会产生巨大的差别。因此，让我们来分析一下其中的原因。

每当你渲染一个纹理时，你需要向GPU驱动发送一个命令。你要设置一些信息，比如顶点、索引、uv坐标、纹理数据和着色器参数，然后进行著名的绘制调用。之后，在最终的图像显示在你的屏幕上之前，在GPU中会发生一些讨厌的事情。一个（真正）简化的渲染管线包括以下内容：

CPU向GPU发送一个绘图命令。
GPU获得它所需要的所有绘图信息（比如将纹理复制到它的VRAM，如果它有的话）。
发送的几何图形通过顶点着色器和光栅化器被转化为像素。
每个像素都通过 fragment 着色器进行转换，并一次或多次写入帧缓冲区。
当帧完成后，图像会显示在你的屏幕上。

那么回到主题，SpriteRenderers和UI图像之间的区别是什么？看起来，sprite的成本更高，因为它的几何形状更复杂。但如果我告诉你，顶点操作通常比片段操作更便宜呢？这对于Mobile和半透明的物体来说尤其如此。但为什么呢？

在许多引擎中，包括Unity，半透明的材质是从后往前渲染的。这意味着，最远的物体（离摄像机）总是先被绘制出来，所以alpha混合操作会如期进行。对于不透明的材质，情况正好相反，所以我们可以剔除不可见的物体。

像素着色器将为你正在渲染的sprite的每一个（可见）像素执行，所以如果你有一个巨大的精灵（相对于屏幕尺寸），那么你将在许多像素上执行片段着色器。透明物体的问题是，如果它们位于你的相机范围内，你就不能有效地剔除它们，所以基本上你要渲染所有的半透明物体，即使它们中的许多在最后都不可见。所以你会发现自己多次渲染相同的像素，并在帧缓冲区中一直覆盖它们。这个问题通常被称为overdraw。是的，这是一个问题，因为它浪费了内存带宽，而且你会很快达到你的GPU的像素填充率限制，如果你的目标是移动设备，这是你不能允许的。这就是需要理解的关键点。

现在，如果你真的理解了它，你也会明白为什么SpriteRenderer和CanvasRenderer如此不同。前者创建的网格消除了不需要的透明像素（因此避免了执行昂贵的片段着色器并减少了超绘），而UI Image创建的简单网格可能会引起大量的超绘。在拥有复杂的几何图形或忍受更多的片段操作之间，你总是要取得一个平衡。

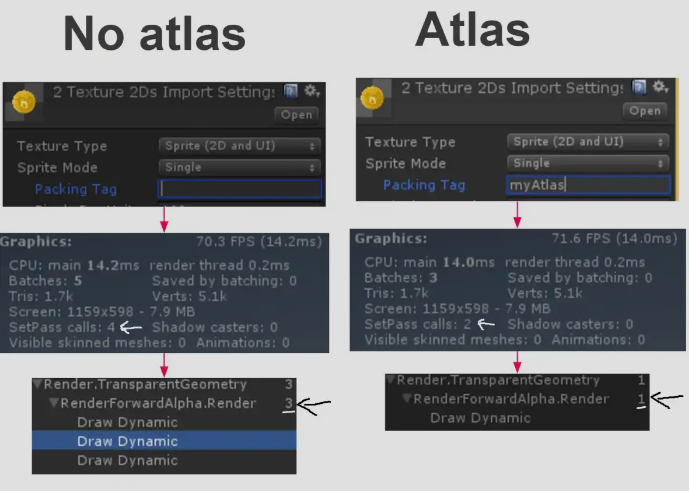

你应该总是考虑使用sprite atlases，因为sprite通常数量很多，但尺寸很小。这就导致了有那么多的绘制调用作为精灵，而这并不是好事。另外，如果你有较大的图像，图像压缩效果会更好。

在这里插入图片描述

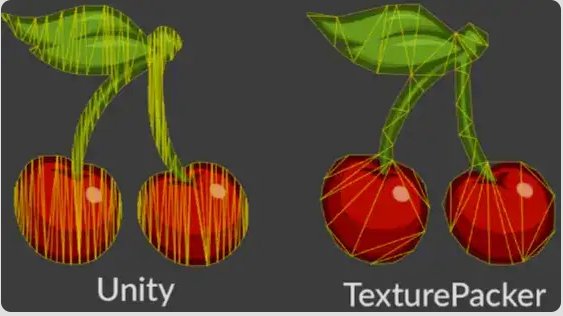

你可以通过Atlas Packer轻松创建 sprite 图集。不过，有时自动创建的网格并不理想，而且你也无法控制它，所以你可以考虑使用更高级的软件，如ShoeBox或TexturePacker。

在这里插入图片描述

4. 总结

下次你在使用sprite时，请考虑以下问题。

如果你只有几个sprite，使用你喜欢的任何东西。如果你有成百上千的精灵，请重读本帖。
使用 profiler 和 frame debugger 来了解正在发生的事情。
避免使用透明度。如果你的预算允许，可以尝试用不透明的替代品来取代精灵。
避免在屏幕上渲染大的sprite，因为会发生更多的overdraw。你可以在场景视图中通过选择 overdraw 作为渲染模式来轻松检查 overdraw 问题。这对粒子系统至关重要。
比起大量的像素，我们更喜欢拥有一个更复杂的几何体，尤其是在移动端。在场景视图中检查结果，把它渲染成阴影线框。
如果你需要界面定位助手（如内容适配器、垂直分组等），请选择UI图像。
要知道你是否遇到了像素填充率的限制，请检查通过降低渲染区域的分辨率，性能是否得到了大幅提高。
