RealNet学习-基于真实合成异常的特征选择网络（CVPR 2024）

RealNet是CVPR2024上一篇基于重建思路的异常检测方法，取得了很好的效果。

---

RealNet：基于真实合成异常的特征选择网络（CVPR 2024）

code: https://github.com/cnulab/RealNet
paper: RealNet: A Feature Selection Network with Realistic Synthetic Anomaly for Anomaly Detection (CVPR 2024)

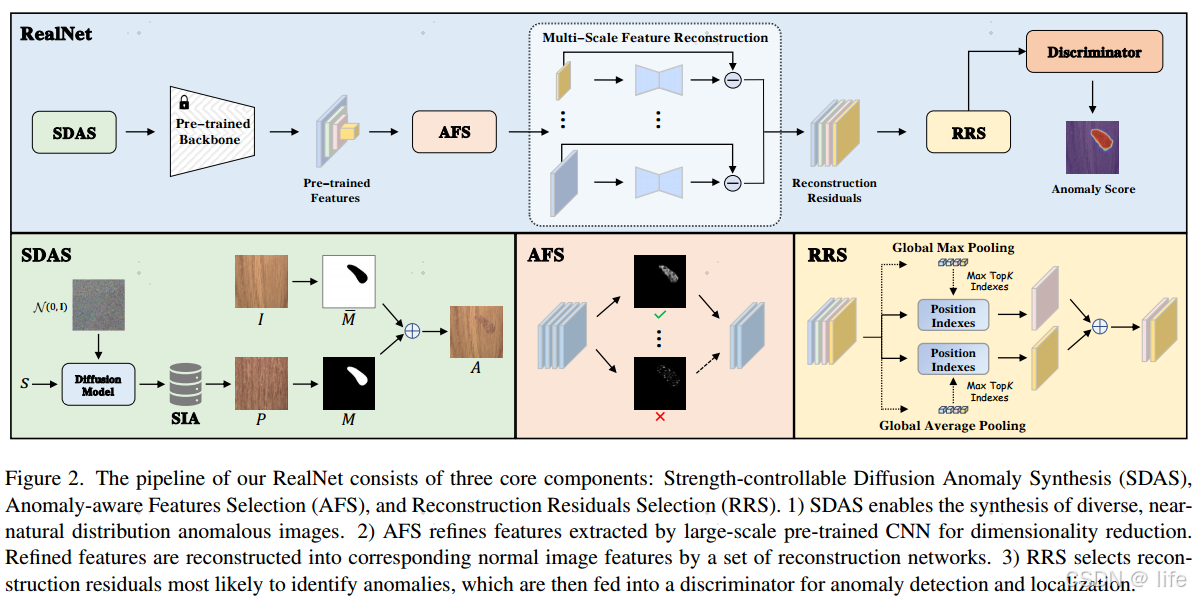

文章总体思路

• 本文总体上属于特征重建类，RealNet自身包含AFS和RRS两个创新，并通过提出SDAS来生成更真实的异常来辅助提高效果。
• 其中SDAS是受到自监督异常检测类方法在异常合成(anomaly synthesis)方面的启发进行效果改善；
• AFS是考虑到重建类方法，不同类别所需的最优预训练特征是有差异的，选择合适的预训练特征对异常检测的重要性，因此实现了自动的特征选择；

作者总结的主要贡献

1. 提出RealNet特征重建网络
   RealNet通过自适应选择预训练特征和重建残差，有效利用多尺度预训练特征进行异常检测。该网络在解决传统方法计算成本高的同时，实现了最先进的检测性能。其核心创新在于结合动态特征选择与残差优化机制，显著提升了模型效率和准确性。

2. 引入强度可控的扩散异常合成（SDAS）
   SDAS是一种基于扩散模型的新型异常生成策略，能够合成与真实异常分布高度一致的多样化样本。通过调节异常强度参数，SDAS可灵活生成从细微缺陷到显著结构异常的样本，突破了传统数据增强方法在真实性和多样性上的局限。

3. 跨数据集验证性能优势
   在MVTec-AD、MPDD、BTAD和VisA四个工业异常检测基准数据集上，RealNet使用统一的网络架构和超参数设置，均显著超越现有方法。例如，在MVTec-AD上实现Image AUROC 99.65%、Pixel AUROC 99.03%，证明了其通用性和鲁棒性。

4. 发布合成工业异常数据集（SIA）
   通过SDAS生成包含36类工业产品、共36万张异常图像的SIA数据集。该数据集支持自监督异常检测方法的训练，解决了真实异常数据稀缺的问题，为后续研究提供了标准化资源。

实际核心模块

RealNet 是一种自监督异常检测框架，针对工业图像中的异常检测与定位任务提出创新解决方案。其核心贡献在于结合了以下三个关键技术：

1. 强度可控的扩散异常合成（SDAS）

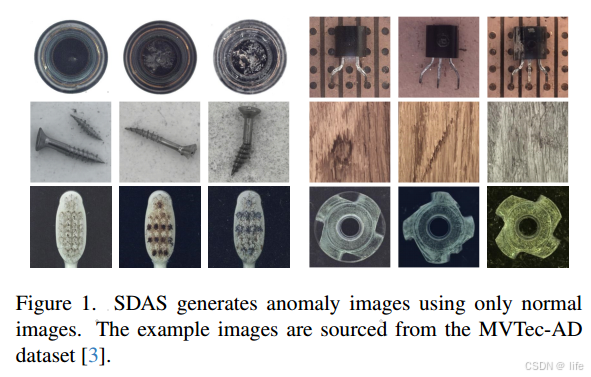

基于去噪扩散概率模型（DDPM），通过在反向扩散过程中引入扰动项，生成与真实异常分布高度一致的合成异常图像，解决了传统异常合成方法（如CutPaste、NSA）在真实性和多样性上的局限性。SDAS 支持灵活调节异常强度，能够模拟老化、结构变化、纹理异常等多种自然异常模式。

SDAS的原理简单来说就是在扩散模型的去噪过程中，也就是反向扩散过程中，添加一些扰动，使模型不能正常的扩散回正常样本的样子，具体的从公式上来看：

标准反向扩散过程
$$p_{\theta }(x_{t-1}|x_t)=\mathcal{N}\left(x_{t-1};{\mu }_{\theta }(x_t,t),{\Sigma }_{\theta }(x_t,t)\right)$$
SDAS的改进反向扩散
$$p_{\theta }(x_{t-1}^{\prime }|x_t)=\mathcal{N}\left(x_{t-1}^{\prime };{\mu }_{\theta }(x_t,t),(1+s){\Sigma }_{\theta }(x_t,t)\right)$$
对比可以看出差异就在参数$s$的引入，其中：

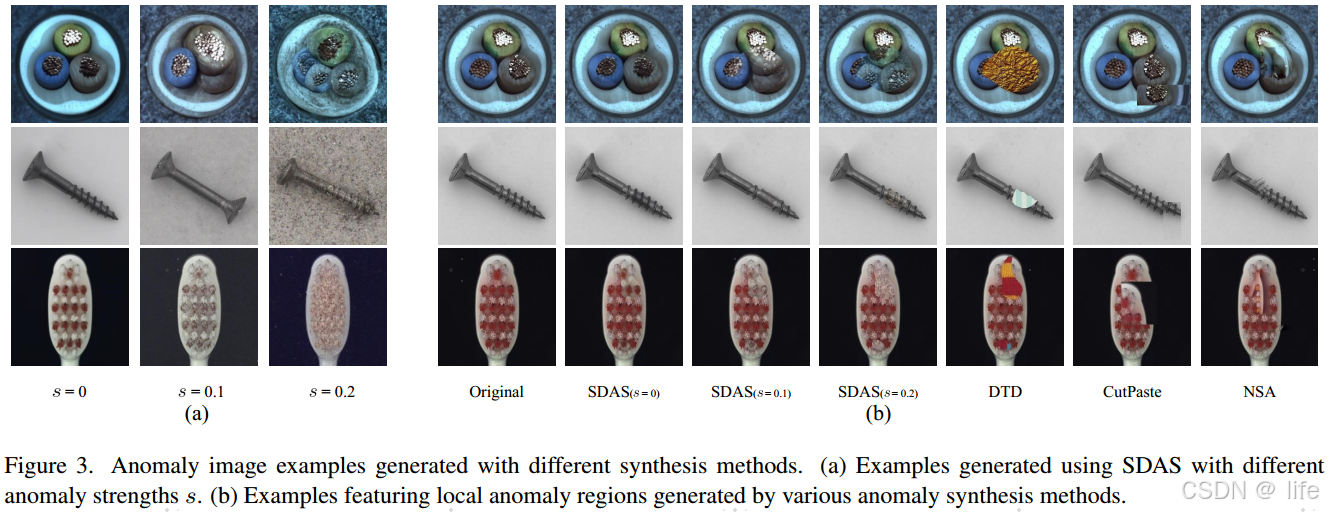

• $s\ge 0$ 是异常强度控制参数，$s=0$ 时退化为正常图像生成过程。
• ${\mu }_{\theta }(x_t,t)$ 是神经网络预测的均值，通常通过去噪模型 ${ϵ}_{\theta }(x_t,t)$ 计算得到：
  $${\mu }_{\theta }(x_t,t)=\frac{1}{\sqrt{{\alpha }_t}}\left(x_t-\frac{{\beta }_t}{\sqrt{1-{\bar{\alpha }}_t}}{ϵ}_{\theta }(x_t,t)\right)$$
• ${\Sigma }_{\theta }(x_t,t)$ 是学习得到的方差（如通过IDDPM [25]的混合方差策略）。

对比维度	标准反向扩散公式	SDAS公式	差异原因与目的
方差项	${\Sigma }_{\theta }(x_t,t)$	$(1+s){\Sigma }_{\theta }(x_t,t)$	通过扩大方差引入扰动，使生成样本偏离正常分布。
异常控制	无	通过(s)调节扰动强度	实现异常强度的灵活控制，生成从轻微到显著的异常。
生成目标	生成正常图像（高概率密度区域）	生成低概率密度区域的异常图像	模拟真实异常分布，覆盖多样化的异常模式。

异常合成
基于diffusion生成的是整张异常的图片，作者在实际使用时，会基于anomaly mask仅将生成的异常图像的mask区域加到正常图像上作为异常区域，其中$M$是anomaly mask，$\delta$是往正常图像上贴时的不透明度（作者实验时为不同样本选择0.5-1间的随机值）：

（注意作者发布的SIA数据集是没有与正常图像叠加过的样本，所以在训练异常检测时先做这一步的叠加）

2. 异常感知特征选择（AFS） -用于选择对异常区域最敏感的特征

通过自监督方式从预训练网络中筛选出最具判别性的特征子集，减少冗余特征和预训练偏差。AFS 针对不同类别动态选择最优特征组合，在控制计算成本的同时提升检测性能，其优势在于：

• AFS 减少了层内特征冗余，减轻了预训练偏差，增强了特征代表性和可辨别性，从而提高了异常检测性能。
• AFS 拓宽了感受野，增强了多尺度异常检测能力。
• AFS 将预训练特征的维度与异常检测所用的维度区分开来，确保有效控制计算成本和灵活定制模型大小。

简单理解，AFS就是在提取特征的预训练网络的每一个block的最后一层(layer)，仅选取部分通道而不是全部用于特征重建，从而减少了实际使用的特征。

AFS的介绍提到了很多卷积神经网络的基本概念，比如layers, block, feature map, channel等，容易看的比较混乱，这里统一梳理一下：

• 块（Block）：ResNet中的残差模块，包含多个卷积层。
• 层：表示不同块的最后一层输出，对应不同空间分辨率（如block1至block4输出逐步下采样）。
• 通道数（cₖ）：每个块输出的特征图通道数（如block1输出256通道，block2输出512通道）。
• 特征图（φₖ(Aₙ) ∈ ℝ^{hₖ×wₖ×cₖ}）：第k个块对输入图像Aₙ提取的特征。不同通道编码不同视觉模式（如颜色、纹理、形状）。AFS从中选择对异常敏感的通道。
• 核心步骤：
  1. 特征差异计算：对合成异常图像Aₙ和正常图像Iₙ，计算同一通道的特征差异：
     $$[{\phi }_{k,i}(A_n)-{\phi }_{k,i}(I_n){]}^2$$
  2. 分辨率对齐：通过函数F(·)将差异图的分辨率对齐到异常掩码Mₙ（如双线性插值）。
  3. 损失评估：计算AFS损失（公式4），衡量该通道对异常区域的定位能力：
     $${\mathcal{L}}_{AFS}({\phi }_{k,i})=\frac{1}{N}\sum _{n=1}^N\Vert F([{\phi }_{k,i}(A_n)-{\phi }_{k,i}(I_n){]}^2)-M_n{\Vert }_2^2$$
  4. 通道选择：对每个块k，选择损失最小的mₖ个通道（如block1选256→128通道），通过该步骤实现的特征选择，realnet只需要对预训练特征计算1次并保存下来，以用于后续的训练推理等。
  • 作用：
    • 减少冗余：剔除对异常检测无关或冗余的通道（如背景响应通道）。
    • 缓解预训练偏差：避免分类任务预训练的特征偏向语义类别而非异常模式。

主要步骤/概念	在AFS中的角色
预训练网络	提供多尺度、多语义的基础特征。
块（Block）与层	分层提取特征，适配不同粒度异常（高分辨率→细节，低分辨率→结构）。
通道（Channel）	通过选择判别性通道，优化特征表达，减少冗余。
特征选择（AFS）	动态筛选通道，提升异常敏感度，抑制预训练偏差。
多尺度重建	独立处理各层特征，平衡检测分辨率与计算效率。

通过上述机制，AFS显著提升了异常检测的精度与效率，同时保持了对复杂工业场景的适应能力。

3. 重建残差选择（RRS） -用于选择对异常判别最有效的重建残差

自适应选择包含显著异常信息的重建残差，结合全局最大池化（GMP）和平均池化（GAP）策略，增强对多尺度异常的捕捉能力，减少漏检。其设计融合了局部与全局显著性评估，在保证检测精度的同时显著降低计算成本，是RealNet实现高效异常定位的核心模块之一。

与其他模块的协同作用

• 与AFS的协同：AFS筛选出判别性特征通道，RRS进一步从这些通道中选择残差，形成两级优化（特征级→残差级）。
• 与SDAS的互补：SDAS生成逼真异常样本，RRS确保模型聚焦于关键异常模式，减少合成噪声的影响。

1. 设计动机

在基于特征重建的异常检测中，多尺度重建残差（即输入特征与重建特征之间的差异）包含了不同层次的异常信息。然而，直接使用所有残差可能导致以下问题：

• 冗余干扰：部分残差可能对应正常区域的微小波动，缺乏异常判别性。
• 分辨率矛盾：不同尺度的残差对不同规模异常的敏感度不同（如低分辨率特征可能遗漏细节异常）。
• 计算开销：高维残差的直接处理会增加计算负担。

因此，RRS的目标是自适应选择最具判别性的残差，以提升异常定位的准确性和效率。

2. RRS的核心设计

步骤1：构建全局重建残差

• 输入：各层（k=1到K）的重建残差 $E_k(A_n)=[{\phi }_k(A_n)-G_k({\phi }_k(A_n)){]}^2$。
• 处理：将低分辨率残差上采样至最高分辨率（如$h^{\prime }\times w^{\prime }=64\times 64)$，并沿通道维度拼接，得到全局残差 $E(A_n)\in {\mathbb{R}}^{h^{\prime }\times w^{\prime }\times m^{\prime }}$ $(m^{\prime }=\sum m_k)$。
• 目的：统一多尺度残差的分辨率，便于后续选择。

步骤2：显著性评估与残差选择

• 全局池化：
  • 全局最大池化（GMP）：提取每个通道的最大响应值 $E_{\text{GMP}}(A_n)\in {\mathbb{R}}^{m^{\prime }}$，捕捉局部显著异常（如小面积缺陷）。
  • 全局平均池化（GAP）：计算每个通道的平均响应值 $E_{\text{GAP}}(A_n)\in {\mathbb{R}}^{m^{\prime }}$，反映全局异常分布（如大范围结构异常）。
• Top-K选择：
  • 从$E_{\text{GMP}}$和$E_{\text{GAP}}$中分别选取前$r/2$个最大值的通道索引。
  • 拼接两部分索引对应的残差，得到$E_{\text{RRS}}(A_n,r)\in {\mathbb{R}}^{h^{\prime }\times w^{\prime }\times r}$（保留总通道数的1/3，如$r=m^{\prime }/3$）。

步骤3：异常得分生成

• 判别器映射：将$E_{\text{RRS}}$输入轻量级判别器（如MLP+上采样层），输出像素级异常得分图(Anomaly map)。
• 评分规则：图像级异常分数取得分图的最大值，像素级异常区域直接由得分图阈值化得到。

3. 设计细节与创新点

设计要素	具体实现	作用
Max&Avg融合策略	同时利用GMP（局部极值）和GAP（全局分布）选择残差	兼顾不同规模异常，避免单一策略的偏差。
保留比例控制	保留总通道数的1/3（如$r=m^{\prime }/3$）	平衡信息保留与冗余剔除，控制计算开销。
残差归一化	对全局残差$E(A_n)$进行批归一化（无仿射变换）	消除多尺度残差的分布差异，提升选择稳定性。
判别器轻量化	使用MLP与上采样层，而非复杂网络	减少计算成本，适配实时工业检测需求。

4. 实验验证与效果

作者的GPU是1块NVIDIA RTX3090，所以实验都是在这上面做的，所有图像都统一尺寸为256*256，在此基础下realnet的训练大概需要2小时；

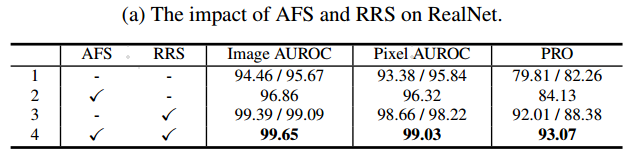

• 性能提升：在MVTec-AD数据集上，RRS使Pixel AUROC从95.84%提升至98.22%（表5(a)的1和3，其中 每一行有两个值可能是对应的两种AFS的对比方法）。

• 池化方式对比：
  • Max模式：擅长定位小面积异常（如裂纹），但对大范围异常敏感度低。
  • Avg模式：更关注全局异常，但可能忽略局部细节。
  • Max&Avg模式：综合两者优势，在PRO指标上表现最优（图5）。
• 计算效率：通过丢弃2/3的残差，推理速度提升约20%（对比表S4中架构A与C）。


---

功能特点

• 高逼真异常生成：SDAS 生成的异常图像在视觉和分布上更接近真实异常，支持局部和全局异常模拟。
• 高效特征利用：AFS 优化特征选择，避免传统方法中手动选择特征的局限性，显著降低计算开销。
• 多粒度检测：RRS 通过残差选择机制，精准定位从细微纹理异常到大规模结构缺陷的不同类型异常。
• 跨数据集通用性：在 MVTec-AD、MPDD、BTAD、VisA 等数据集上均达到 SOTA 性能，无需针对特定任务调整架构或超参数。

应用场景

RealNet 主要面向工业生产的质量控制和自动化检测领域，典型应用包括：

1. 工业产品缺陷检测：如电子元件表面裂纹、金属零件划痕、PCB 板焊接异常等。
2. 安全监控：实时识别生产线中的异常事件（如异物侵入、设备故障）。
3. 复杂场景适应：支持光照变化、多目标检测（如胶囊多物体场景）及复杂结构（如精细纹理或大型机械组件）的异常定位。

性能优势

• 检测指标：在 MVTec-AD 数据集上实现 Image AUROC 99.65%、Pixel AUROC 99.03%，显著优于 PatchCore、FastFlow 等现有方法。
• 计算效率：单 GPU（RTX 3090）推理速度达 31.93 FPS，内存占用仅 4GB，满足工业实时检测需求。
• 数据集支持：提供合成工业异常数据集（SIA），包含 36 类共 36 万张异常图像，可作为自监督训练的通用资源。

总结

RealNet 通过融合扩散模型生成、动态特征选择与残差优化，解决了传统异常检测方法在合成数据真实性、特征冗余和计算效率上的瓶颈，为工业视觉检测提供了高效、鲁棒的解决方案。其代码、数据和模型已开源，助力后续研究与实际应用。
