QRB5165 硬件设计指南（6）

---

5 QRB5165接口

5.1 QRB5165接口介绍

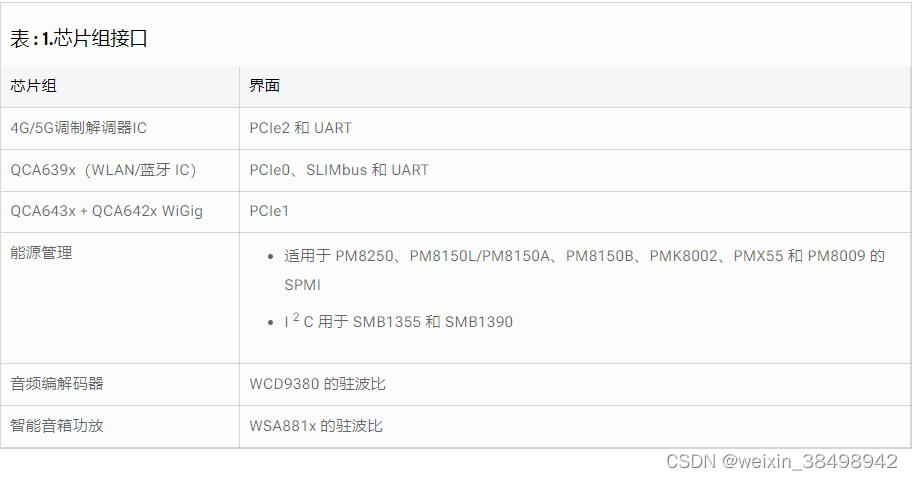

QRB5165与其他芯片组IC的接口如下：

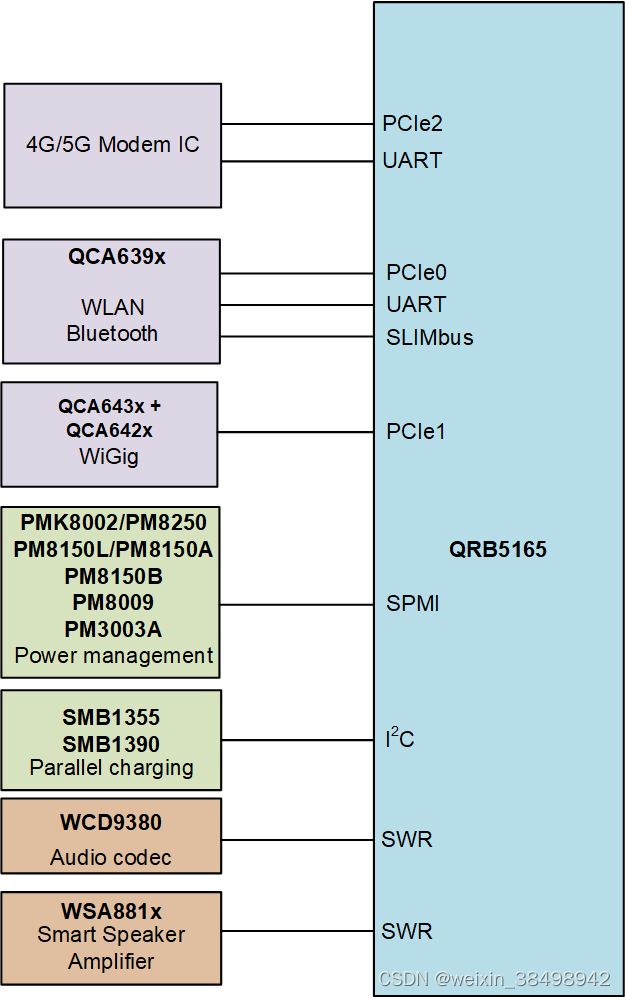

图 : 1. QRB5165 与其他芯片组 IC 的接口

5.2 QRB5165 PMIC 接口

下图展示了不同PMIC芯片之间的接口。

图片 : 1. PMIC 接口

笔记
该图中未显示备份接口。有关详细信息，请参阅设计包、QRD8250、智能手机、电气硬件、PCB 原理图和布局(DP10-VL764-100A)。

5.3 QRB5165 无线连接接口

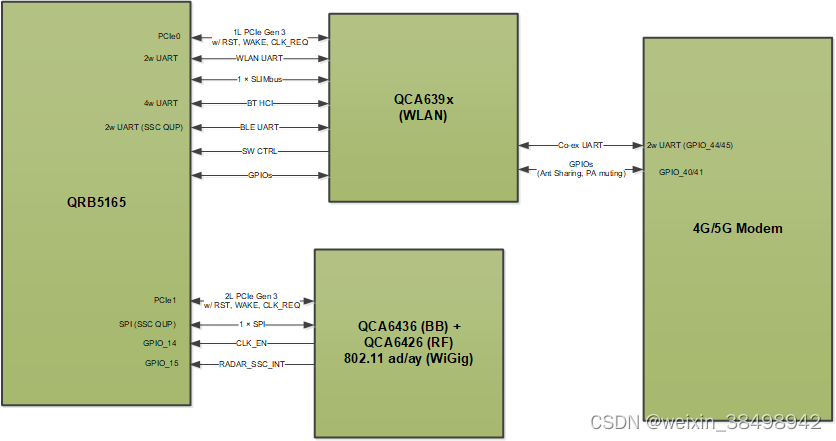

下图为QRB5165的无线连接接口。

图片 : 1. QRB5165 无线连接接口

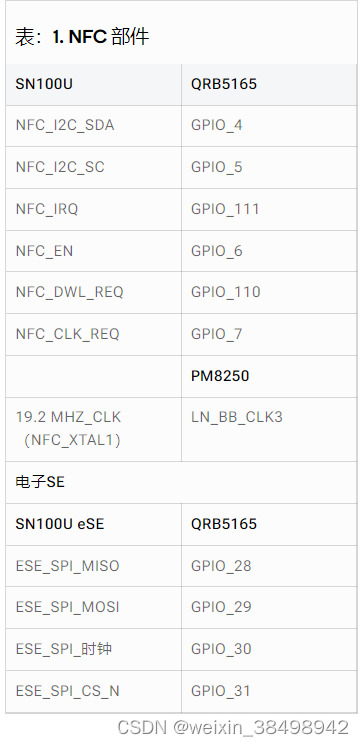

近场通信 (NFC)

QTI 平台使用 NXP SN100U 部件进行 NFC。

5.4 QRB5165音频接口

有关 QRB5165 LPASS 的详细信息，请参阅SM8250/SXR2130P/QRB5165/QRB5165N/QCS8250/QCS8245 音频编解码器硬件概述设计指南/培训幻灯片(80-PL546-5C)。

有关设计详细信息，请参阅Qualcomm Aqstic WCD9380/WCD9385 音频编解码器硬件设计指南/培训幻灯片(80-PL335-5)。

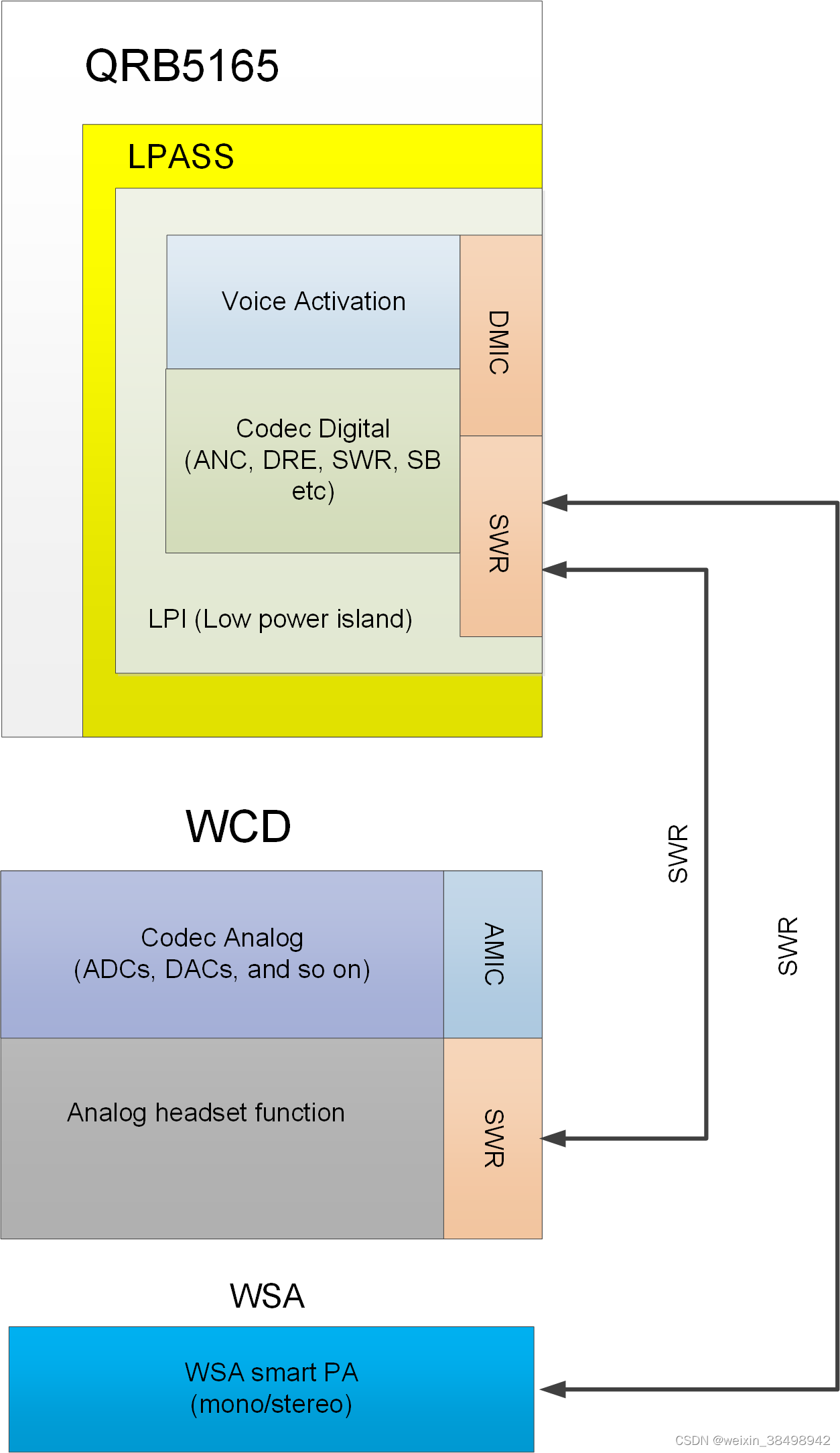

图片 : 1.音频接口

6 能源管理

6.1 QRB5165电源管理IC

QRB5165 芯片组具有以下 PMIC：

• 适用于 PM8250、PM8150L/PM8150A、PM8150B、PMK8002、PMX55 和 PM8009 的 SPMI
  I 2 C 用于 SMB1355 和 SMB1390

• 以下列出了每个 PMIC 的详细信息：

• 两个核心 PMIC（PM8250 和 PM8150L/PM8150A）之间均匀分布

• 改进的 PMIC 分区可实现更高的布线效率、更低的噪声和更好的散热效果

  • 顶部显示电量和闪光灯
  • 充电器位于底部 Type-C 连接器旁边

• PM8250针对QRB5165芯片组进行了优化

  • PM8250 相对于 PM8150 的唯一变化是内部 OTP 存储器，用于支持 QRB5165 芯片组所需的电网和上电顺序。

• 系统中只需要 PM8150L 或 PM8150A 之一。

  • PM8150L除了作为核心PMIC外，还专门用于LCD显示电源。
  • PM8150A除了作为核心PMIC之外，还专门用于AMOLED显示电源。

• PM8009：用于 QCA639x 和相机

  • 2 高频开关电源
  • LDO

• PM3003A-5：用于 DDR 轨的降压稳压器

6.2 PM8150B和并行充电解决方案

PM8150B 提供一流的充电性能，同时集成了许多相关功能。

• 12 V 充电器（28 V 过压保护 (OVP)）支持高达 10 A 的多路充电电流
• Qualcomm® Quick Charge™ 2、Quick Charge 3、Quick Charge 4 + USB PD 支持
• Type-C 检测和 20 V CC/SBU 引脚保护
• 3 A USB 主机模式支持
• 改进的硬件电量计
• Qnovo 脉冲引擎支持

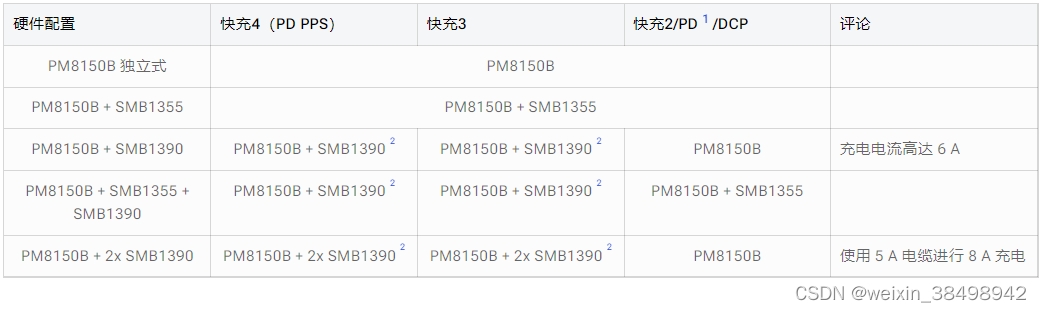

SMB1390 的特性如下：

• 用于大电流、薄型 Li+ 电池充电和电压调节的 2:1 开关电容器转换器

• 主/从模式可最大程度地减少输入电流纹波并支持低功耗的 10 A 电池充电

• PM8150B 可与 SMB1355 和/或 SMB1390 配对进行并行充电


  1 提供 5 V、9 V、12 V 等电压的 Vanilla PD。
  2 在逐渐充电期间切换至 PM8150B 以进行充电结束和再充电。
