Qualcomm Robotics RB5 平台软件用户指南（9）

---

4.14 更新视频编码参数用例

此用例描述如何更新静态和动态参数。

更新静态参数

1. qtic2venc执行以下命令，通过插件 设置码率、码率控制和I帧间隔。

   gst-launch-1.0 -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue ! qtic2venc target-bitrate=6000000 control-rate=2 ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux.mp4


2. 该qtiqmmfsrc元素从相机捕获 1080p 分辨率流。

3. 插件qtic2venc对其进行编码，码率为6 Mbps，码率控制设置为恒定，I帧间隔设置为29，即每第30帧为I帧。

4. h264parse和元素mp4mux处理比特流并准备存储。

5. 队列元素确保每条路径和轨道彼此独立运行。

6. 这些filesink元素将缓冲区存储在相应的文件中。

更新动态码率参数

1. 当管道处于 PLAYING 状态时， 使用 Qualcomm 命令行工具运行用例，gst-pipeline-app通过插件动态设置比特率。qtic2venc

   gst-pipeline-app -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux.mp4


2. 选择应修改属性的元素。所有可以更新的属性均列出并附有说明。对于上述示例，c2_vencencoder0选择了。

3. 要选择属性，请键入选项编号和当前值。

4.15 视频合成用例

先决条件：

1. 确保 Weston 正在运行。

2. 运行以下命令来创建测试视频。按CTRL + C 停止录制。

   gst-launch-1.0 -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=1920,height=1080,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux.mp4


4.15.1 画中画：1080p 相机预览和 1080p 录制的 H.264 视频文件播放

下图显示了摄像机的 1080p 实时预览以及右下角 640 × 360 目标窗口中的 1080p 录制视频播放。

1. 要执行此用例，请运行以下命令。

   • Linux Ubuntu：

     export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 qtiqmmfsrc name=qmmf ! video/x-raw\(memory:GBM\),width=1920,height=1080 ! qtivcomposer name=mix sink_0::position="<0, 0>" sink_0::dimensions="<1920,1080>" sink_1::position="<1280, 720>" sink_1::dimensions="<640, 360>" mix. ! video/x-raw\(memory:GBM\),format=NV12 ! queue ! waylandsink sync=false fullscreen=true filesrc location=/data/output/mux.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix


   • 嵌入式Linux：

     export WAYLAND_DISPLAY=wayland-1 && export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 qtiqmmfsrc name=qmmf ! video/x-raw\(memory:GBM\),width=1920,height=1080 ! qtivcomposer name=mix sink_0::position="<0, 0>" sink_0::dimensions="<1920,1080>" sink_1::position="<1280, 720>" sink_1::dimensions="<640, 360>" mix. ! video/x-raw\(memory:GBM\),format=NV12 ! queue ! waylandsink sync=false fullscreen=true filesrc location=/data/output/mux.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix


2. 该qtiqmmfsrc元件从相机捕获 1080p 分辨率流并将其传递给该qtivcomposer元件。

3. 另一个 1080p 流由该filesrc元素从存储的文件中读取并传递给该qtivcomposer元素。

4. 该qtivcomposer元素将来自相机的流缩小到 640 x 480 并将其合成在从 获得的缓冲区之上filesrc。然后将组合的缓冲区传递给waylandsink.

5. 该waylandsink元素在显示器上呈现组合缓冲区。

4.15.2 视频平铺：多个视频流平铺在一个输出中

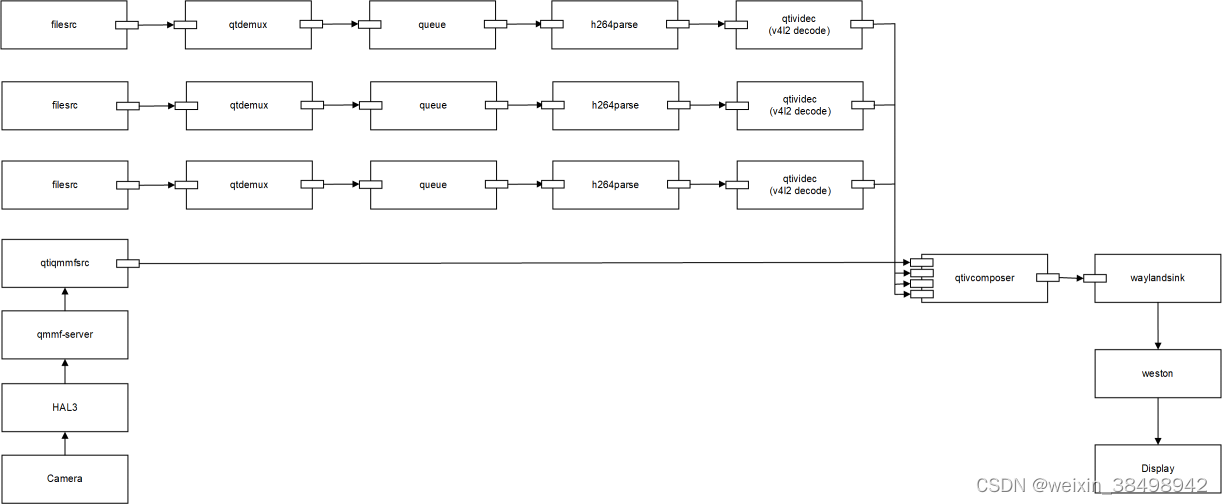

下图说明了由放置在 2 × 2 网格中的四个输入构成的输出的用例，其中一个输入流是摄像机的 1080p 实时预览，其余三个流是 1080p 录像机视频。

1. 运行以下命令。

   • Linux Ubuntu：

     export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 qtiqmmfsrc name=qmmf ! video/x-raw\(memory:GBM\),width=1920,height=1080 ! qtivcomposer name=mix sink_0::position="<0, 0>" sink_0::dimensions="<960,540>" sink_1::position="<960, 0>" sink_1::dimensions="<960, 540>" sink_2::position="<0, 540>" sink_2::dimensions="<960, 540>" sink_3::position="<960, 540>" sink_3::dimensions="<960, 540>" mix. ! video/x-raw\(memory:GBM\),format=NV12 ! queue ! waylandsink sync=false fullscreen=true filesrc location=/data/output/mux_1080p_avc.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix. filesrc location=/data/output/mux_1080p_avc.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix. filesrc location=/data/output/mux_1080p_avc.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix.


   • 嵌入式Linux：

     export WAYLAND_DISPLAY=wayland-1 && export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 qtiqmmfsrc name=qmmf ! video/x-raw\(memory:GBM\),width=1920,height=1080 ! qtivcomposer name=mix sink_0::position="<0, 0>" sink_0::dimensions="<960,540>" sink_1::position="<960, 0>" sink_1::dimensions="<960, 540>" sink_2::position="<0, 540>" sink_2::dimensions="<960, 540>" sink_3::position="<960, 540>" sink_3::dimensions="<960, 540>" mix. ! video/x-raw\(memory:GBM\),format=NV12 ! queue ! waylandsink sync=false fullscreen=true filesrc location=/data/output/mux_1080p_avc.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix. filesrc location=/data/output/mux_1080p_avc.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix. filesrc location=/data/output/mux_1080p_avc.mp4 ! qtdemux ! h264parse ! qtic2vdec ! mix.


2. 该qtiqmmfsrc元件从相机捕获 1080p 分辨率流并将其传递给该qtivcomposer元件。

3. 其他三个 1080p 流按元素从存储的文件中读取filesrc并传递给qtivcomposer元素。

4. 该qtivcomposer元素将流缓冲区缩小到 960 × 540 并将它们组成 2 × 2 网格。然后将组合的缓冲区传递给waylandsink.

5. 该waylandsink元素在显示器上呈现组合缓冲区。

4.16 UBWC 控制用例

示例用例使您能够控制每个视频流的 UBWC。 UBWC 有助于降低用例的内存带宽和功耗要求。该平台的所有主要模块（例如摄像头、视频、显示）都支持 UBWC，并实现高效的端到端用例。

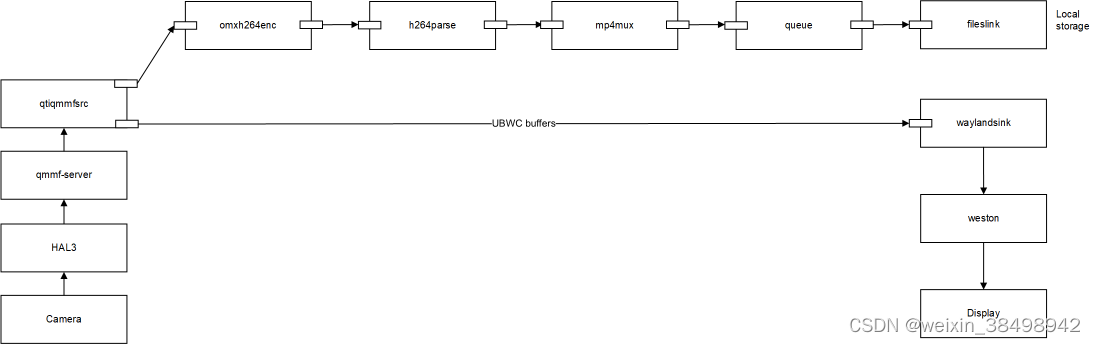

4.16.1 使用内存压缩和视频录制进行实时预览

1. 运行以下命令来执行用例。

   • Linux Ubuntu：

     export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 -e qtiqmmfsrc name=qmmf ! "video/x-raw(memory:GBM),format=NV12,compression=ubwc,width=1920,height=1080,framerate=30/1" ! waylandsink sync=false fullscreen=true enable-last-sample=false qmmf. ! "video/x-raw(memory:GBM),format=NV12,width=1920,height=1080,framerate=30/1,camera=0"! qtic2venc ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux.mp4


   • 嵌入式Linux：

     export WAYLAND_DISPLAY=wayland-1 && export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 -e qtiqmmfsrc name=qmmf ! "video/x-raw(memory:GBM),format=NV12,compression=ubwc,width=1920,height=1080,framerate=30/1" ! waylandsink sync=false fullscreen=true enable-last-sample=false qmmf. ! "video/x-raw(memory:GBM),format=NV12,width=1920,height=1080,framerate=30/1,camera=0"! qtic2venc ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux.mp4


2. GStreamerqtiqmmfsrc插件生成 1 个内存压缩 YUV 流 (UBWC) 和 1 个无内存压缩 YUV 流（非 UBWC）。

3. 流参数（例如宽度、高度、帧速率和格式）指定为capsfilter.

4. 中的压缩参数capsfilter用于控制UBWC，当设置为compression=UBWC时，将为该特定流启用UBWC。然后，两个连接插件使用 UBWC 缓冲区。

5. GStreamerwaylandsink插件处理压缩流并将其渲染到 HDMI 显示器上。

6. 插件qtic2venc编码、h264parse处理， mp4mux插件包装 MP4 容器，filesink 插件转储未压缩的流。

4.16.2 1080p 视频缩小至 720p

在此用例中，1080p AVC 视频流被解码为 YUV，缩小为 720p，然后在 AVC 编码后转储到文件。

1. 运行以下命令来执行用例。

   gst-launch-1.0 -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=1920,height=1080,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! qtic2vdec ! video/x-raw\(memory:GBM\),format=NV12, compression=ubwc ! queue ! qtivtransform ! video/x-raw\(memory:GBM\),format=NV12,compression=ubwc,width=1280,height=720 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux2.mp4


2. h264parse解析缓冲区并将qtic2vdec缓冲区解码为 YUV。

3. qtic2vdec将压缩的 (UBWC) YUV 缓冲区共享到qtivtransform.

4. qtivtransform使用硬件加速将缓冲区缩小到 720p 并将其传递给qtic2venc.

5. qtic2venc使用硬件加速将缓冲区编码为 H264 并将其传递给filesink.

6. filesink然后将编码流存储到文件中。

7. 要停止用例，请按CTRL + C，使用以下命令从设备中拉出录制的内容adb pull，然后在主机 PC 上播放该内容。

   adb pull /data/video.h264


4.17 通过 RTSP 进行直播，具有两个 H.264 流

本主题描述了两个 H264 流的用例，其中一个流被存储，另一个流通过 RTSP 进行实时流传输。

要执行用例，请执行以下操作：

1. 在目标上运行 RTSP 服务器udpsrc。

   gst-rtsp-server -p 8900 -m /live "( udpsrc name=pay0 port=8554 caps=\"application/x-rtp,media=video,clockrate=90000,encodingname=H264,payload=96\" )" & gst-launch-1.0 -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux1.mp4 qmmf. ! video/x-raw\(memory:GBM\),format=NV12,width=640,height=480,framerate=30/1 ! queue ! qtic2venc ! h264parse config-interval=-1 ! rtph264pay pt=96 ! udpsink host=127.0.0.1 port=8554


RTSP 服务器在端口号 8900 上启动。该服务器使用 接收视频流udpsrc，处理 RTP 负载，然后通过端口号 8900 通过网络进行流式传输。

2. 执行以下命令，为RTSP服务器创建视频流。

   gst-launch-1.0 -e qtiqmmfsrc name=qmmf ! video/x-h264,format=NV12,width=1920,height=1080,framerate=30/1 ! h264parse ! mp4mux ! queue ! filesink location="/data/mux.mp4" qmmf. ! video/x-h264,format=NV12,width=1920,height=1080,framerate=30/1 ! h264parse config-interval=1 ! rtph264pay pt=96 ! udpsink host=127.0.0.1 port=8554


   • GStreamerqtiqmmfsrc插件可创建 1080p AVC 编码的视频流。
   • 第一个流由 处理h264parse，由插件打包到 MP4 容器中，并由插件mp4mux转储到文件。filesink
   • 第二个流由 处理h264parse。rtph264vpay 将缓冲区打包成 RTP 有效负载以进行流式传输，并且该udpsink元素将此数据发送到gst-rtsp-server.

4.18 并行 4K 编码和 1080p 解码

本节介绍在 HDMI 显示器上解码和播放 1080p H.264 编码视频，同时捕获 4K H.264 编码视频并将其存储在文件中的用例。

视频硬件并行执行编码和解码。

先决条件：

1. 确保 Weston 正在运行。

2. 录制 1080p 测试视频进行播放或推送预先录制的视频。

   gst-launch-1.0 -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=1920,height=1080,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux1.mp4


要执行用例，请执行以下操作：

1. 要开始 4K H.264 录制，请在一个终端中运行以下命令：

   gst-launch-1.0 -e qtiqmmfsrc name=qmmf camera=0 ! video/x-raw\(memory:GBM\),format=NV12,width=3840,height=2160,framerate=30/1 ! queue ! qtic2venc ! queue ! h264parse ! mp4mux ! queue ! filesink location=/data/output/mux2.mp4


   • 该qtiqmmfsrc元素用于捕获和编码视频流。
   • 和h264parse元素mp4mux处理缓冲区并准备存储
   • 该filesink元素将缓冲区存储在文件中。

2. 要在 HDMI 上播放录制的 1080p 视频，请在另一个终端中运行以下命令。

   • Linux Ubuntu：

     export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 filesrc location=/data/output/mux1.mp4 ! qtdemux name=demux demux. ! queue ! h264parse ! qtic2vdec ! video/x-raw\(memory:GBM\),compression=ubwc ! waylandsink fullscreen=true


   • 嵌入式Linux：

     export WAYLAND_DISPLAY=wayland-1 && export XDG_RUNTIME_DIR=/run/user/root && gst-launch-1.0 filesrc location=/data/output/mux1.mp4 ! qtdemux name=demux demux. ! queue ! h264parse ! qtic2vdec ! video/x-raw\(memory:GBM\),compression=ubwc ! waylandsink fullscreen=true
