【3D计算机视觉】KPConv——点云上的可形变卷积网络

Github代码：https://github.com/HuguesTHOMAS/KPConv
论文：https://arxiv.org/abs/1904.08889

一、主要贡献

这是PointNet的作者Charles R. Qi的一篇文章，在许多分割的任务上都达到了极好的效果，超过了当前的State of the art七八个点。这一篇的贡献点总结如下：

• 提出了一种基于Kernel Point的新型点云卷积。相当于将Kernel Point当成了每个点的参照物，去计算与这些Kernel Point的权重去更新每个点；
• 提出了两种不同类型的Kernel Point，一种是刚性的Rigid Kernel，相当于均匀分布在每个点的周围球面；一种是可变的Deformable Kernel ，通过在刚性的基础上通过网络去学习它的位置变化；
• 整个网络GPU占用少、速度快，可以在不定个数的点云上直接训练，因此效果也好。

二、模型

2.1 定义在点云上的核函数

首先定义一下点云上的某个点$x_i\in P\in R^{N\times 3}$以及其对应的特征$f_i\in F\in R^{N\times D}$，通常由kenel $g$所定义的点云的卷积可以写成如下的形式：
$$(F\ast g)(x)=\sum _{x_i\in N_x}g(x_i-x)f_i$$其中$N_x$代表其某个局部邻域，可以看做是某个中心点以半径$r$画出的一个球形邻域，即 N x = { x i ∈ P ∣ ∣ ∣ x i − x ∣ ∣ ≤ r } N_x = \{x_i \in P | ||x_i-x||\leq r\} Nx​={xi​∈P∣∣∣xi​−x∣∣≤r}

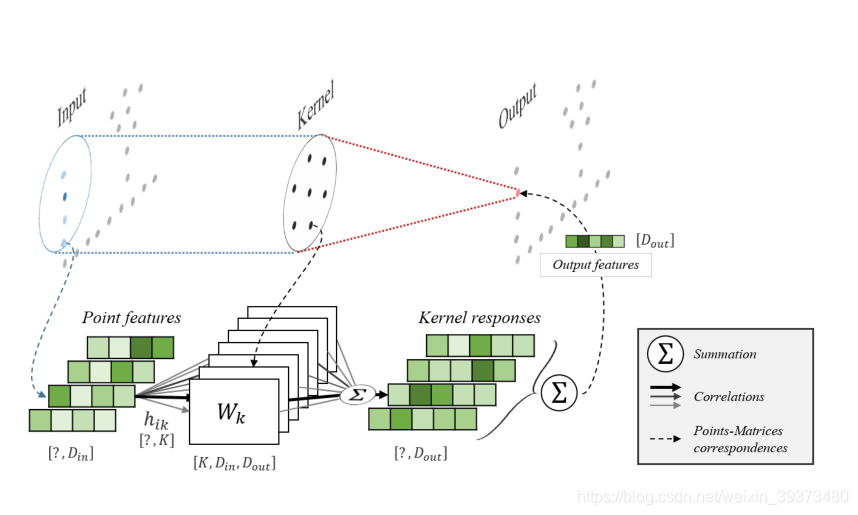

在不同的工作中，往往上面公式中的核函数$g$才是关键，$g$取以$x$为中心的相邻点作为输入。在这篇文章中，作者同其他工作一样将局部的区域中心化，即对于每一个点$x_i$，可以通过中心化 $y_i=x_i-x$ 将其转换成 $y_i$，因此， B r 3 = { y ∈ R 3 ∣ ∣ ∣ y ∣ ∣ ≤ r } B^3_r= \{y\in R^3 | ||y||\leq r\} Br3​={y∈R3∣∣∣y∣∣≤r}， 这样网络就拥有了平移不变性。与其他工作不同的是，作者定义了一组Kernel Points， { x k ^ ∣ k &lt; K } ∈ B r 3 \{\hat{x_k}|k&lt;K\}\in B^3_r {xk​^​∣k<K}∈Br3​ 以及它们对应的权重 { W k ∣ k &lt; K } ∈ R D i n × D o u t \{{W_k}|k&lt;K\}\in R^{D_{in} \times D_{out}} {Wk​∣k<K}∈RDin​×Dout​，通过将每个点周围的Kernel Point作为其参照物，去进行特征的聚合。

最终，点云上的核函数可以定义为：
$$g(y_i)=\sum _{k<K}h(y_i,\widehat{x_k})W_k$$其中$h$代表$\widehat{x_k}$和$y_i$的相关性，当他们两个接近的时候其会比较高。
$$h(y_i,\widehat{x_k})=max(0,1\frac{||y_i-\widehat{x_k}||}{\sigma })$$其中$\sigma$是Kernel Points的影响距离，将根据输入密度进行选择。因此，每个点的特征$f_i$乘以所有的Kernel的权重矩阵，相关系数$h_{ik}$取决于它相对于Kernel Points的位置。

2.2 Rigid or Deformable Kernel

Kernel Points 的选取相当于这篇文章的核心问题，它们需要研究出一个通用的方案，对于任意的Kernel Points数量$K$，都可以在空间上面构建这些Kernel Points。论文提出了两种解决方案：

Rigid Kernel

作者在文章中说，Rigid Kernel 对于一些简单的任务表现得较好。作者首先选择通过求解一个优化问题来放置Kernel Points，其中每个点对其他点施加一个斥力。这些点被限制在具有吸引力的球面上，其中一个点被限制在中心。最终,周围的点被限制在平均半径1.5σ,确保每个Kernel Points之间的影响力有小幅度的重叠。

具体的数学推导其实是求解一个优化问题，即希望K个Kernel Points在球面上离得足够远，又离球心不要太远。目标方程的第一部分是希望Kernel Points之间彼此不要太近：

第二个部分是希望与中心点不要太远

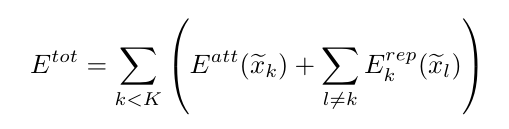

所以最后的目标方程如下：

通过论文的实验结果可以看到选取不同的超参数K时所得到的Kernel Points的位置。

Deformable Kernel

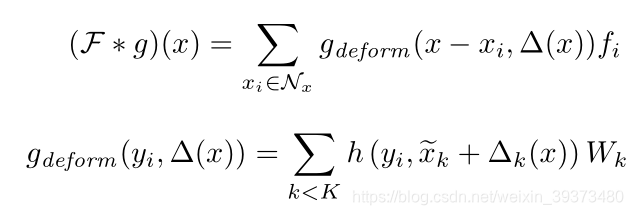

作者首先考虑给予不同的层不同的初始化Kernel Points，但是他们认为这样并不能给予网络更多的表述能力，因此他们最后参考了Deformable Convolutional Networks的设计，对于每个Kernel Points学习一个位移$\Delta (x)$。所以最终卷积的形式如下：

其通过对一个Rigid Kernel的KPNet，将特征从$D_{in}$映射到$3K$维度，并在训练的时候给予0.1倍的学习率去进行训练。

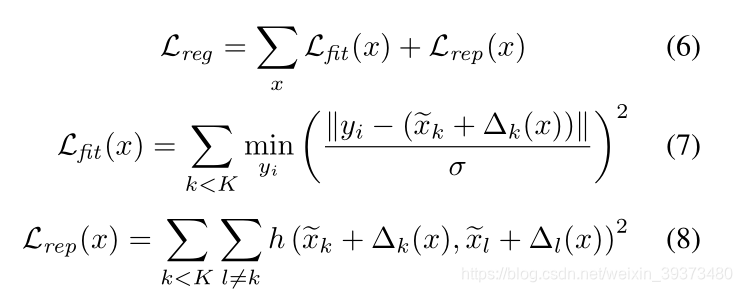

但是这里会出现一个问题，由于点云的稀疏性，会容易出现一个Kernel Points的影响范围内没有出现任何点。因此网络需要去学习一个位移去使得这些Kernel Points去拟合点云的空间形状。这里作者设计了两个Loss，fitting loss用来使得这些Kernel Points形状与点云相似，repulsive loss 使得她们彼此之间不会太近。

2.3 Kernel Point Network Layers

Subsampling to deal with varying densities

作者使用采样策略来控制每一层输入点的密度。为了保证采样点位置的空间一致性，他们采用网格采样（即通过空间划分网格，对每个网格内采取中心点）。因此每一个网格的重心，被作为采样点。

Pooling layer

为了使得网络感受野不断增大，网络需要在后面的层不断减少点的个数。文章中有两种下采样的方法：

• 逐点作为中心点的计算kernel point的权重，更新点的feature，最后再利用Max pooling减少点的个数；
• 采样一些点作为中心点，同上，但最后不做Max pooling。

KPConv layer

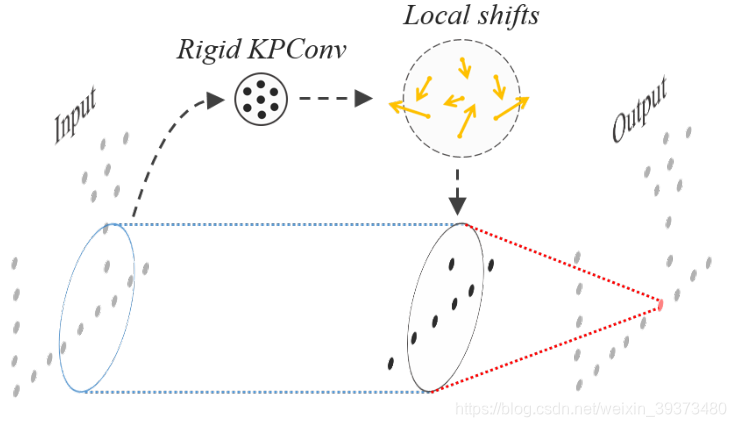

KPConv的输入是输入点云$P\in R^{N\times 3}$以及它们对应的特征 $F\in R^{N\times D_{in}}$。同时还需要计算一个邻居索引的矩阵$n\in [1,N{]}^{N^{\prime },n_{max}}$，其索引的值为1~N，N’个点各有$n_{max}$个邻居。如果是Deformable Kernel的话网络还会学习一个$3k$的位移矩阵（如下图2）。

网络的超参数

对于网络的每一层 $laye{r}_j$，有网格的宽度cell size $d{l}_j$。 Kernel Points的影响范围${\sigma }_j=\sum \times d{l}_j$。对于刚性的卷积核，卷积的半径为$2.5{\sigma }_j$，其 Kernel Points的平均半径$1.5{\sigma }_j$。对于可形变的卷积核，$r_j=\rho \times d{l}_j$，$\rho$ 和 $\sum$ 为整个网络的比例系数。通过交叉验证作者得到了： $K=15$, $\Sigma =1.0$ 和 $\rho =5.0$。第一次下采样的cell size $d{l}_0$取决于数据的大小，之后 $d{l}_{j+1}=2\times d{l}_j$。

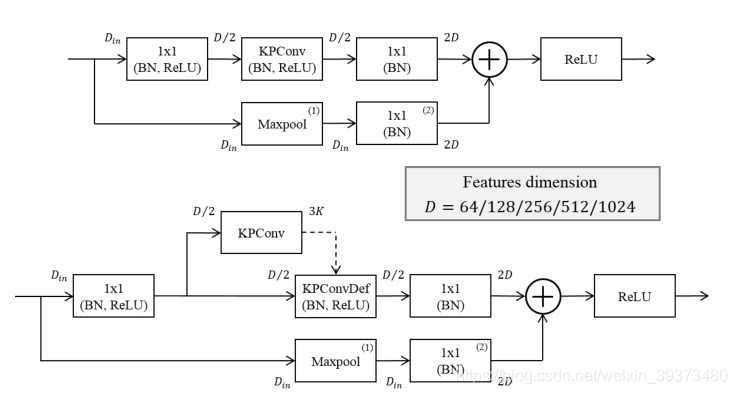

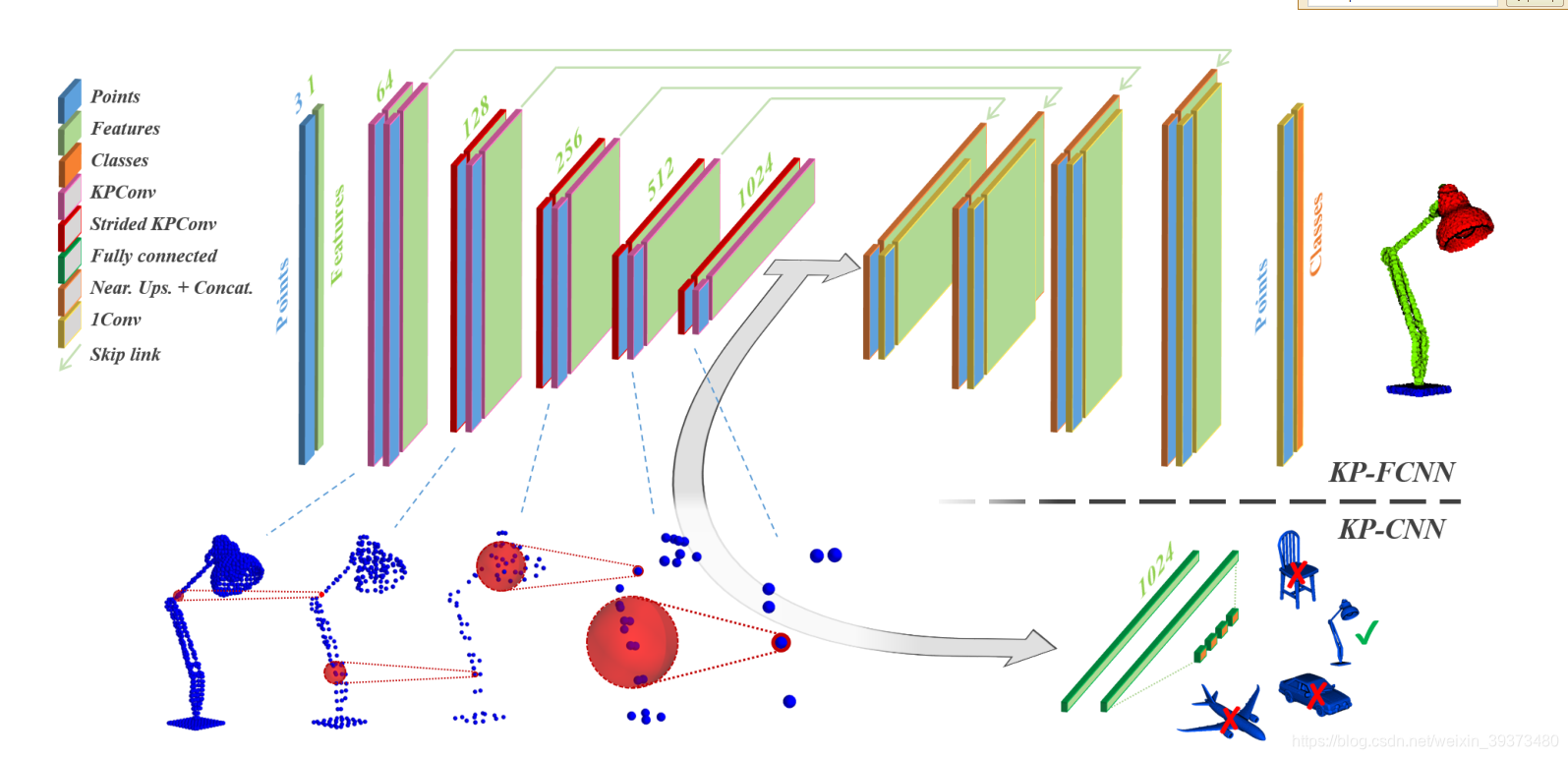

2.4 Kernel Point Network Architectures

三、实验结果

3.1 简单任务（分类+部件分割）

3.2 复杂任务（真实场景分割）
