ABB机器人Home点输出信号设置

一、程序

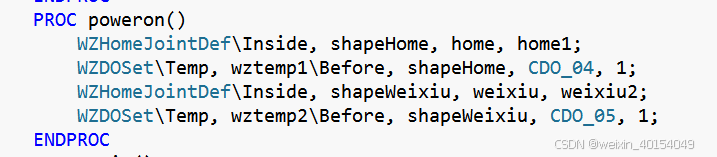

1、程序如下：

在这里插入图片描述

1）WZHomeJointDef指令：计算home点空间

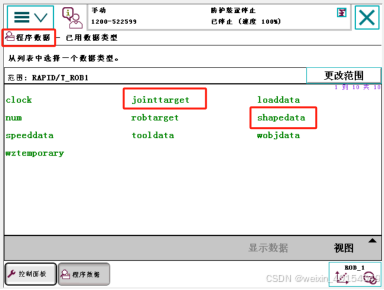

shapeHome数据类型：shapedata；不需要设置，该指令自动计算

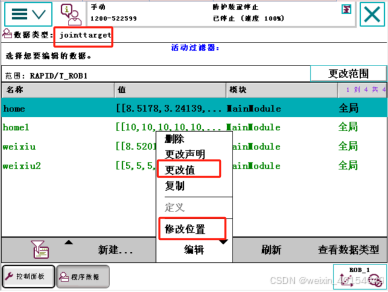

home和home1数据类型：jointtarget。Home是原点，需记录该点；home1是范围，需赋值，全为正值
在这里插入图片描述
在这里插入图片描述

2）WZDOSet指令：判断是否在home点，并输出信号
wztemp1数据类型：wztemporary。不需要赋值

二、后台配置

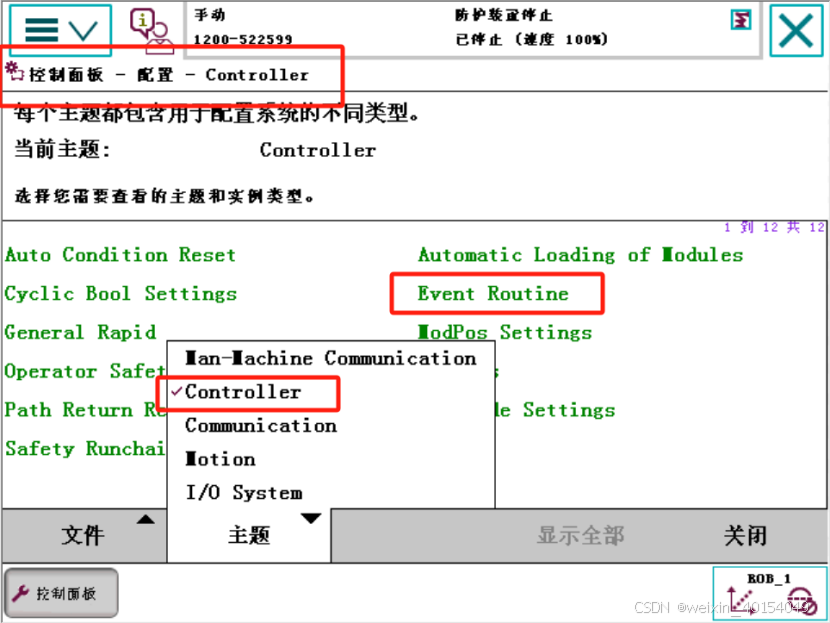

1、菜单-配置，主题-controller-event routine

在这里插入图片描述

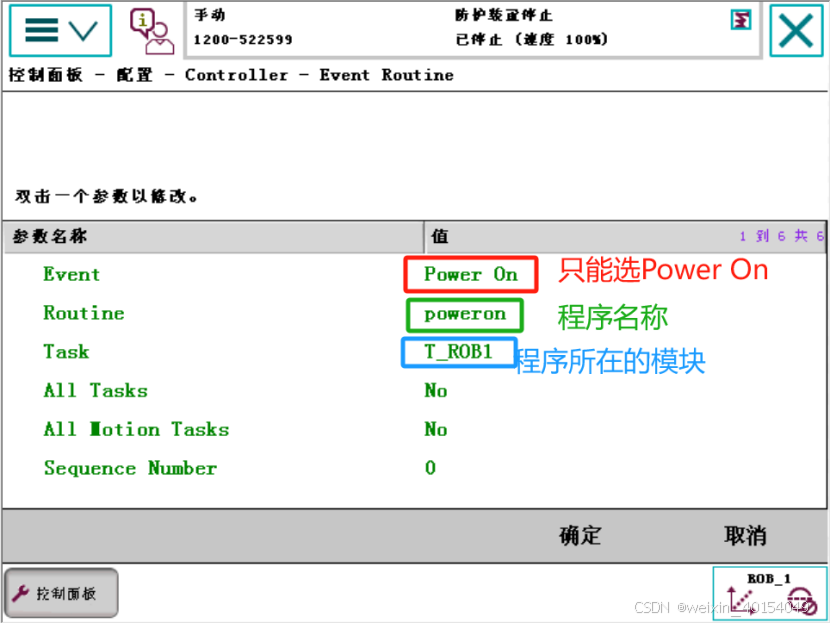

2、按图设置

在这里插入图片描述

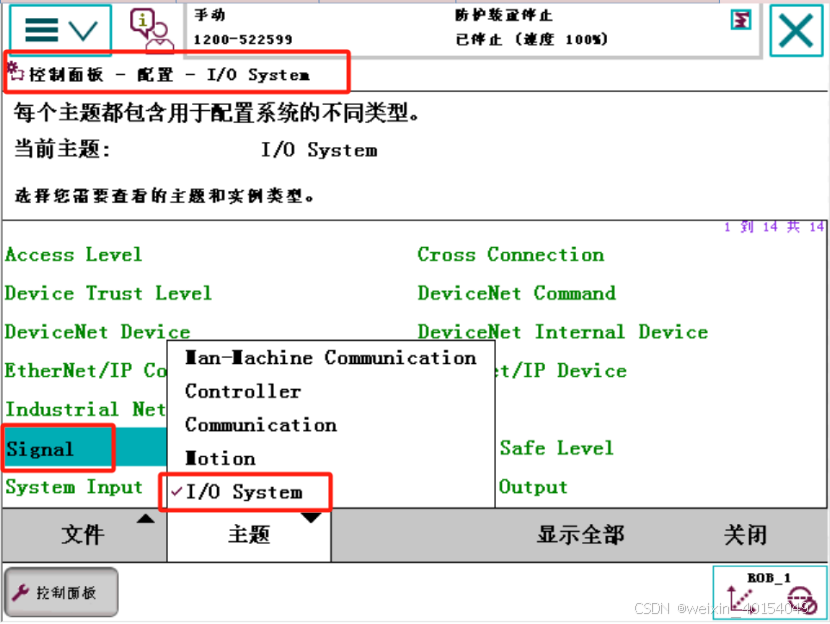

3、菜单-配置，主题-I/O System。将程序中WZDOSet指令中的输出信号设置为ReadOnly

在这里插入图片描述
在这里插入图片描述
