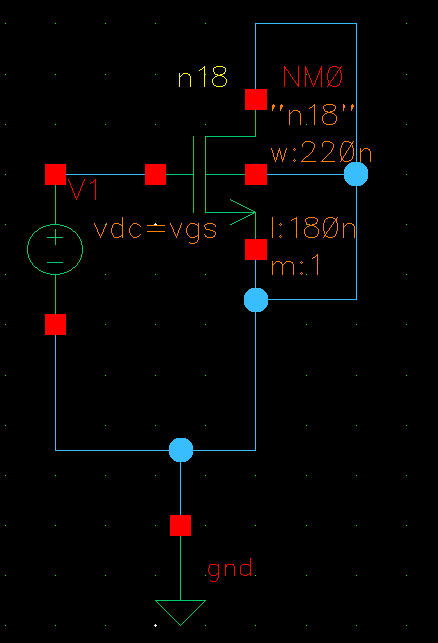

MOS电容：cgg=cgb+cgd+cgs

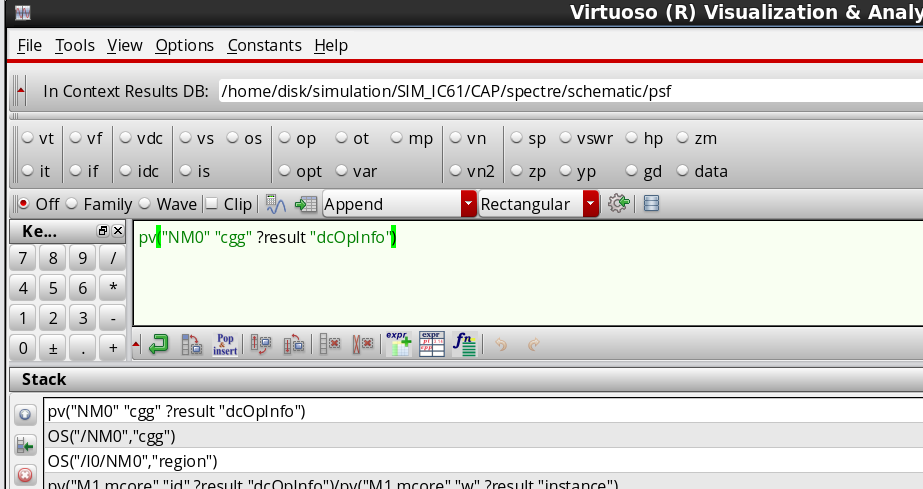

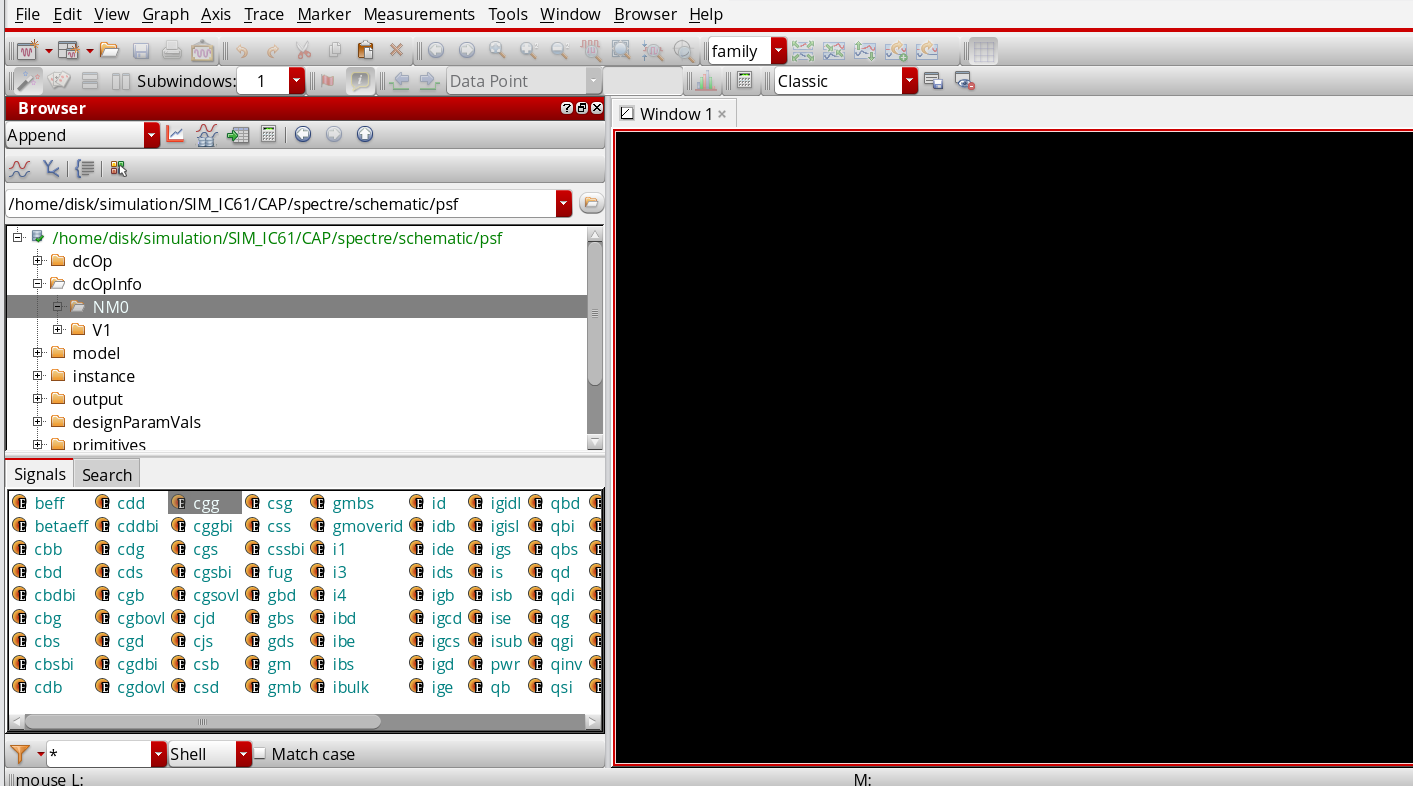

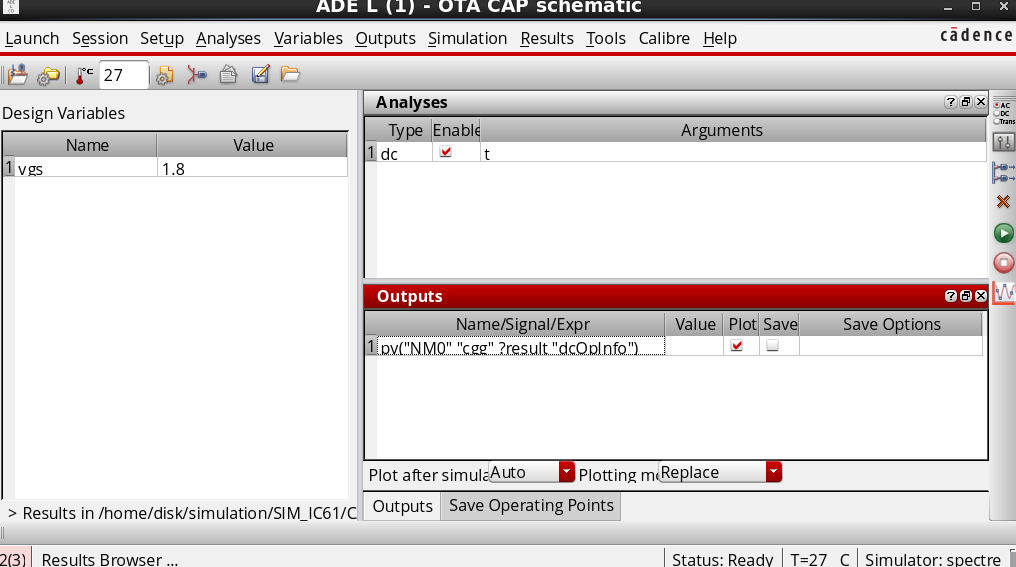

dc仿真结束后，在Tools-Result browses找到cgg右击放进计算器里面，再放在输出框

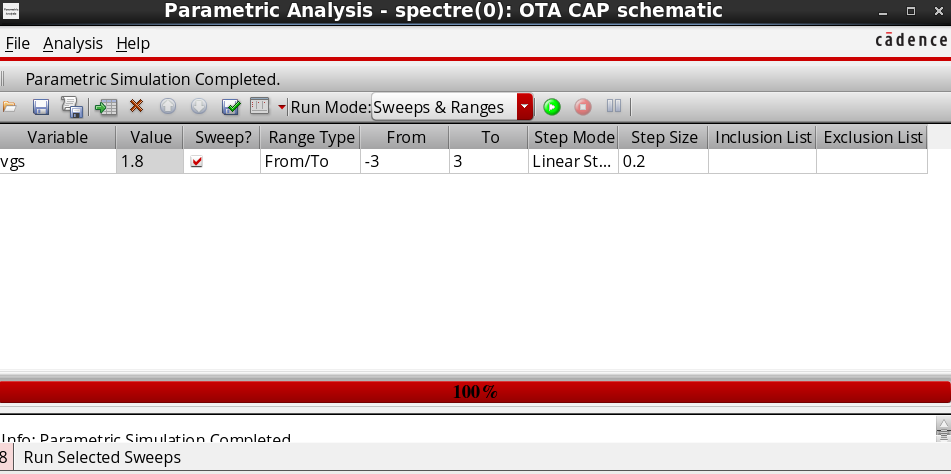

对栅极电压进行参数扫描

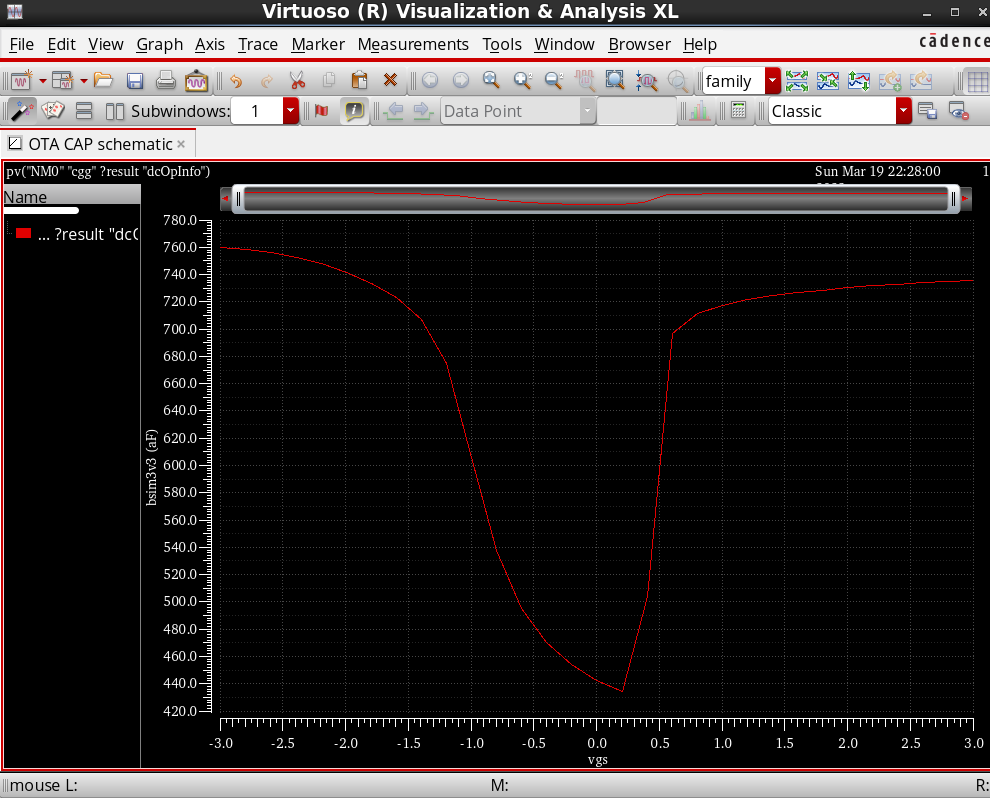

得到MOS电容随栅极电压的变化曲线
