Vivado中的Elaborate是做什么的？

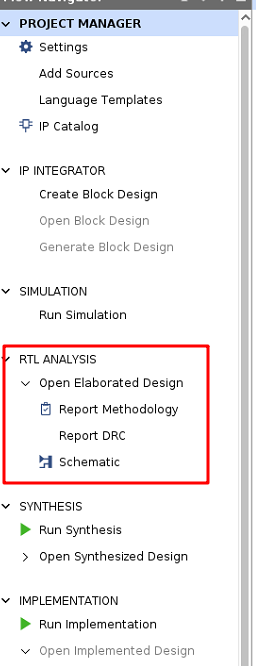

在Vivado的界面中，有个RTL ANALYSIS->Open Elaborated Design的选项，可能很多工程师都没有使用过。因为大家基本都是从Run Synthesis开始的。

elaborate可以翻译为“详尽解析”，就是将RTL源代码翻译转换成对应的电路。

有同学会问，这不是Synthesis做的工作吗？

我们可以来比较一下Elaborate和Synthesis后的Schematic就很直观了：

Elaborated Design：

image-20221023165430449

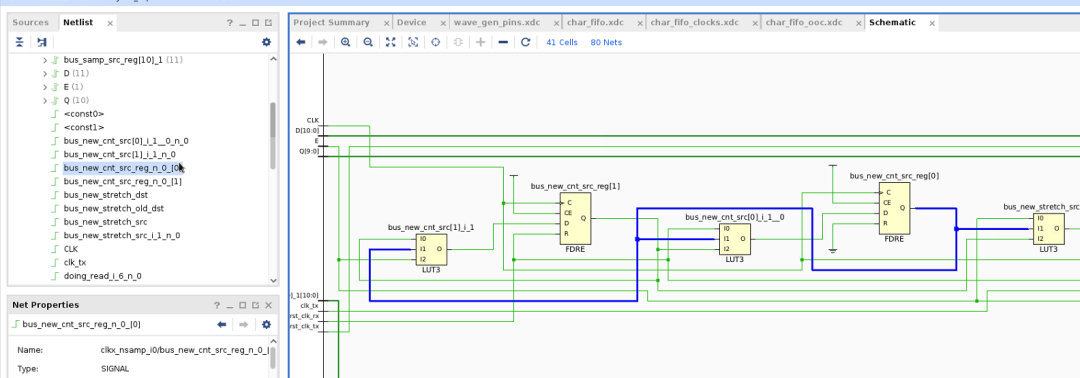

Synthesisd Design：

image-20221023165346017

可以看出，Elaborated Design里面的电路是单纯的对RTL源代码的解析，到了Synthesisd Design，则可以看到Xilinx的具体的库单元，比如LUT3、FDRE等，都是在Xilinx FPGA中真实存在的。

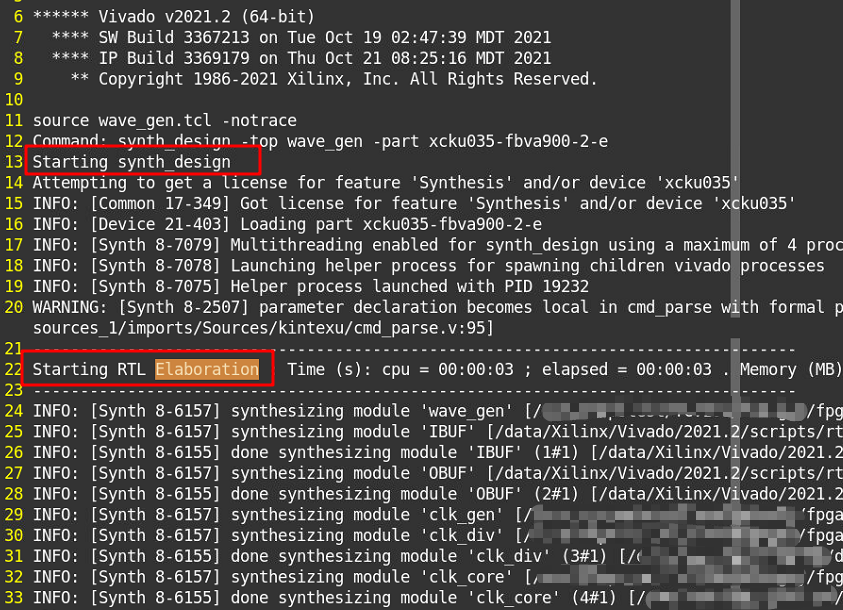

其实在综合的log文件，看到Elaborate的存在，综合的第一步就是先进行Elaborate：
