Cadence Allegro单个元器件的PCB封装更新操作

Cadence Allegro单个元器件的PCB封装更新操作

在PCB设计中如何对同一种类型的元器件进行封装的更新，有时候会出现这样的情况，出现错误的操作，误删除的其中一个器件的丝印或者是什么的，能否只更新这一个器件呢，其它的不进行更新，当然是可以的，具体的操作步骤如下所示：

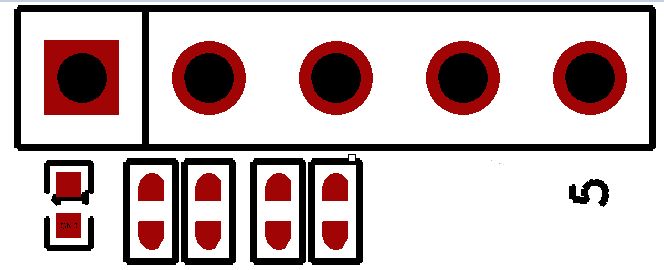

如图1所示，将该元器件的丝印线误删除了一截，需要单独更新这个器件的封装，其它同类型的不动。

图1 单个元器件属性示意图

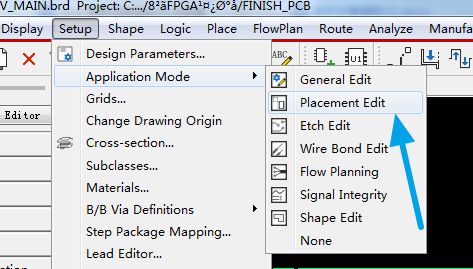

第一步，执行菜单命令，选择PCB的设计模式，点击Setup-Application Mode，在下拉菜单中选择Placement Edit，布局模式，如图2所示；

图2布局模式的选取示意图

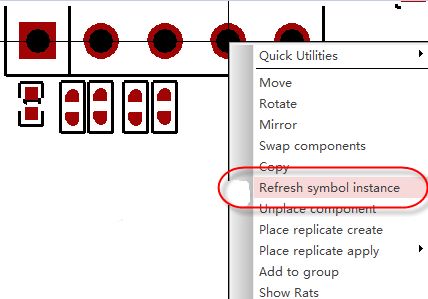

第二步，在Find面板中，选择Symbols，然后将鼠标移动到需要更新封装的元器件上，这时候元器件会被临时选中，选中后点击鼠标右键，执行菜单命令Refresh symbols instance，进行单个器件的封装更新，如图3所示；

图3 更新单个元器件封装示意图

第三步，执行上述命令之后，如图4所示，该器件被删除的丝印线就已经更新回来了，而相同类型的元器件并不会发生变化。

图4 更新单个元器件封装完成示意图
