在PADSLayout中，当覆铜平面显示网格时，可以按以下步骤解决：1)打开默认设置界面，调整铺铜删格大小为4；2)重新覆铜；3)如仍显示网格，选择覆铜形状并修改覆铜宽度为4。完成上述步骤后，覆铜平面将不再显示网格。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

PADS Layout怎么解决铜皮是网格问题的详细步骤

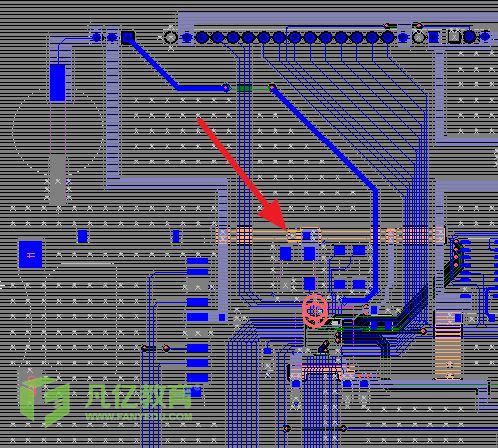

经常会有小伙伴们遇到layout中的覆铜平面显示网格这种情况？今天就为大家讲解怎么解决这个问题。我们可以看到现在这个pcb板的覆铜平面显示的是网格

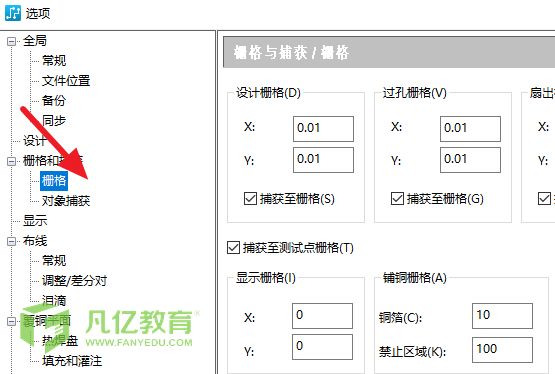

1、首先，我们先使用ctrl+enter快捷键打开默认设置界面，然后点击删格。

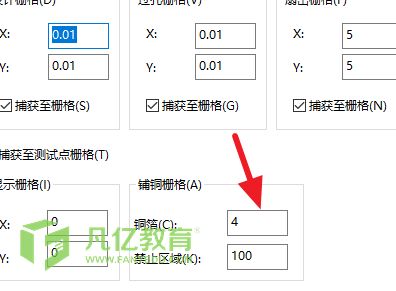

2、接下来我们需要修改右边的铺铜删格的大小，一般设置为4，修改后点击应用然后点击确定。

3、修改后需要重新覆铜，覆铜后我们可以看到还是显示网格铜。
