1.Sorting LayerID 与Order in Layer
前言
最近在做项目的过程中，发现项目中的部分3d模型会被粒子特效所遮挡，这并不是笔者想要的效果，于是经过一番面向百度编程，了解到了一些解决方案，本篇博客就记录一下所学到的新知识，如果有错误之处，还望各位读者朋友指正。
一、项目需求
最近在做项目的过程中，发现项目中的部分3d模型会被粒子特效所遮挡，这并不是笔者想要的效果，于是经过一番面向百度编程，了解到了一些解决方案，本篇博客就记录一下所学到的新知识，如果有错误之处，还望各位读者朋友指正。
这样的需求看起来非常绕，我们直接通过下图进行直观理解：
通过该图我们就可以发现，要实现这样的需求就要求我们需要提前做好渲染层级的规划，避免层级间的相互影响。我们主要会通过设置Camera的Clear Flags、Culling Mask、Depth和Canvas的Sorting Layer、Order in Layer，以及Particle System中Renderer的Sorting Layer ID、Order in Layer进行处理。
我们可以通过以3d模型为中点将上面的需求分为3个部分进行处理，第一部分是背景、UI、粒子特效、UI，第二部分则是3d模型，第三部分是UI、粒子特效、UI。
二、Camera
1.Clear Flags
在一般的3d游戏中，我们通常会为场景和UI分别设置不同的摄像机，分别用来显示场景与UI。这里我们将场景摄像机用来显示3D模型，首先我们将其Clear Flags设置为Depth only，之后我们新建一个Camera，命名为UICamera0，同样将其Clear Flags设置为Depth only。

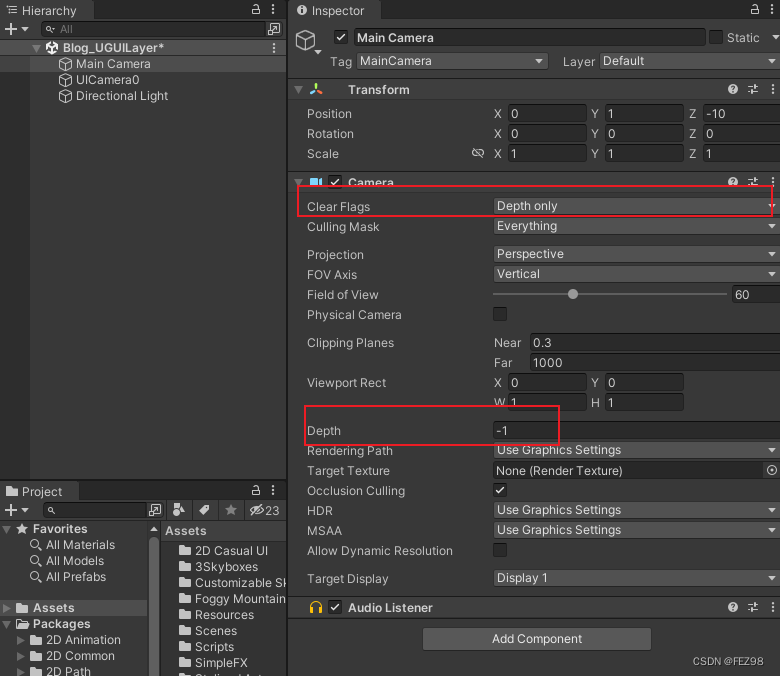

场景摄像机：

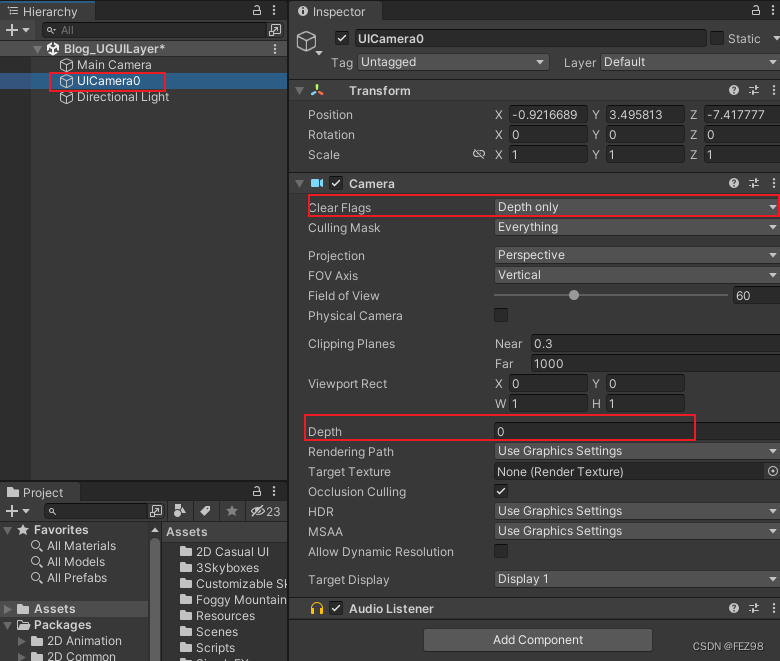

UICamera0:
此处Camera的Depth越大，该摄像机渲染的画面会显示在越上层，会将Depth比它小的摄像机的渲染画面覆盖。。
2.Culling Mask

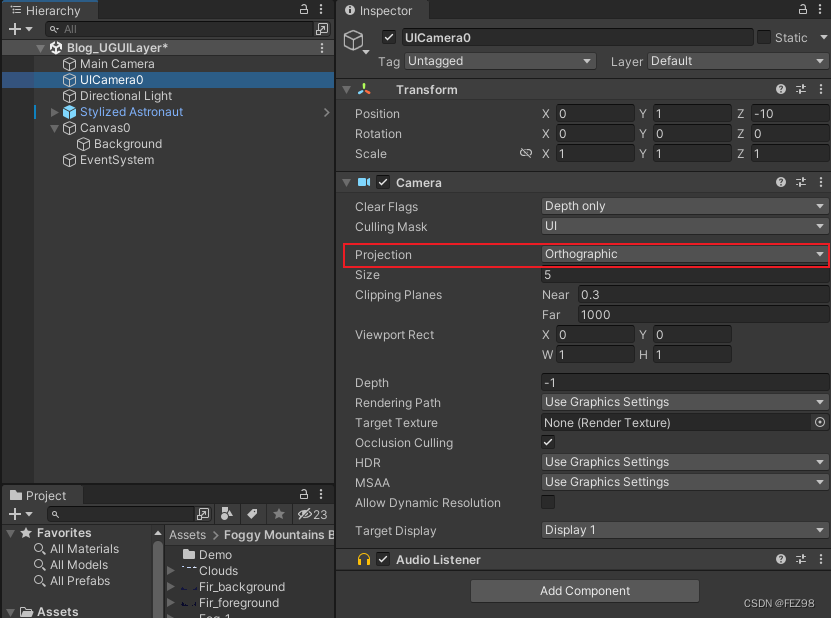

Culling Mask设置的目的是可以使摄像机只渲染选中的Layer对象层。这里我们添加一个Canvas，命名为Canvas0，并向其中添加Image，命名为Background，做为最底层背景图。将Canvas0的Render Mode设置为Screen Space-Camera，并将UICamera0赋给Render Camera。注意此时UICamera0的Projection应设置为Orthographic（正交模式），避免近大远小的现象。

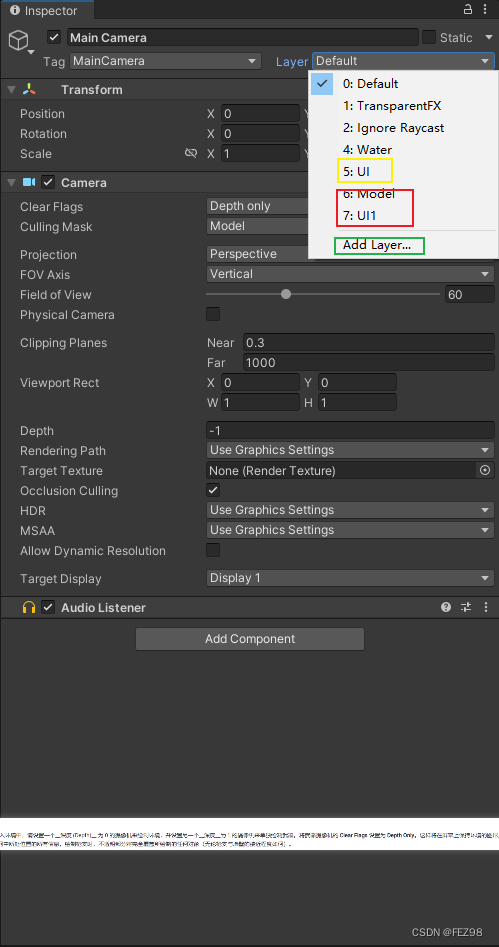

之后，我们通过添加不同的Layer来让不同的Camera渲染相应的对象层。此处我们使用默认的UI Layer来处理第一部分的背景、UI、粒子特效、UI，添加Model Layer来处理3d模型，添加UI1 Layer来处理第三部分的UI、粒子特效、UI。如下图添加两个Layer：
扩展：下图是默认Layer层的描述
注意：Unity编辑器的预览窗口机制在内部使用了第31层Layer，为了防止冲突，不用使用这一层！
之后将Main Camera的Culling Mask设置为Model，让其只渲染3d模型，将UICamera0的Culling Mask设置为UI，让其只渲染第一部分的背景、UI、粒子特效、UI。
此时，Game窗口显示如下：
我们发现，3d模型被Background Image遮挡，这是因为我们还没有设置两个摄像机的Depth，UICamera0（创建时默认为0）的深度大于MainCamera的深度（创建时默认为-1），因此背景会覆盖在3d模型上方，将UICamera0的Depth设置为0，MainCamera设置为1，这样显示就为3d模型在Background Image上层了，如下图:
扩展：例如在FPS游戏中，如果要绘制玩家的枪支而不使其陷入环境中，可以设置一个Depth为0的摄像机来绘制环境，并设置另一个Depth为1的摄像机来单独绘制武器，将武器的Layer设置为一个单独Weapon层，将武器摄像机的Clear Flags设置为Depth Only，Culling Mask设置为只渲染Weapon对象层。这样将在屏幕上保持环境的图形显示，但丢弃相关对象在3d空间中所处位置的所有信息。绘制枪支时，不透明部分将完全覆盖所绘制的任何对象（不论枪支与墙壁的接近程度如何）。
三、Canvas
1.Sorting Layer
Sorting Layer的作用主要用于改变Canvas的渲染顺序，在Hierarchy中创建的Canvas，Unity默认自上而下渲染，位置越靠后的Canvas将渲染在靠前位置的Canvas之上，但有时我们需要让位置后靠后的Canvas先进行渲染或者让位置靠前的Canvas后渲染，此时就要用到Sorting Layer。
我们在Canvas0中添加一个UI0_0和UI0_1的Image，如下图：
此时，我们可以看到UI0_0覆盖住了UI0_1的大部分画面：
我们可以通过设置Sorting Layer来解决。添加如下Sorting Layers:
Sorting Layers中Layer 1设置为UI0_0，主要用于Hierarchy中的UI0_0，Effect用于第一部分夹在两个UI中的粒子特效，UI0_1主要用于Hierarchy中的UI0_1，让其最后进行渲染。我们将向UI0_1添加Canvas组件，并勾选Override Sorting属性，此时会发现多出来Sorting Layer与Order in Layer属性。
此时，我们发现UI0_1渲染到了最上层，如下图：
这是因为在UI0_1在勾选了Overrides Sorting属性后，Sorting Layer 默认为Defalut，Order in Layer默认为0，而此时Canvas0的Sorting Layer也为Default，Order in Layer为0（UI0_0没有单独添加Canvas，因此其归属于Canvas0，属性也就和Canvas0相同）。它们两个的属性就完全相同了，可是因为UI0_1的Canvas在Hierarchy中的层级比Canvas0的靠后，因此UI0_1便渲染到了最上层。
回到正文，我们将UI0_1的Sorting Layer设置为UI0_1，就得到需求所要的正确结果了，如下图：
2.Order in Layer
Order in Layer用于相同Sorting Layer层级的内部渲染顺序，越靠后的越晚渲染，这样配合Sorting Layer可以形成两级排序。当然，配合上多个UICamera就形成了三层排序，但在实际使用中还是应该尽量避免使用过多的Camera。
拓展：UGUI会自动合并批次，原理是它会把一个Canvas下的所有元素合并在一个Mesh里，如果Canvas下的元素很多，任意一个元素发生位置、大小的改变，就需要重新合并所有元素的Mesh。如果元素非常多的话，就可能会造成卡顿。
一个比较好的做法是每个UI界面都设置成一个Canvas。如果这个界面下的元素比较多，可以考虑嵌套多几个Canvas。尤其是会频繁改变位置大小的元素，这样可以降低它们合并Mesh的开销。但是Canvas嵌套太多也不好，Mesh合并是降低了，但是DrawCall又上去了，因为每个Canvas都会单独占用一个DrawCall。
在此处，我们额外创建一个UICamera1和Canvas1，用作第三部分UI、粒子特效、UI效果的实现，这里我们会采用Order in Layer的方式来实现。将Canvas1与UICamera进行绑定，添加一个UI1的Layer，添加一个UI1的Sorting Layer，进行如下图设置：
在Canvas1中添加Fir0与Fir1两张Image，如下图：
此时Fir0的图像在Fir1图像的后面，我们可以通过向两个Image添加Canvas，并勾选Overrite Sorting属性，之后将它们的Sorting Layer设置于同一层，并用Order in Layer进行内部排序，即可让Fir0显示在Fir1上方，如下图：
四、Particle System
1.Sorting LayerID 与Order in Layer
Particle System的Sorting LayerID与上述作用相同，同样是可在不同Canvas中改变其渲染顺序。而Order in Layer则是相同Sorrting Layer中的内部排序，在此不再赘述，直接看案例。
在Hierarchy中添加FX_Fire粒子特效，将其拖到UI0_1与UI0_0的结合部，Layer设置为UI，只在UICamera0中进行渲染，打开Particle System中的Renderer，将其Sorting LayerID设置为Effect，这样火焰特效即会在UI0_1与UI0_0中间进行渲染，如下图：
为了与第一部分的背景、UI、粒子特效、UI效果进行对照，我们再往Hierarchy中添加一个命名为Display的Canvas，其创建与设置与Canvas1相似，但是Slider Image使用额外创建的Sorting Layer，如下：
最后我们需要在Display的Bar与Slider图像中间加入一个粒子特效，形成第三部分的UI、粒子特效、UI效果。向场景中添加FX_Smoke粒子特效，并将位置设置与UI结合处，将其Sorting Layer ID设为Effect1，如下图：
通过上述操作，最终就得到我们想要的效果啦！
总结
1.渲染排序级别：Camera Depth>Canvas Sorting Layer>Canvas Order in Layer。
2.同时要注意区分Layer与Sorting Layer，在UI中，Layer主要用于Camera的Culling Mask，用于渲染选中的对象层，而Sorting Layer则是可以改变Canvas节点的渲染顺序。而Sorting Layer与Order in Layer的关系是当在同一Sorting Layer中时，Order in Layer负责其内部排序。Sorting Layer与Order in Layer可以组成二级排序，如果再配合上Camera的Depth则可构成三级排序。
3.Particle System的Renderer中也有Sorting LayerID，Order in Layer，其用法与Canvas中一致。
好啦，以上就是笔者要分享的内容啦！真是万万没想到呀，简简单单的一篇博客竟然花了两天的空余时间来完成，看来UGUI中需要深入了解学习的知识还是有很多的，后续如果有遇到新的、有趣的问题，我也会用博客进行记录的。最后希望这篇博客能够对大家有所帮助！
