硬件工程的魅力，在于每一块电路板、每一颗芯片的背后，都蕴含着设计者对技术的深刻理解与积累。在车规级硬件设计中，每一次的投板都充满挑战，因为硬件不像软件那样可以快速修复和迭代，一旦设计错误，可能带来巨大的损失与风险。因此，硬件工程师往往依赖于多年积累的经验与扎实的理论基础，每一个细节都需要经过反复验证与推敲。

以Tesla Model 3为例，其电气系统的设计精密而复杂，硬件工程师必须深入理解电池管理、动力控制等核心模块的工作原理，并确保在各种极端条件下都能稳定运行。这需要无数的实验和分析，正是硬件的稳定性和可靠性，确保了车辆的安全性。

尽管硬件的开发进程较慢，但这正是它的魅力所在。每一个成功的硬件设计，都是经验、技术和理论的完美结合。它不仅仅是为了解决当前的问题，更是为未来技术发展铺路。硬件工程，正是通过不断的积累和创新，推动着整个行业向前发展。

一、主MCU与副MCU的硬件功能分工

1. 主MCU（SPC5746CSMKU6）的功能划分

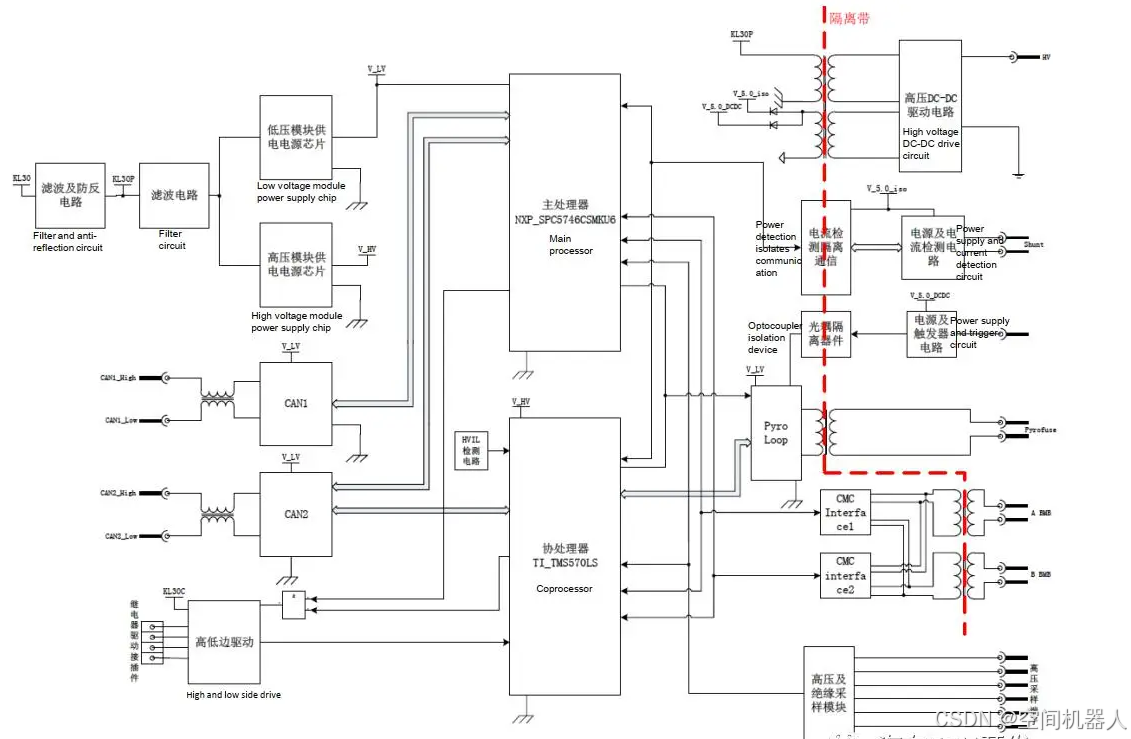

主MCU在系统中承担核心控制任务，涉及高优先级和精密度要求的模块。根据上图，其主要功能包括：

电流检测与保护：主MCU通过采集电流信号进行高压电流的检测，并结合电源模块实现过流保护等功能。具体模块如：
- 电流检测电路（Shunt电阻、运放等前端电路）。
- 电流保护电路与门控逻辑。
CAN通信：主MCU处理系统内外部的CAN总线通信，确保与其他车载ECU和模块的信息交互。
高压模块驱动与控制备份：主MCU与副MCU协作，共同监控高压系统（如DC-DC、绝缘采样等）。

2. 副MCU（TMS570LS0432）的功能划分

副MCU主要负责冗余控制和安全保护功能。根据原理图，其功能包括：

高低边驱动：副MCU负责驱动高低边功率开关（如IGBT或MOSFET），实现负载启停控制。
HVIL检测：即高压互锁检测，用于监测高压系统的物理连接和开路故障。
Pyro Fuse控制：副MCU控制熔断器电路，在紧急情况下断开高压系统以保护人员和设备安全。
CMC通信冗余：副MCU备份主MCU的CMC通信功能，在主MCU故障时接管数据传输。

3. 主副MCU的协同与冗余设计

健康状态监控：副MCU监控主MCU的运行状态（通过看门狗、状态寄存器等），发现故障时能够接管关键功能。
功能备份：关键功能（如高压绝缘检测、通信接口）主副MCU均有实现，确保系统高可靠性。
分布式控制：两颗MCU协作完成不同任务，减少单芯片负载，提高运行效率。

二、设计目的与优缺点

1. 设计目的

功能安全（Functional Safety）：
主副MCU的分工与冗余设计符合ISO 26262标准的要求，能够显著提升系统的功能安全性。
系统可靠性：
通过硬件冗余与健康监控机制，保证了系统在故障情况下依然能够维持核心功能。
模块化设计：
不同MCU负责独立模块的控制，降低了系统复杂度，便于调试和维护。
高性能实时控制：
主MCU处理精密任务如电流检测和CAN通信，副MCU专注于高压保护和驱动，实现任务分离。

2. 优点

高可靠性：通过副MCU备份主MCU的功能，增强了系统对单点故障的容忍能力。
实时性强：主副MCU的分工能够提高任务响应速度，避免单芯片资源过载。
灵活扩展性：这种架构便于添加新功能，例如通过更新副MCU固件实现更复杂的保护策略。

3. 缺点

成本增加：两颗MCU及其外围电路设计增加了硬件成本。
设计复杂度高：需要额外设计主副MCU的通信和故障检测机制，增加开发难度。
同步协调难度：主副MCU之间的数据交互和状态同步需要耗费额外的通信带宽。

三、技术挑战与解决方案

1. 主副MCU间的通信与同步

挑战：主副MCU需要实时同步状态数据，如电流检测值、开关状态等。
解决方案：
- 采用高速通信接口（如SPI、UART）进行数据交互。
- 设置关键数据的冗余存储机制，确保数据一致性。
- 利用看门狗和心跳信号实现主副MCU的健康监测。

2. 故障切换机制

挑战：当主MCU失效时，副MCU如何快速接管系统控制。
解决方案：
- 在硬件设计中实现副MCU的优先级提升机制（如硬件中断或软件标志）。
- 设置专用的状态寄存器，主MCU定期刷新寄存器状态，副MCU检测刷新超时后接管控制。
- 副MCU接管时需要加载预定义的紧急控制策略（如断开高压系统）。

3. 高压保护与控制

挑战：需要确保高压系统的安全性，同时维持系统稳定运行。
解决方案：
- 通过隔离电路（如光耦隔离）保障低压MCU和高压系统的电气隔离。
- 副MCU负责紧急保护功能，如高压互锁和熔断器控制，确保紧急情况下能快速切断高压电路。

写在后面：

车规MCU（汽车级微控制单元）是现代汽车电子系统的“大脑”，它承载着越来越多的功能和责任。在过去的几年里，随着汽车智能化、电动化、网联化的加速，车规MCU也经历了从单一控制到多功能集成的飞跃。这不仅仅是技术的进步，更是对汽车安全、舒适、环保的追求。

曾几何时，汽车中的MCU更多是为发动机控制、车灯等基础功能提供支持，技术要求也相对简单。然而，现在的MCU，已经不仅仅是“辅助工具”那么简单，它们需要应对车载网络的复杂性，保障各种传感器和控制器之间的高效协同工作，确保车辆能够精准、实时地做出反应。它们必须处理来自各个传感器的海量数据，在毫秒级的时间内做出决策，而这一切，都需要在复杂的工作环境下可靠运行——高温、强电磁干扰、剧烈振动，甚至是极限天气，车规MCU都要确保不会有任何失误。

特别是随着电动汽车和自动驾驶的崛起，车规MCU的任务愈发重要。它们不仅需要控制电池管理、充电系统等核心部件，还承担着导航、自动驾驶辅助、车载娱乐等智能化系统的任务。这是一次从传统汽车控制到智能化决策的转型，也是汽车从“交通工具”到“智能伙伴”进化的必然过程。

而这种转型背后，是无数工程师和设计师的努力与坚持。在设计车规MCU时，大家不单单是在看芯片的参数，不仅仅是在做“电路设计”，而是在心里构思着如何让这块小小的芯片承载起整个汽车的智能生命，让它在高速运算中不掉链子，让它能感知环境的变化并做出反应，甚至在关键时刻，保护驾乘人员的生命安全。这是一份充满责任感的工作，也是对创新和技术极限的不断挑战。

如今，车规MCU已经不再是单纯的硬件，它们是汽车智能化不可或缺的一部分，是整个汽车系统的中枢。它们的设计要符合严格的 ISO 26262 安全标准，要应对严苛的车规环境，还要集成更多的功能，从而让未来的汽车更智能、更安全、更环保。车规MCU不仅仅是硬件，它更像是未来汽车的“大脑”，有着深远的意义。

而作为研发人员，看到这些MCU在汽车上逐渐发挥出越来越重要的作用，我们每个人都感受到一种“使命感”。从车载网络到动力控制，从信息娱乐到自动驾驶，每一项技术的突破，背后都凝聚着研发者的汗水和智慧。也许在未来的某一天，当你驾驶着一辆智能化的电动汽车，在享受便捷和安全的同时，偶尔回想起这些微控制单元的背后，会感受到一种自豪。那不仅仅是技术的胜利，也是对未来的憧憬与期待。
在这里插入图片描述

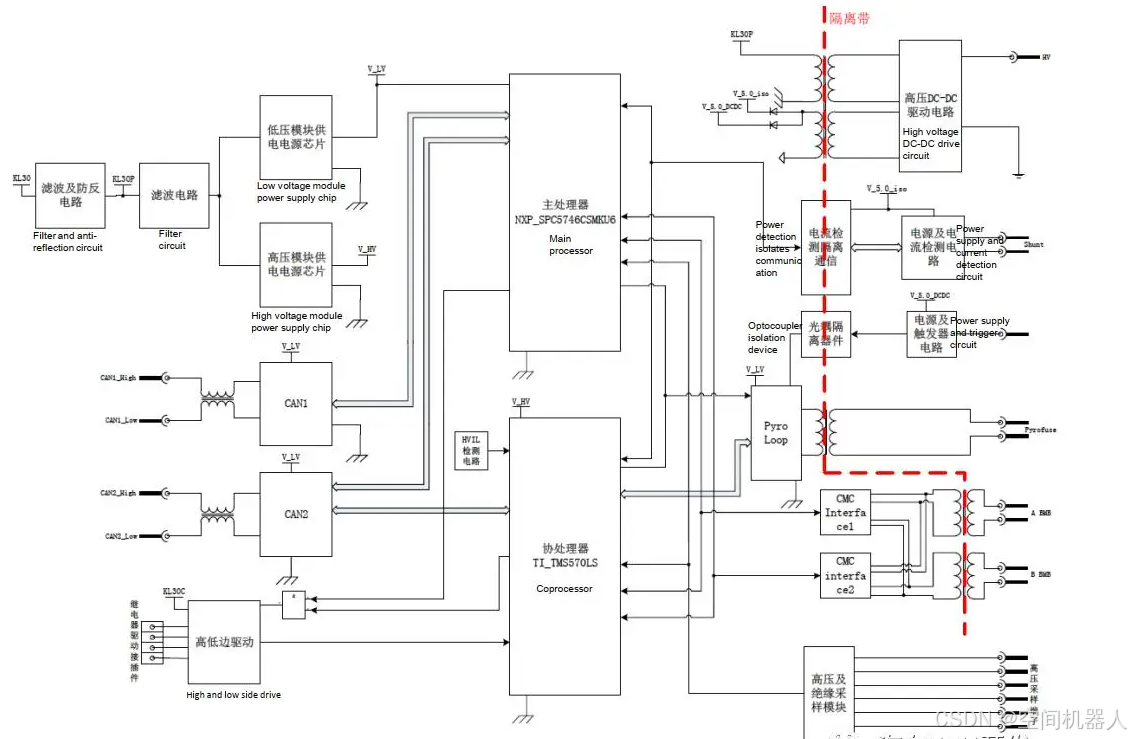

四、设计案例：高压互锁（HVIL）检测

工作原理：

HVIL检测是高压系统中常用的一种安全检测机制，用于检测高压系统是否正确连接。
HVIL电路通过一根低电压低电流的检测线，串联在高压连接器中。一旦连接器断开，检测线电路被切断，系统会触发紧急保护。

主副MCU的分工：

主MCU采集HVIL信号，通过逻辑判断是否继续维持高压输出。
副MCU检测HVIL状态，并在紧急情况下控制Pyro Fuse断开高压系统。

设计难点：

HVIL信号的可靠传输需要抗干扰设计，如滤波电路和屏蔽线。
主副MCU需要共享HVIL检测结果，避免冗余控制冲突。

一、低压模块供电电源芯片设计

1. 功能需求：

提供稳定的低压（12V或5V）供电，用于主MCU、副MCU和外围电路。
低压模块需具备过压、欠压保护以及高效率特性，适应汽车复杂工况。

五. 设计分析：

通常使用降压型DC-DC转换器作为低压供电芯片，例如TI的LMR33630或NXP的MC33系列，这类芯片具有以下特点：
- 宽输入电压范围（如7V-36V），适应车辆12V/24V输入。
- 高效率（>90%）设计，降低系统发热。
- 集成电流限制、短路保护等功能，增强系统安全性。

3. 个人观点：

优化方向：优选多相DC-DC转换器设计，降低纹波，确保MCU供电稳定。
冗余设计：为主、副MCU分别设计独立的低压供电模块，增强可靠性，避免单点故障。

六、高压模块供电电源芯片设计

1. 功能需求：

为高压模块提供稳定的供电电源（如400V或800V系统）。
必须具备绝缘隔离功能，确保高压部分与低压部分的安全隔离。

2. 设计分析：

高压模块通常采用隔离型DC-DC转换器（如TI的UCC28070或Vicor的高压DC-DC模块）。
- 隔离设计：采用变压器隔离，确保低压MCU安全。
- 宽输入范围：支持300V-900V的高压输入。
- 高效率拓扑：LLC谐振或ZVS（零电压开关）设计，提升转换效率。
- EMI抑制：优化EMI滤波，降低高频干扰。

3. 个人观点：

设计难点：高压输入的EMI问题需特别关注，可引入多级滤波电路。
改进建议：采用模块化隔离DC-DC转换器（如Vicor模块），减少设计复杂度，同时提升效率和可靠性。

写在最后

作为硬件工程师，谈到高压模块，总是有一种复杂的情感涌上心头。高压电气系统在汽车中的应用，尤其是在电动汽车和混合动力汽车中，充满了挑战，也充满了责任。每一个高压模块，都是一块技术的“试金石”，它不仅仅是一个电子元件，它承载着车辆的动力和安全，更承载着我们作为硬件工程师对技术的深刻理解和对每一份责任的无尽追求。

高压模块不仅需要面对极端的工作环境，它们还要确保在复杂的电气干扰、高温、振动等严苛条件下，依然能稳定、高效地运行。每一块模块的设计，都是我们硬件工程师对技术极限的挑战。我们不仅要考虑模块本身的电气性能，如何选择合适的MOSFET、IGBT或SiC器件，如何设计精确的电流采样电路、如何做到最优的热管理和散热，还要考虑到系统的抗干扰能力，避免高压部分对低压系统产生影响。

回想起来，从初步的设计阶段到最终的实现，每一项决定都充满了挑战。例如，在设计高压电源管理模块时，我们需要面对高电压电路的噪声问题。每一次排查EMI干扰，都是一种深刻的体验，仿佛与高压电流的“博弈”，一场又一场的战斗中，我们不仅要让电路能够高效工作，还要确保它的安全性。高压电源的开关频率和功率密度，直接关系到系统的稳定性，稍有不慎，可能就会导致整车系统的瘫痪。因此每一次我们看到电路板上的那些元件，看到它们精准、稳定地工作，心中就充满了成就感。

更深的情感，是那种责任感。我们作为硬件工程师，手中的设计图纸不仅仅是电气原理图，它们关乎着每一个车主的生命安全。我们设计的每一块高压模块，都有可能直接影响到车辆的动力性能、行驶安全，甚至是在发生紧急情况时的安全保护功能。每一个细节，每一条走线，每一个电容的选型，都关乎着整车的表现。当我们看到高压模块经过无数次验证，最终稳定地运行在车上，我们心中不仅仅有骄傲，更有一种对安全的深深敬畏。

高压模块的设计，尤其是在汽车领域，更像
