模电(十一)绝缘栅型场效应管MOS管

最新推荐文章于 2024-04-24 12:48:58 发布
最新推荐文章于 2024-04-24 12:48:58 发布
阅读量1.7k 收藏 12
点赞数 3
分类专栏： 模电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43674847/article/details/104676693
版权

文章目录

绝缘栅型场效应管MOS管

以N沟道为例

增强型MOS管

符号
在这里插入图片描述
结构示意图在这里插入图片描述

增强型MOS管u’DS对i’D的影响

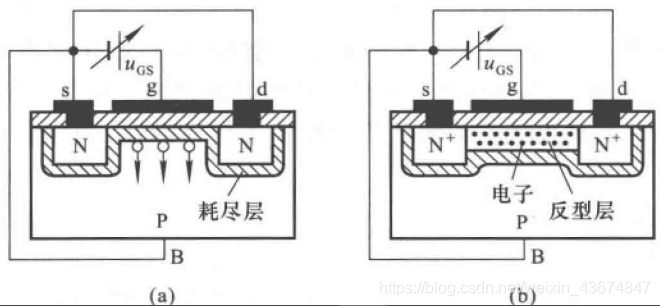

漏源电压为零且栅源电压大于零

  • 栅型金属层排斥P型衬底靠近二氧化硅一层的空穴，使余下的负离子形成耗尽层。 图（a）
  • 随着栅源电压增大，耗尽层加宽，反型层出现。(反型层构成栅源间导电沟道)。 图（b）
  • 使导电沟道刚刚形成时的栅源电压称为开启电压U’GS(th)
  • 栅源电压继续增大，反型层变厚，导电沟道电阻变小

在这里插入图片描述
栅源电压大于开启电压且为一确定值

  • 在D-S之间加正向电压，产生漏极电流，与结型场效应管相似。【分析栅漏电压与开启电压的关系，栅漏电压等于栅源电压减漏源电压】

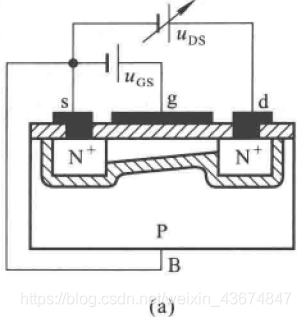

  • 漏源电压较小时，漏极电流随漏源电压的增大而增大，沟道由源漏方向逐渐变窄。 图（a）

在这里插入图片描述

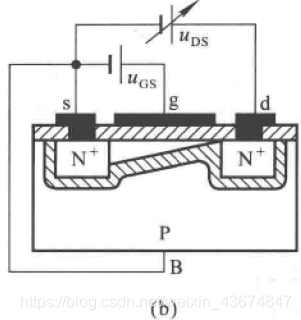

  • 漏源电压持续增大，使g-d电压等于开启电压时 ，漏极一侧出现夹断点，称预夹断。 图（b）

在这里插入图片描述

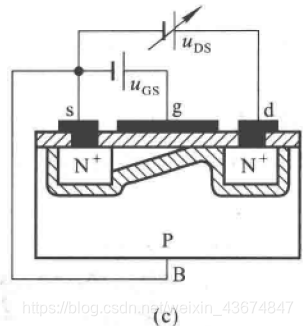

  • 漏源电压继续增大，夹断区延长，漏源电压的增量用来克服夹断区对漏极电流的阻力，管子进入恒流区，漏极电流几乎取决于栅源电压。 图（c）

在这里插入图片描述

耗尽型MOS管

符号
在这里插入图片描述

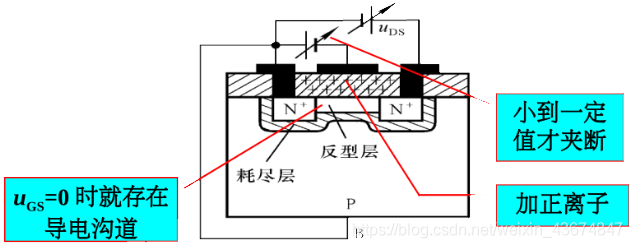

结构示意图
在这里插入图片描述

  • 栅源电压为正，反型层变宽，沟道电阻变小，漏极电流增大
  • 栅源电压为负，反型层变窄，沟道电阻变大，漏极电流减小
  • 栅源电压从零减小到一定数值后，反型层消失，导电沟道消失，漏极电流为零，此时栅源电压等于夹断电压

MOS管特性

增强型MOS管

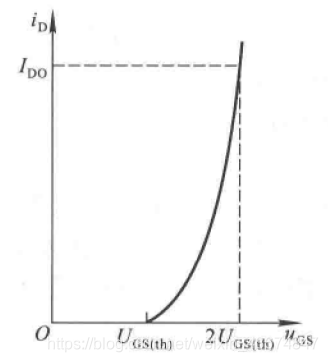

转移特性
在这里插入图片描述

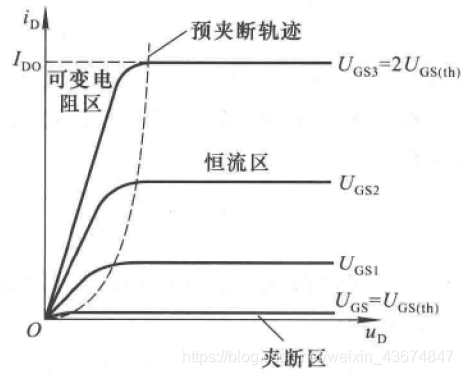

输出特性
在这里插入图片描述
在这里插入图片描述

耗尽型MOS管

转移特性
在这里插入图片描述

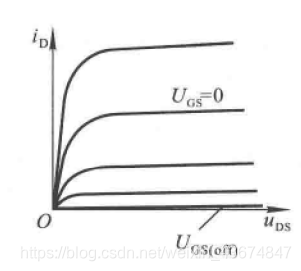

输出特性
在这里插入图片描述
