电流镜电路公式推导

最新推荐文章于 2025-04-24 16:00:05 发布

KAMI STUDIO

最新推荐文章于 2025-04-24 16:00:05 发布

阅读量3.2k

点赞数 1

分类专栏：硬件学习笔记

本文链接：https://blog.csdn.net/weixin_43940932/article/details/107904268

版权

硬件学习笔记专栏收录该内容

3 篇文章

订阅专栏

最近复习了硬件笔试题。碰到了这个题，遂写一下自己的推导过程。

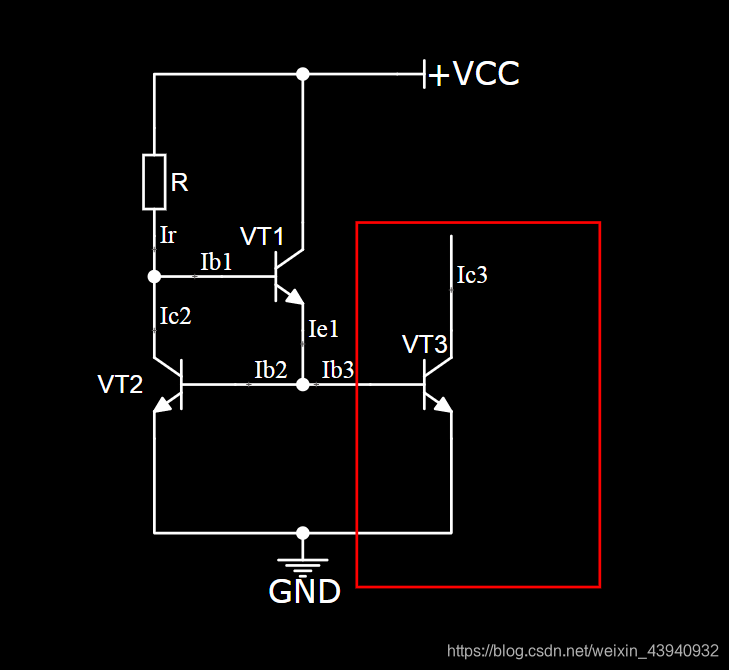

电流镜原理图（假设三个管子的是参数理想一致的情况）

 基于 KCL 公式
-->>>  Ie1 = Ib2 + Ib3
 基于 BJT放大关系
-->>>  Ie1 = Ib1 *(1+β)
 基于 KCL 公式
-->>>  Ib1 =  Ir - Ic2
 基于 BJT放大关系
-->>>  Ic2 = Ib2 * β
 基于 BJT放大关系
-->>>  Ic3 = Ib3 * β

因为管子为理想参数状态，又由原理图知，有： Ib2 = Ib3

基于上式，统一混算推导可得：Ic3与Ir的关系式

          Ic3  =  Ir/(1+2/K)

其系数：K = β*(1+β)
