【0909】unity作业：2d箭头跟随指引物体方向，箭头始终在屏幕内。

第一步：对需要用到的箭头进行抠图：

程序需要用到的箭头
上课老师说用Sprite Editor。不过那个，好像是用来切片的，不能抠图…参考了一篇文章
原文标题与作者：Unity Shader - Sprite Shader之简单抠图效果（起个名字真的好难啊）
原文链接：https://blog.csdn.net/e295166319/article/details/80509979
里面步骤不详细，我这里写一下步骤：

1.在Assets中新建一个Material（不用做什么变化）和一个Image Effect Sharder

新建Material和Image Effect Sharder

2.对Image Effect Sharder进行编辑写下段代码

实现原理：

使用当前像素颜色与需要抠掉的颜色相减作比较，然后与一个指定的阈值比较以决定是否将其显示出来；

Shader "Demo/SpriteShader"
 {
     Properties
     {
 	   	[PerRendererData]_MainTex ("Sprite Texture", 2D) = "white" {}    //   当前的Sprite图（添加[PerRendererData]后在属性面板中不可见）
        _Color ("Alpha Color Key", Color) = (0,0,0,1)                               // 用于比较的基色(想过滤掉什么颜色，这个颜色就设置为那种颜色)
        _Range("Range",Range (0, 1.01))=0.1          							// 决定抠图范围的域
        [MaterialToggle] PixelSnap ("Pixel snap", Float) = 0                     // 在属性面板中以按钮形式显示（在此Shader中没用到）
     }
     SubShader
     {
       //Sprite图一般均为透明贴图，需要做以下处理
         Tags
         {
         	"Queue"="Transparent"
         	"IgnoreProjector"="True"
         	"RenderType"="Transparent"
         	"PreviewType"="Plane"
         	"CanUseSpriteAtlas"="True"
         }

         Pass
         {
           //Sprite图一般均为透明贴图，需要做以下处理
         	Cull Off
     		Lighting Off
     		ZWrite Off
     		Fog { Mode Off }
     		Blend SrcAlpha OneMinusSrcAlpha    //Sprite图一般均为透明贴图，需要做以下处理

             CGPROGRAM
             #pragma vertex vert
             #pragma fragment frag

             sampler2D _MainTex;
             float4 _Color;
             half _Range;
             struct Vertex
             {
                 float4 vertex : POSITION;
                 float2 uv_MainTex : TEXCOORD0;
                 float2 uv2 : TEXCOORD1;
             };

             struct Fragment
             {
                 float4 vertex : POSITION;
                 float2 uv_MainTex : TEXCOORD0;
             };

             Fragment vert(Vertex v)
             {
                 Fragment o;

                 o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
                 o.uv_MainTex = v.uv_MainTex;

                 return o;
             }

             float4 frag(Fragment IN) : COLOR
             {
                 float4 o = float4(1, 1, 1, 1);

                 half4 c = tex2D (_MainTex, IN.uv_MainTex);
                 o.rgb = c.rgb;
                 //使用当前像素颜色与基色相减，然后与域相比较以决定是否将其显示出来
                 if(abs(c.r-_Color.r)<_Range && abs(c.g-_Color.g)<_Range && abs(c.b-_Color.b)<_Range)
                 {
                     o.a = 0;
                 }
                 else
                 {
                     o.a = 1;
                 }

                 return o;
             }

             ENDCG
         }
     }
 }

3.将Image Effect Editor移到前面建的Material上，则Material就形成透明的扣掉的材质了。

透明Material

4. 将制作好的Material托至箭头图片的Material中，就完成抠图啦！

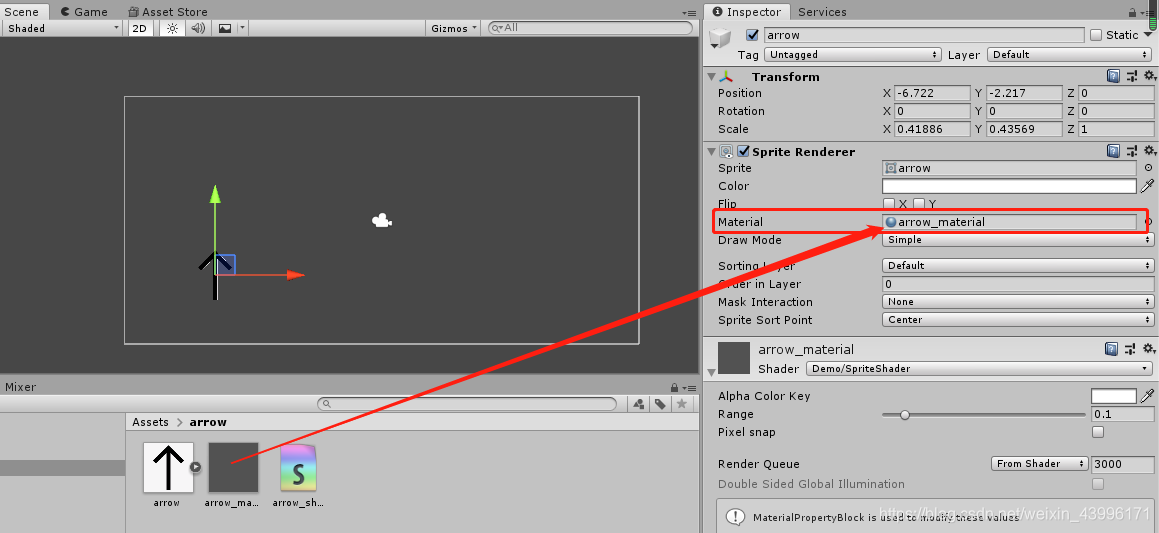

完成抠图

补充：用Sprite Editor抠图

发现宿友可以用Sprite Editor抠图，然后我就又去试了一下，就知道该怎么用了。下面我记录一下

1.点击Assets里面的arrow图片，在Inspector窗口点击Sprite Editor

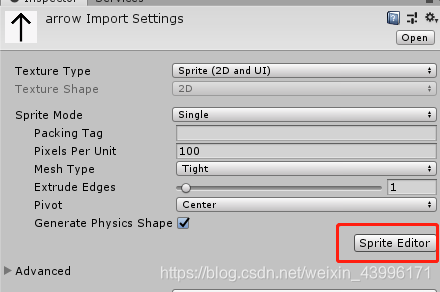

箭头的Inspector视图

2.在Sprite Editor中选择Custom Outline（自定义轮廓），先画一个矩形，然后一个点一个点的描边，好了之后点击Apply，就抠图成功了。

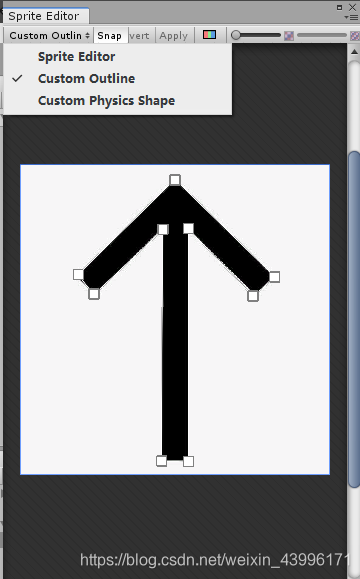

箭头的Sprite

3.在Inspector视图中Sprite Mode选择Polygon。这样才是完全扣好图的

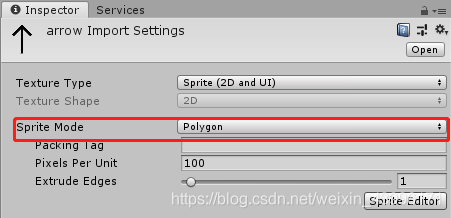

Inspector设置

结果：直接拖图片就可以使用啦!!!

抠图结果

第二步：将箭头作为2d图片放入场景内

在unity3d场景中要检测到并使用2d图片，需要用到ui

1.新建一个ui–image

UI放图片

2.UI设置图片

如果你用第一个代码抠图：那你Source Image和Material都要设置。如果你用Sprite
Editor抠图：那直接把图片拖到Source Image中，并且一定要勾选Use Sprite Mesh。

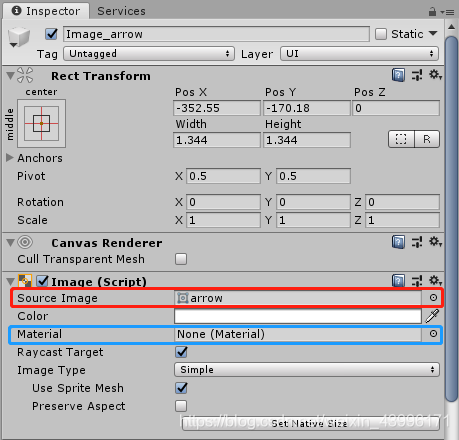

UI中设置图片

第三步：新建一个cube作为Player玩家物体

箭头指向的物体

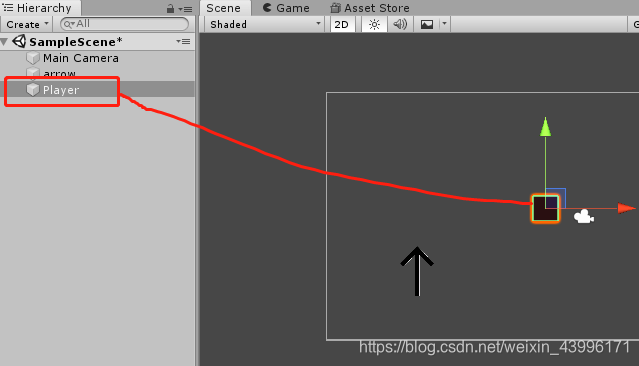

Player玩家物体

第四步：屏幕箭头指向

不太会写代码，都是借鉴网上的，加一点理解，看看我的临床试验吧！！！

！！第一遍尝试:成功（箭头不动）

原文标题与作者：unity中UGUI图片箭头指向鼠标位置（酒碗大三）
原文链接:https://blog.csdn.net/u012527305/article/details/77689419

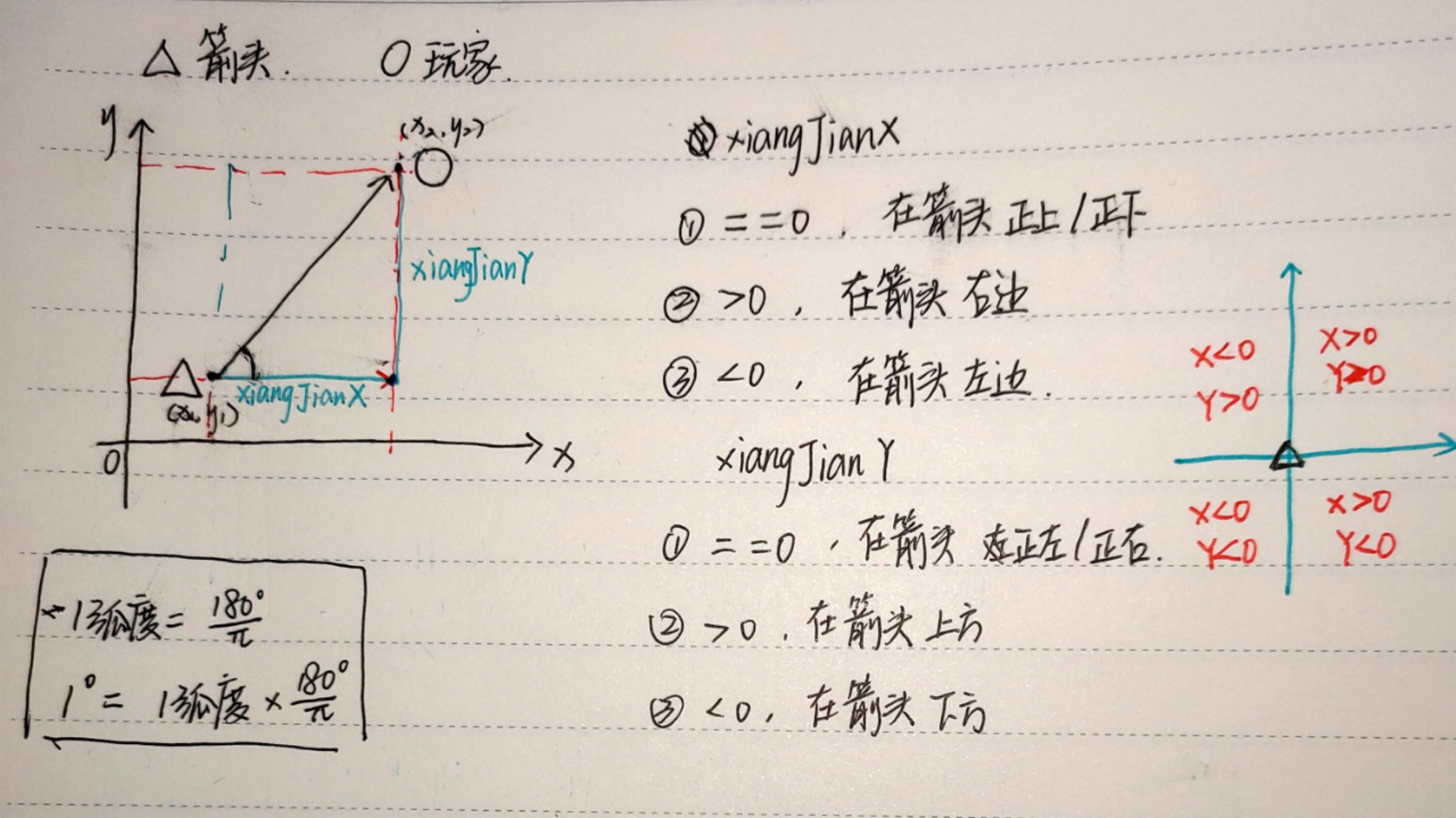

箭头原理解释：

找到的这个是箭头指向鼠标，我想把里面的鼠标改成Player，即UGUI图片箭头指向Player。里面做了一些改变让代码更简单，也加了一些注释，为方便理解。

箭头control_arrow.cs代码

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI; //用的是UGUI所以要加这个前缀

public class control_try : MonoBehaviour
{
    public Image _arrow; //空图片用来放arrow图片
    public GameObject Player;  //存放指向的玩家
    // Start is called before the first frame update
    void Start()
    {

    }

    // Update is called once per frame
    void Update()
    {
        WorldToScreenPos();
    }

    //箭头跟随指向Player的函数
    void WorldToScreenPos()
    {
        //获取目标对象当前的世界坐标系位置，并将其转换为屏幕坐标系的点
        Vector2 screenPos = Camera.main.WorldToScreenPoint(transform.position);

        //封装输出,Debug是一个密闭的类
        Debug.Log(transform.position);
        Debug.Log(screenPos);

        //Debug.Log("箭头屏幕坐标："+_arrow.transform.position);
        // Debug.Log("鼠标屏幕坐标：" + Input.mousePosition);

        //_arrow.transform.LookAt(Input.mousePosition);
        _arrow.transform.LookAt(Player.transform.position); //使箭头朝向该坐标点

        //转变从视空间到屏幕空间
        Vector2 arrowPos = Camera.main.WorldToScreenPoint(_arrow.transform.position);
        //Vector2 mousePos = Camera.main.ViewportToScreenPoint(Input.mousePosition);
        Vector2 playerPos = Camera.main.WorldToScreenPoint(Player.transform.position);

        //计算两物体x、y轴距离
        // float xiangJianY = mousePos.y - jianTouPos.y;
        // float xiangJianX = mousePos.x - jianTouPos.x;
        float xiangJianY = playerPos.y - arrowPos.y;
        float xiangJianX = playerPos.x - arrowPos.x;
        float arrowRotationZ = 0f; //定义z轴箭头旋转角度为0

        //判断箭头指向玩家方向
        //顺时针-，逆时针+
        if (xiangJianX >= 0) // 方向向右/重叠
        {
            if (xiangJianX == 0) // x轴位置重叠
            {
                if (xiangJianY > 0)// 方向向上
                {
                    _arrow.transform.rotation = Quaternion.Euler(0f, 0f,0f);
                }
                else if (xiangJianY < 0)// 方向向下
                {
                    _arrow.transform.rotation = Quaternion.Euler(0f, 0f,180f);
                }
                else // y轴位置重叠
                {
                    _arrow.transform.rotation = Quaternion.Euler(0f, 0f,0f);
                }
            }
            else  // 方向向右
            {
                if (xiangJianY > 0)
                {
                    /*Mathf.Atan()和Mathf.Atan2()都返回一个弧度值，表示反三角函数中的arctanx。
                    Mathf.Atan()返回的值的范围是[-π/2,π/2],
                    Mathf.Atan2()返回的值的范围是[-π,π]。
                    Mathf.Abs()返回绝对值。
                    */
                    //1弧度=180°/π，？角度=？弧度*180°/π
                    //Mathf.Atan2()求出弧度，乘180°/π得出角度。
                    arrowRotationZ = Mathf.Atan2(Mathf.Abs(xiangJianY), Mathf.Abs(xiangJianX)) * 180f / Mathf.PI; //得到反正切角度值
                    //Debug.Log("角度值：" + arrowRotationZ);
                    _arrow.transform.rotation = Quaternion.Euler(0f, 0f,  arrowRotationZ - 90f); // 右上角
                }
                else if (xiangJianY < 0)
                {
                    arrowRotationZ = Mathf.Atan2(Mathf.Abs(xiangJianY), Mathf.Abs(xiangJianX)) * 180f / Mathf.PI;
                    _arrow.transform.rotation = Quaternion.Euler(0f, 0f,  - arrowRotationZ - 90f);// 右下角
                }
                else
                {
                    _arrow.transform.rotation = Quaternion.Euler(0f, 0f, 0f);
                }
            }
        }
        else
        {
            if (xiangJianY > 0)
            {
                arrowRotationZ = Mathf.Atan2(Mathf.Abs(xiangJianY), Mathf.Abs(xiangJianX)) * 180f / Mathf.PI;
                _arrow.transform.rotation = Quaternion.Euler(0f, 0f, 90f- arrowRotationZ );//左上角
                //_arrow.transform.rotation = Quaternion.Euler(0f, 0f, 360f + 180f - arrowRotationZ +90f);
            }
            else if (xiangJianY < 0)
            {
                arrowRotationZ = Mathf.Atan2(Mathf.Abs(xiangJianY), Mathf.Abs(xiangJianX)) * 180f / Mathf.PI;
                _arrow.transform.rotation = Quaternion.Euler(0f, 0f, 90f + arrowRotationZ );//左下角
                //_arrow.transform.rotation = Quaternion.Euler(0f, 0f, 360f + 180f + arrowRotationZ - 90f);
            }
            else
            {
                _arrow.transform.rotation = Quaternion.Euler(0f, 0f, - 90f);
                //_arrow.transform.rotation = Quaternion.Euler(0f, 0f, 360f + 180f - 90f);
            }
        }
    }
}

鼠标控制玩家control_player.cs代码

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class control_player : MonoBehaviour
{
    // Start is called before the first frame update
    void Start()
    {

    }

    // Update is called once per frame
    void Update()
    {
    	//让player(cube)的位置等于屏幕上鼠标的坐标
        this.transform.position = Camera.main.ScreenToWorldPoint(Input.mousePosition + new Vector3(0, 0, 10));
    }
}

最终效果：
