Rviz visualization/ Rviz 显示路径

代码github地址：practical_skills_and_tools/Rviz visualization

功能包用途：
（1）可以加载csv文件；
（2）根据csv文件中的路点信息和航向角信息画出带箭头或立方体形状等（自定义）的路径；
（3）以点构成的路径。

Build

catkin_make

Execute

roslaunch rviz_visualization rviz_visualization.launch

or

rosrun rviz_visualization rviz_visualization_demo_node
rosrun rviz rviz

Results

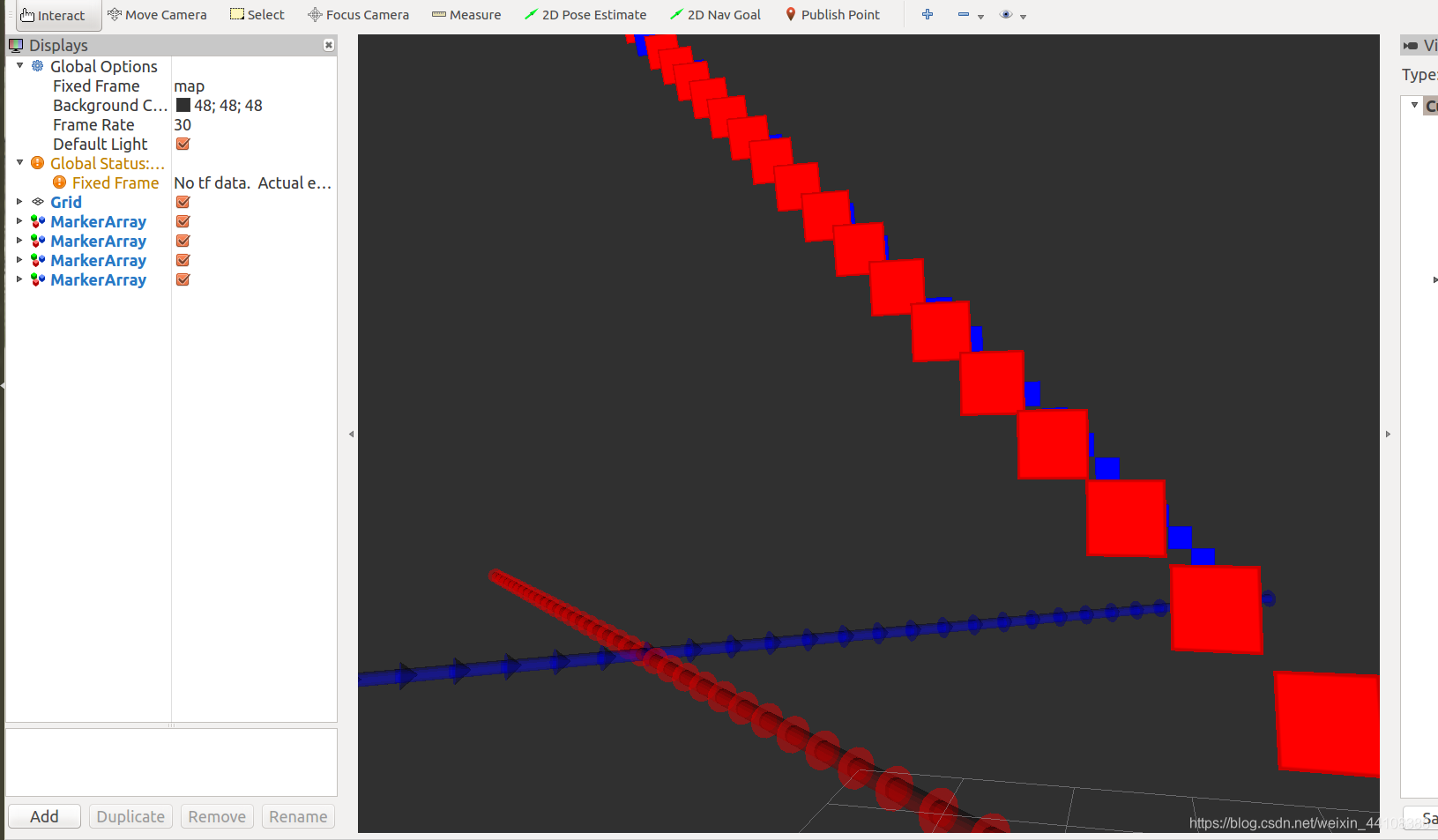

2D arrows and 3D points:
2D arrows and 3D points

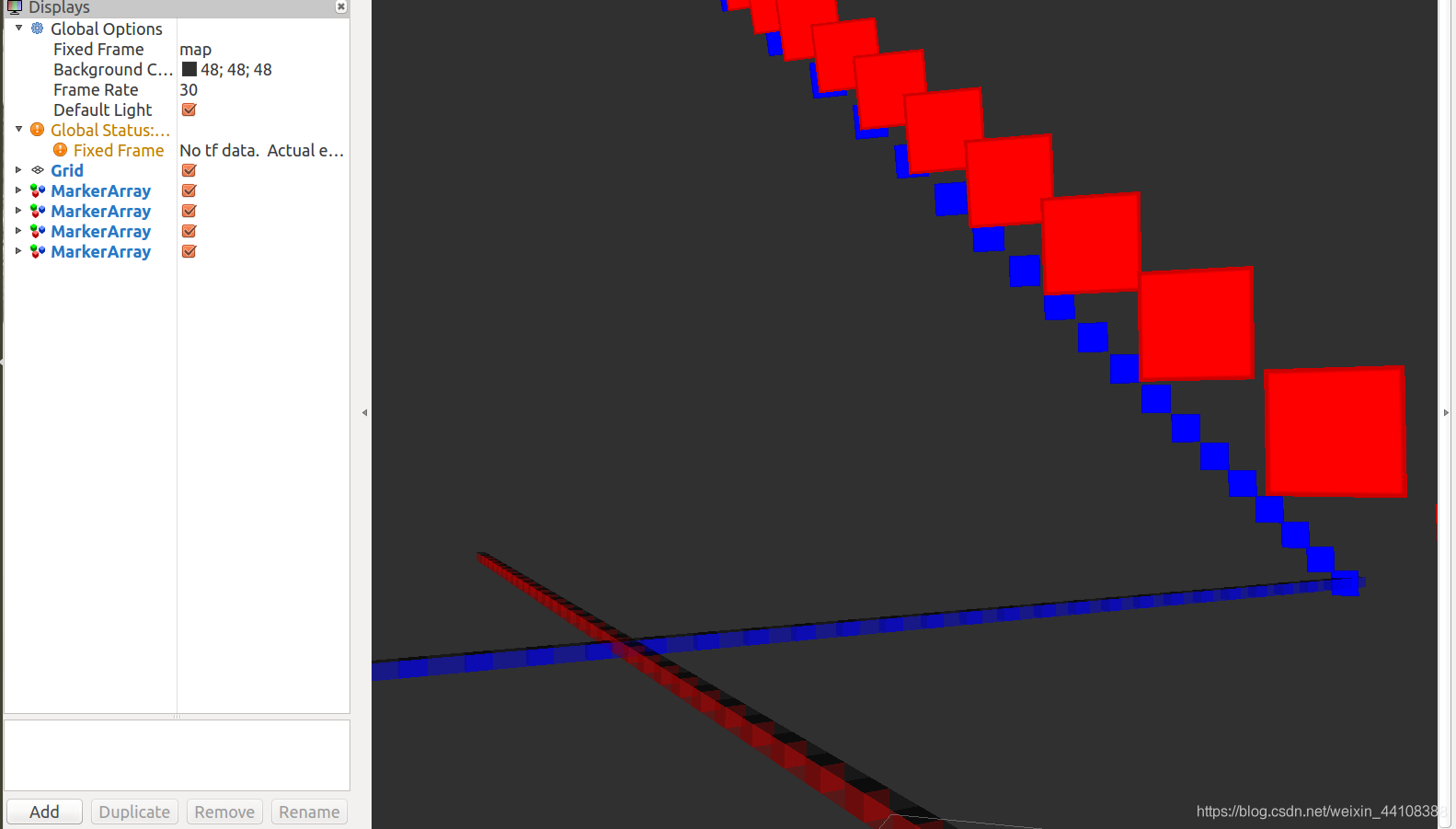

2D cubes and 3D points:
2D cubes and 3D points

Explanation：

step0: Dependencies

#include <visualization_msgs/MarkerArray.h>

step1: ROS publisher
