2.2 Importing Visual MODFLOW/MODFLOW Models Tutorial

以下示例是一个关于导入现有的Visual MODFLOW Classic或MODFLOW数据集基础知识的快速介绍。

Objectives

• 学习如何创建项目并导入现有的数值模型
• 熟悉在 GUI 中导航和数值建模步骤
• 学习如何在各种视图中查看和编辑属性和边界条件
• 将模型输入转换为 MODFLOW 包并运行 MODFLOW 引擎
• 通过在多个视图中解释水头和降水来理解结果
• 通过将观测到的水头与计算的水头进行比较来检查模型的质量

Required Files

该教程旨在使您能够使用提供的示例文件进行操作，或者您可以选择自己的Visual MODFLOW Classic或MODFLOW项目，并按照步骤进行操作。如果您希望使用以下示例中显示的模型，它可以在Visual MODFLOW Flex文档文件夹中找到，通常位于：

C:\Users\Public\Documents\Visual MODFLOW Flex\Tutorials\VMOD Import\vmod-model-import\vmod-model

如果您无法找到这些文件，您也可以从我们的网站上下载它们。

Importing a Visual MODFLOW Classic Project

Visual MODFLOW Flex v5.0的发布引入了一种新的导入Visual MODFLOW Classic项目的方法。这种新方法简化了导入现有Visual MODFLOW Classic项目的过程。新方法将“创建新项目”和“导入模型文件”两个过程合并为一个步骤。本节描述了导入Visual MODFLOW Classic项目的新程序。导入Visual MODFLOW Classic和其他MODFLOW项目的旧/传统方法在下一节中介绍（创建项目并导入模型文件）。

如果您使用这种新方法导入Visual MODFLOW Classic项目，请按照本节中的步骤操作，然后跳到“查看/编辑网格”部分。请注意，此方法不适用于其他MODFLOW项目，它专用于导入Visual MODFLOW Classic项目。

• 启动Visual MODFLOW Flex

• 选择[文件]，然后选择[导入项目..]。

• 浏览到您Visual MODFLOW Classic项目的位置，并选择Visual MODFLOW Classic文件（例如wellhead-capture-zone.VMF文件）。该项目文件将位于以下文件夹中：

       C:\Users\Public\Documents\Visual MODFLOW Flex\Tutorials\VMOD Import\vmod-model

• 点击[打开]。

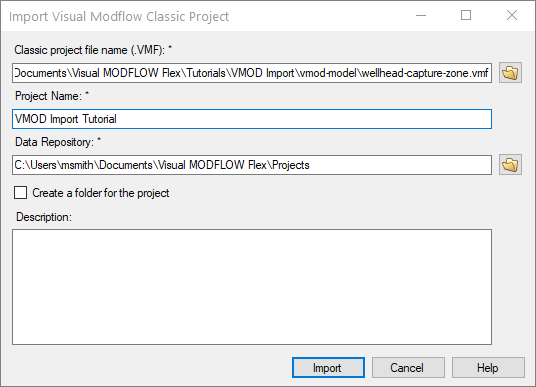

• '导入Visual MODFLOW Classic项目' 窗口将打开：



• 为Visual MODFLOW Flex项目输入一个项目名称（默认情况下，它将输入与Visual MODFLOW Classic项目相同的项目名称）。在本例中，项目被命名为'VMOD Import Tutorial'

• 为Visual MODFLOW Flex项目选择一个数据存储库，选择是否为项目创建一个文件夹，并根据需要提供描述。

• 点击[导入]

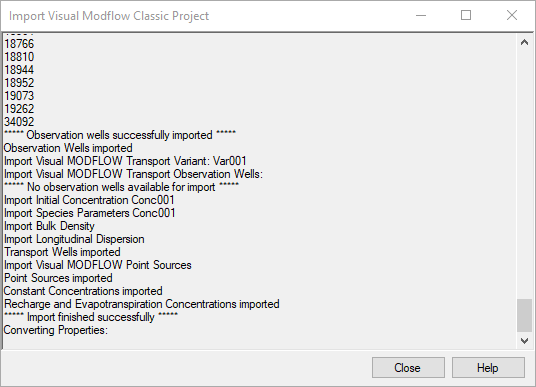

• 会加载一个对话框窗口，显示模型导入的进度：

对话框窗口应指示所有模型元素已成功导入。请注意，可能会生成一些警告消息，指示没有分布的浓度。忽略这个警告。将加载以下模型组件：网格、模型属性、边界条件、MODPATH/ZoneBudget输入（即区域、粒子）和观测数据。

• 点击[关闭]

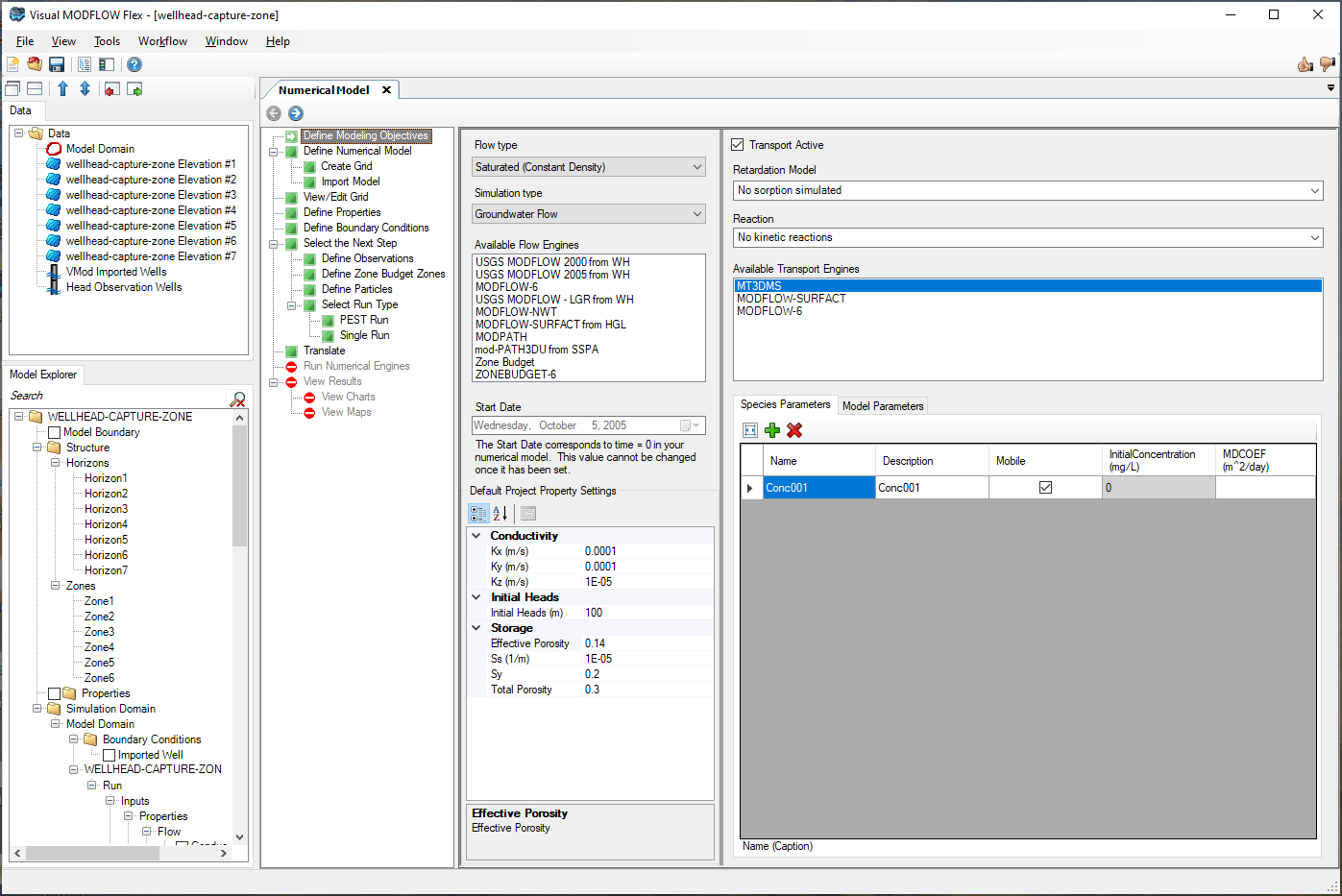

• 新的数值模型应该已完全加载，并且“定义建模目标”工作流步骤将处于活动状态：

您现在可以继续进行常规的数值建模工作流，转到本教程标题为“查看/编辑网格”的部分。

Creating the Project and Import Model Files

本节描述了将MODFLOW项目文件（独立于Visual MODFLOW Classic/Flex界面开发）导入Visual MODFLOW Flex界面的步骤。该过程也可用于导入Visual MODFLOW Classic项目，但在前一部分（针对Visual MODFLOW Classic项目）中概述的过程更为简化。

• 启动Visual MODFLOW Flex

.

• 选择[文件]，然后选择[新项目..]。创建项目对话框将出现。

• 输入项目名称'Import Tutorial'。

• 点击[

]按钮，并导航到希望保存项目的文件夹，然后点击[确定]。

• 定义您的坐标系和基准面（或者只需保留默认的本地笛卡尔坐标系）。

• 对于此项目，默认单位将是合适的。

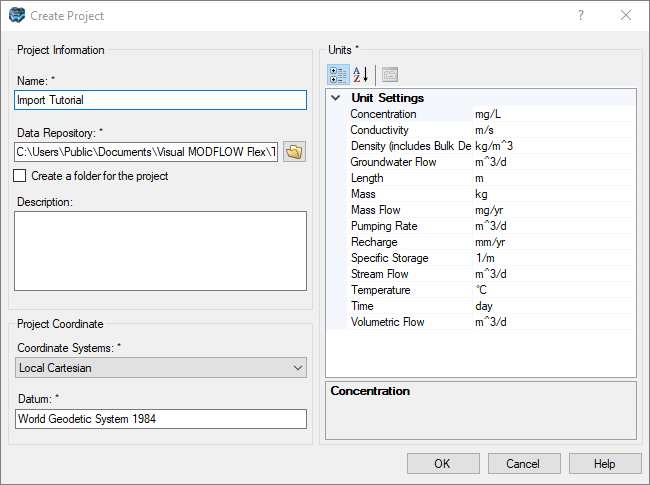

创建项目对话框现在应该如下所示（单位可能不同）：

• 点击[确定]。 工作流选择屏幕将出现。

• 选择[数值建模]，数值建模工作流将加载。

• 在此步骤中，您定义模型的目标和默认参数。



• 对于开始日期，展开日期选择器，并选择1/1/2000。

请注意：对于数值模型，开始日期仅在您决定以绝对时间导入抽水井或观测数据时才相关；MODFLOW始终使用相对时间，其开始时间为0（天或秒）。

• 点击[

]（下一步）以继续。

• 在这一步ÿ
