层级结构

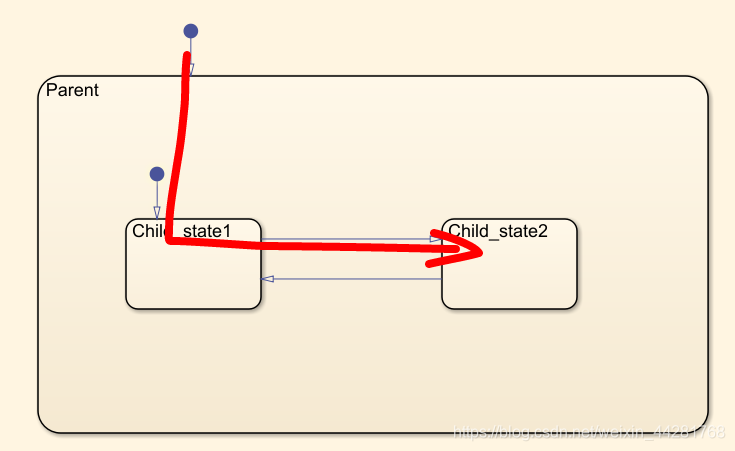

Stateflow中，可以在状态中创建状态，再创建状态，无限套娃。。。如下如图，我在一个状态框里面又画了两个状态框。这里面，外面的框被称为父级，里面的状态被称为子级。其运行顺序如红线所示，里外两个框都有一个大圆点和箭头，这个大黑点与箭头就是stateflow运行的起始位置。

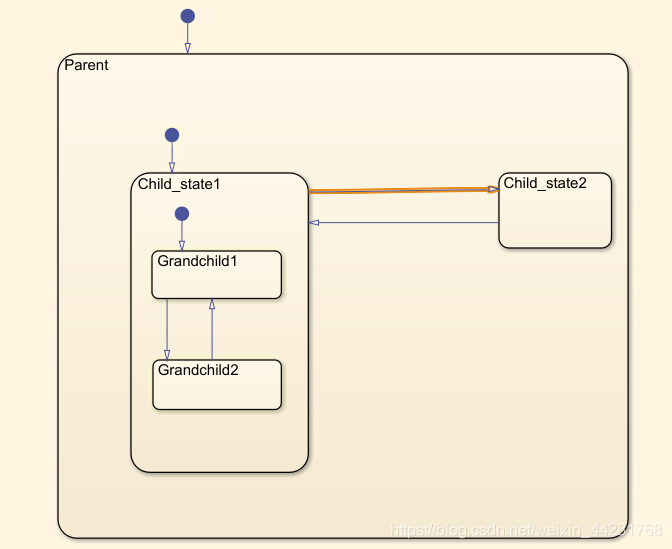

如下图，可以进行不断地套娃：



那么层级结构有何作用？这个很难简单讲清楚，这个我感觉各个使用者的体会可能会有所不同，我这里讲一下我的感受，用Demo举例说明可能更好理解。

如上，一个CD机有多重功能，就像我们电CD机菜单的时候，一个菜单下面会有子菜单。假如把所有的功能都全部平铺出来，放到一个级别中来演示，那么用
