snubber电路/吸收电路

使用场景

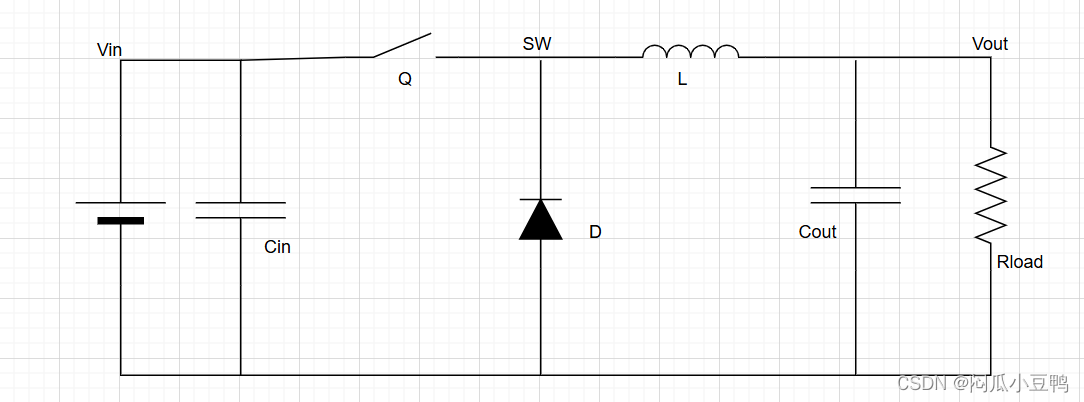

这是我们常见BUCK电路的拓扑图：

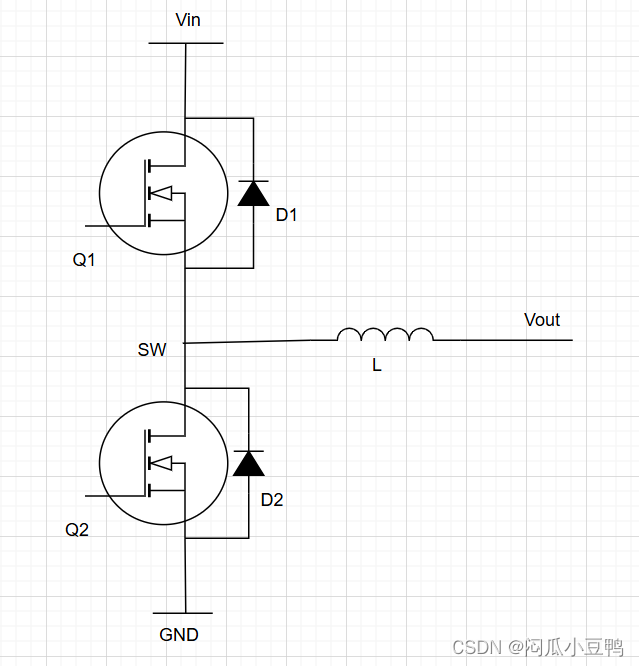

同步BUCK通常会用两个NMOS管来代替Q与D（Q1代替Q，Q2代替D），如下图：

1.Q1断开，Q2闭合时，由电感L为负载供电，Q2电流方向为GND→SW；
2.Q2断开后，由于有体二极管D2，电流方向依旧为GND→SW，D2正向导通；
3.Q1闭合，Q1快速导通，而D2不会立即截至，会有一个反向电流Ir（由于二极管的反向恢复特性）；因为电路中会有一个寄生电感L1，所以SW处的电压为Vsw=L1*di/dt，即在SW处会产生一个很大的过冲；
4.同时，由于Q2有一定的寄生电容，寄生电容以寄生电感一起构成LC震荡电路，由于二极管反向恢复特性形成的能量会在电路中震荡，缓慢衰减，进而造成振铃；

这里的过冲和振铃形成的最根本原因是：二极管的反向恢复特性；
在很多使用两个MOS管相互配合使用的电路中都会出现以上问题，eg：BUCK，BOOST，BUCK-BOOST，D类功放输出端等等；
在这些电路中，我们都需要使用snubber电路来处理常出现的过冲和振铃问题；

吸收原理

1.针对过冲
Q=CV，减小电荷量Q与增大电容量C，都能有效减小过冲；
所以，snubber电路中的电容可以有效减小SW处的过冲；
2.针对振铃
snubber电路中的电阻将振铃的能力以热能的形式消耗掉；

电路计算

在设计snubber电路时，我们一般要先预留出snubber电路中的电阻和电容的位置不贴，等回板会通过测量振铃的频率再来计算电阻与电容的值来调试，最终选择出合适的阻值与容值；
但是预留的位置大小无法再改变，因此在设计电路图阶段就需要估算出snubber电路中电阻的功率，以便选择合适的封装；

电阻功率

一般情况下，Vin与fsw都已知，而Csnub一般按1nf来计算；（Csnub如果太大，电容存储能量为1/2CV²，且每次循环消耗，会对效率有影响。）
按上式可以计算出电阻的功率，根据计算结果来选择合适的封装，注意要留出一定余量；
