毫米波雷达形变监测之SAR模式

由于RAR模式只能监测LOS方向的形变信息,无法对其它方向的形变信息进行监测。因此为了更加适用于复杂环境下的形变监测,比如滑坡和矿区等,人们使用GBSAR地基合成孔径雷达进行干涉测量。

SAR模式的形变监测雷达是指雷达配合滑轨形成更大的天线孔径,以实现更高的角度分辨率和更丰富的信息

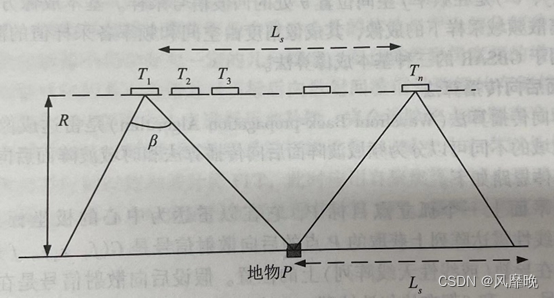

合成孔径技术(SAR)实际上是一种多普勒分析技术。这种技术是利用运动的雷达在同一距离单元中不同的方位向散射体之间微弱多普勒频移的差别来提高方位维分辨率。即:合成孔径技术就是用一个天线的运动来等效一个长天线。

GBSAR的形变监测流程为:首先需要通过对该目标区域进行SAR聚焦成像,获得不同时刻的SAR复数图像集合。再通过干涉处理,获得该目标区域的干涉相位数据集合,最后进行相位解缠以及形变反演。

其中,SAR成像算法、相位解缠、以及形变反演原理之前的博客都写过,这里就不在重复。

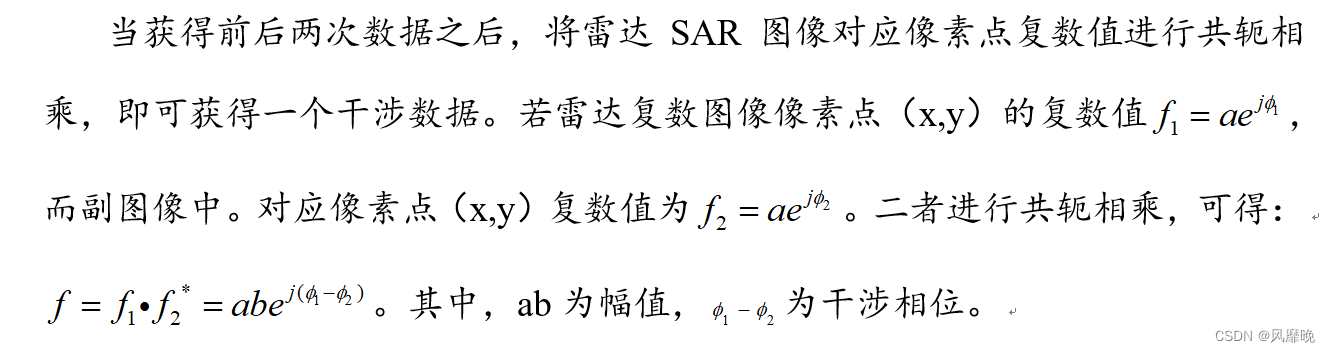

说一下干涉相位数据如何获得:

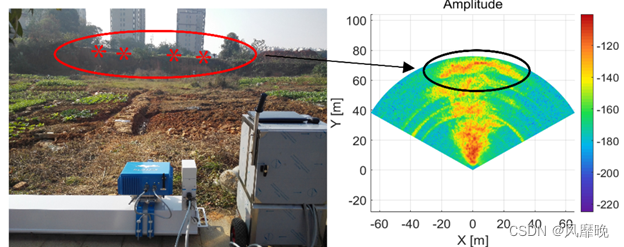

实验场景和成像结果:

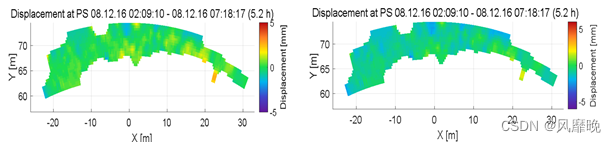

干涉图:

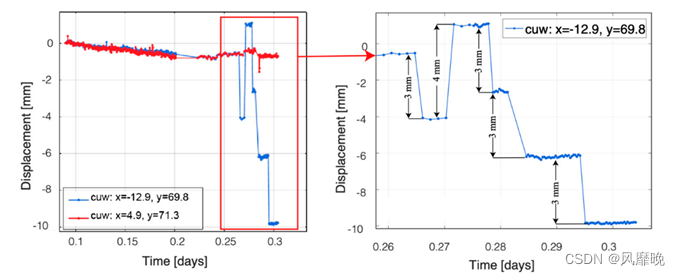

形变折线图:





Reference:

[1]邵泽龙. 基于FMCW GBSAR的微形变监测技术研究[D].中国科学院大学(中国科学院国家空间科学中心),2019.

[2]岳建平. GBSAR监测技术及其应用.武汉大学出版社.

[3] Long S, Tong A, Yuan Y, et al. New approaches to processing ground-based SAR (GBSAR) data for deformation monitoring[J]. Remote sensing, 2018, 10(12): 1936.
