1.Rule 90
Rule 90 is a one-dimensional cellular automaton with interesting properties.

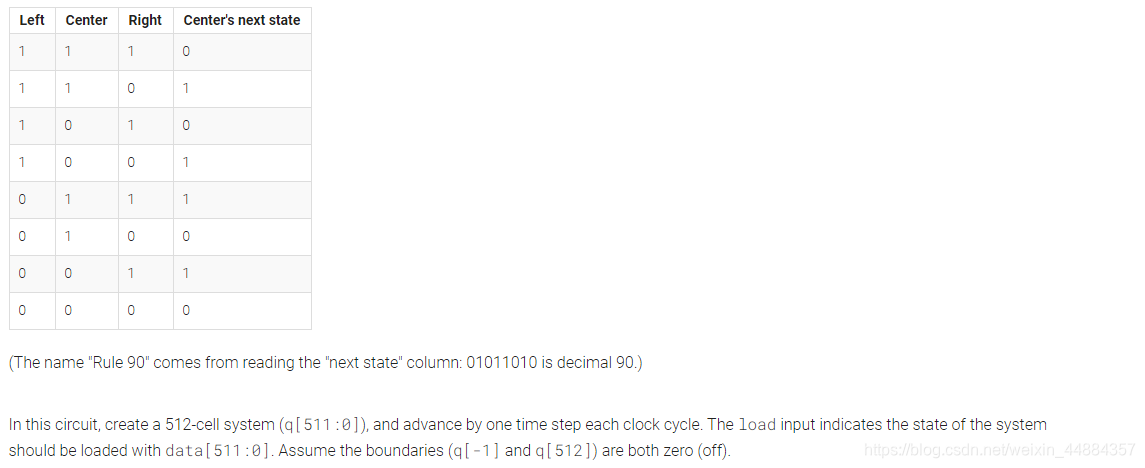

The rules are simple. There is a one-dimensional array of cells (on or off). At each time step, the next state of each cell is the XOR of the cell’s two current neighbours. A more verbose way of expressing this rule is the following table, where a cell’s next state is a function of itself and its two neighbours:
在这里插入图片描述
错误答案：

module top_module(
    input clk,
    input load,
    input [511:0] data,
    output [511:0] q );

    always@(posedge clk)begin
        if(load)
            q<= data;
        else
            q[510:1] <=q[511:2] ^ q[509:0];
            q[511] <=q[510];
    	    q[0] <= q[1];
    end


endmodule

在这里插入图片描述

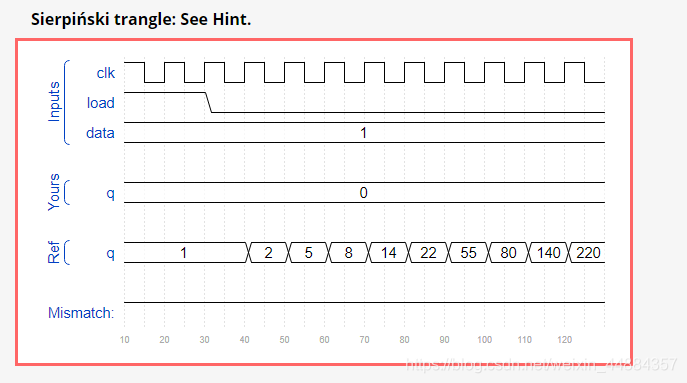

错误处就是else中没有使用begin-end.应养成良好的代码习惯，每个层次用begin-end,哪怕该层次中只有一句话，因为你后面可能会扩写该层次，然后忘记加begin-end了，导致出错。还有在verilog一个代码块中对同一变量多次赋值，只保留最后一次赋值结果，如上代码中，q[0]在load时就load的q[1]，即数据没有装载进去；不允许在不同块中对同一变量进行赋值。
改正时加上个begin-end就好了。

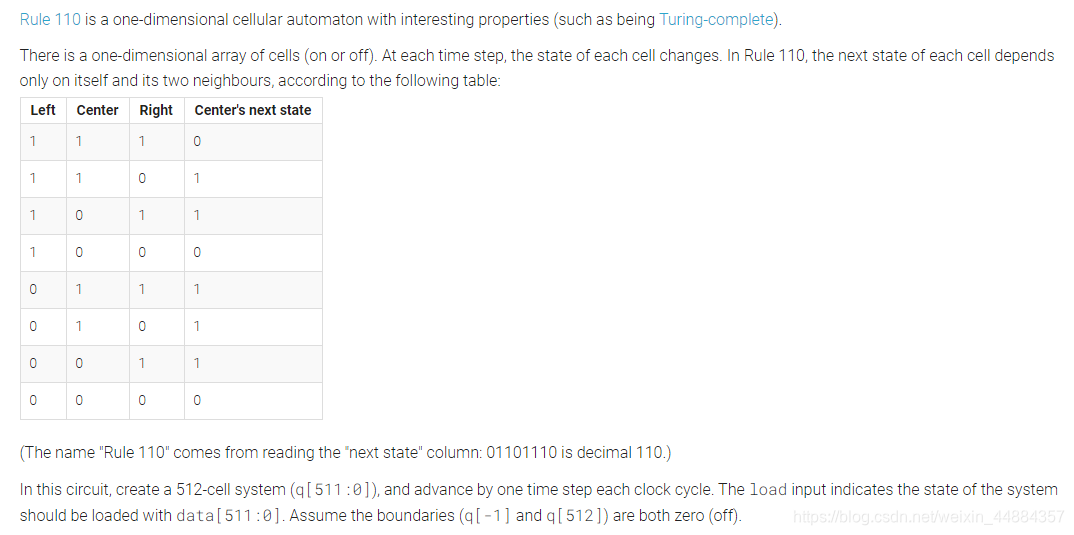

2.Rule110
在这里插入图片描述
Rule110就没有Rule90那样简单的异或关系了，可列真值表进行化简。
另，由于关系复杂，q[511]和q[0]的值也不便单独给出，可设一wire型变量q_left,q_right,便于统一处理。

module top_module(
    input clk,
    input load,
    input [511:0] data,
    output [511:0] q
);
    wire [511:0] q_left, q_right;
    assign q_left = {1'b0,q[511:1]};
    assign q_right = {q[510:0],1'b0};


    always@(posedge clk) begin
        if(load)
            q <= data;
    else  begin
        q <= (q & ~q_right) | (~q_left & q_right) | (~q & q_right);
    end
        end
endmodule
