一些前言

传送门

一些前言
购买考虑
Setup ZED2
- 将zed sdk导入Unity
关于分辨率
simple AR示例程序
使用DJI倾斜摄影进行3d建模

购买考虑

一开始在zed2i和zedmini之间考虑了很久。

硬件差异
ZED2i：ZED2i配备了更强大的硬件，支持更高的分辨率和更远的深度感知范围。它使用更先进的传感器，能够提供更准确的深度映射和立体视觉效果，适用于更复杂的应用场景，如自动驾驶、机器人导航等。
ZED Mini：ZED Mini则是一款更紧凑的版本，专为增强现实（AR）和虚拟现实（VR）等应用设计。它体积更小，适合集成到头戴设备或更小型的设备中，虽然深度感知性能比ZED2i略逊一筹，但仍然能够提供高质量的空间映射和定位功能。

流媒体传输
ZED2i：它可以通过ZED SDK进行流媒体传输，这意味着它依赖于Stereolabs的ZED SDK来处理视频和深度数据的传输。ZED SDK提供了一套强大的工具，用于捕捉、处理和流式传输数据，支持深度图、点云、轨迹等多种数据格式，并且能够在计算机端进行实时处理。
ZED Mini：ZED Mini则支持通过IP直接流式传输数据（“Stream anywhere over IP”），这意味着它可以通过网络将数据发送到远程设备，而不依赖ZED SDK。这种方式简化了连接和数据传输的复杂度，适合需要远程访问或在分布式系统中使用的场景。

应用场景
ZED2i：由于其强大的深度感知能力和更大的视场，它适用于复杂的机器人、自动驾驶系统和需要精确空间感知的工业应用。
ZED Mini：更适用于移动设备或增强现实的应用场景，如AR眼镜、VR头显等设备。它的体积小且轻便，适合对尺寸有严格要求的应用。
简而言之，ZED2i适合需要高性能深度感知和计算能力的场景，而ZED Mini则更适合便携性和增强现实、虚拟现实等轻量级应用。而关于流媒体传输的区别，ZED2i依赖于ZED SDK来管理和传输数据，而ZED Mini则可以通过IP直接进行流媒体传输，给用户更多灵活性。

最后因为需要防水加使用场景比较复杂选择了zed2i。

Setup ZED2

安装coda
安装zedsdk

将zed sdk导入Unity

使用 ZED 在 Unity 中开发应用程序，需要满足以下条件：
（1）下载并安装最新的 ZED SDK。
（2）通过 Unity 的包管理器安装 ZED SDK 插件：
导航到 Editor 中的 Window -> Package Manager
点击左上角的 “+” 按钮，然后选择 “Add package from git URL…”
将此 URL 复制到字段中，然后单击 Add：
https://github.com/stereolabs/zed-unity.git?path=/ZEDCamera/Assets

注意：国内不要使用这个方法，我尝试了三个小时，就算是vpn也下载超时
建议更换为：

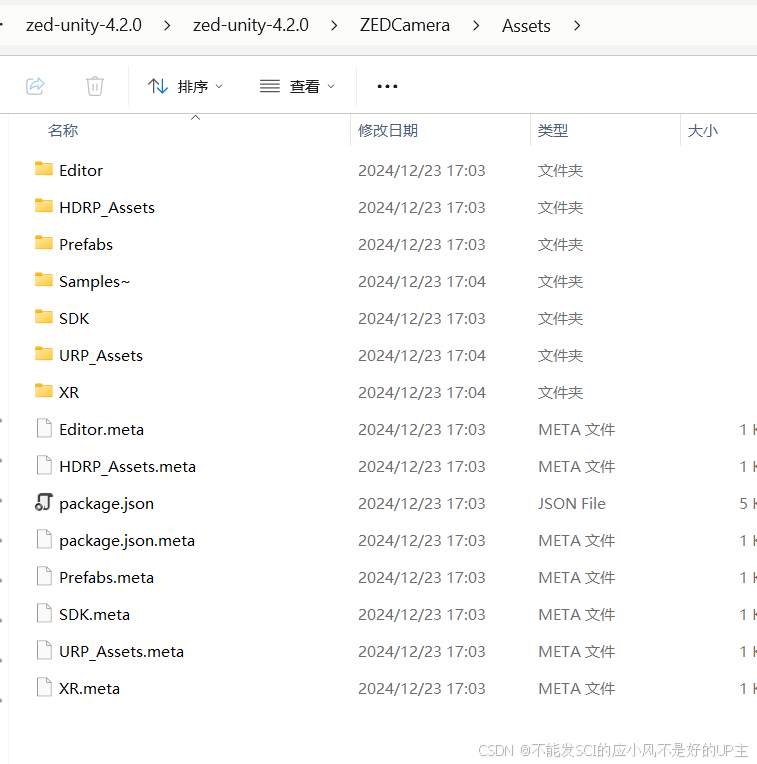

下载zip文件，解压，然后从本地电脑添加package：选择package.json
在这里插入图片描述
然后就大概率成功了。

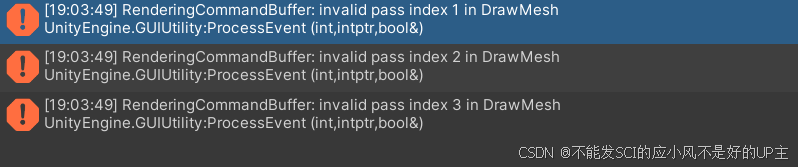

之后大概率/随机会出现这个warning：
在这里插入图片描述

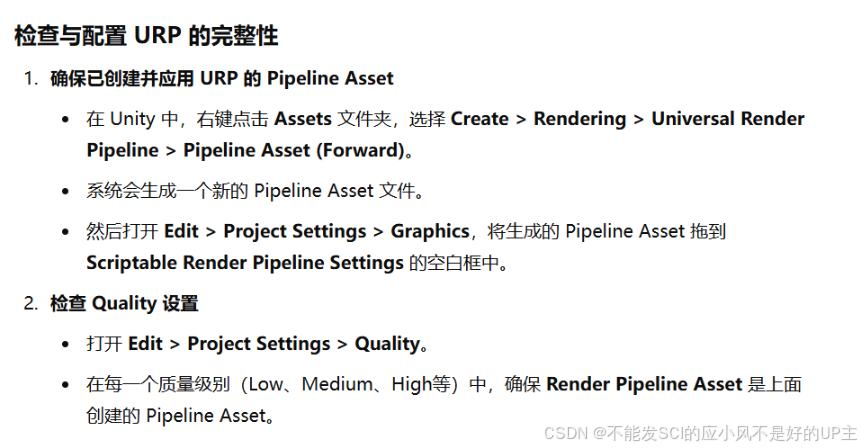

虽然官方建议是：

但是亲测这个解决方案没有用。建议先在package manager中确认一下是否安装了universal RP。
如果安装了，那就重开一下项目，如果还有就无视他吧。
我搏斗了两个小时，完全无法解决，询问了一下大佬，大佬说这个算是unity日常抽风。
果然，在我重启了一次电脑，接完了一杯水后，莫名其妙就不报这个错误了。

关于分辨率

zed2i输出的是4416*1242分辨率的视频，是双目摄像头的常见格式。因为是sidebyside格式，每只眼睛的分辨率为 2208×1242（左右各一半）。按横向比例来看，这比标准的 1080p（1920x1080）稍高一点，属于超宽屏，分辨率略高于 1080p。严格来说，2208×1242 并不完全符合标准 2K 的定义，但接近 2K 的范畴。常见 16:9 的 2K 分辨率（QHD）为 2560×1440，这是常见的“2K”分辨率之一，主要用于显示器和高分辨率设备。而 2208 像素，超出了 DCI 2K 的 2048 水平分辨率，但是1242 像素，高于 1080，但低于 1440。如果把 2K 理解为横向分辨率大约 2000 像素，那么 2208×1242 可以算是 “超 2K 分辨率”。严格标准下，它不完全符合 DCI 2K 或 QHD 的定义，但在实际应用中，多数人会认为它已经达到或超过 2K 清晰度。（PS：我尝试在vive中打开这个视频，我感觉完全没有达到1080p的清晰程度，暂时不知道为什么）

simple AR示例程序

遇到的第一个问题是：运行后显示"Unable to open camera"

显示unable to open camera后，在相机软件中可以看到zed相机连接很不稳定，一直在断联重新连接，我原本以为是线接触不良。但是重启后是正常的，运行程序后才又开始了。最后通过修改resolution解决了-————————改为1080p 30fps。
在这里插入图片描述猜测可能的原因是
1.带宽限制
高分辨率（例如 2K 或更高）的视频流需要更高的 USB 带宽。如果你的电脑的 USB 接口带宽不足，可能会导致相机数据传输不稳定，从而引发“接触不良”或断开的问题。

2.硬件性能瓶颈
高分辨率和帧率会对电脑的 CPU 和 GPU 造成更大的压力，尤其是在实时处理立体图像时。如果硬件性能不足，可能会导致驱动或程序无法稳定运行。

3.ZED 相机的功耗
高分辨率模式会让 ZED 相机工作在更高的功耗状态。如果电源供给不足，可能会出现设备连接不稳定的问题。==

目前仍然未知怎么使用2k 30fps。
如果有大佬知道请告诉我，球球了。

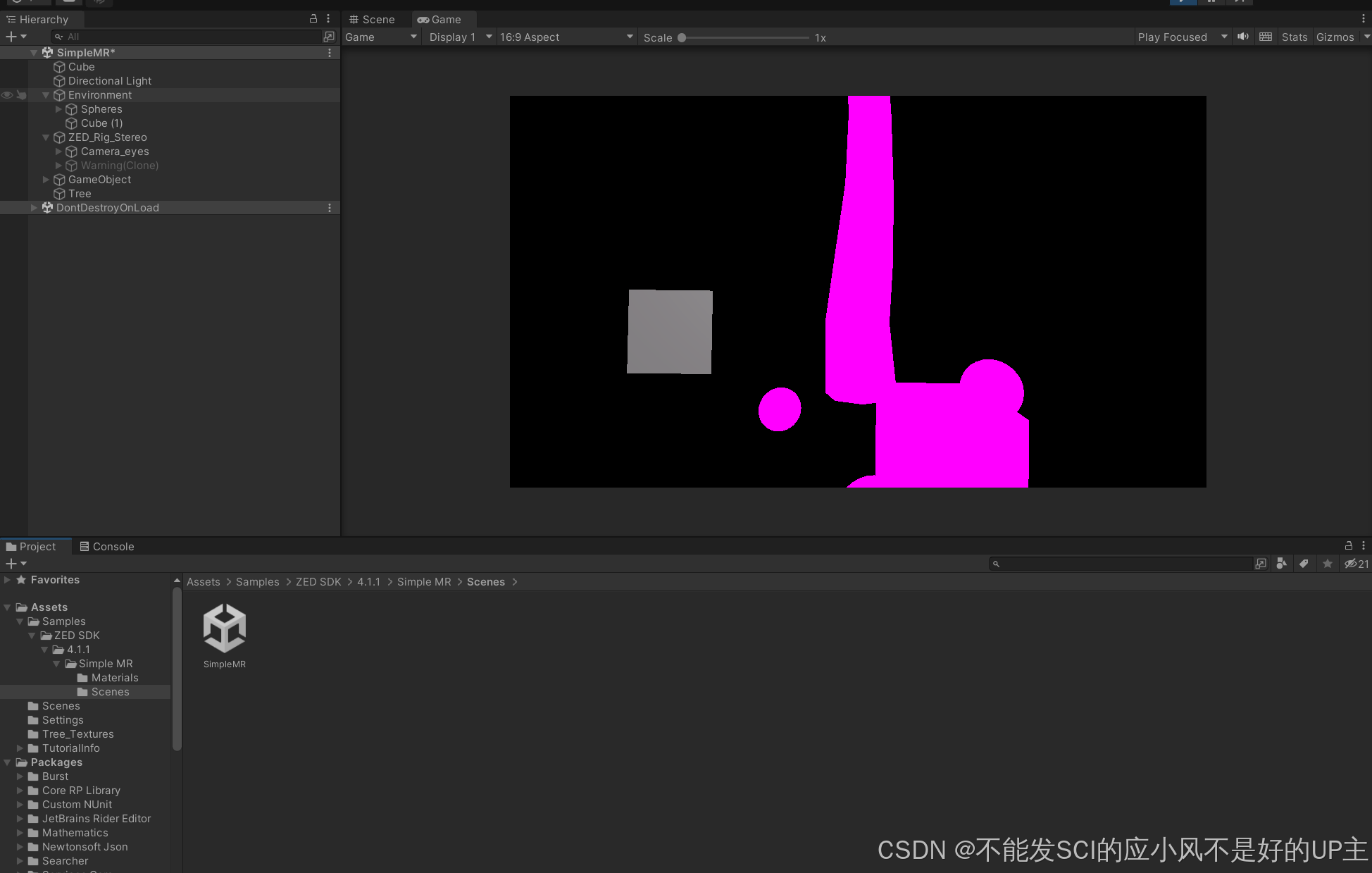

遇到的第二个问题：运行没有报错，但是显示不出摄像头传回来的视频

在这里插入图片描述

确定摄像头绑定的纹理能传回来了

Mat_ZED_Forward_Lighting_URP 应该实时绑定 ZED 摄像头的输出画面纹理：

在运行时选中相机stereo中的 frame canvas 对象，查看 Inspector 面板。
检查 Mat_ZED_Forward_Lighting_URP 的材质属性，确保主纹理（Main Texture）是否动态更新。
正常情况下，主纹理会显示 ZED 摄像头的实时画面。如果纹理为空或静态，则可能是绑定未正确完成。

如果能传回实时摄像头的纹理，那应该就是URP渲染的问题。

彻底解决这个问题：使用3D (Built-In Render Pipeline)项目模板。

Scene中的物体材质是不是粉色的

Window > Rendering > Render Pipeline Converter
确保 Scriptable Render Pipeline Settings 中已设置为 URP。
勾选全部点击 Initialize Converter
在可用的转换器列表中选择 Built-in to URP。
点击 Convert Assets 按钮。

遇到的第三个问题：我想在电脑端察看左右两个摄像头回传的视频，但是永远都只能看到左边摄像头的视频

我原来以为zed提供的这个相机的预制件不允许电脑端查看左右两个摄像头的视频，因为教程里面写了在非AR直通模式下ZED_Rig_Stereo也可以工作，但第二个未使用的 Unity 摄像机将降低性能。但是我搜到这个youtube视频电脑是可以看到sidebyside格式的：https://www.youtube.com/watch?v=9nWCCf6WCFc。

我尝试的第一个方案是：
创建好左右两个RenderTexture；并绑定了左右RenderTexture 到左右摄像头LeftEyeCamera；并且创建了材质Material，绑定了RenderTexture到Material；最后我将左右两个摄像头底下的Frame中的对象quad的mesh 的材质设置为我创建的Material。

创建 RenderTexture
在 Project 窗口创建 RenderTexture：
在 Unity 的 Project 窗口中，右键点击空白处，选择： Create > Render Texture（创建一个渲染纹理）。
为创建的渲染纹理命名，例如：
LeftRenderTexture
RightRenderTexture
设置 RenderTexture 的分辨率：
选中 LeftRenderTexture 或 RightRenderTexture，在 Inspector 面板中设置其属性。
Width 和 Height：建议设置为与目标分辨率一致（例如 1920x1080 或 1280x720）。
Depth Buffer：一般可以设置为默认值 16 位（适合大多数 3D 场景）。
其他属性可以保持默认。
绑定 RenderTexture 到摄像头
选中左眼和右眼的摄像头：
在 Hierarchy 面板中找到你的左眼摄像头（例如 LeftEyeCamera）和右眼摄像头（例如 RightEyeCamera）。
点击摄像头，查看 Inspector 面板中的属性。
设置摄像头的 Target Texture：
在 Inspector 面板中找到 Target Texture 属性。
将 LeftRenderTexture 拖动到左眼摄像头的 Target Texture 属性框中。
将 RightRenderTexture 拖动到右眼摄像头的 Target Texture 属性框中。
说明：当你将 RenderTexture 绑定到摄像头时，该摄像头的渲染内容将不再直接显示在屏幕上，而是会被输出到指定的 RenderTexture 中。
应用 RenderTexture 到材质
创建用于显示的材质：
在 Project 窗口中右键点击空白处，选择： Create > Material（创建材质）。
分别命名材质，例如：
LeftMaterial
RightMaterial
绑定 RenderTexture 到材质：
选中 LeftMaterial，在 Inspector 面板中：
找到 Main Texture 属性，将 LeftRenderTexture 拖放到这里。
对 RightMaterial 做同样的操作，将 RightRenderTexture 绑定到它的 Main Texture 属性。
应用材质到 Frame：
选中 LeftFrame（或 Frame 对象中的 Quad），找到其 Mesh Renderer 组件。
在 Materials 中，将 LeftMaterial 设置为其材质。
对右眼的 Frame 做相同操作，将 RightMaterial 应用到右眼的 Frame 上。

但是最后运行结果是No camera rendering。

后面我有注意到youtube视频里面有canvas，修改为第二个方案：

创建好左右两个RenderTexture，并绑定了左右RenderTexture 到左右摄像头LeftEyeCamera，再创建了一个canvas，在canvas中新建两个raw image，每个raw image的texture贴上我之前创建的RenderTexture，最后在创建一个Culling Mask为nothing的摄像头。（因为如果不创建一个Culling Mask为nothing的摄像头，虽然能看到两个摄像头传来的视频，但是还是会显示No camera rendering。）

我推测的原因可能是：ZED 提供的 Unity 插件可能包含自定义的渲染流程，例如quad 本身可能被设计成一种中间层，用来接收数据而不直接输出到屏幕。或者ZED 的双目渲染可能是为虚拟现实（VR）或增强现实（AR）优化的，其中 quad 的用途可能是为了投射到特定设备上，而不是直接在普通屏幕上显示。

根据 Stereolabs 官方文档的说明，ZED Unity 插件中的 Frame 对象是位于摄像机前方的四边形（Quad），其主要功能是显示来自 ZED 实时摄像头的视频。这些 Frame 对象使用特定的材质进行渲染，该材质会根据 ZED SDK 计算的每个像素的深度进行偏移，从而实现实时的遮挡和光照效果。在 ZED_Rig_Mono 预制件中，Frame 对象位于单个摄像机前方；而在 ZED_Rig_Stereo 预制件中，每个眼睛（左眼和右眼）都有各自的 Frame 对象，分别位于对应的摄像机前方。这些 Frame 对象的设计初衷是用于增强现实（AR）或虚拟现实（VR）应用，其中需要将现实世界的视频与虚拟内容进行融合。
因此，Frame 对象中的 Quad 主要用于在特定设备（如 VR 头显）上显示视频内容，而在普通屏幕上可能不会直接渲染。如果您希望在 Unity 的普通视口中显示 ZED 摄像头的实时视频，建议使用 RenderTexture 将摄像头的输出绑定到 UI 元素（如 Raw Image）上进行显示。
这种方法可以确保在非 VR 环境中正确显示视频内容。

以下是来自chatgpt的总结

整体逻辑回顾
ZED Rig Stereo 的预制件：
ZED SDK 提供了 ZED_Rig_Stereo 预制件，包含左右两个摄像头（Left Camera 和 Right Camera），分别模拟人眼立体视觉。
我们为左右眼创建对应的 RenderTexture，并将它们绑定到 Left Camera 和 Right Camera。
Raw Image 显示视频流：
在 Canvas 中，通过两个 Raw Image 显示左右眼的 RenderTexture。
每个 Raw Image 分别映射到左右眼的视频流，确保画面内容分离且对应。
解决 No Camera Rendering 问题：
Unity的默认行为要求场景中至少有一个有效的主相机进行渲染。
为了解决 No Camera Rendering 提示，需要添加一个 Culling Mask 设置为 Nothing 的额外摄像头，这个摄像头可以避免干扰你的 ZED_Rig_Stereo 的渲染逻辑。
优化和实现步骤

准备左右眼的 RenderTexture
创建两个 RenderTexture：
左眼的 RenderTexture_Left：
分辨率建议根据 ZED 相机的输出调整（如 1920x1080 或更高）。
右眼的 RenderTexture_Right：
保持与左眼分辨率一致。
绑定到 ZED_Rig_Stereo 的左右摄像头：
在 Left Camera 上设置 Target Texture 为 RenderTexture_Left。
在 Right Camera 上设置 Target Texture 为 RenderTexture_Right。
配置 Canvas 和 Raw Image
在场景中创建一个 Canvas，设置为世界空间模式：
Canvas 的 Render Mode 设置为 World Space。
调整 Canvas 的大小和位置，使其与场景的视野相符。
在 Canvas 中创建两个 Raw Image：
左眼 Raw Image：
将 Texture 设置为 RenderTexture_Left。
调整位置，使其处于左眼显示区域。
右眼 Raw Image：
将 Texture 设置为 RenderTexture_Right。
调整位置，使其处于右眼显示区域。
设置 Raw Image 的 Aspect Ratio 和 Anchor：
确保 Raw Image 的宽高比与 RenderTexture 一致，避免拉伸或变形。
添加辅助摄像头
为了解决 No Camera Rendering 的问题，添加一个辅助摄像头，设置如下：
创建辅助摄像头：
新建一个摄像头（命名为 BackgroundCamera）。
在 Camera 组件中设置：
Culling Mask：选择 Nothing，这样它不会干扰场景中的任何其他对象。
Clear Flags：设置为 Solid Color 或 Depth Only。
Depth：确保其渲染顺序低于 ZED_Rig_Stereo 的摄像头（设置为 -1）。
调整性能影响：
辅助摄像头只需要满足 Unity 的最低渲染需求，不会消耗实际性能。
如果需要进一步优化，可以禁用辅助摄像头的光照和后处理。

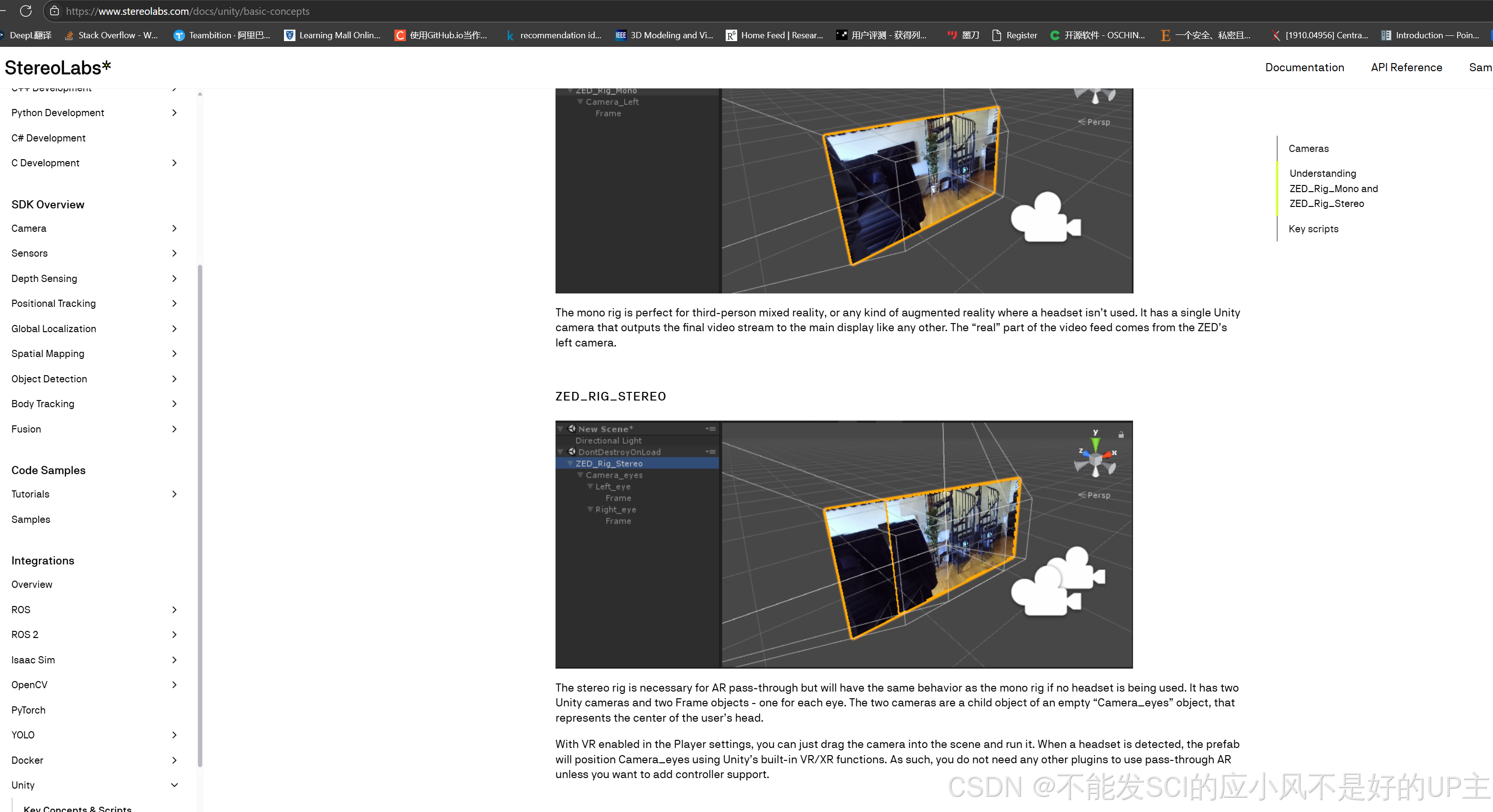

但是在zed文档中有写这么一句话：

With VR enabled in the Player settings, you can just drag the camera into the scene and run it. When a headset is detected, the prefab will position Camera_eyes using Unity’s built-in VR/XR functions. As such, you do not need any other plugins to use pass-through AR unless you want to add controller support.
