Scan Testing和Stuck -at fault

目的

1.如何用D-算法去产生pattern文件去检测一个组合电路里面的struck-at fault？
2.对一个full scan sequential design用D算法产生pattern
3.解释scan-chains扫描l链在ATPG里面是必要的？

物理缺陷Physical defect

1.开路短路，常高常低，真实存在的缺陷
2.利用fault model 建模，一个逻辑model代表一个真正的物理缺陷

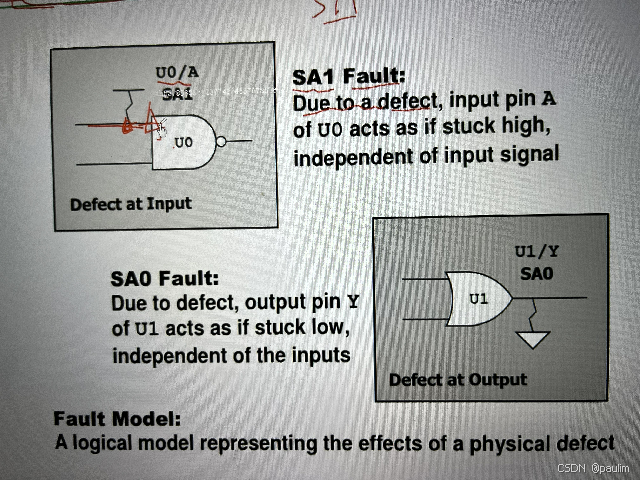

(1)Stuck -at fault model有两种：

目前比较多的都是Single struck -at fault assumption(SSAF)单点的
SA1 Fault :输入一个逻辑门的引脚PIN 0无论他输入怎么变，他一直是1
SA0 Fault：输出逻辑门的引脚出轮他怎么变，他一直是0

（2）D算法4个步骤

1.指定一个点是SA1还是SA0
2.需要驱动这个点到一个相反的值，反推他的输入是什么，有点像数独
3.设计一个合适的输入，把结果传到输出那里
4.记录pattern ，也就是STIL文件里面，用Vector{ALL= 1000 1;}这样的格式记录
注意： 0 / 1，前面那个代表的是期望值，后面1是假设他是SA1。

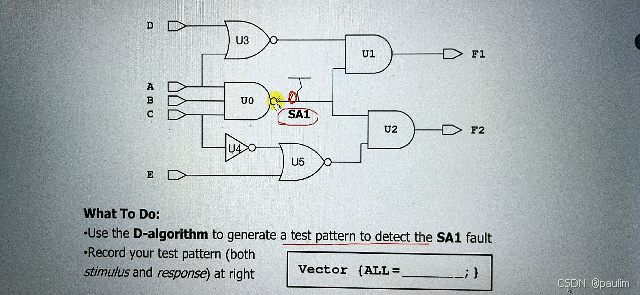

（3）组合逻辑SA1的练习

答：ABC是1，D是N代表的0或者1都可以，E是0，输出F1是X代表这个端口没用，F2是0代表这个端口输出。

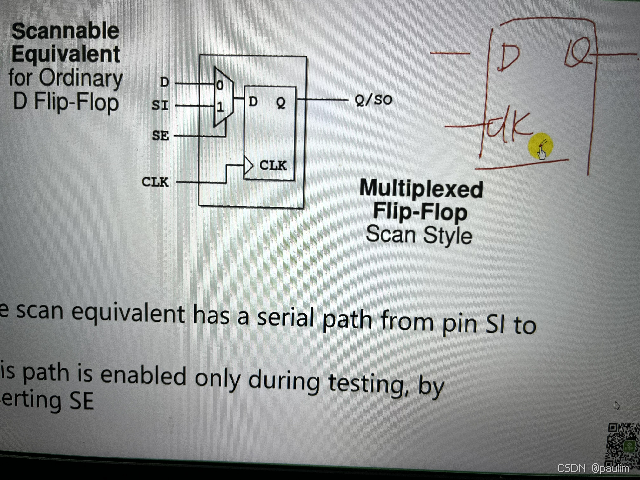

（4）带有寄存器的怎么办？

答：寄存器加一个MUX，多路选择器，当SE拉高的时候，由SI->D,SE拉低的时候D->D。

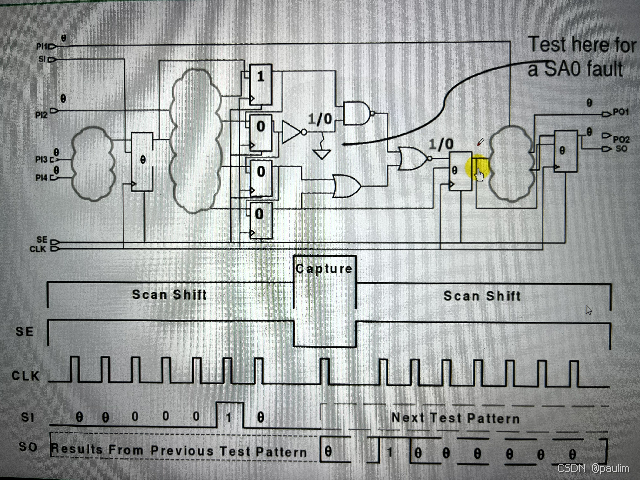

（5）时序逻辑SA0练习

答：想要测组合逻辑电路中的SA0，必须控制前面的寄存器，这时候需要换前面的寄存器为（4）所示，然后把每个寄存器串成一条扫描链，当SE拉高的时候，控制输入SI，一共给7个clock，然后把SE拉低，这时候给一个clock，目标寄存器就会直接打出一拍，后面的是组合逻辑，所以可以直接从SO看到结果，接下来每打一拍都是把之前输入值往前推。

（6）逻辑云的SA1的练习

答：要求PI1给1，SI需要给的数值寄存器有，所以先把SE拉高，给寄存器输入，在SE拉低的时候，直接给PI1输入，这时候就可以看输出PO了。

（7）Test patterns overlap的概率

答：比如一条pattern里面有两条scan chain ,在前一条发完后unload，后一条基会在开始的位置立刻load
