systemverilog学习 semaphore 和 mailbox

semaphore

在systemverilog中，信号量是内建的类，用于控制共享资源的访问和基本的同步。信号量像一个装有很多钥匙的桶。使用信号量的进程必须先从桶中获得一个钥匙，才可以继续执行，其它进程必须等待合适数量的钥匙回到桶中。
假设一种情况，两个进程都在尝试着访问一个共享的存储区域，也许一个进程尝试取写这块内存区域，而另一个进程尝试读这块内存区域，这样会导致一个不可预知的结果。因此需要使用信号量来克服或者避免这种情况。
信号量提供如下方法：
new()

semaphore_name = new(number_of_keys)

• 创建一个拥有number_of_keys的信号量在一个桶中，这里的number_of_keys是一个integer类型的变量。
• 默认key的数量是0.
• 这个构造函数将会返回一个信号量实例或者是一个NULL（当这个信号量没有被创建成功）

put():
这个方法用来返还信号量中keys。使用方法如下：

semaphore_name.put(number_of_keys); or semaphore_name.put();

当调用semaphore_name.put()方法时，会返回number_of_keys个keys给信号量，默认归还key的数量时1.

get()

get()方法用来从信号量中获取keys。使用方法如下：

semaphore_name.get(number_of_keys); or semaphore_name.get();

• 如果能获得指定数量的Keys,则该方法执行完成后，将会继续执行后面的语句。
• 若没有获得指定数量的Keys,那么这个进程将会被堵塞住，直到获得指定数量的Keys.
• 默认获得Key的数量是1.

try_get()
try_get()方法用来从一个信号量获取指定数量的Keys，但是不会被堵塞。使用方法如下：

semaphore_name.try_get(number_of_keys); or semaphore_name.try_get();

• 若可以获得指定数量的keys,那么当该方法执行完成之后，将会继续执行后面的语句。
• 若没有获得指定数量的语句，那么这个方法将会放回0，并且还会继续执行的后面的语句。
• 默认获得的信号量的key的数量是1。

例子1：

module semaphore_ex;

    semaphore sema;             //declaring semaphore sema

    initial begin
        sema = new(1)   ;       //creating sema with '1' key
        fork
            display();          //process-1
            display();          //process-2
        join
    end

    //display method
    task automatic display();
        sema.get();             //getting '1' key from sema
        $display($time, "\t Current Simulation Time");
        #30;
        sema.put();             //putting '1' key to sema
    endtask

endmodule

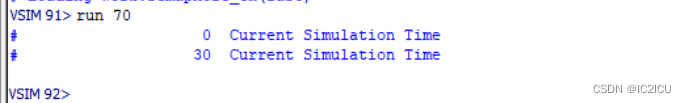

在上面例子中，fork join理论上并行执行，但总会有其中一个进程通过get方法获得一个key，从而会阻塞另一个进程。另一个进程只有当第一个进程把key归还才可以继续执行。其执行结果如下：

例子2

module semaphore_ex;

    semaphore sema;             //declaring semaphore sema

    initial begin
        sema = new(4);          //creating sema with '4' keys
        fork
            display();          //process-1
            display();          //process-2
            display();          //process-3
        join
    end
        //display method
        task automatic display();
            sema.get(2);        //getting '2' key from sema
            $display($time,"\tCurrent Simulation Time");
            #30;
            sema.put(2);        //putting '2' key
        endtask

endmodule

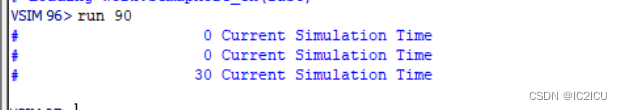

上面例子中，开启三个进程，每个进程先获取两个key，然后等待30个时间范围返回2个key。但是由于key的总量是4，因此必然只有两个进程获取key，另外一个进程必须等待其它进程归还足够量的key。其执行结果如下：

例子3：

module semaphore_ex;

    semaphore sema;             //declaring semaphore sema

    initial begin
        sema = new(1);          //creating sema with '1' key
        fork
            display(1);         //process-1
            display(2);         //process-2
            display(3);         //process-3
        join
    end

//display method

task automatic display(int key);
    sema.get(key);              //getting 'key' number of keys from sema
    $display($time,"\tCurrent Simulation Time,Got %0d keys",key);
    #30;
    sema.put(key+1);            //putting 'key' number of keys to sema
endtask

endmodule

上面这个例子中，display操作传入的是进程获得key的数目，创建实例sema时共有一个Key，但是每个进程都会多还一个key。所以我们可以通过input方法，可以增加信号量实例的key的数目。

mailbox

邮箱是一个沟通机制，允许信息在不同的进程之间相互交换。发送方向将数据传至信箱，临时存储于系统定义的存储对象memory object，然后在传递给接收方。可以联想实际的邮件。
根据信箱的大小，把信箱分为有界信箱（bounded mailbox）和无界信箱（unbounded mailbox）。有界信箱的大小是给定的，当达到一个上界时，那么信箱就会满。一个进程如果想向一个满的信箱发送消息，那么这个进程将会被挂起，知道有足够的空间存放它上传的信息。无界邮箱则是没有限定信箱的存储空间大小。
根据邮箱的类型划分，可以划分为通用信箱（generic mailbox）和参数化信箱（parameterized mailbox）。
通用邮箱也叫做无类型信箱，即是一个信箱可以收发任意类型的数据，声明形式如下：

mailbox mailbox_name;

参数化信箱用来传输特定类型的数据，其声明形式如下：

mailbox #(type) mailbox_name;

下面列举出mailbox提供的方法：

new();           - Create a mailbox
put();           - Place a message in a mailbox
try_put();       - Try to place a message in a mailbox without blocking
get(); or peek();- Retrieve a message from a mailbox
num();           - Returns the number of messages in the mailbox
try_get(); or try_peek();  - Try to retrieve a message from a mailbox without blocking

new():
邮箱是通过new方法创建的，可以加入参数设置信箱大小，不传入参数则默认信箱的大小为1。

mailbox_name = new();        // Creates unbounded mailbox and returns mailbox handle

mailbox_name = new(m_size);  //Creates bounded mailbox with size m_size and returns mailbox handle ,where m_size is integer  variable

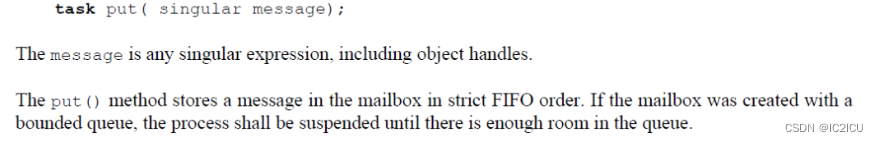

put()
:该方法把传入的参数存储于信箱中，信箱的数据采用fifo顺序，注意当有界信箱满了，该方法将会等待信箱由足够空间才会返回

try_put
try_put：该方法与put类似,区别是信箱满时，该方法返回0，如果不满则返回正数

get()
get:该方法从信箱中取出数据，取出的数据会移除信箱。信箱空时，该方法会等待有数据存入信箱，如果要取出得message类型和信箱存储数据类型不一致，会报运行时run-time错误

num
num:该方法返回邮箱中信息message的数目

例子

//-------------------------------------------------------------------
//Packet
//-------------------------------------------------------------------
class packet;

    rand bit [7:0]  addr;
    rand bit [7:0]  data;

    //display randomized values
    function void post_randomize();
        $display("Packet::Packet Generated");
        $display("Packet::Addr=%0d,Data=%0d", addr, data);
    endfunction

endclass

//-------------------------------------------------------------------
//Generator - Generate the transaction packet and send to driver
//-------------------------------------------------------------------
class generator ;

    packet pkt;
    mailbox m_box;
    //construction,getting mailbox handle
    function new(mailbox m_box);
        this.m_box = m_box;
    endfunction

    task run;
        repeat(2)begin
            pkt = new();
            pkt.randomize();        //generating packet
            m_box.put(pkt);         //putting packet into mailbox
            $display("Generator::packet Put into Mailbox");
            #5;
        end
    endtask
endclass

//-------------------------------------------------------------------
//Driver - Gets the packet from generator and display's the packet items
//-------------------------------------------------------------------
class driver;

    packet pkt;
    mailbox m_box;

    //constructor, generating mailbox handle
    function new(mailbox m_box);
        this.m_box = m_box;
    endfunction

    task run;
        repeat(2)begin
            m_box.get(pkt);     //getting packet from mailbox
            $display("Driver:Packet Recieved");
            $display("Driver:Addr=%0d Data=%0d",pkt.addr, pkt.data);
        end
    endtask

endclass

//-------------------------------------------------------------------
//  tbench_top
//-------------------------------------------------------------------

module mailbox_ex;

    generator gen;
    driver dri;
    mailbox m_box;              //declaring mailbox m_box

    initial begin
        //creating the mailbox, Passing the same handle to generator and driver
        //because same mailbox should be shared in-order communicate
        m_box = new();          //creating mailbox

        gen = new(m_box);       //creating generator and passing mailbox handle
        dri = new(m_box);       //creating driver and passing mailbox handle
        //-------------------------------------------------------------------
        fork
            gen.run();          //process-1
            dri.run();          //process-2
        join
        //-------------------------------------------------------------------
    end

endmodule

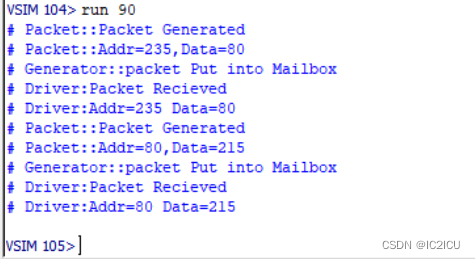

在上面例子中，类packet拥有两个随机变量，且在类中定义了回调函数post_randomize函数来打印随机变量的值。类generator拥有一个packet句柄和一个packet句柄,构造函数new传入mailbox句柄，给句柄赋值给类内mailbox句柄，此外还定义了任务run，重复两次创建packet句柄，随机化，将句柄送入信箱。类driver于类generator的结构相似，只不过类dirive的run任务是定义是从有信箱中取出pkt。在module中，先创建信箱句柄，然后将句柄传入generator和driver类的构造函数中，通过fork-join开辟两个类的run进程。执行结果如下所示：
