PCB尺寸标注 及 删除

一、添加尺寸标注

1、
在这里插入图片描述

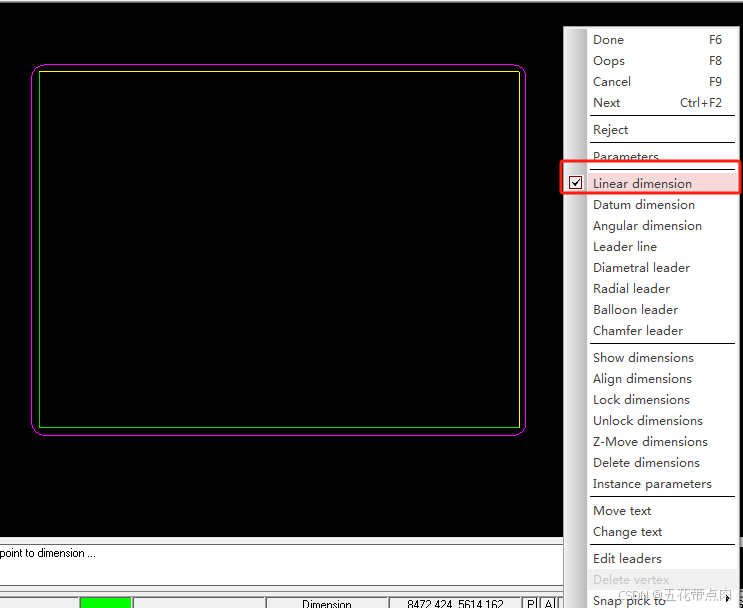

2、右键

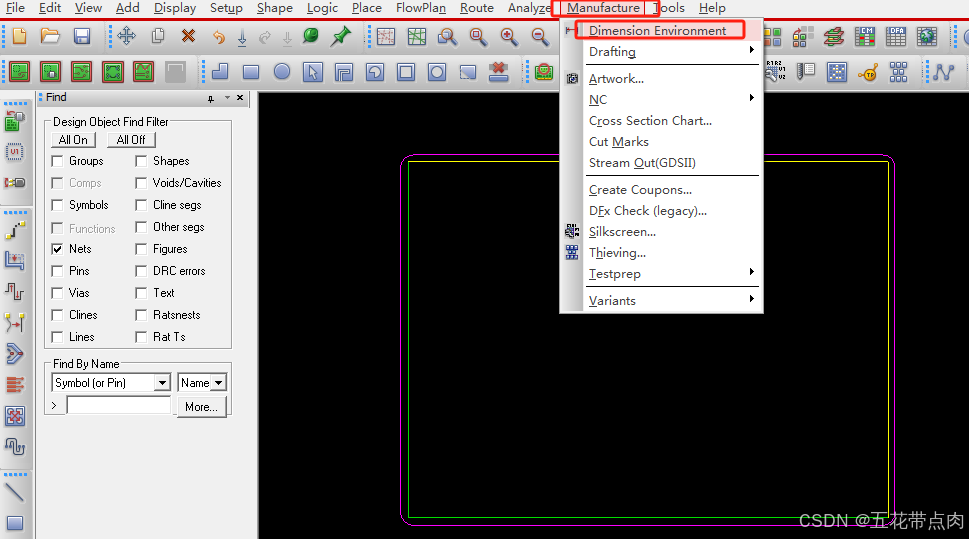

在这里插入图片描述对象选择：
在这里插入图片描述

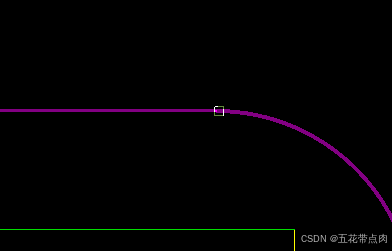

3、左击需要标注尺寸的第一个线段
在这里插入图片描述

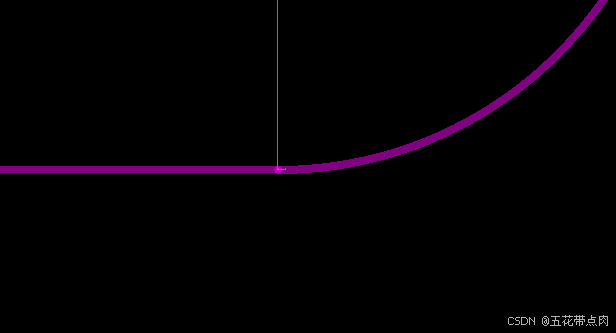

4、左击需要标注尺寸的第二个线段
在这里插入图片描述

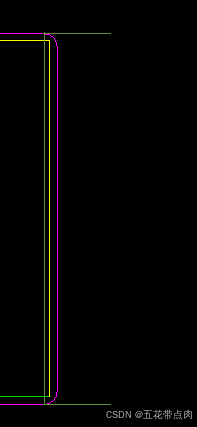

5、往外拉
在这里插入图片描述6、拉出后，左击，然后右键 “done”

在这里插入图片描述7、参数设置
