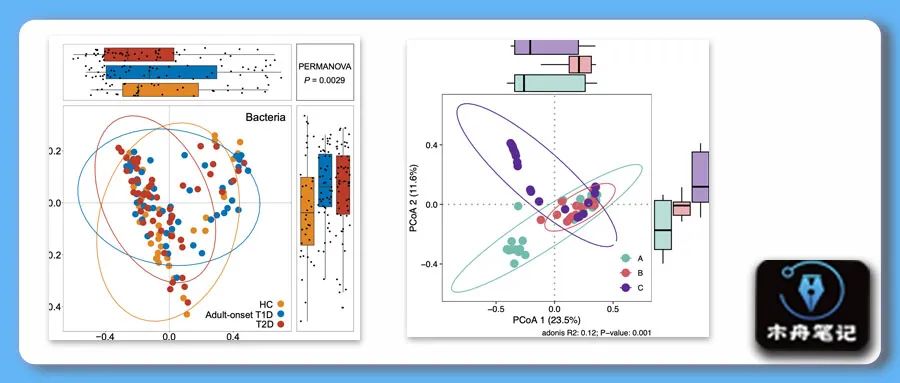

这图怎么画| PCoA可视化+边缘箱线图+PERMANOVA分析

pcoa+marginal

写在前面

【这图怎么画】系列的图都来自VIP群里同学的提问。推文只是对图片的复现，不代表作者对图片展现形式的认同。欢迎同学们在群里分享有意思的图片。

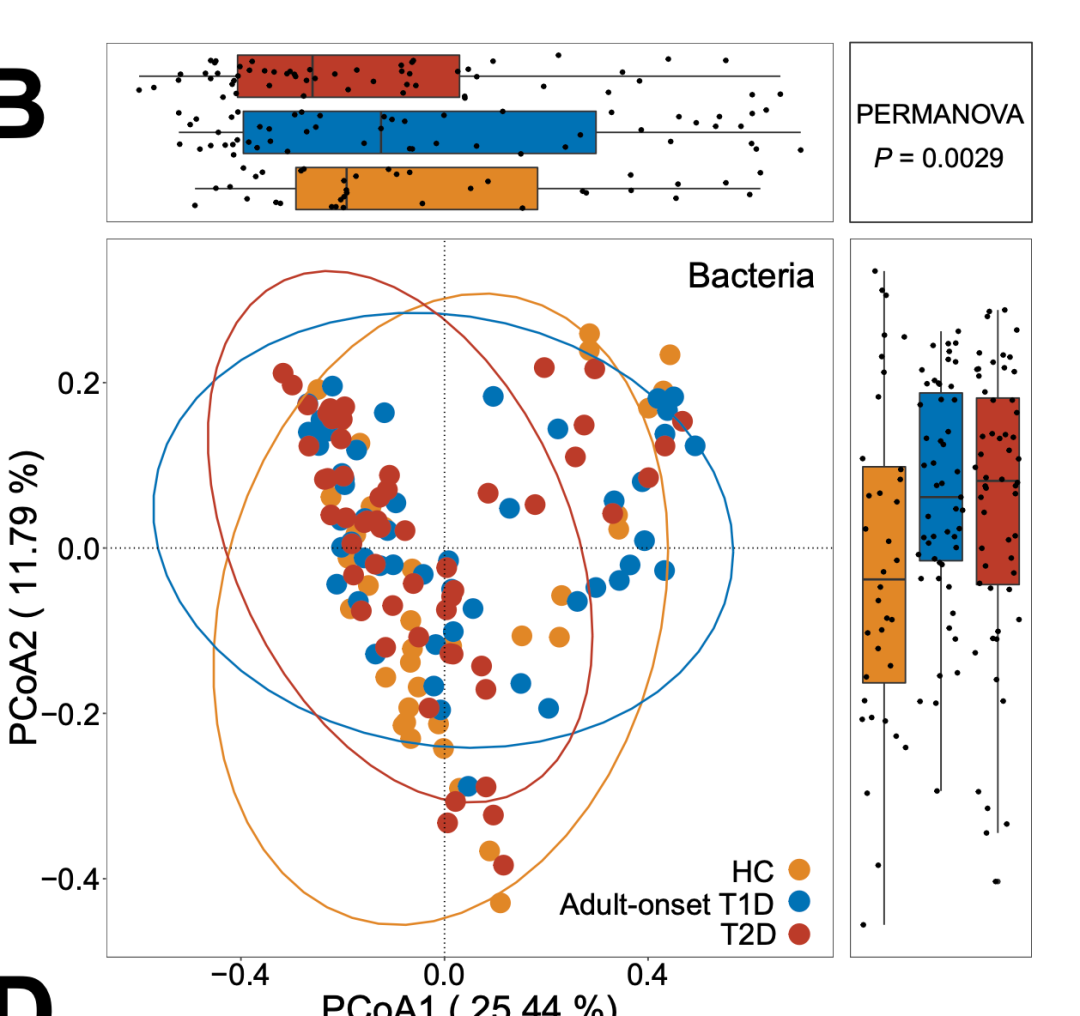

本期图片

image-20231016004006757

❝

Doi：https://doi.org/10.1016%2Fj.eclinm.2023.102132

❞

既往相关推文：R实战 | 置换多元方差分析（以PCoA的PERMANOVA分析为例）

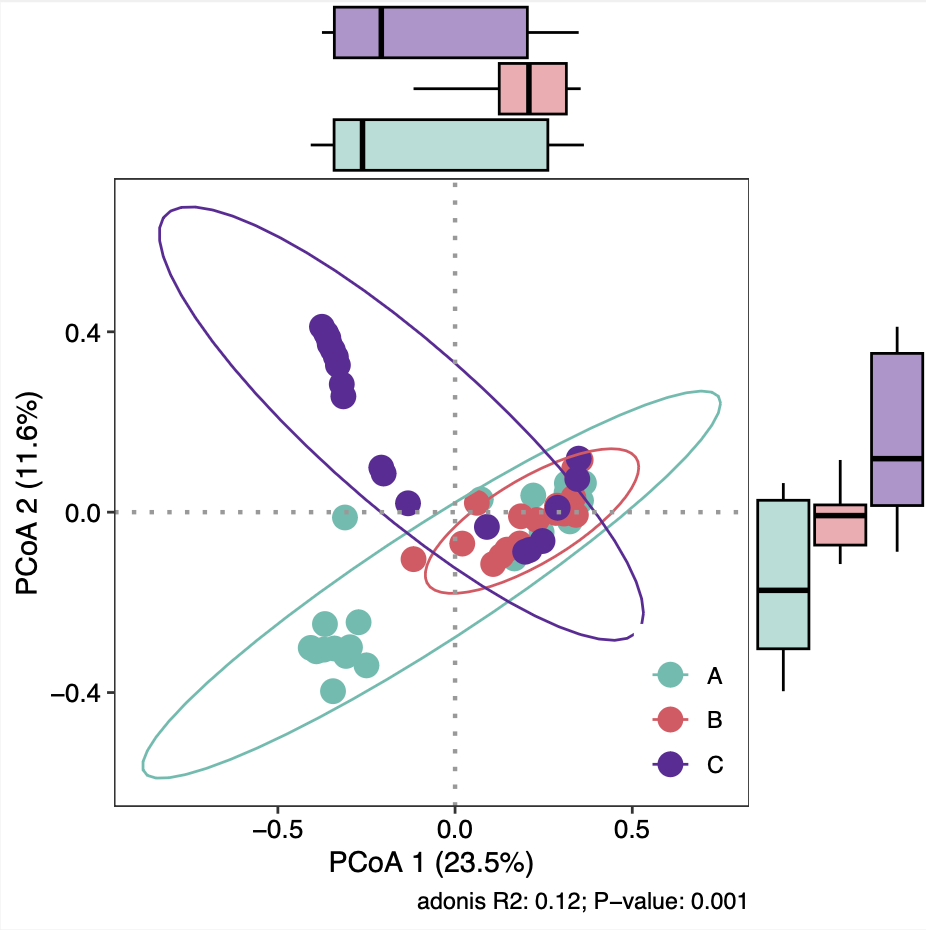

复现结果

result

❝

可在AI上微调。使用代码时请按需修改，切勿全部套用。

❞

示例数据和代码领取

木舟笔记永久VIP企划

「权益：」

1. 「木舟笔记所有推文示例数据及代码(「在VIP群里」实时更新」）。

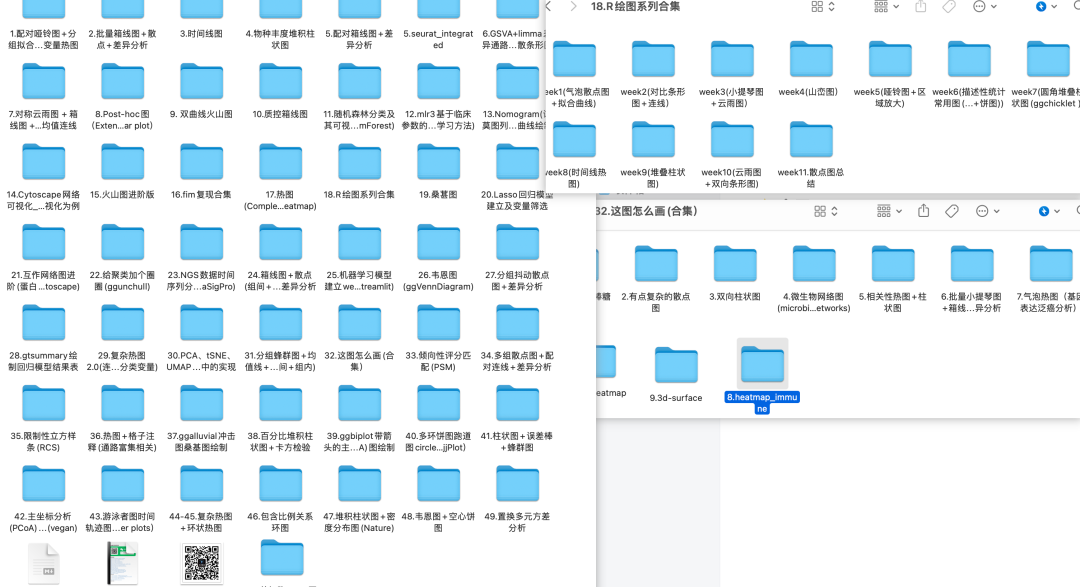

   data+code

2. 木舟笔记「科研交流群」。

「收费：」

「169￥/人」。可添加微信：mzbj0002 转账（或扫描下方二维码），或直接在文末打赏。木舟笔记「2022VIP」可直接支付「70￥」升级。

❝

点赞、在看 本文，分享至朋友圈集赞30个并保留30分钟，可优惠20￥。

❞

绘图

#install.packages('ggExtra')
library(ggplot2)
library(ggExtra)
#### PCoA ####
#install.packages('vegan')
# Load package
library(vegan)
library(ggthemes)
# Load example data
otu <- read.table('otu.txt',row.names = 1,header = T)
group <- read.table('group.txt',header = T)
#pcoa
# vegdist函数，计算距离；method参数，选择距离类型
distance <- vegdist(otu, method = 'bray')
# 对加权距离进行PCoA分析
pcoa <- cmdscale(distance, k = (nrow(otu) - 1), eig = TRUE)
## plot data
# 提取样本点坐标
plot_data <- data.frame({pcoa$point})[1:2]

# 提取列名，便于后面操作。
plot_data$ID <- rownames(plot_data)
names(plot_data)[1:2] <- c('PCoA1', 'PCoA2')

# eig记录了PCoA排序结果中，主要排序轴的特征值（再除以特征值总和就是各轴的解释量）
eig = pcoa$eig

#为样本点坐标添加分组信息
plot_data <- merge(plot_data, group, by = 'ID', all.x = TRUE)
head(plot_data)

# 计算加权bray-curtis距离
dune_dist <- vegdist(otu, method="bray", binary=F)
dune_pcoa <- cmdscale(dune_dist, k=(nrow(otu) - 1), eig=T)
dune_pcoa_points <- as.data.frame(dune_pcoa$points)
sum_eig <- sum(dune_pcoa$eig)
eig_percent <- round(dune_pcoa$eig/sum_eig*100,1)
colnames(dune_pcoa_points) <- paste0("PCoA", 1:3)
dune_pcoa_result <- cbind(dune_pcoa_points, group)
head(dune_pcoa_result)

#### 计算p值 ####
# 基于bray-curtis距离进行
dune.div <- adonis2(otu ~ group, data = group, permutations = 999, method="bray")
dune.div
#install.packages('ggalt')
library(ggalt)
dune_adonis <- paste0("adonis R2: ",round(dune.div$R2,2), "; P-value: ", dune.div$`Pr(>F)`)
dune_adonis
#### 绘制pcoa图 ####
p = ggplot(dune_pcoa_result, aes(x=PCoA1, y=PCoA2, color=group)) +
  geom_point(size=4) +
  stat_ellipse(aes(color = group),level=0.95)+
  scale_color_manual(values = c('#73bbaf','#d15b64','#592c93'))+
  labs(x=paste("PCoA 1 (", eig_percent[1], "%)", sep=""),
       y=paste("PCoA 2 (", eig_percent[2], "%)", sep=""),
       caption = dune_adonis,)  +
  theme_bw()+
  geom_hline(yintercept = 0, linetype = 'dotted', color = "grey60",linewidth=0.8)+
  geom_vline(xintercept = 0, linetype = 'dotted', color = "grey60",linewidth=0.8)+
  theme(legend.position = c(0.9,0.15),
        legend.title = element_blank(),
        panel.grid = element_blank(),
        axis.text = element_text(color = "black",size=10))

p

#### 绘制边缘分布图 ####
pdf('marginal.pdf',width = 5,height = 5)
ggMarginal(
  p,
  type =c('boxplot'),
  margins = 'both',
  size = 3.5,
  groupColour = F,
  groupFill = T
)
dev.off()
