关于仲裁的那些事

仲裁简介

生活中其实有许多类似需要仲裁的例子，课堂上多人举手，老师选哪个人起来回答问题，那老师就充当了一个仲裁器；突然想到一个更贴切生活的例子；家里就剩一块雪糕了，你，你还有两个比你大的姐姐或者哥哥都想吃这块雪糕，那这块雪糕该给谁呢？有一种做法就是年龄最小的优先级最高，所以你吃到了这块雪糕。也就是这种仲裁机制下，只要你想吃就轮不到你的姐姐哥哥，这就是固定优先级的仲裁（Fix Priority Arbiter）;当然不是所以家庭都这样宠爱最小的哈，有的家庭为了公平，就约定好，第一次最小你可以先吃雪糕，但是第二次就不给你了，给到了第二小的姐姐，最后才轮到最大的哥哥，这种仲裁机制就比较公平了，不会让最小的人天天吃雪糕，每个人都会轮上一轮，都会吃上雪糕，这就是轮循仲裁（Round Robin Arbiter）；还有一种家庭呢就比较普遍，不会有固定的顺序，就是说这个雪糕由妈妈进行分配，这妈妈多多少少有点偏心，但不像固定优先级那样（这太偏心了），简单来说每次有雪糕了，妈妈进行分配的概率从小到大分别为50%/30%/20%。就有相应的权重，这就被称为加权轮循仲裁（Weighted Robin Arbiter）；下面分别进行各仲裁机制的代码实现；

Fixed Priority Arbiter（固定优先级仲裁）

固定优先级就是优先级高的有请求（req），那么就将许可（gnt）给到优先级的高的，低优先级的就不考虑；只有在高优先级的不存在req时才考虑低优先级的；
这里我们假设有三个模块进行请求（后续可参数化设计可修改请求个数）；

//fixed priority arbiter
module fixed_pri_arb #（
parameter REQ_NUM = 3)
(
	input 		[REQ_NUM-1:0] 		req,	//输入请求，低bit位高优先级
	output	reg [REQ_NUM-1:0]		gnt	//输出对应bit位的许可
);
reg [REQ_NUM-1:0] pre_req;   //用以记录是否存在高优先级req;
always @（*）begin
	pre_req[0] = req[0];
	gnt[0]		= req[0];
	for(int i=1;i<REQ_NUM;i=i+1)begin
		pre_req[i] = pre_req[i-1] | req[i];  //只要优先级高的出现，则低优先级对应bit位的pre_req 为1，代表应该让给高优先级
		gnt[i] = pre_req[i-1] & req[i]; //当前bit有req，并且优先级高的bit没有req
	end
end
endmodule

这是相对简单的一种理解方式，下面进行升级代码，确保自己上面的看会了哈，看懂了哈，不懂记得留言提问，代码我没有经过仿真所以肯定存在问题，多多指教；

就是将上面代码的pre_req的代码进行替换；

modue ........
.......
	pre_req[0] = req[0];
	pre_req[REQ_NUM-1:1] = pre_req[REQ_NUM-2:0] | req[REQ_NUM-2:0]; // 这句代码好好琢磨，其实就是和上面代码的pre_req一样，就是换了个写法；
	gnt = req[REQ_NUM-1:0]  & pre_req[REQ_NUM-1:0];//一样的；
........
endmodule

另外一种是之前同事有在用的一种方法，代码挺简单的，但越简单的代码，越需要理解；

modue ........
.......
assign gnt = req & (~(req-1));
........
endmodule

这里怎么理解呢，你拿1串2进制数进行演算一下就知道了；这里我给你试试；

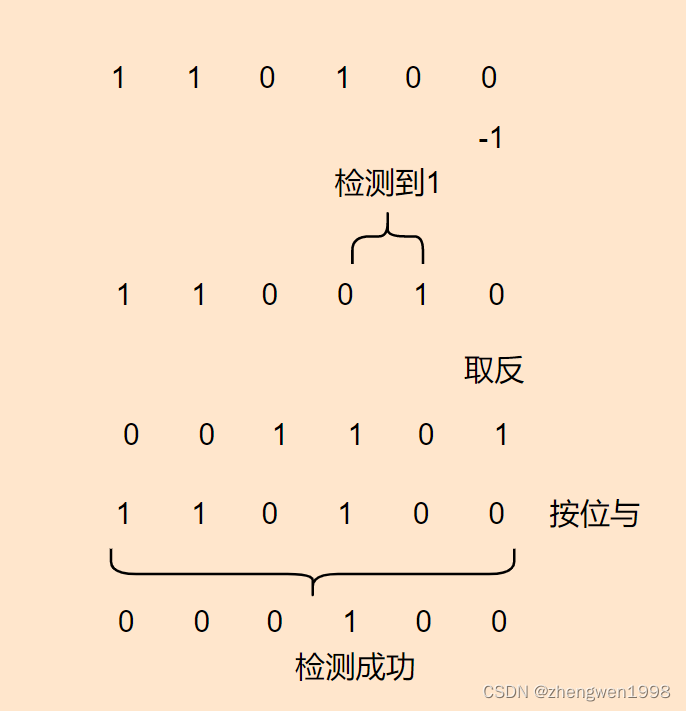

假设req为110100，则按照我们说的固定优先级则最后的输出gnt应为000100；
req - 1 = 110010 ；
取反为 001101；
则req 之按位与即； 110100 & 001101 = 000100；
符号我们的预期；

其实也就是通过这种操作找出了最低位的那个1，因为之前没1，所以你要借位，

~（req-1） 其实是req（认为是负数）的补码，所以这种操作可以称之为req与它的补码按位与；有点小高级；

下次再更新另外两种仲裁机制；距离上一次更新博客都好久了，还是要养成习惯阿，大家监督监督我！！！

Round Robin Arbiter（轮循仲裁）

可调优先级ip调用

这里先思考一个点，设计出一个优先级可变的固定优先级模块ip；此后我们该路得到许可之后把该路的优先级降到最低即可；

module pri_arb
#(parameter NUM = 4)
(
	input [NUM-1:0] req, // 输入请求
	input [NUM-1:0] pri,	//输入优先级，独热码，为1位优先级最高，
									//此后高位依次低减，左边的一位优先级最	低；
									//如4‘b0010，代表的优先级[1]>[2]>[3]>[0];
	output [NUM-1:0] gnt //输入的仲裁结果，独热码
);

wire [2*NUM-1:0] db_req;
wire [2*NUM-1:0] db_gnt;

assign db_req = {req,req};
assign db_gnt = db_req & (~(db_req-pri));
assign gnt = db_gnt[2*NUM-1:NUM] | db_gnt[NUM-1:0];

endmodule : pri_arb

原理其实与固定优先级章节差不多，可以再看看那个章节的内容；这边主要的区别就是进行了扩位宽db_req = {req,req};防止req不够减，固定优先级那边因为减法都是-1；所以不存在这个问题；这边建议没看懂的，可以试试自己给进一个req，pri看看输出的gnt是否符合预期；
下面就调用该模块进行优先级的修改得到一个轮询机制的仲裁模块；

module round_arb
#(parameter NUM = 4)
(
	input [NUM-1:0] req,
	output [NUM-1:0] gnt,
	input clk,
	input rst_n
);

reg [NUM-1:0] pri;
always @(posedge clk or negedge rst_n)begin
	if(rst_n == 1'b0)begin
		pri <= {(NUM-1){1'b0},1'b1};
	end
	else if((|req) == 1'b1)begin
		pri <= {gnt[NUM-2:0],gnt[NUM-1]};
	end
	else ;
end

pri_arb U_PRI_ARB
#(parameter NUM = NUM)
（
		.req (req),
		.pri(pri),
		gnt(gnt)
);

endmoudle : round_arb

思路是将上次给出的gnt，进行移位得到下一次的优先级；如这一次送出去的gnt位4’b0010，那么下一次的优先级就是4‘b0100；

mask处理法

上面的处理，理解上比较好理解，但是当需仲裁位数较大时，再timing和面积上都没有下面所讲述的来的理想；
这里我们新建一个mask信号，当同一时刻的req信号进行了相应的gnt就将该路的mask拉高，此后不会再许可该比特位，当该时刻的req全都相应完之后才会将所以的mask放开，进行新一轮的mask计算；

module round_arb
#（parameter NUM = 4）
（
input	clk，
input 	rst_n,
input 	[3:0] 	req，
output [3:0] 		gnt
);

//此段处理的是第一次req来后的计算，同固定优先级
wire [3:0] unmask_pre_req;
wire [3:0] unmask_gnt;
assign unmask_pre_req[0] = 1'b0;
assign unmask_pre_req[3:1] = unmask_pre_req[2:0] | req[2:0];
assign unmask_gnt = req & (~unmask_pre_req);

//此处计算req的后续
reg [3:0] mask;	//屏蔽信号，当送出一个gnt后，就应该将此位屏蔽；为0代表屏蔽，如4’b1100，代表屏蔽第零，第一bit位的req；
wire [3:0] mask_pre_req;
wire [3:0] mask_gnt;
wire [3:0] mask_req;
assign mask_pre_req[0] =  1'b0;
assign mask_pre_req[3:1]  = mask_pre_req[2:0] | mask_req[2:0];
assign mask_req = req & mask;					//经过mask屏蔽处理后的req
assign mask_gnt = mask_req & (~(mask_pre_req)); //

always @(posedge clk or negedge rst_n)begin //mask屏蔽信号来源
	if(rst_n == 1'b0) begin
		mask <= 4'b0;
	end
	else if(|gnt == 1'b1)begin				//当送出一个许可后
		else if(|mask == 1'b0)begin		//如果此时mask为全屏蔽，其实就是第一次req
			mask <= unmask_pre_req;
		end
		else begin							//如果不是第一次则
			mask <= mask_pre_req;
		end
	end
	else ;
end

always@(*)begin				//根据mask信号进行选择
	if(|mask == 1'b0)begin
		gnt = unmask_gnt ;
	end
	else begin
		gnt = mask_gnt;
	end
end

endmodule

这里感觉不是很好理解，本人也是看了一遍文章后，自己思考了许久后写出的代码，不知道是否存在问题，以及bug，希望各位大佬批评指正；另外在这里贴一下原文：
https://mp.weixin.qq.com/s/r-nckE5nGz9mc5KqjPXKYg
