Notgate
！与 ~的区别，！是逻辑取反，~是按位取反；当操作数只有一位时才无区别；
其它逻辑门理解；
NOR（或非）；全部0，则为1；
XNOR（同或）；相异则为0，相同则为1；
XOR（异或）；相异则为1，相同则为0；
这里需要明白的一个点是逻辑运算与按位运算之间的差别；
关于的按位运算的一些用法；
- 1.对单个数据进行“&”操作，判断是否全位为1，全1，则最后结果为1；
- 2.进行 “|”可以判断是否全0，全0则结果为0；
- 3.进行“^”可以由此可以判断为1的位数是奇数还是偶数；奇数个1则结果为1，偶数个则为0；
异或运算还可以比较两个值是否相等；a ^ b = 0;则代表a与b各bit位均相等，则a==b；并且异或判断的效率比直接判断a==b要快；

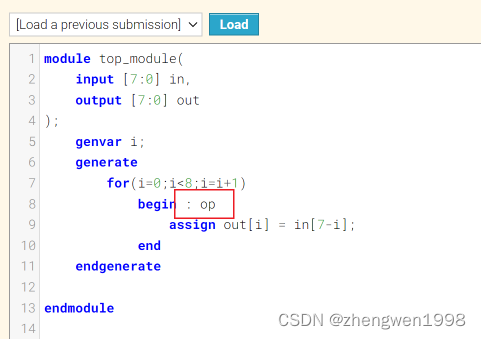

generate使用
在使用的时候需要提前声明一个genvar变量；后同过该变量进行次数的控制；注意红框中的需要写一个标识，另外就是该循环中只有一条语句也需要写begin_end；另外generate只是代码简化了，电路该有的还是有；

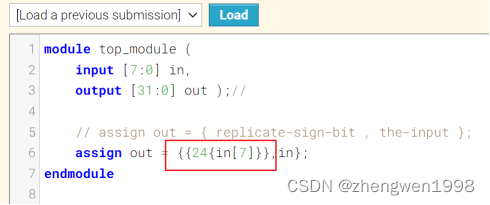

bit位拼接
需要将24用也用括号包起来；

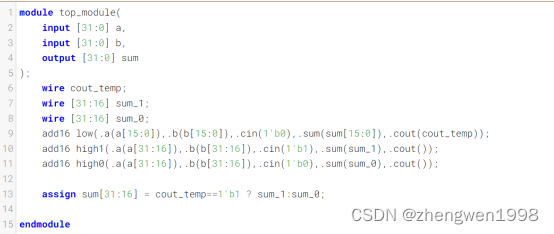

Module cseladd
典型的以面积换时间，不管你低位的进位是啥，我就先算好，低位算好后直接根据进位高低进行选就好；
阻塞赋值与非阻塞赋值
阻塞赋值可以理解成我就当前执行到，当前赋值结束后才会执行后续的语句，而非阻塞赋值则直接进入后面的语句，无需等到该赋值完成；
多个if层次
如下代码；

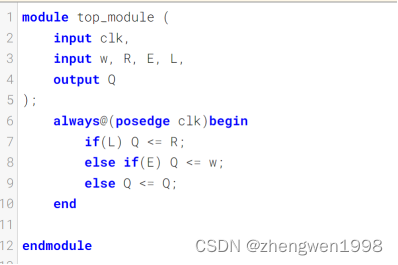

在该代码中需要考虑的一个点是if中的条件，是分开还是合并；这里需要根据实际进行选择；正常是希望if语句的层次尽量的小些；（资源上就是对选择器和与门之间的选择）；

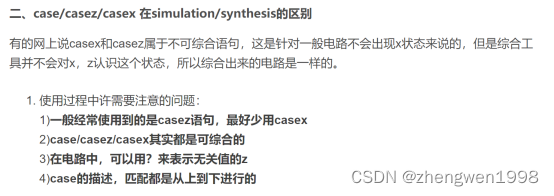

Always case2
整个的理解就是case 只会把“？”认为是可以匹配任何值（0,1，x，z）；casez会把“？”，“z”认为可以匹配任何值；casex会把“？”，“z”，“x”匹配任何值；
具体可以参考；【Arcanis the Omnipotent】从今天起弄明白case/casez/casex - poiu_elab - 博客园 (cnblogs.com)
case的其它玩法；

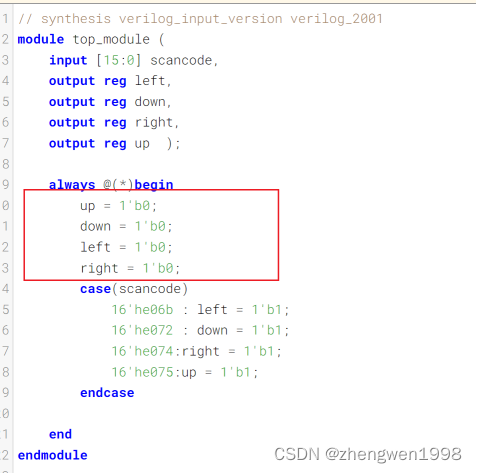

先将赋值语句写在前面，可以省略default语句；这里其实也体现了阻塞赋值的，后面的会把前面的覆盖掉；另外case语句中写default可以将值设置成‘bx；仿真时是一个不知道的状态，综合时会被忽略；

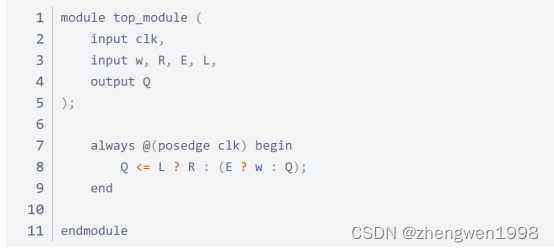

三目运算符
三目运算符只是代码上看起来简练了很多，但是和分开写if语句资源上没差；所以没必要使用很复杂的嵌套三目运算符；

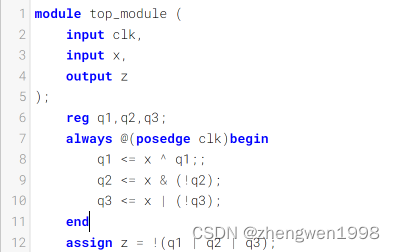

exams/ece241_2014_q4
对应代码和电路图，可以明显的感受到电路的实现，第一个框框就是时钟之前组合逻辑的值，经过3个触发器到下一个时钟，后组合逻辑送出；可以看出电路计算其实都是组合逻辑，时序逻辑就是把上一次的组合逻辑的值保存下来了而已；

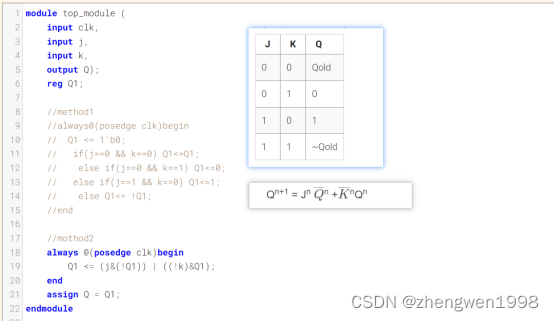

exams/ece241_2013_q7
法一根据真值表，利用了3个选择器，和3个与门；
法二根据JK触发器方程式用了2个与门，2个非门，1个或门；
法二的面积应该会更优，从此可以看出不同的实现方式会决定电路的面积；

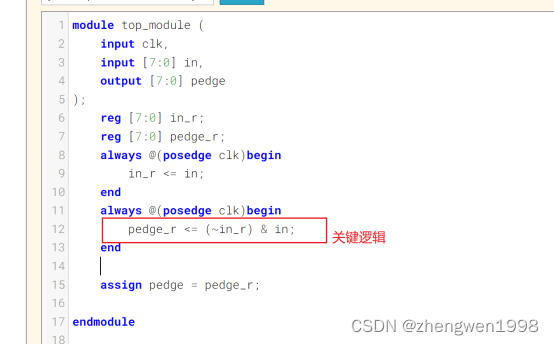

Edgedetect
边沿检测，就是去比较当前时刻的值与上一时刻值的一个区别；如果上一时刻为0，当前时刻为1，则为上升沿，以此类推，时序逻辑计算的会在下一拍体现；另外双边沿检测的话直接用异或就可以了；
Countbcd

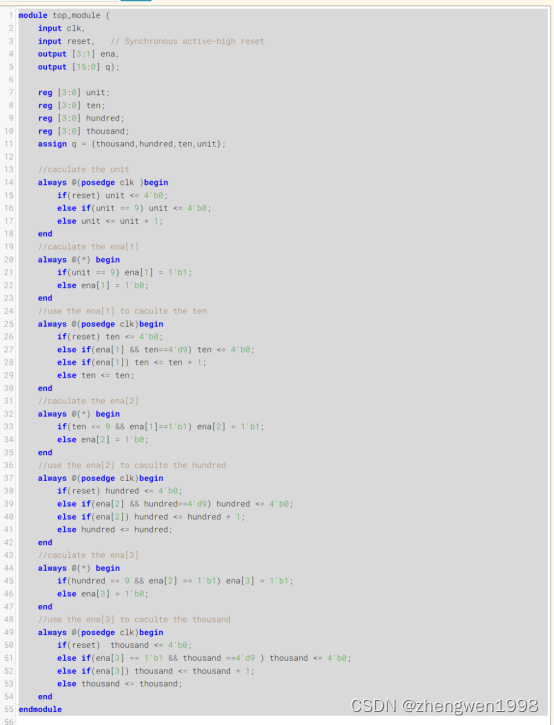

千位计数器；
图有点不清楚，这里说下思路把；
先组合逻辑计算出ena，后根据ena来计算相应的位数；十位的ena根据的是个位计数是否达到9；百位的ena根据的是十位是否已经为9，并且此时还有进位；

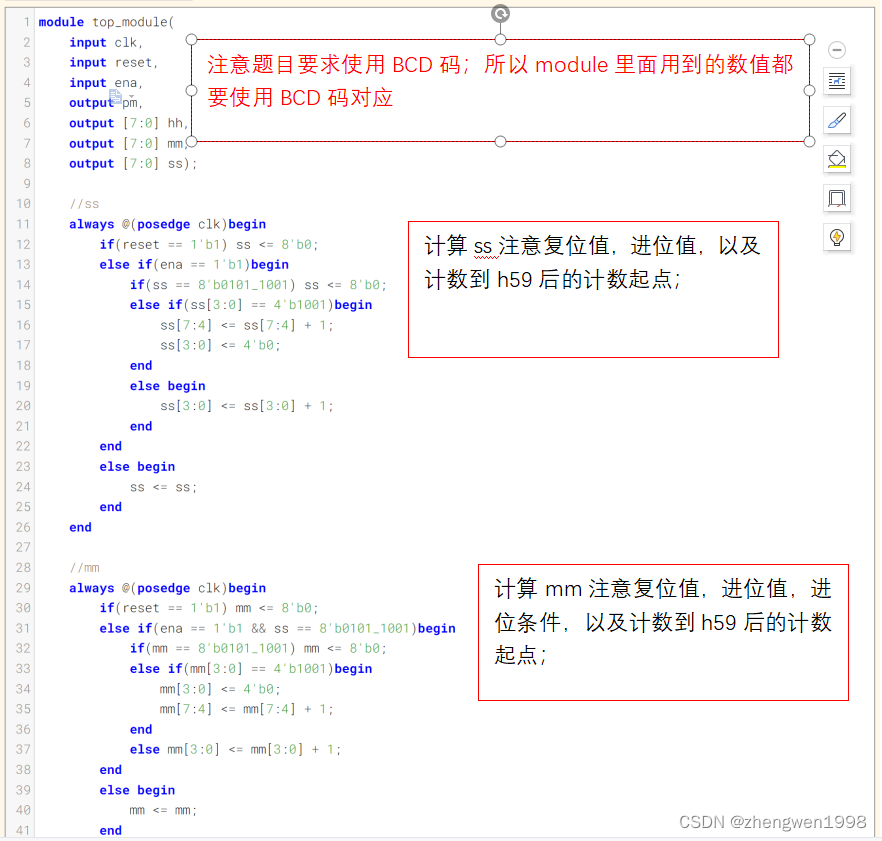

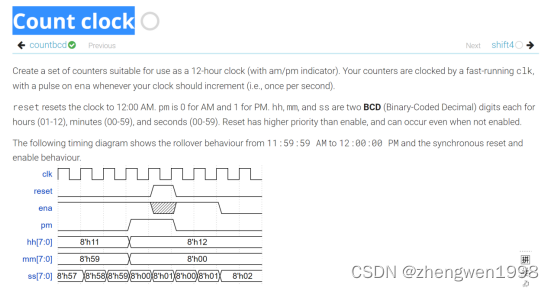

Count clock
可以参考 HDLBits--(Verilog在线学习)--"105: Count Clock" - 知乎 (zhihu.com)
对比该答案，觉得自己的top_down思想还不够强烈，对于比较大的模块，有top_down思想会清晰好多；模块的重用，也会使得代码简洁许多；

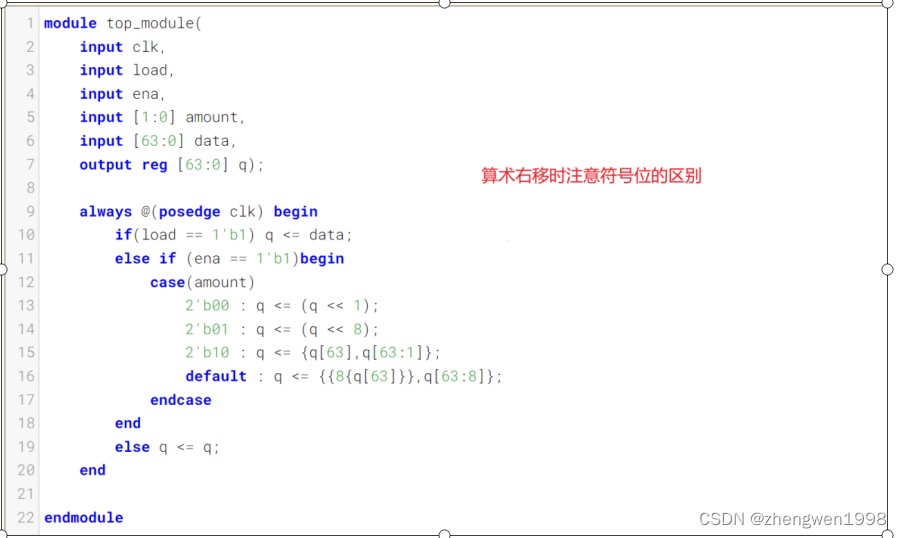

Shift18
左移右移操作符的优先级搞清楚，所以最好加上括号；另外就是算术右时补的是符号位；

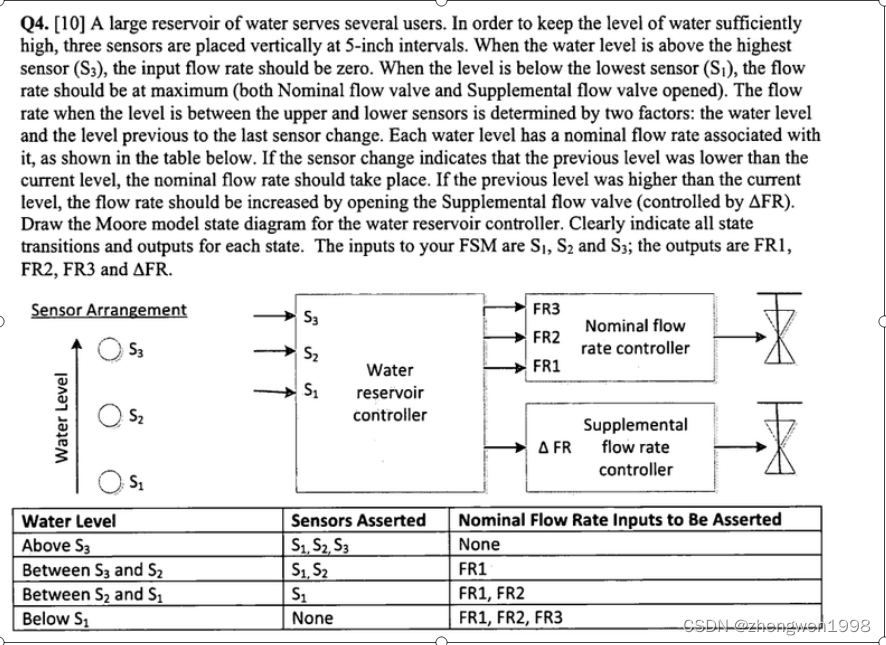

Exams/ece241 2013 q4

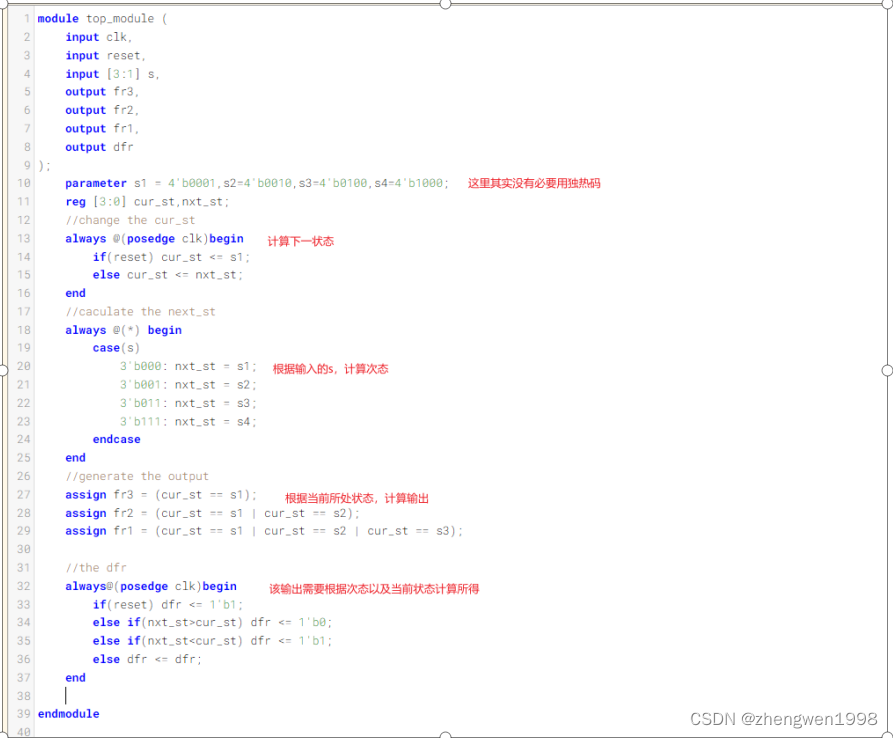

个人解答；
根据水位定的状态，s1最低，s4最高；

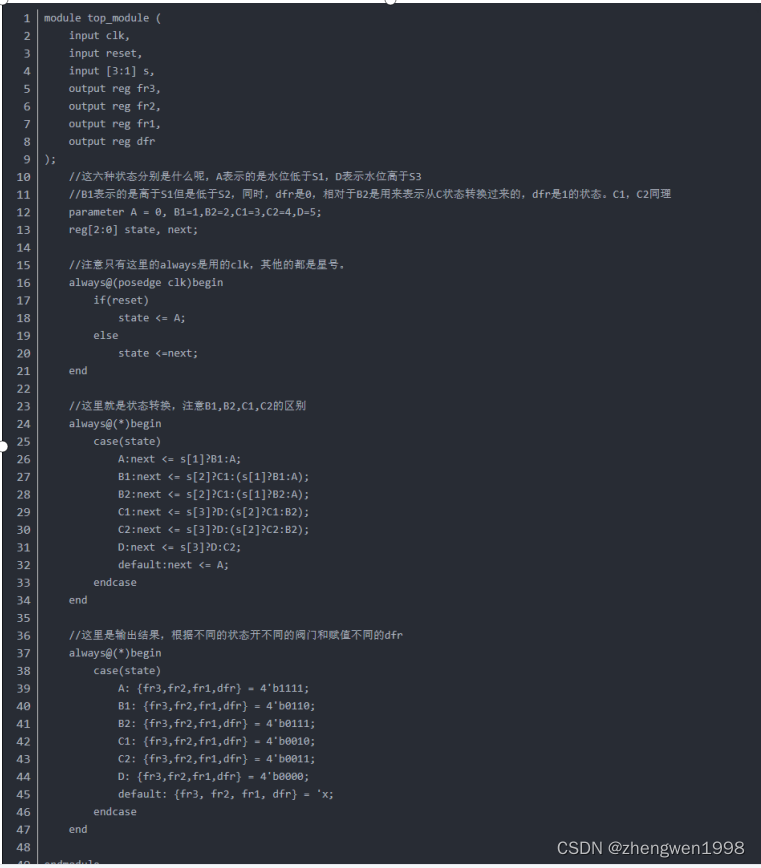

参考答案；
对比不足；
- 参考答案将状态分的更加细节，后续输出的时候只需要考虑当前状态就可以，不需要考虑次态，相比之下本人写的就比较low了，需要根据次态，也就不算是一个moore状态机了；
- 参考答案进行状态转移的时候只需要考虑到s的特定比特位，更有状态转移的实际意义，如s不会直接从000->111;不像本人写的笼统的考虑全部bit位,但是这样可以确保传感器坏了的时候还可以正常；
- 输出端口将bit位合并进行赋值可以参考这种写法，代码看起来会简洁很多；
- 添加default为 ’x ,可以使得仿真没有复位前状态的一个未知情况，综合时会被忽略掉；
Lemmings1

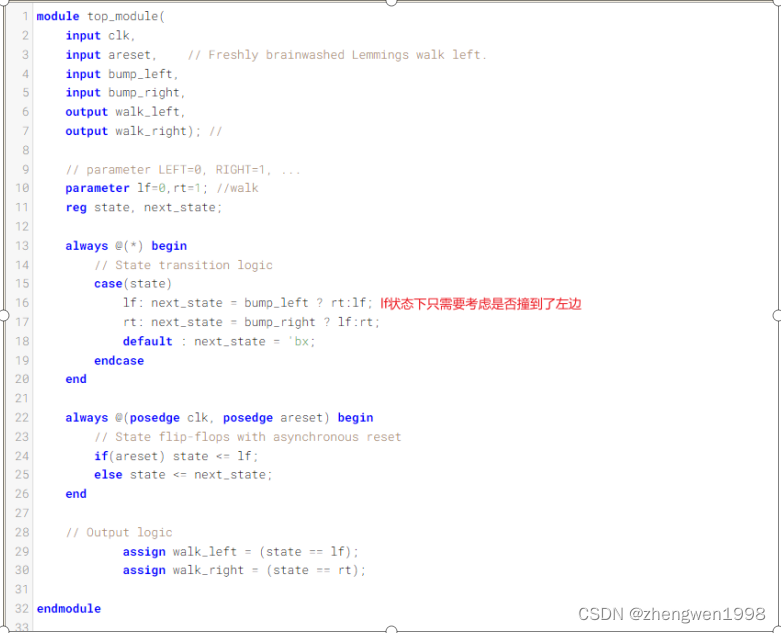

本人答案；
比较简单，朝left只需考虑是否bump_left;撞了就换；同理右边也是；
另外看到网上有答案是将输入的bump合并成一个信号，后case中根据该信号进行选择；感觉没必要这样做，如上所说，朝左就考虑bump_left就够了，右边也是同理；
Lemmings4

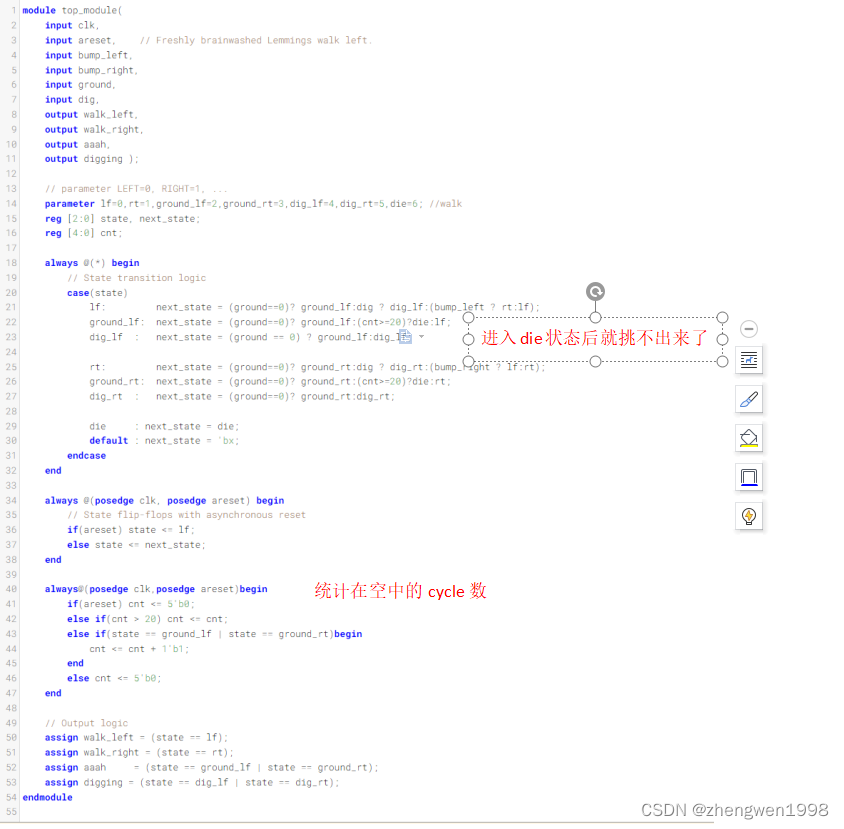

对比参考答案思考；
- 其实差不多，但是不同的点是，cnt的计数条件使用的是nex_st,还是cur_st,其实这个core点，在空中时间刚刚好处于20个cycle时以上的代码是错的，因为此时结束了ground状态，但是cnt还没计数到20，就会导致不能正确跳到die状态；使用nxt做条件更加合理；在哪看到过一句话；时序逻辑用nxt_st,组合逻辑用cur_st,确实一般是这样；
- 另外一个是cnt的锁存，不锁存的话怕计数超出bit位，造成错误；

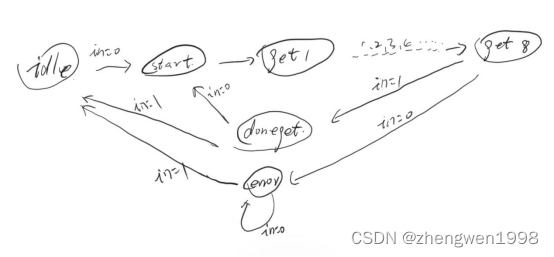

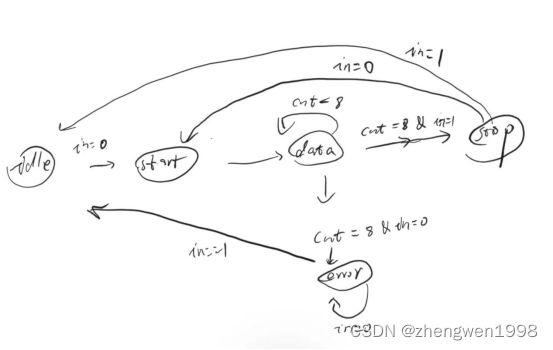

Fsm serial
在许多（较旧的）串行通信协议中，每个数据字节都与一个起始位和一个停止位一起发送，以帮助接收方将字节与位流分隔开来。一种常见的方案是使用一个起始位 （0）、8 个数据位和 1 个停止位 （1）。当没有任何内容被传输（空闲）时，该行也位于逻辑 1 处。
设计一个有限的状态机，该状态机将在给定位流时识别何时正确接收字节。它需要识别起始位，等待所有8个数据位，然后验证停止位是否正确。如果停止位未按预期出现，则 FSM 必须等到找到停止位后再尝试接收下一个字节。

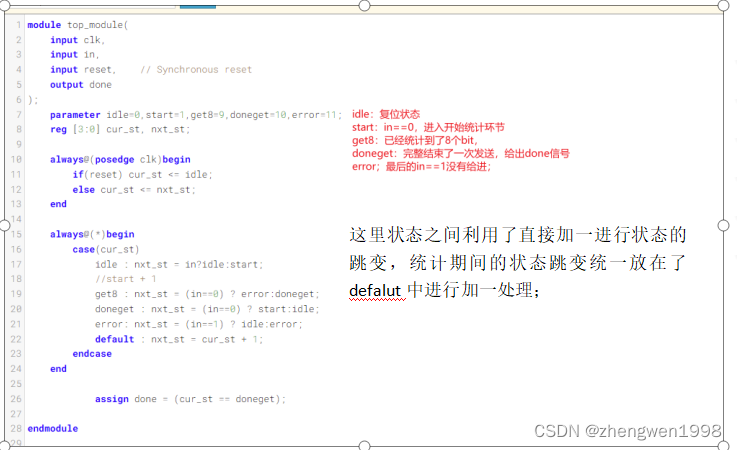

法一；

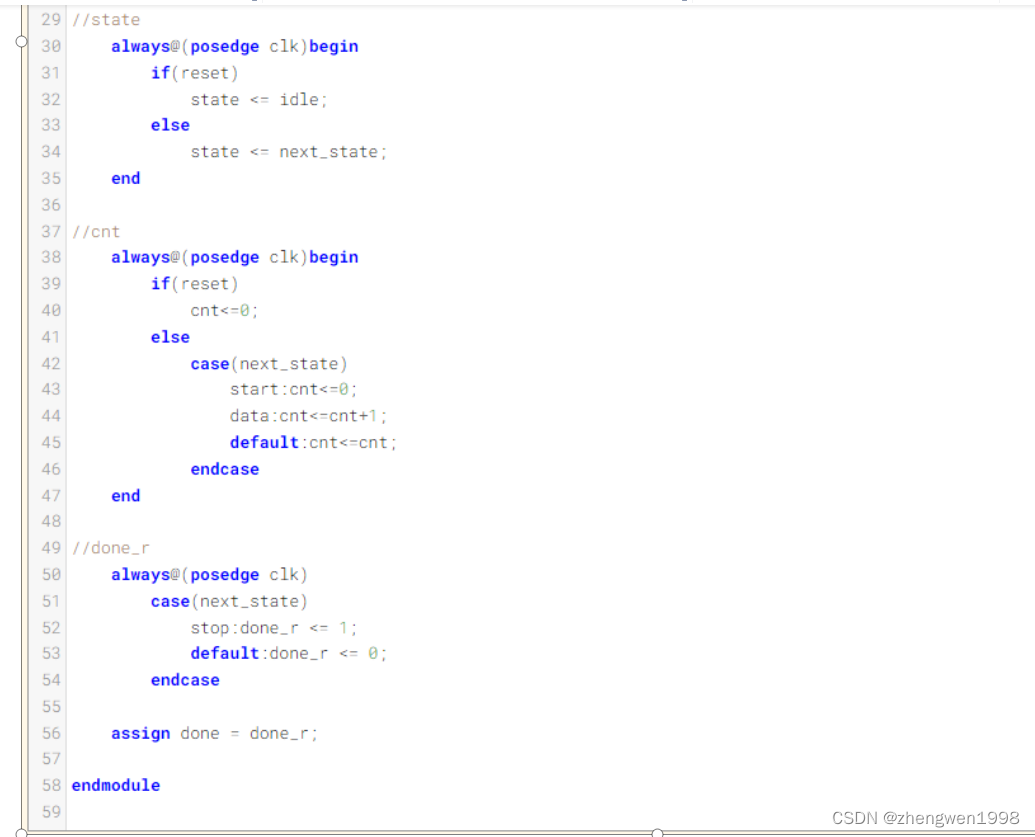

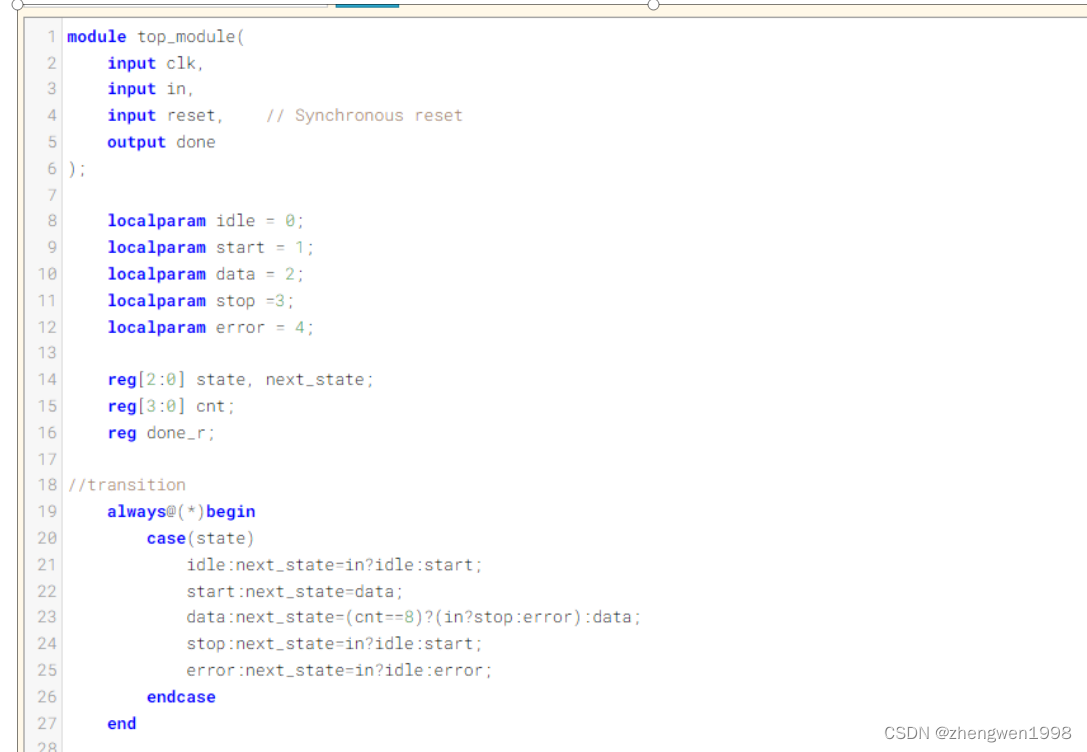

法二；
解析：利用法一的话，代码简洁许多，不需要去新建一个cnt来进行计数，计数直接就在状态中体现了，法二中，需要注意的点，1.cnt的计数条件使用的是nxt_st,还是cur_st,这就会导致cnt的计数会差一拍，因为cnt的计数会影响data->stop情况，所以需要对应上；
关于状态机，比较想说的；
- 定好状态；
- 确定状态转移条件；
- 构建一些值的时候使用现态还是次态的后果需要清楚该值的时序；

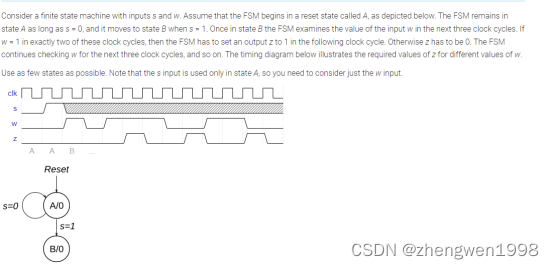

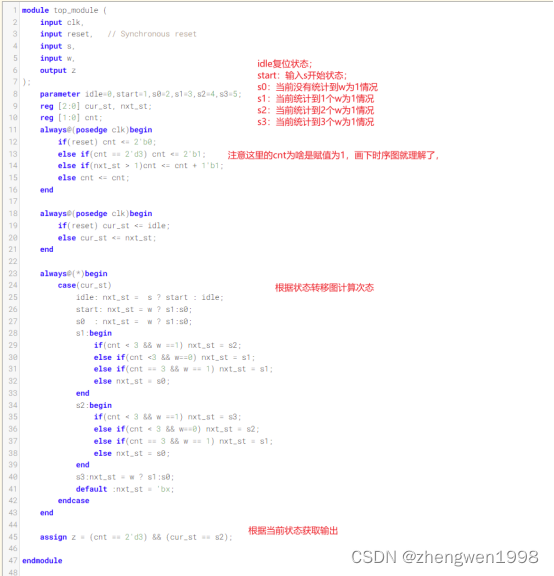

Exams/2014 q3fsm

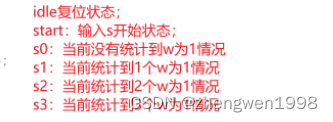

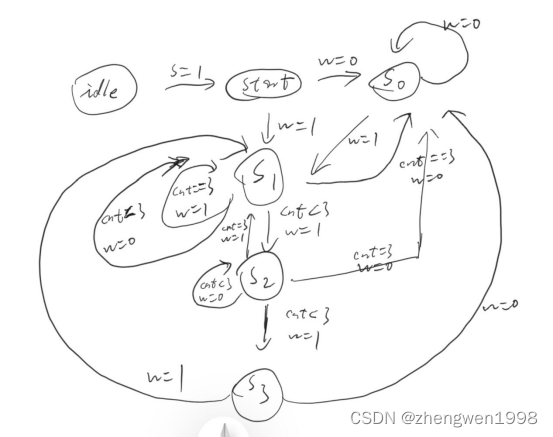

解题思路：这边需要是根据状态来进行3个cycle中有几个w为1情况；我们要做的是到了三个cycyle后，s1状态需要根据cnt以及w同时决定次态；以此类推s2；但s0，s3状态无需考虑cnt，因为他们的次态只和w有关（读者可以试着考虑为啥）；
代码如下；
对比网上其它答案：
(62条消息) [HDLbits]——Exams/2014 q3fsm_StevenHuang5v的博客-CSDN博客
该答主感觉思路会比较清晰，状态也就有两个，一个是不统计状态A，一个统计状态B；后用两个cnt来分别识别3个cycle和周期内w的个数；同样需要注意的点是cntr==3后赋值是1，不是0；因为3个cycle完了后马上跟着下一个周期；
对比感觉自己的好球复杂，还有那么多个状态，状态之间的跳转也需要进行思考，很容易出错，稍微哪里没思考清楚就错了；慢慢进步！！！

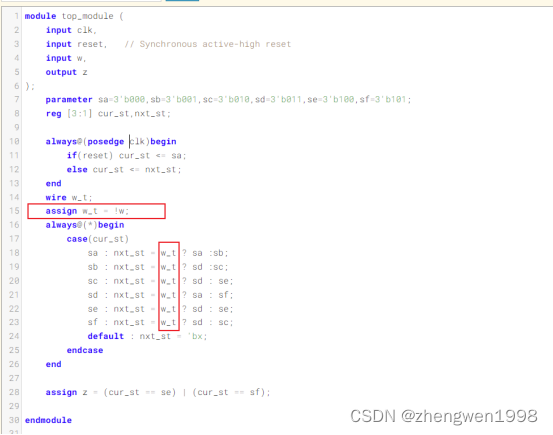

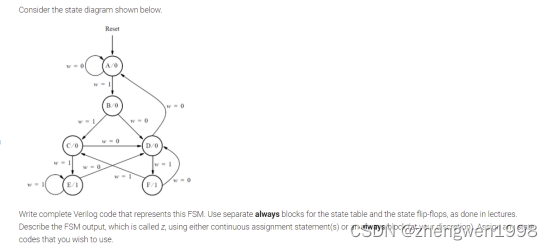

Exams/2012 q2fsm
观察以上的状态图，和之前的状态转移图，发现只需要将输入的w进行取反再来进行状态转移就一致了所以直接复制之前的代码，并对w进行处理；

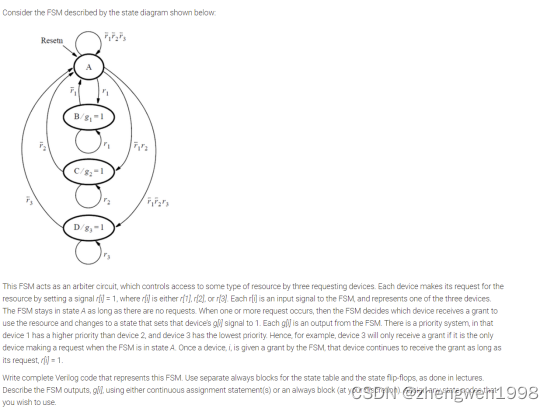

Exams/2013 q2afsm

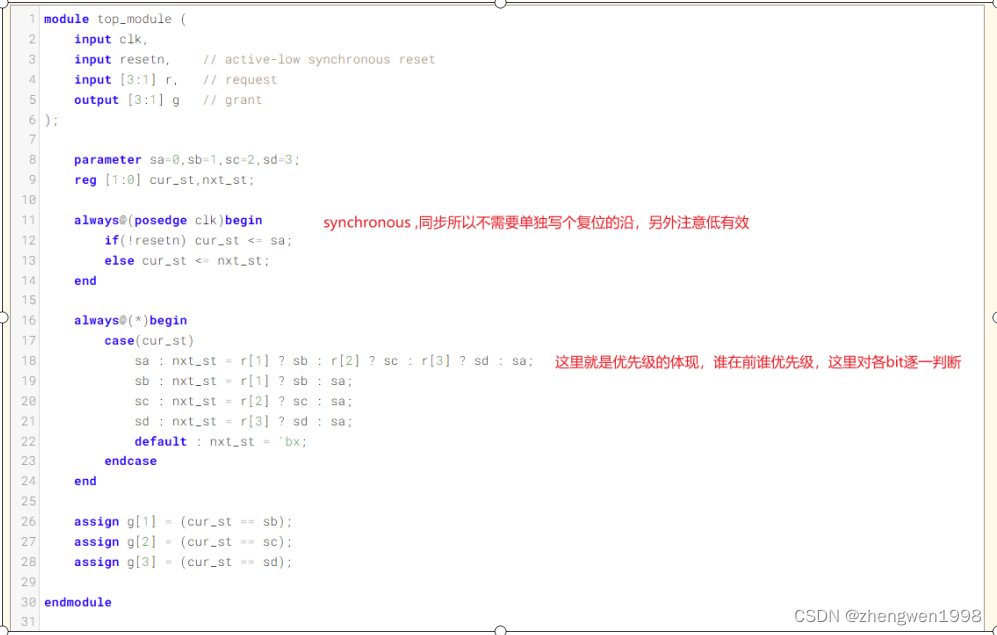

根据状态进行写就完事了；对比网上其它网友答案；

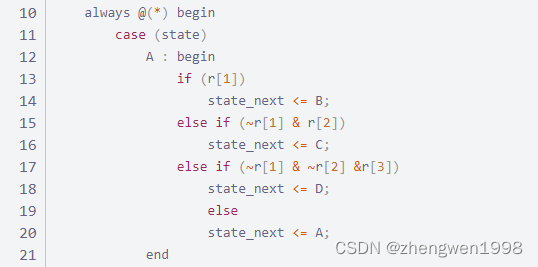

的这种写法，我觉得这种第二个elseif其实没必要将~r[1]加入，因为r[1]为真那第一个条件已经进去了，不会来到第二个，同理第三个elseif只需要保留r[3]即可；应该可以省几个与门；

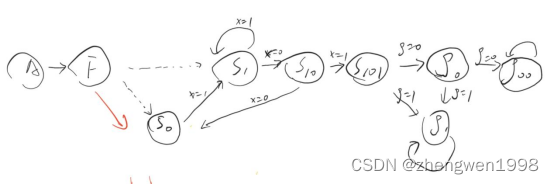

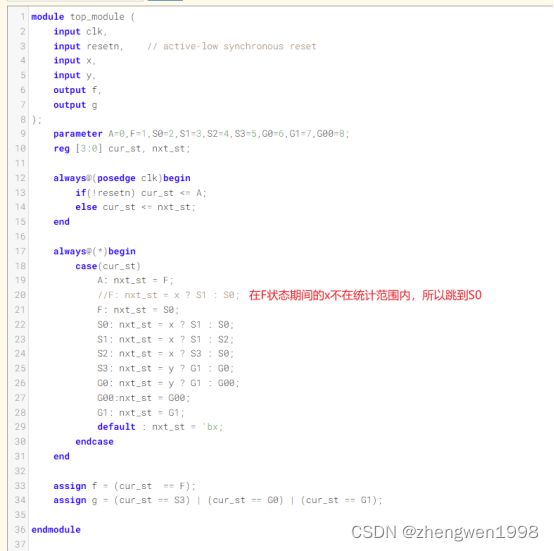

Exams/2013 q2bfsm

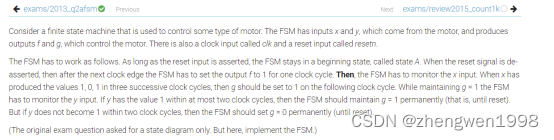

解答状态转移：
A：复位状态；
F：需要输出f；
S0：没有检测到匹配字；
S1： 匹配到1；
S10：匹配到10；
S101：匹配到101；
G0：第一次cycle时y=0；
G00：两个cycle，y都为0；
G1：两个cycle内y存在为1；
代码如下；
对比该网站答案：(62条消息) Exams/2013 q2bfsm_乔巴137的博客-CSDN博客
- 需要考虑是否用宏定义（主要考虑这边模块状态位会不会变）
- 是否使用独热码；（寄存器资源，效率等）
- 另外
建议改成：next_state[STRT_X_MNT] = state[AFT_RST] | (state[STRT_X_MNT] & x==0) |(state[X10] & x==0);
这样比较好懂一些，但是资源上好像上是变多了，还是收回我的建议吧；第一个只需要一个选择器和两个或门；
改了之后的需要 一个或门，两个与门，还有两个取反器；
