AXI协议个人的一些理解

1.协议简介

AXI（Advanced eXtensible Interface）是一种总线协议，该协议是ARM公司提出的AMBA（Advanced Microcontroller Bus Architecture）协议中最重要的部分，是一种面向高性能、高带宽、低延迟的片内总线（即芯片内部总线）。

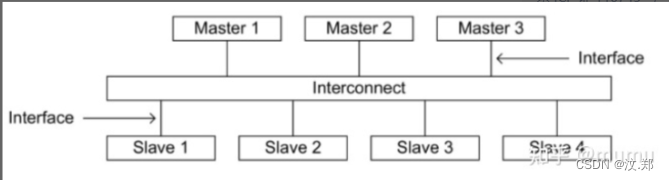

总线一般都是支持对master、多slave之间进行数据交互；没特别说明，以下文章都是基于单master和单slave进行的描述；

2.协议接口

• 待补充，这在哪应该都看的到

3.通道间握手信号联系

AXI协议将数据的交互分为了5个通道，读地址通道，读数据通道，写地址通道，写数据通道，写resp通道；五个通道之间的关系其实也比较好理解，就是你要读数据的话，那肯定是master先发起读地址，这样slave才可以返回相应地址上的读数据，也就有了先读地址通道握手后读数据通道握手的概念；

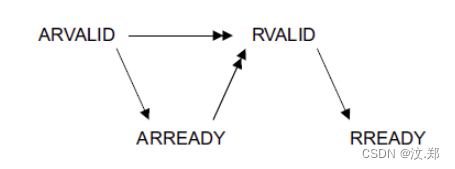

1.读数据

正如前面说的，master先发起读地址，slave接收读地址，slave返回读数据，master接收读数据；完成一次读取；

需要注意的是master给出一个有效地址后，协议规定在slave没有接收到该地址前，这个地址的值不能发生改变，对于其它vld值也有该限制；

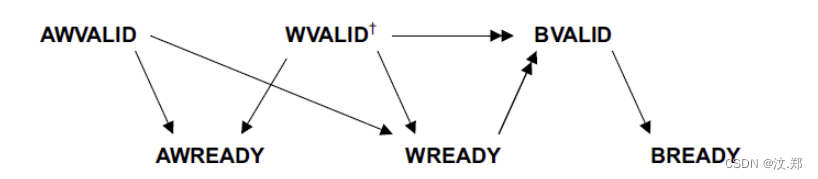

2.写数据

写数据类似，master需要先给出一个有效的写地址，slave接收写地址，master给出有效写数据，slave接收有效写数据，待master将相应的写数据给完后，并且slave将数据都接收到了之后，slave返回写完了的响应；

4.burst传输的概念理解解

burst传输的概念是，一次完整的传输我的master测地址通道只需要发送起始地址，后续的地址由slave自己去算，如果此时为读操作，则slave继续返回相应的读数据，直到该burst结束（该次burst的长度由axi接口len信号可知）；若是写操作，则master写数据通道会接着进行写数据的传输，也是知道burst结束；

• FIXED传输为地址固定传输，所有传输都会写在同一个地址中。主要应用在FIFO的传输中，因为FIFO为先入先出，只需要往同一个地址写数据即可。

• INCR传输为地址递增传输，可根据具体的配置有固定长度递增和非定长递增。大部分的数据传输都是使用这种方式，尤其是在内存访问中，可以大大提高效率。

• WRAP传输为地址回环传输，在一定长度后会回环到起始地址。主要应用在Cache操作中，因为cache是按照cache line进行操作，采用wrap传输可以方便的实现从内存中取回整个cache line。

Burst概念可以减少地址通道的交互，当进行连续地址的访问时，大大减少地址通道握手的耗时，提升了单笔传输的效率；

5.outstanding概念理解

outstanding概念就是我这个axi的可以容忍多少个burst操作在路上；如我的写outstanding为16；那就是说我可以容忍写操作可以有16个没有完成，如果路上已经有16个写操作没有完成，则新的写操作需要等待；若路上没有16个写操作，如只有7个写操作，则你这次写操作的写地址可以直接发送成功；
== outstanding概念可以减少多笔传输之间的等待，提升多笔传输的效率==

6.out_of_order概念

out_of_order的概念是针对有带id的版本总线；
由于总线存在outstanding的概念，所以命令可能一下子就下发了十几个下去或者可能更多；如通信下发了10个读命令；则此时读通道返回的读数据如何和读命令对应上就是个问题；一种方法是读通道数据保持读命令发送的顺序进行返回，这样读数据就能够和你的读命令进行匹配，但这样损失了很大一部分性能；在后面的读命令假设本来可以很快就返回了，但是现在非得等到前面命令结束了才到它；（也就是不能插队）；
但是加上id就不一样了，不同id间的master发起的读操作，slave返回时只要带上id，则不同id之间就不在有上诉的问题，可以不按发命令顺序进行返回了；（但id内其实也存在该问题，不过已经提高很大的性能了）；

7.注意事项

1. AXI单次的burst不可跨4k，如果跨4k需要进行拆分成两次的访问；原因可能4K是个内存空间范围，下一个4K就在另外一个地方（物理上）；虽然地址连续；
