以下是自己看完之后的一些心得；

两次平均出现亚稳态的间隔时间大于使用寿命；
采样频率、数据变化速率越快，MTBF（mean time between failure，两次失效之间的平均时间）越小；
打两拍已经大大减少了亚稳态出现的概率，但由于工艺等的不确定，最多打三拍，目前设计中还不需要使用到打四拍（没必要）；
时钟信号间用打拍进行同步，需要确保传输信号能被采样时钟正确采样，主要是目的钟踩不到问题，或多次踩问题；
ack/req握手机制；
信号传输不可以组合逻辑输出，要寄存器输出，防止组合逻辑的毛刺信号影响打三拍或打两拍的效果；或者说可能使得打两拍变成打一拍，打三拍变打两拍的极端效果；
pluse信号的传输一般是拿来去set或clr寄存器或计数器的使能信号；
pluse信号一般传输的话希望传输到目的钟后，该信号也是个一个时钟周期的脉冲；
- 解决方法一般是，源时钟将该脉冲进行展宽传输，目的中接收到该信号后，进行取沿；
进行多bit信号同步之前可以思考下是否真的需要将多bit信号进行同步，可不可以将该多bit信号在源时钟下进行组合逻辑之后，只进行1bit信号的同步；（因为同步过程中信号到达目的钟的时刻不确定可能导致多bit信号的很多意料之外的组合，单bit同步没有这么多问题）；
多bit信号同步使用dmux方法；
多bit信号传输也可以在dst钟进行判断，若信号在3拍内没有变化则认为数据稳定了，但要求是src数据不可频繁变动；（3拍是个可变值）；

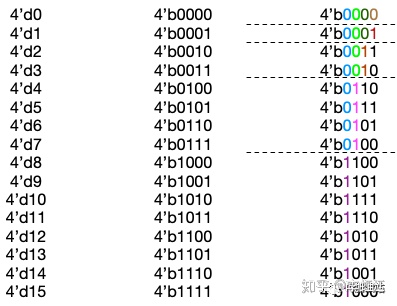

gray码；1.每相邻两位只有1位不同；2.当第N位从0变到1的时候，之后的数的N-1位会关于前半段轴对称，而比N位高的位是相同的。
gray码确定了src到dst后，dst获取到的都是稳定的；（要么是变化前的值，要么是变化后的值，不存在二进制传输导致意外的状态）
gray码用作fifo空满判断是有规律的，可以不用转二进制判断，具体规则可需要再查；
gray码进行同步的一个问题；慢时钟域同步快时钟域格雷码时候，在慢时钟域的一个周期中，经历了两次或多次快时钟域的上升沿，那么对应的格雷码就会有两个或多个bits发生变化，这个不会产生多个bits同步的问题吗？ 答：该多bit变化是针对src钟的，dst钟每次最多也就只能看到1bit变化；
异步fifo由于写地址，读写地址的传递会有延时，会导致 假满，空满 情况；

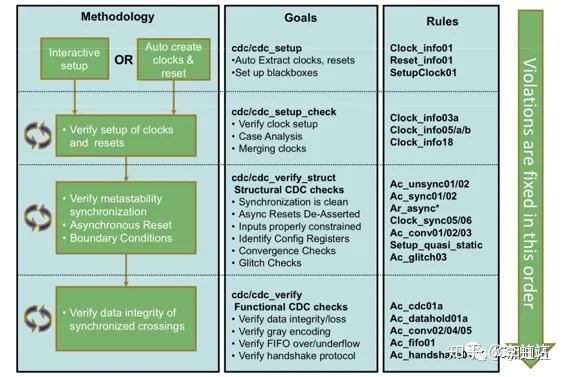

CDC流程如下：

多bit信号进行同步，在目的钟进行逻辑运算需考虑全面，因为信号同步过程可能出现意外组合；如在src钟下，a=0，b=0同时跳变到11；目的钟同步过程可能出现2’b10,2’b01情况，最后才会变到2’b11;
CDC若A到B进行了同步，A到C也进行了同步，但其实B与C是同步模块，那其实有个同步就是多余的；（害，有时候不同步不行，同步多了也不行），多次同步一个是浪费资源，另外一个是同步的随机性可能导致同步到B和C的时机点不对应；
进行同步信号必须是src时钟域的寄存器输出，若是组合逻辑输出则可能出现毛刺的问题；

CDC工程心得

设计前三思：确实需要跨时钟域吗？
我们在设计之前，其实要问自己，这一个功能我能不能不跨时钟域就实现呢？或者仔细想一想能不能将逻辑简化呢？比如可以将多bit信号简化为单bit信号再同步来省下一些synchronizer，还要注意看是不是在别的地方已经对相关的信号进行了同步来避免coherency的问题。提前想好为什么要跨时钟域并进行恰当的设计，要远比在设计后期来一个一个去修CDC的问题要有价值的多。

一个module包含一个clock domain

在设计时，尽量把相同时钟域的逻辑放在同一个module内，这样对这个module可以认为是synchronous的设计。老李比较喜欢把所有的synchronization logic放在一个单独的module里，这样做的好处就是CDC的分界很清晰，以后debug以及修cdc的问题就只需要改这一个module了。
同步时不能根据source clock的频率和destination clock的频率关系来同步，而是要假定它们之间的关系是任意的。这样才能保证设计的健壮性和鲁棒性。
要例化已经验证过的CDC synchronizer library，比如2flop synchronizer, pulse synchronizer, async FIFO等等，成熟有一定积累的设计公司都已经有这些模块，在你的设计里直接例化它们，千万不要自己在RTL去造轮子。使用这些library对于其他flow来说也有帮助，比如说STA检查中可以直接将synchronizer上的path设为timing的false path，这个时候可以直接利用synchronizer的module name把这些cell找出来，非常方便。
所有的IP的output必须来自一个register，禁止将组合逻辑的输出当做IP的输出。
一个信号同步到另外一个时钟域只能同步一次，禁止同步多次，否则会有coherency的问题。
将要跨时钟域的信号标记上clk，要选择个统一的naming style。比如req_aclk, req_pclk分别表示req信号在aclk和在pclk，这样可以使得code清晰可读。
在功能仿真验证中，test bench要对2flop synchronizer来deposit随机的值，来模拟flop在产生metasability之后可能稳定在0，也可能稳定在1，用这种方法能够发现一些隐藏得很深的bug。
对于异步的时钟，在testbench里要使它们的沿要错开，而不要让他们的沿对齐。特别是有的时候两个clock的频率相同，但是如果它们是异步的，更要让沿错开，或者说要随机化它们之间的相位差。
在Spyglass CDC的check中
要首先fix所有的setup error，之后再看CDC violation。因为很可能CDC的violation是由于设置不正确造成的。
当有大量的相似的CDC error出现时，要考虑是不是setup没有设置正确，比如clock定义错误，quasi_static没有define等等。
能从设计上修改最好，尽量减少cdc的waiver。
不要相信tool给你找的qualifier，要么你自己指定qualifier，要么把tool帮你找到的qualifier从而认为path没有问题当做是有问题来进行分析。
不要waive Ac_unsync01/02的violation，一定要从design上来fix。
如果不打算fix design，那么也不要用waiver，考虑下面几种办法
set_case_analysis: 这样tool就只分析当这个信号固定在0或1的情形，通常我们会把MUX的选择端固定在某个值来去反映实际运行时的情况。
quasi_static: 这样tool就会认为这个信号是不会toggle的
qualifier: tool可以利用这个quailifer来去看multi-bit的signal是不是被这个qualifier来控制住从而不产生metastable。
cdc_false_path: 如果并不存在这样的functional path，比如一个信号去了DFT的逻辑但没有被synchronize。
当然要慎重使用quasi_static, cdc_false_path, set_case_analysis，除非你有充足的理由。
对于较大的SoC，如果直接对整个design来跑CDC可能需要很长时间，而且最后产生的violation太多，非常不便于debug，这个时候可以考虑利用hierarchical flow。
对一些小一些的模块先进行spyglass cdc check，把violation都清干净之后产生出一个abstract model。abstract model其实就是一个sgdc file，它描述了这个模块的CDC相关的所有信息，比如所有的input output port是在哪个clock domain上的，是combo的输出还是flop的输出等等。Abstract model还包含了这个模块的waiver。
在上层模块run cdc的时候读入下层的abstract model，好处就是可以节省run time，同时下层模块内部的violation也不会报出来，这样可以使得最终的report可读性比较好。
当然abstract model也不是万能的，有的时候甚至会掩盖掉一些真正的问题，所以使用abstract model时要谨慎。
