💥1 概述
基于扭转的串联弹性致动器的基准扭矩控制策略
2.1 CascadedPID级联比例-积分-微分（控制器）
2.2 DoB带DoB的级联PIDCascaded PID wıth
2.3 DoB差动平坦度控制Differential Flatness Control with DoB
2.4 基于模型的前馈和DoB的PIDPID with Model Based Feed-Forward and DoB
2.5 带DoB的滑模控制器Sliding Mode Controller with DoB
摘要
在力矩控制执行器的多样性中，研究者得以应对众多物理人机交互应用，提高了安全性、可靠性和交互能力。然而，仅有少数力矩控制执行器能满足移动性、提高力矩/质量比及结构集成性等挑战性的应用需求。为此，串联弹性致动器（Series Elastic Actuator，SEA）应运而生，并在先进机器人平台中得到广泛应用。本文旨在研究基于扭转的SEA的基准扭矩控制策略，通过对比不同控制器的性能，评估其在力矩跟踪方面的优劣。
引言
力矩控制执行器的多样性使得研究者能够在增强安全、可靠性和交互能力的基础上，处理众多物理意义上的人机交互应用。然而，仅有少数力矩控制执行器能够满足移动性、提升力矩/质量比及结构集成性等严苛的应用需求。SEA由弹性元件（通常是弹簧）构成，部署在机械输出（负载）与电动机之间，可以归类为双惯性系统，其力矩控制问题相对更为复杂。
研究背景
早期的研究中，通常采用经典控制方法，例如比例-积分-微分（PID）控制来实现力矩跟踪。然而，力矩控制性能被认为不够理想，随后研究者增加了前馈（FF）项，以消除未建模动力学的影响。在此基础上，本文展示了一项实验性基准研究，评估了五种不同的控制器，这些控制器计算高效且能为基于扭转的SEA单元提供足够的力矩跟踪性能。
控制策略
本文对比了五种不同的控制器，并结合Disturbance Observer（DOB）来评估其在力矩跟踪方面的性能。这些控制器包括：
- PID控制器：传统的比例-积分-微分控制器。
- 滑模控制（SMC）+DOB：具有内在的干扰衰减能力，适用于参数不确定性和误差影响较大的系统。
- 其他控制器：包括基于优化的方法（如模型预测控制）等，但受限于计算成本和算法复杂性。
实验设置
实验主要在一个带有硬弹簧（91 Nm/deg）的扭转SEA单元上进行。为了提供另一种视角，还在带有相对较软弹簧（29.5 N/cm）的棱柱形SEA单元上进行了相同的一组实验。结果得到了类似的定性跟踪性能，表明所评估的控制器可能适用于广泛范围的SEA。
实验结果
实验结果表明，所有五个控制器在性能指标方面没有显著差异，但滑模控制（SMC）+DOB在力矩跟踪方面与其他控制器相比显得相对更有利。考虑到SEA建模易受参数不确定性和误差影响的事实，基于滑模的控制器表现出色，因为它具有内在的干扰衰减能力。此外，DOB增强了SEA的力矩控制性能，消除了由于模型不确定性和控制器结构（如抖振）引起的干扰。
仿真分析
为了验证控制方法的有效性，对SEA驱动器进行了仿真分析。仿真结果验证了所设计的控制方法对SEA力控具有良好的跟随性，能够实现机器人与人、环境之间的安全物理交互。特别是，模型预测控制在解决SEA的力矩跟踪问题上表现出优越性能，但受限于计算成本和算法复杂性。
结论
综上所述，基于扭转的串联弹性致动器的基准扭矩控制策略研究表明，滑模控制（SMC）+DOB在力矩跟踪方面表现出色，具有内在的干扰衰减能力和简单的结构，适用于参数不确定性和误差影响较大的系统。此外，DOB作为实现精细跟踪的力矩控制器的一个不可或缺部分，增强了SEA的力矩控制性能。未来研究可以进一步探索基于优化的方法（如模型预测控制）在实时实施中的可行性，以提高SEA的力矩控制性能。
📚2 运行结果

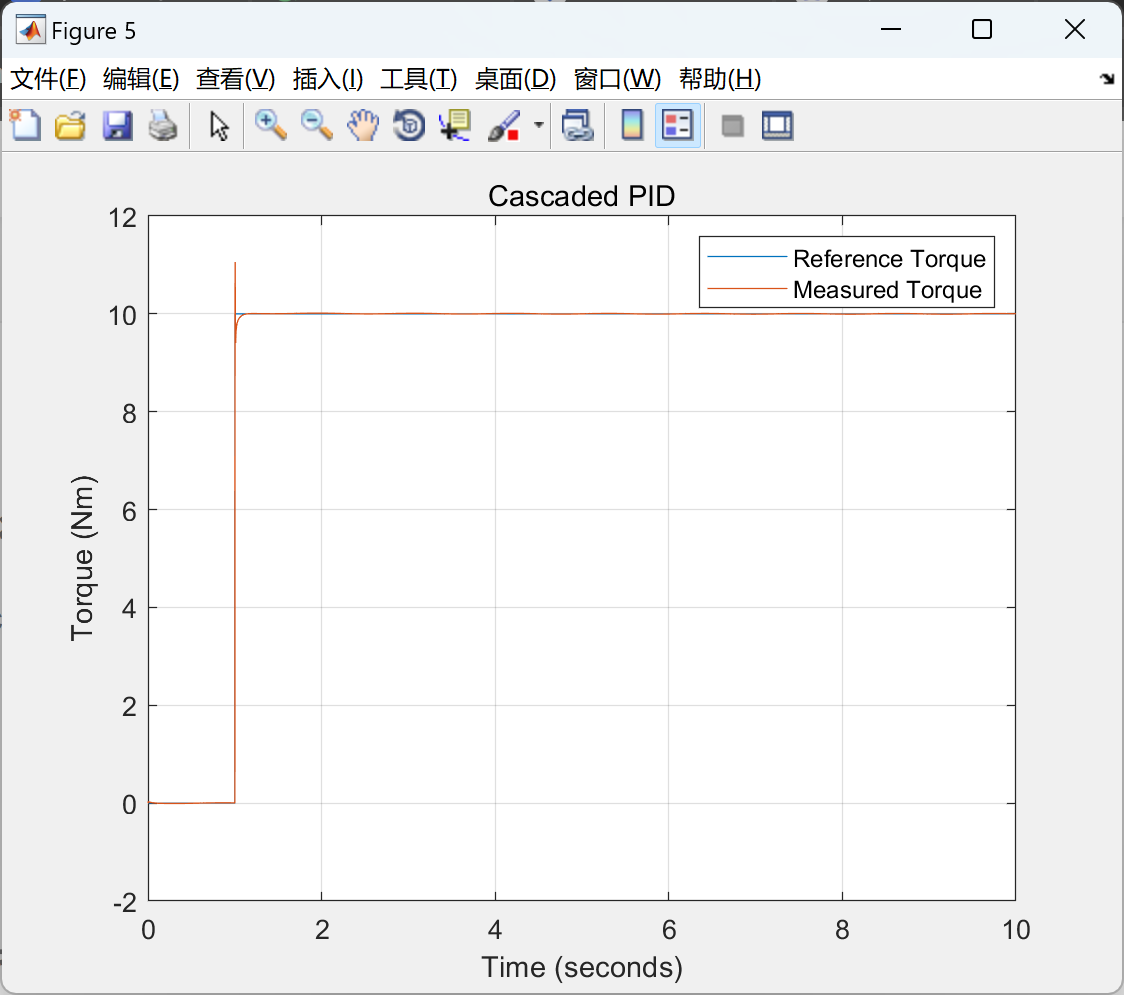

2.1 CascadedPID级联比例-积分-微分（控制器）

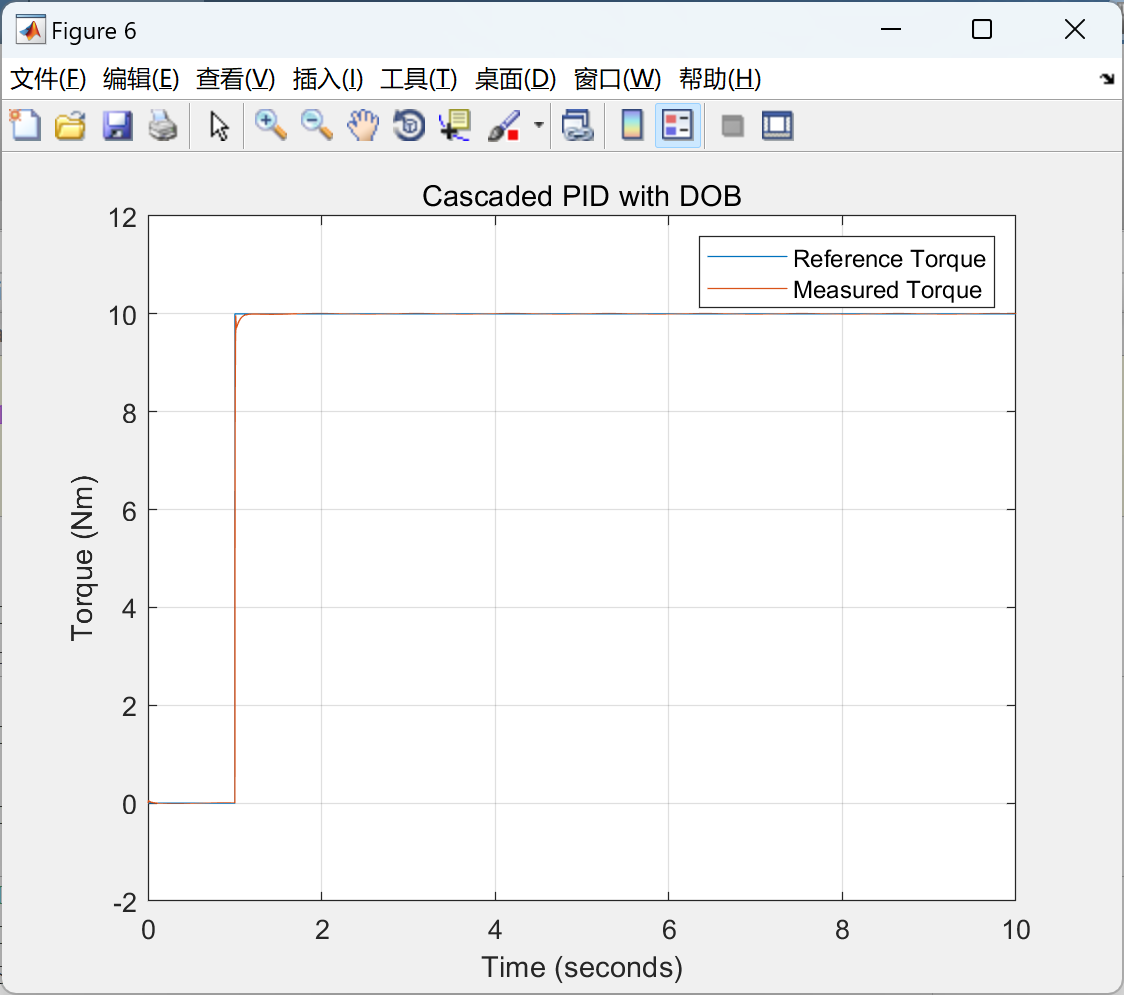

2.2 DoB带DoB的级联PIDCascaded PID wıth

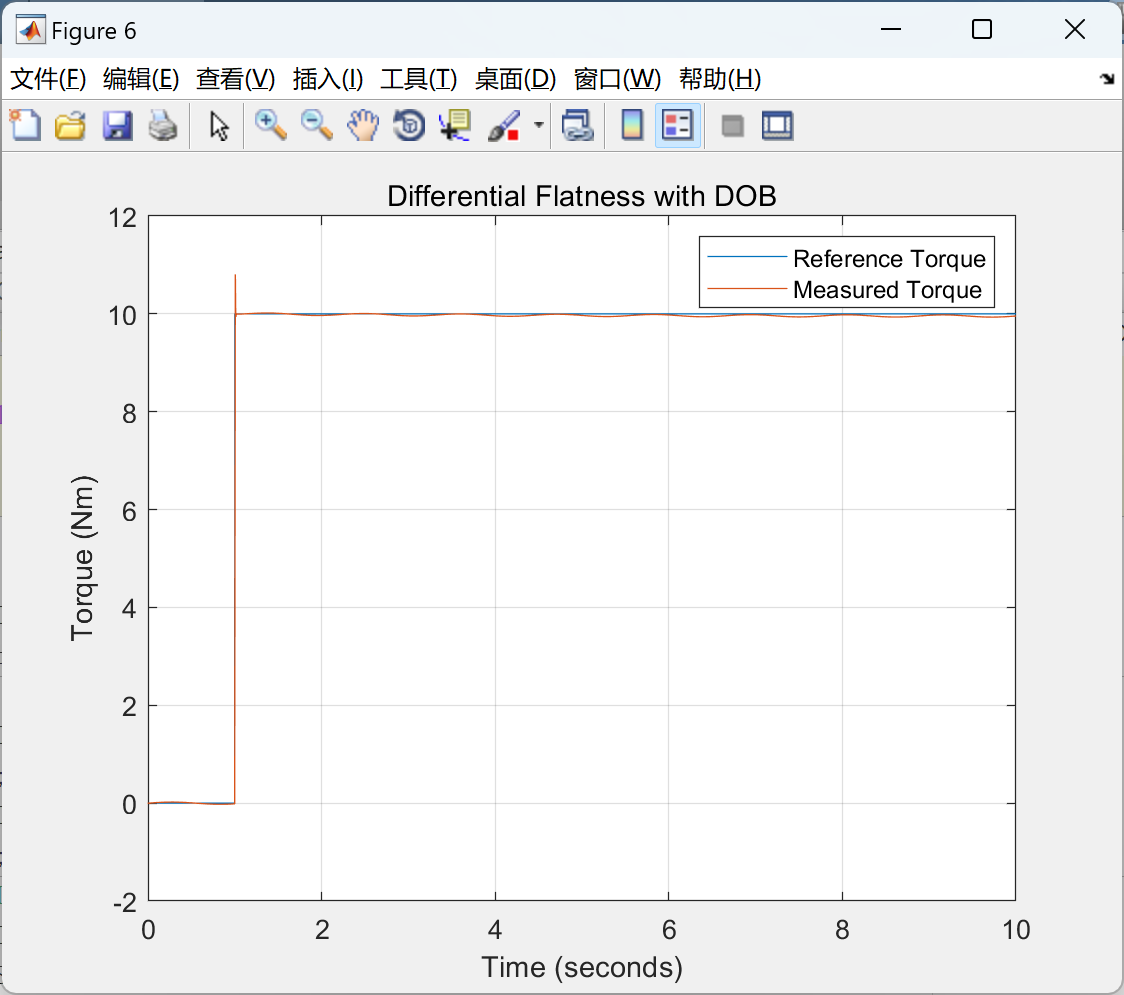

2.3 DoB差动平坦度控制Differential Flatness Control with DoB

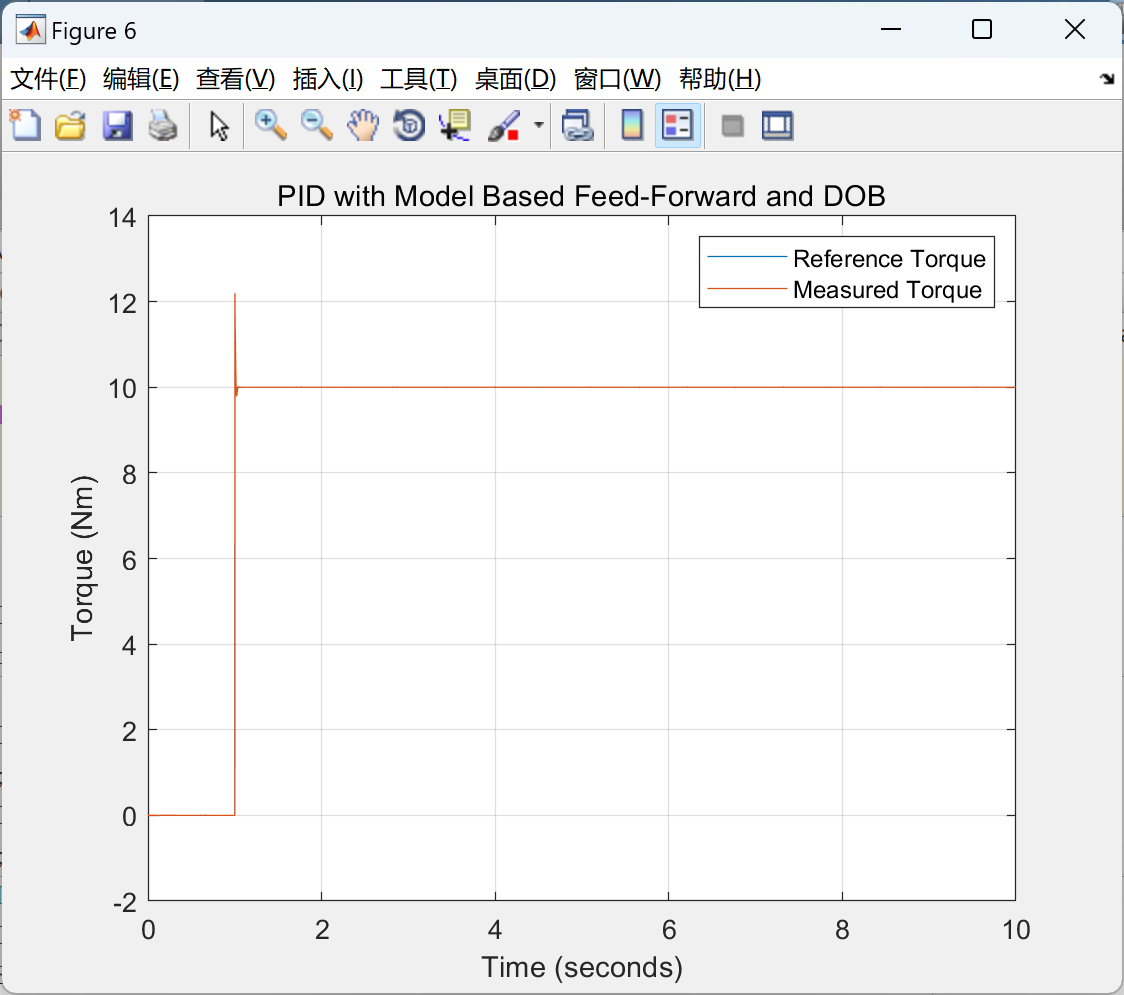

2.4 基于模型的前馈和DoB的PIDPID with Model Based Feed-Forward and DoB

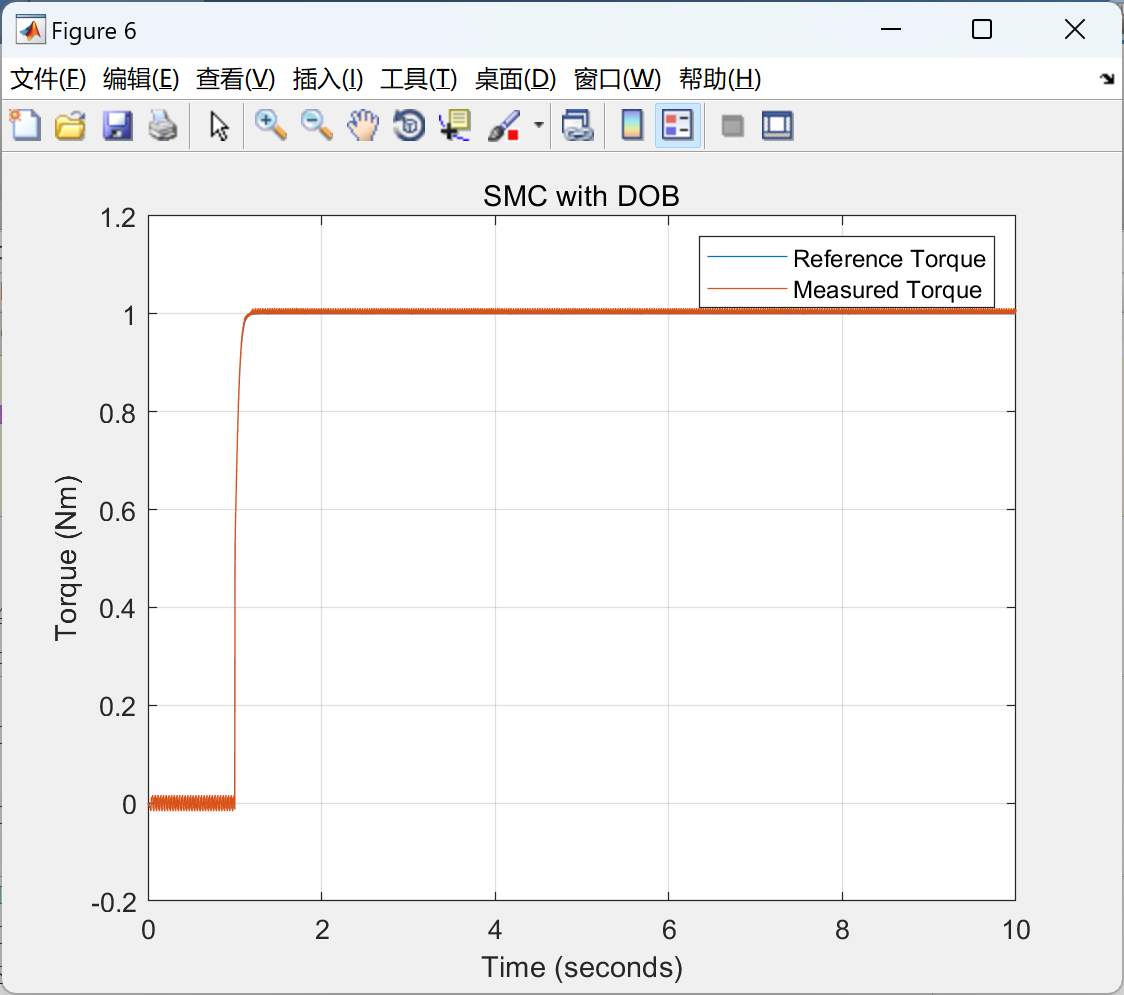

2.5 带DoB的滑模控制器Sliding Mode Controller with DoB
部分代码：
%% Simulation Parameters
Ts = 10; % Simulation Time
dt = 1e-4; % Simulation Time Step
nS = Ts/dt + 1; % Number of Iterations
%% Initial Conditions
Qm0 = 0.0; % Initial rotor position
dQm0 = 0.0; % Initial rotor velocity
Ql0 = 0.0; % Initial link position
dQl0 = 0.0; % Initial link velocity
%% SEA Model Parameters
Ks = 5000; % Spring Stifness
Jm = 2.781e-04; % Rotor Inertia
Jl = 0.07; % Link Inertia
Bm = 1.5e-03; % Motor Damping
Bl = 0.2; % Link Damping
Benv = 200; % Environment Damping
Kenv = 5000; % Environment Stifness
N = 100; % Gear Ratio
%% Controller Parameters
gdob = 1500; % DoB Low Pass Filter Frequency
c = 2000; % Convergence rate
p = 100; % SMC gain
TauMax = 10;
%% Mathematical Parameters used in SEA Model
mu1 = N^2*(2*Jm + Bm*dt);
mu2 = 1/dt^2 + (Benv+Bl)/(2*Jl*dt);
%% Simulation Loop
for i=1:nS
t(i) = (i-1)*dt; % Time vector
%% SEA Model
if i>2
Qm(i) = Qm(i-1)*(4*Jm*N^2 - 2*Ks*dt^2)/mu1 ...
- Qm(i-2)*(-Bm*N^2*dt + 2*Jm*N^2)/mu1 ...
+ Ql(i-1)*2*Ks*dt^2*N/mu1 - dm(i-1)*(2*N*dt^2)/mu1 ...
+ TauM(i-1)*(2*N^2*dt^2)/mu1;
Ql(i) = -Ql(i-2)*(1/dt^2 - (Benv+Bl)/(2*Jl*dt))/mu2 ...
+ Ql(i-1)*(2/dt^2 -(Kenv+Ks)/Jl)/mu2 ...
+ Qm(i-1)*Ks/(Jl*N*mu2) - dl(i-1)/(Jl*mu2);
dQm(i) = (Qm(i) - Qm(i-1)) / (dt);
dQl(i) = (Ql(i) - Ql(i-1)) / (dt);
elseif i>1.5 && i<2.5 % i=1
Qm(i) = dQm0*dt + Qm(i-1);
Ql(i) = dQl0*dt + Ql(i-1);
dQm(i) = dQm0;
dQl(i) = dQl0;
else % i=0
Qm(i) = Qm0;
Ql(i) = Ql0;
dQm(i) = dQm0;
dQl(i) = dQl0;
end
% Motor side (dm) and Link side (dl) disturbances
dm(i) = DistMotor(t(i), dQm(i));
dl(i) = DistLink(t(i));
%% Controller
Ref(:,i) = InputTl(t(i)); % Reference Input
TauS(i) = Ks*(Qm(i)/N - Ql(i)); % Measured Torque
% Sliding Mode Controller
Tau_m(i) = SMC(Ref(3,i), Ref(2,i), Ref(1,i), [Qm(i); Ql(i); dQm(i); dQl(i)], c, p);
% Disturbance Observer (DoB)
k1(i) = Tau_m(i) + Jm*gdob*dQm(i);
if i>1
Fk1(i) = FuncLowPass(k1(i-1), Fk1(i-1), gdob, dt);
else
Fk1(i) = 0;
end
Tau_dob(i) = Jm*gdob*dQm(i) - Fk1(i); % DoB out (Estimated Disturbance)
% Disturbance Observer (DoB)
TauM(i) = Tau_m(i)*Jm*N - Tau_dob(i)*Jm; % Command Torque
end
%% Plots
%% Motor Position
%figure(1)
%plot(t, Qm)
%grid on
%title("Motor Position")
%xlabel("Time (seconds)")
%ylabel("Position (rad)")
%saveas(gcf, '../results/SMC_motor_pos.png')
%% Link Position
%figure(2)
%plot(t, Ql)
%grid on
%title("Link Position")
%xlabel("Time (seconds)")
%ylabel("Position (rad)")
%saveas(gcf, '../results/SMC_link_pos.png')
%% Motor Velocity
%figure(3)
%plot(t, dQm)
%grid on
%title("Motor Velocity")
%xlabel("Time (seconds)")
%ylabel("Velocity (rad/s)")
%% Link Velocity
%figure(4)
%plot(t, dQl)
%grid on
%title("Link Velocity")
%xlabel("Time (seconds)")
%ylabel("Velocity (rad/s)")
figure(6)
plot(t, Ref(1,:), t, TauS);
grid on
title("SMC with DOB")
xlabel("Time (seconds)")
ylabel("Torque (Nm)")
legend("Reference Torque", "Measured Torque")
function ref = InputTl(t)
%A0 = 1;
%A = 1;
%w = 1;
%Tref = A0 + A*sin(w*t);
%dTref = A*w*cos(w*t);
%ddTref = -A*w*w*sin(w*t);
%ref = [Tref; dTref; ddTref];
% Instead of a step, a sigmoid function is given
ConRate = 35; % Convergence rate of the sigmoid function
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]陶帅,白鸿柏,顾伟.复合作动器复合方式对平台主动隔振影响分析[J].振动与冲击, 2011, 30(8):5.
[2]陈铭宏.纤维增强型的模块化软体机器人的建模仿真与实验研究[D].苏州大学,2020.
