考虑多微网电能互补与需求响应的微网双层优化模型（Matlab代码实现）

最新推荐文章于 2025-05-22 17:27:07 发布

荔枝科研社

最新推荐文章于 2025-05-22 17:27:07 发布

阅读量537

点赞数 16

文章标签： matlab 开发语言

本文链接：https://blog.csdn.net/weixin_46039719/article/details/148128933

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

一、多微网电能互补的基本原理与技术特征

1. 多微网系统的定义与架构

2. 技术优势与核心功能

二、需求响应在微网系统中的实现机制

1. 需求响应类型

2. 需求响应与多微网的协同作用

三、双层优化模型的典型结构与应用场景

1. 双层模型的分层设计

2. 典型应用案例

四、现有研究文献综述

1. 多能互补与需求响应的整合模型

2. 算法与求解方法

五、关键约束条件与挑战

1. 多微网协同约束

2. 需求响应行为建模难点

六、未来研究方向

结论

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码、数据、文档

💥1 概述

一、多微网电能互补的基本原理与技术特征

1. 多微网系统的定义与架构

多微网是由多个独立可控的子微网通过公共耦合点（PCC）互联形成的网络，支持电能、热能等多种能源的互补交互。其典型架构包括：

并联型：子微网通过断路器与配电网并联，支持并网/孤岛模式切换；
多能互补型：整合光伏、风电、储能、燃气轮机等多种能源设备，并通过热电气联产实现能源梯级利用；

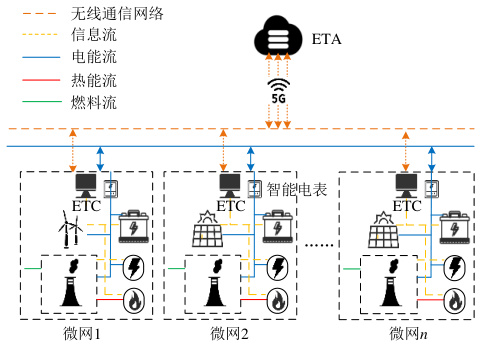

P2P共享型：通过无线通信网络（如5G）实现微网间的电能、热能和燃料流共享。

2. 技术优势与核心功能

可再生能源消纳：通过多微网互联，提升光伏、风电等间歇性电源的渗透率，减少弃风弃光现象；
能源效率提升：热电联产（CHP）设备作为核心，结合储热/储电设备，实现能源的时空转移与优化利用；
运行灵活性：支持与上级电网的功率交互，并在孤岛模式下保障关键负荷供电；
经济性优化：通过多能互补降低燃料成本，例如光伏-柴油发电机-储能的综合供电模式。

二、需求响应在微网系统中的实现机制

1. 需求响应类型

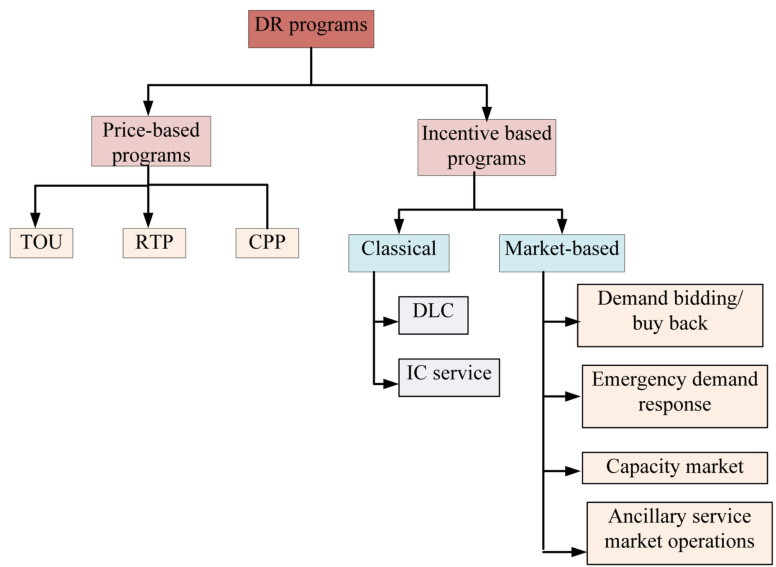

价格型：包括分时电价（TOU）、实时电价（RTP）和尖峰电价（CPP）；
激励型：如直接负荷控制（DLC）、紧急需求响应（EDR）和可中断负荷。

2. 需求响应与多微网的协同作用

负荷侧可调度性增强：通过智能电表等设备采集负荷数据，引导用户调整用电行为；
多能综合响应：扩展至热、冷负荷的柔性调节，例如利用供热系统惯性实现“虚拟储能”；
优化效果：降低峰谷差，减少系统旋转备用容量需求，并通过Shapley算法公平分摊成本。

三、双层优化模型的典型结构与应用场景

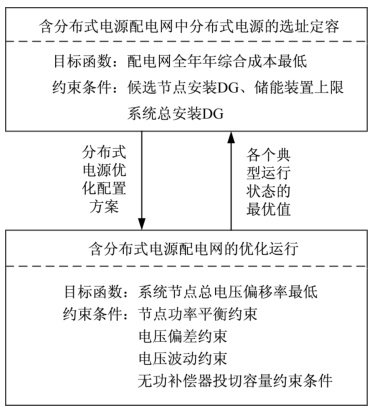

1. 双层模型的分层设计

上层（规划层）：
- 目标：优化设备配置（如储能容量、DG选址）和长期成本；
- 约束：候选节点安装上限、可再生能源渗透率要求。
下层（运行层）：
- 目标：实时优化能源调度，最小化运行成本或电压偏移；
- 约束：功率平衡、设备爬坡率、储能充放电限制。

2. 典型应用案例

源-网-荷协同：上层优化分布式电源配置，下层实现负荷与可再生能源的动态匹配；
碳-能联合优化：上层考虑全寿命周期成本与碳排放，下层平抑风光出力波动；
可靠性提升：通过需求响应与储能协同，降低配电网故障时的停电时间。

四、现有研究文献综述

1. 多能互补与需求响应的整合模型

综合需求响应（IDSR） ：允许用户通过调整多种能源消费（如电转热）实现响应，降低对舒适度的影响；
主从博弈模型：微网运营商与用户通过动态电价互动，实现供需双侧优化；
多时间尺度优化：结合日前调度与实时控制，应对风光出力的不确定性。

2. 算法与求解方法

智能算法：蚁狮算法、改进粒子群算法（IPSO）用于非凸优化问题；
数据驱动建模：基于LSTM网络的需求响应特性封装，提升模型泛化能力；
双层模型转化：通过KKT条件将双层问题转化为单层混合整数线性规划。

五、关键约束条件与挑战

1. 多微网协同约束

能量平衡：电/热/冷功率的实时匹配；
交互功率限制：微网间及与上级电网的功率传输上限；
设备运行限制：微型燃气轮机出力范围、储能充放电速率。

2. 需求响应行为建模难点

用户异质性：需考虑经济收入、用能习惯等个体差异；
有限理性行为：用户可能偏离完全理性决策，需引入博弈论或机器学习方法；
不确定性量化：响应参与度、天气因素对负荷预测的影响。

六、未来研究方向

跨能源市场协同：探索电能、热能与碳交易的联合优化机制；
高维不确定性处理：结合鲁棒优化与深度学习，应对风光出力与负荷的双重波动；
分布式优化框架：设计去中心化的多微网协同算法，保护隐私并降低通信开销；
社会-技术系统集成：考虑用户心理、政策激励对需求响应的影响。

结论

多微网电能互补与需求响应的双层优化模型，通过整合能源供给侧的多能互补与负荷侧的可调度性，显著提升了系统经济性、可靠性和可再生能源消纳能力。未来需进一步突破高维约束求解、用户行为建模等技术瓶颈，并探索与电力市场、碳市场的深度耦合，以实现能源系统的低碳化与智能化转型。

📚2 运行结果

部分代码：

%此处循环含义解释：
%首先，计算主函数，得出外部购电负荷
%其次，通过外部购电负荷，优化得出最优价格
%最后，通过最优价格再次计算主函数，得出调度策略
%i从1到4循环了共计4次，循环次数其实可以自己设置的
%sc可以认为是运营商的优化函数，优化出最优电价
%xc可以认为是微网的调度策略，优化出各个微网的具体运行策略
%运营商优化出来的价格，也就是jg11，传递给微网函数中进行下一步优化

for i=1:4
[f2,jg11]=sc(wrfh1);
ff2(i)=value(f2);
[f,wrfh1,nrfh1,fy1,fy2,fy3,soc1,gf1,rfh1]=xc(jg11);
%if i>1
% if abs(ff2(i)-ff2(i-1))<1
% k=i
% break;
%end
%end
end
fprintf('最终用电费用')
value(f)
fprintf('配网运营商收益')
value(-ff2(i-1))
fprintf('三个微网用电费用分别是')
fy1
fy2
fy3
zfh=jgfh+rfh1;
figure;
subplot(3,1,1);
plot(soc1(1:tm),'r-o')
title('微网1soc');
subplot(3,1,2);
plot(soc1(tm+1:2*tm),'b-*')
title('微网2soc');
subplot(3,1,3);
plot(soc1(2*tm+1:3*tm),'c-')
title('微网3soc');
figure;
plot(ppv1(1:tm),'r-o')
hold on
plot(gf1(1:tm),'b-*')
legend('原始光伏','光伏参与量');
title('微网1光伏');
figure;
plot(ppv2(1:tm),'r-o')
hold on
plot(gf1(tm+1:2*tm),'b-*')
legend('原始光伏','光伏参与量')
title('微网2光伏');
figure;
plot(ppv3(1:tm),'r-o')
hold on
plot(gf1(2*tm+1:3*tm),'b-*')
legend('原始光伏','光伏参与量')
title('微网3光伏');
figure;
plot(jg11,'b-*')
title('电价');
figure;
plot(zfh(1:tm),'r-o')
