FPGA——调用DDR的IP核（MIG核）

关于DDR的基础知识可以看这篇文章：

FPGA ——DDR基础概念详解_居安士的博客-CSDN博客

总的来说，DDR是一个结构非常复杂的动态存储器，时序自己去写是非常困难的，但是Xilinx给我们有现成的封装好的IP核，我们只要学会调用和修改参数就可以了，下面就介绍一下如何调用DDR的IP核

---

调用MIG核

在ip核处搜“mig”，双击：

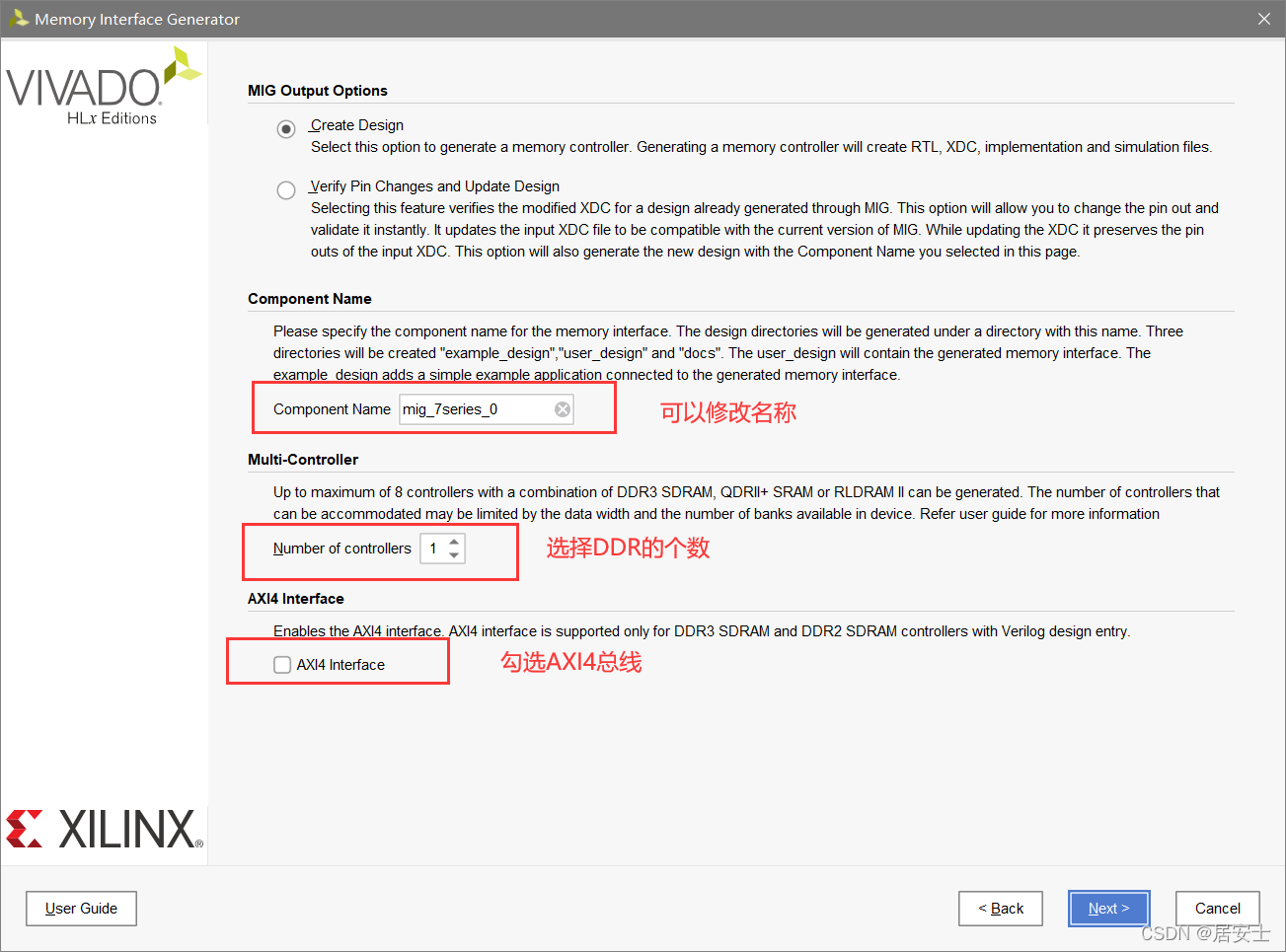

修改名称，选择自己要控制的DDR个数，把AXI4总线勾选上

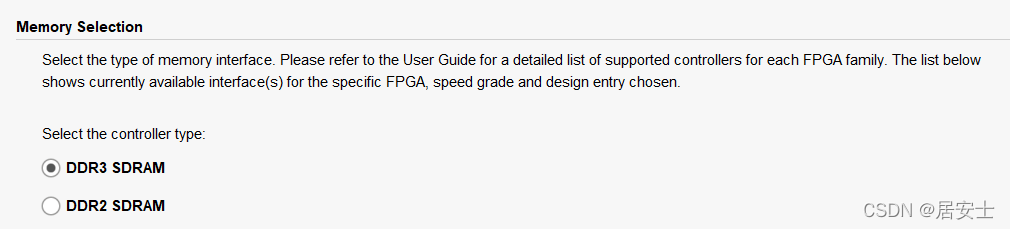

选择DDR3

选择※DDR芯片时钟：由MIG核送给FPGA外的DDR3芯片

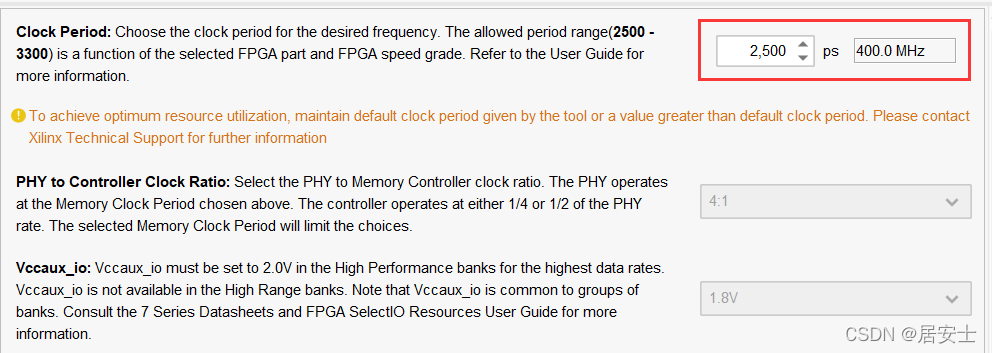

注意这里的4:1，代表MIG给DDR为400MHZ，给用户的接口是1/4的400MHZ，即100MHZ

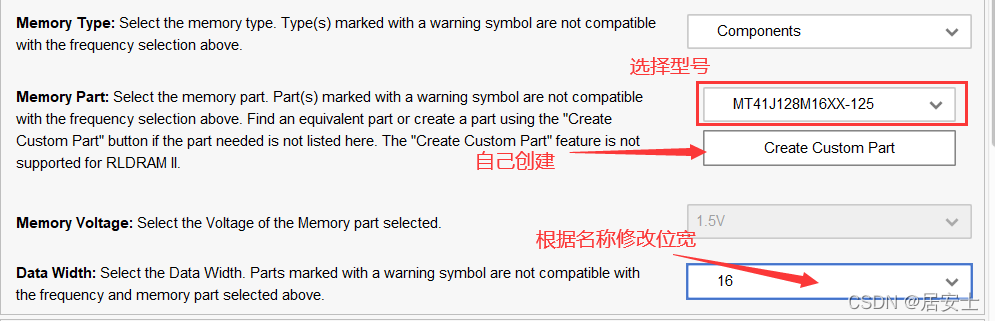

※根据硬件DDR选型选DDR型号：

根据核心板原理图（U6为DDR）型号为MT41J128M16JT-125IT

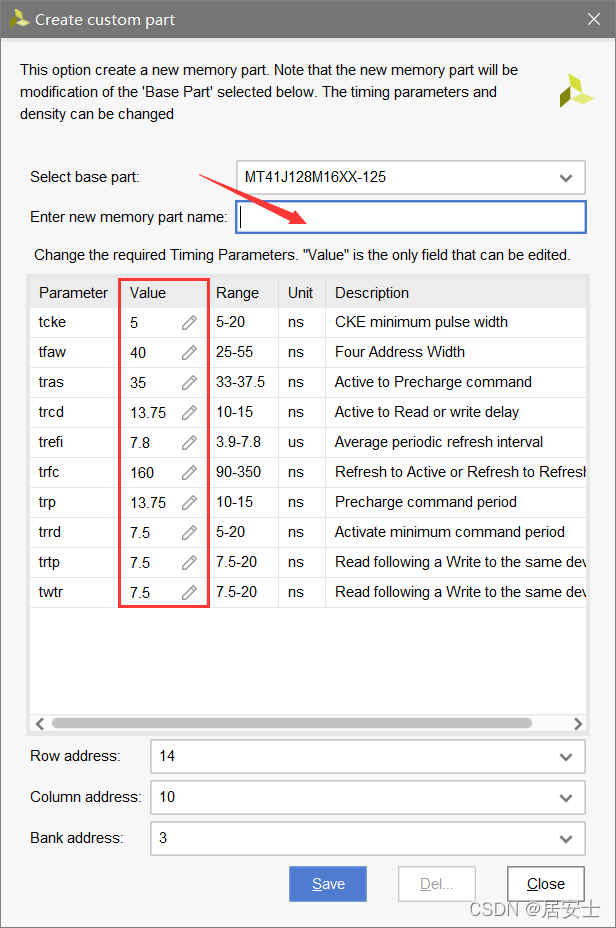

如果没有符合的选型，可以自己创建一个，点击create custom part，根据数据手册自己输入参数和名称即可

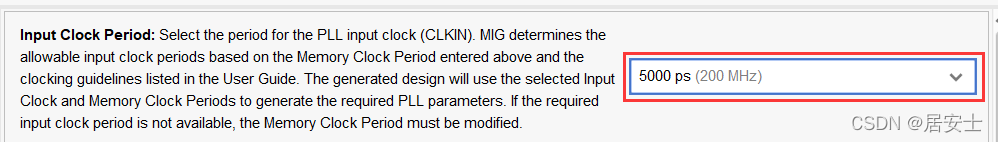

※DDR输入时钟：此处选择的时提供给MIG核的时钟

建议选择200MHZ和参考时钟相同

注意，这个地方只选了输入时钟的频率，并没有让选输入时钟的形式，输入时钟形式在下一页面选择

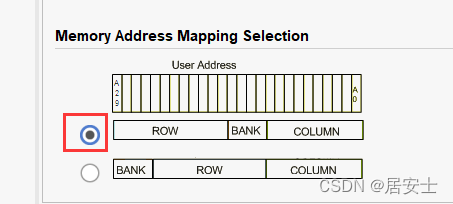

把鼠标滚动到最下面，选择先行后bank（目的是减少DDR刷新频率）

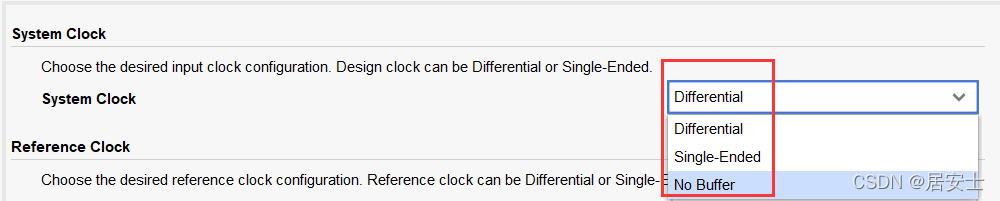

※MIG核输入时钟的形式选择

输入MIG核的时钟可以从FPGA外部直接给，也可以从FPGA内部给，如果时钟从外部给，那么可以选择差分，如果时钟从内部给，那么选no buffer（没有buffer计）或者单端。

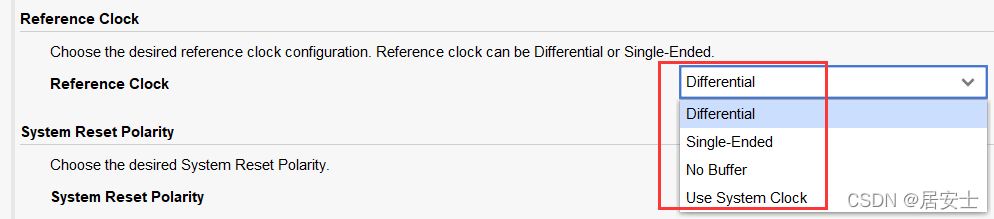

※MIG参考时钟（为200MHZ），因为刚刚系统时钟已经选择了200M，所以选择使用系统时钟（use system clock）：

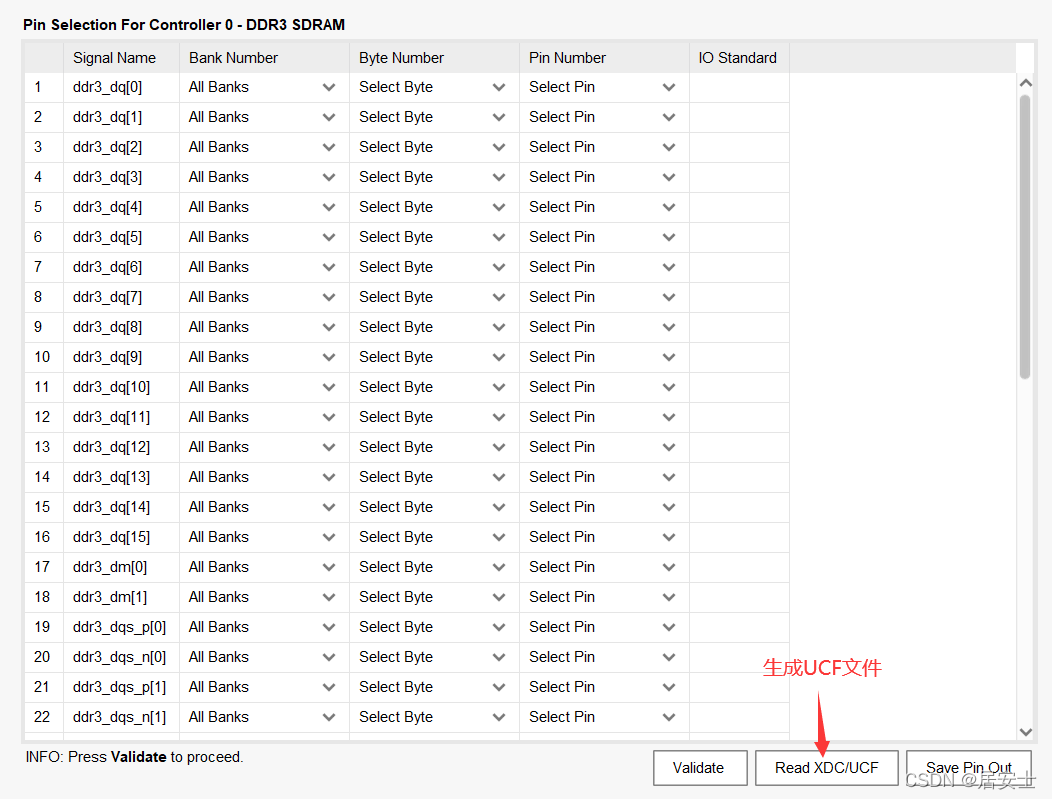

※管脚分配

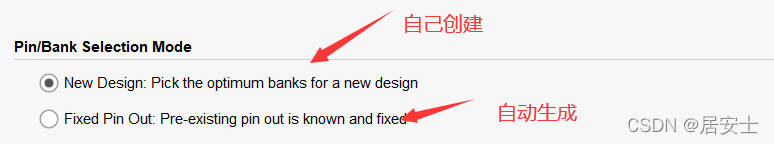

       选择自己创建需要根据原理图中DDR对找到应的FPGA管脚，输入Bank号，标号，管脚号

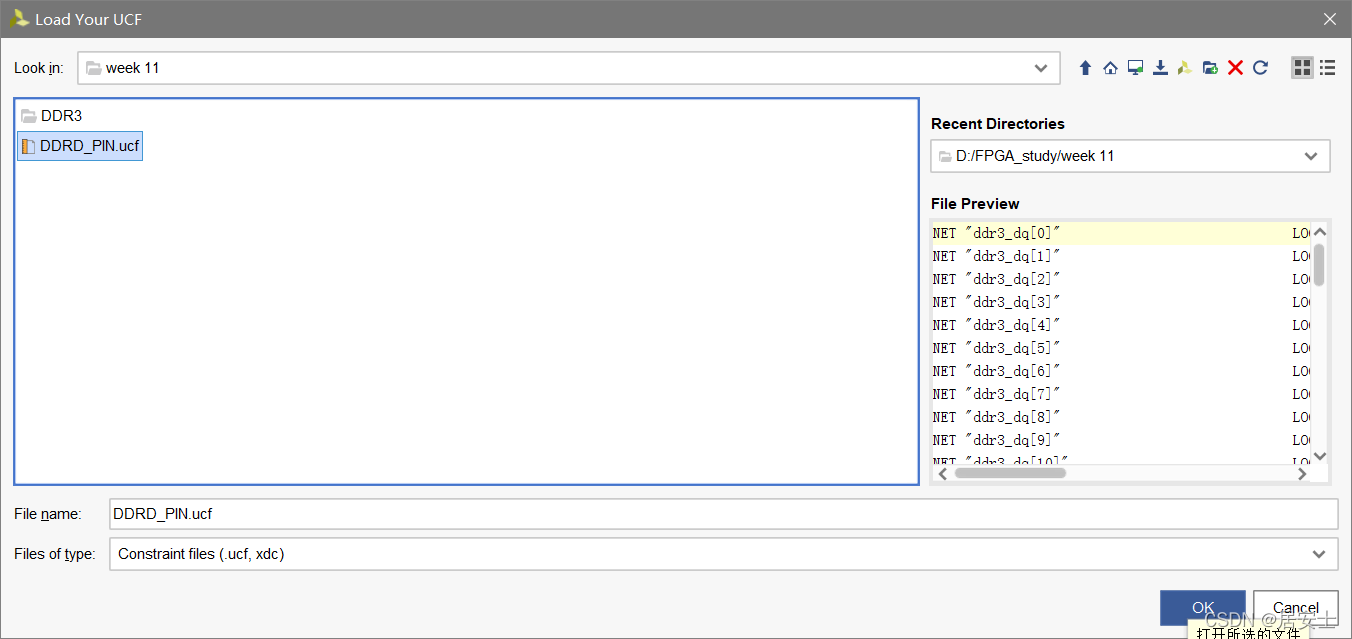

选择自动生成：添加UCF文件

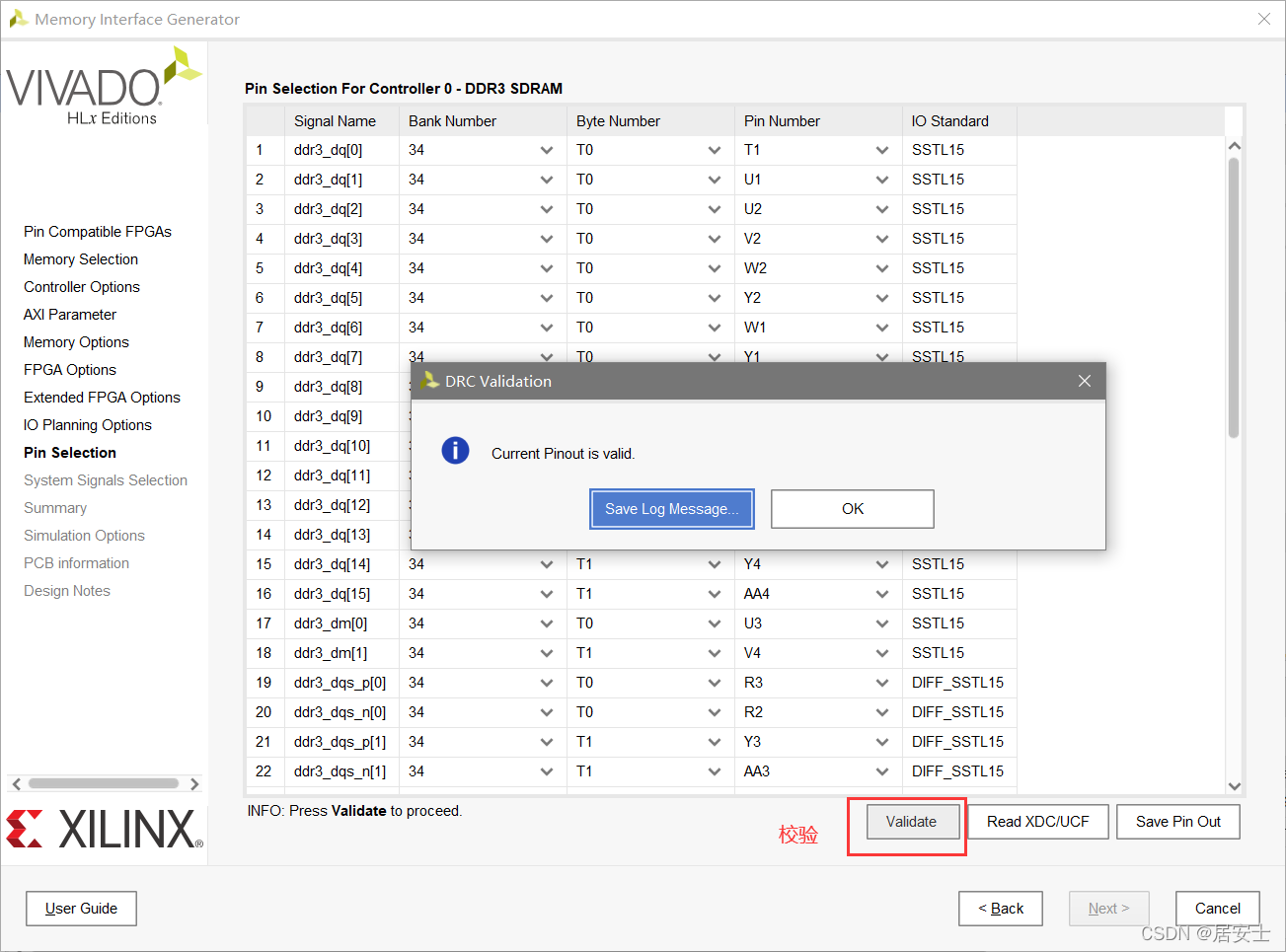

添加后，进行校验，看是否成功：

之后一直勾选默认，生成MIG核完毕

---

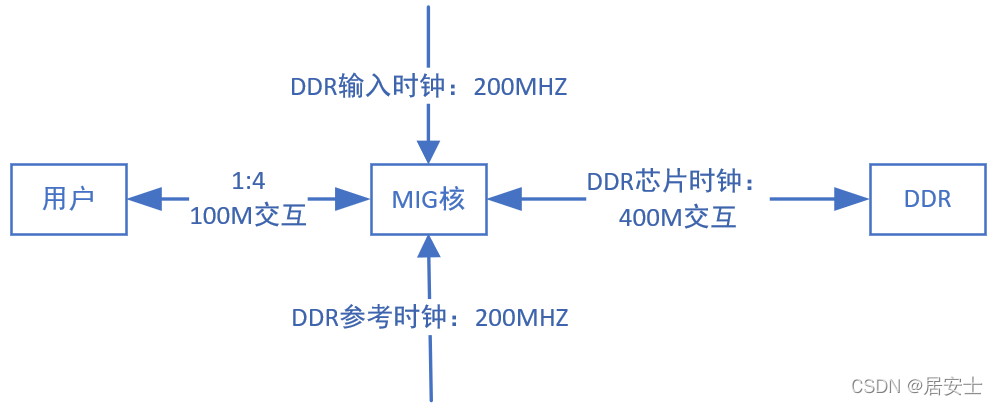

这里面的四个时钟（DDR芯片时钟，DDR输入时钟，DDR参考时钟，用户时钟）是非常叫人迷惑的，下面画张图帮助理解
