Vivado创建项目和仿真

一、创建项目

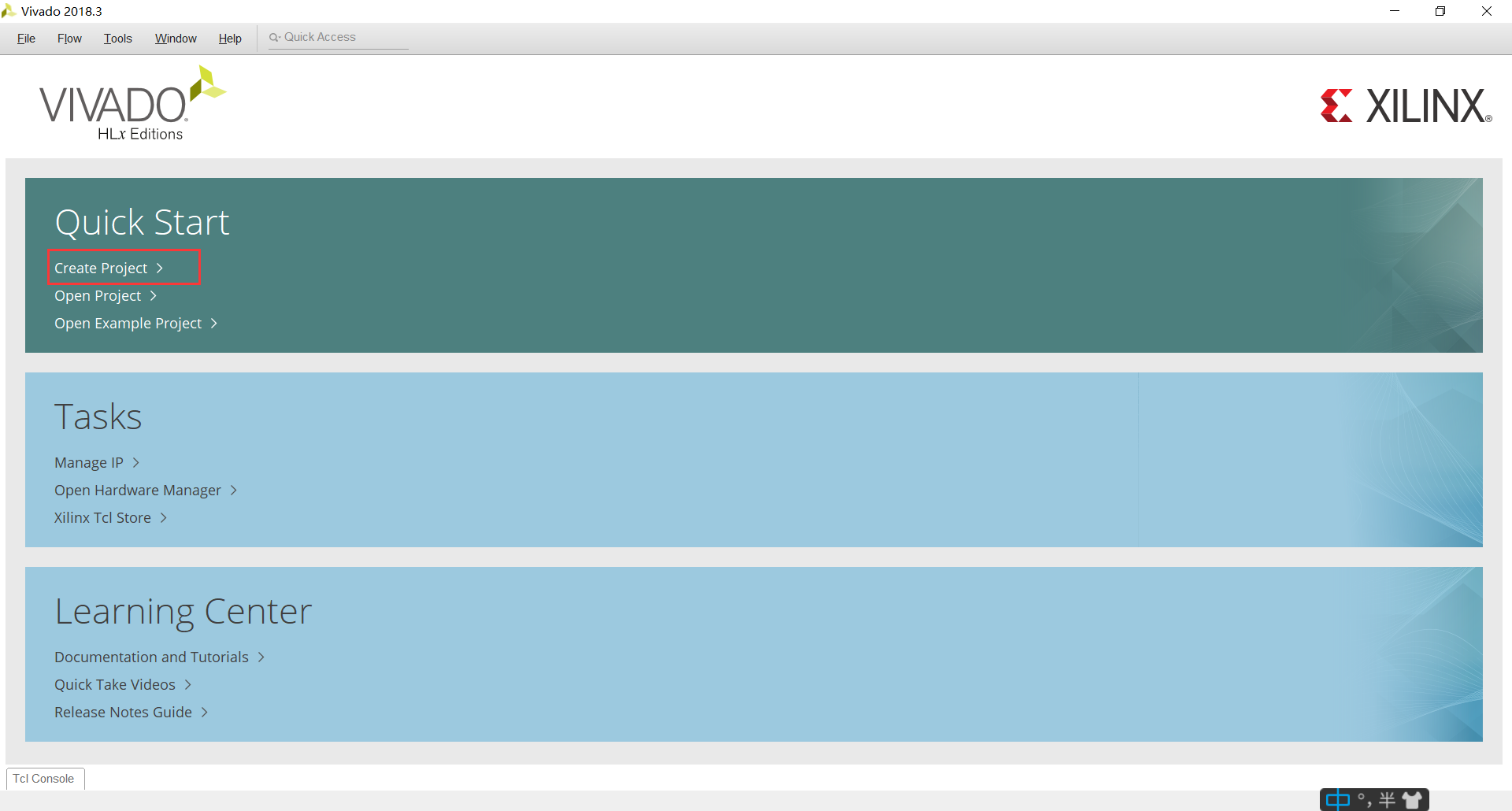

Create Project:

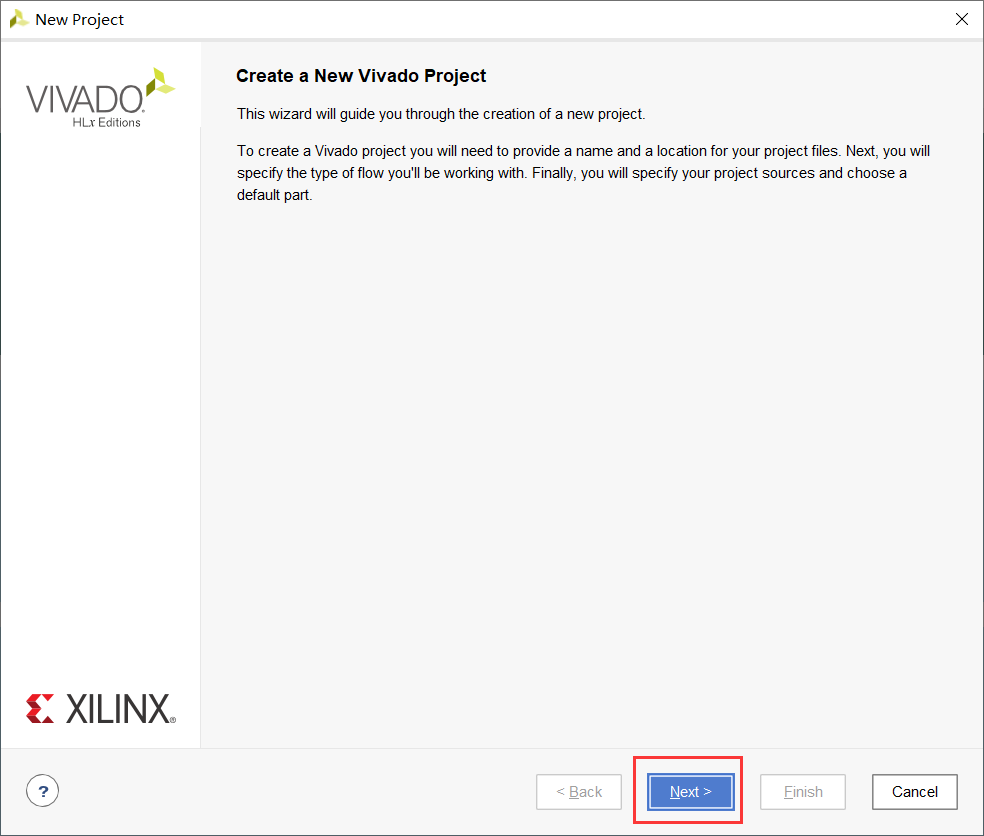

Next：

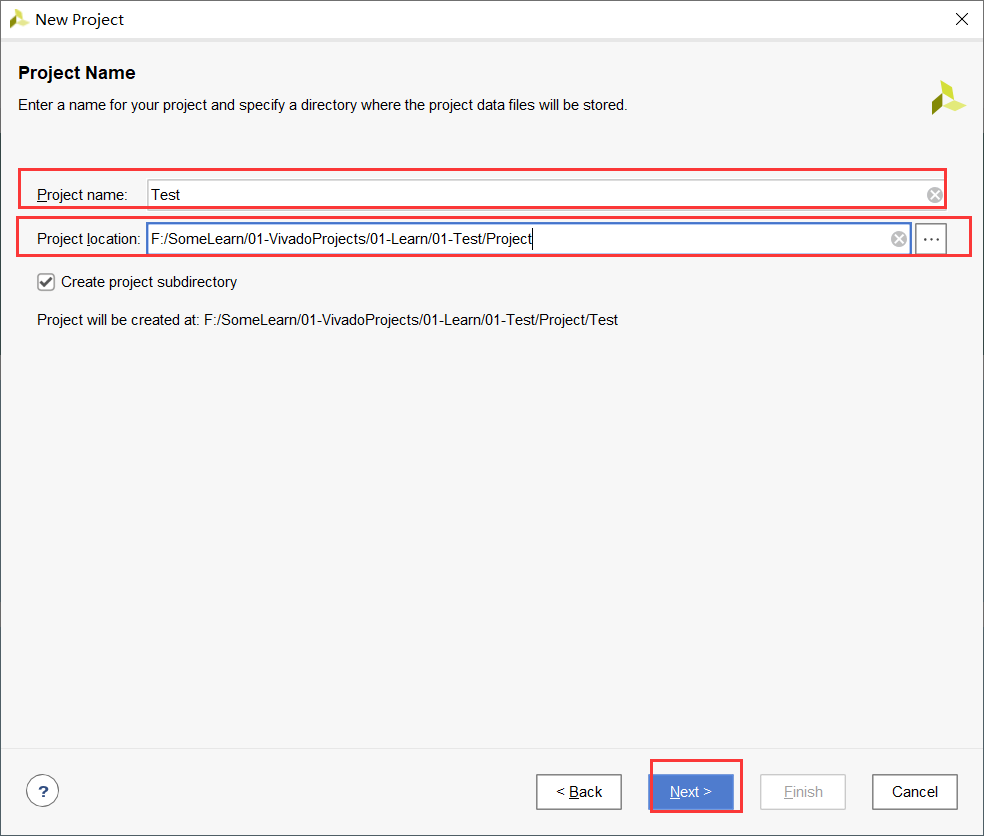

填写项目名，选择项目位置，Next：

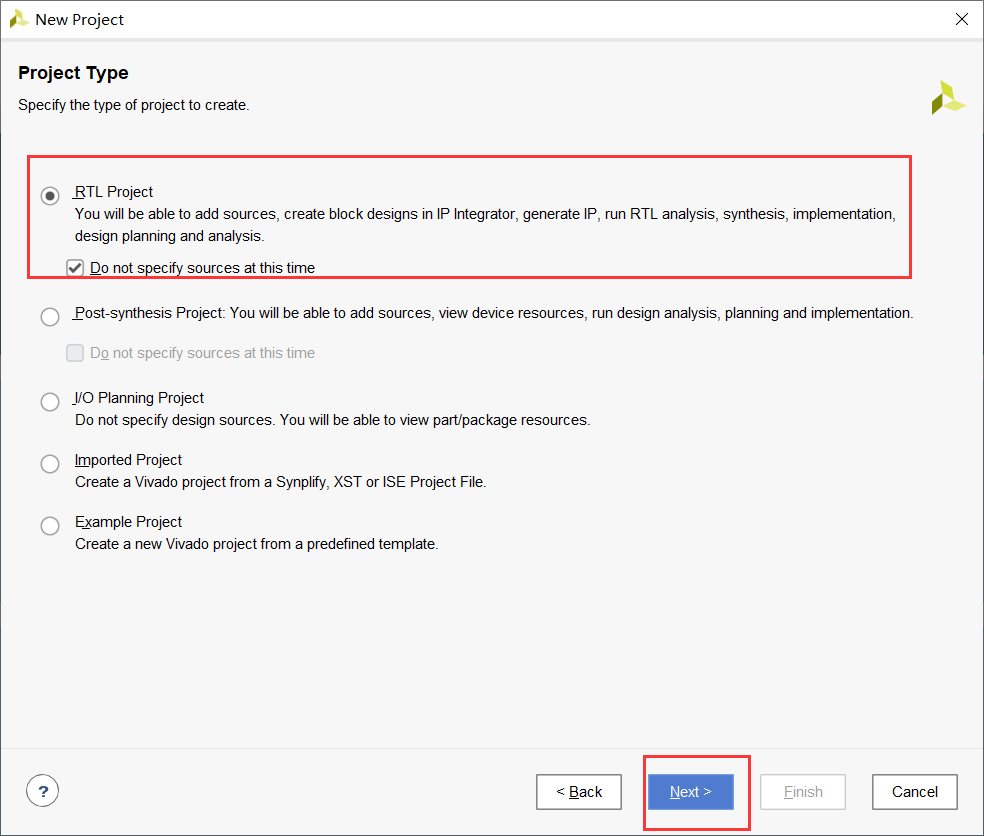

选择RTL项目，勾选Do not specify sources at the time，即不添加源文件，Next：

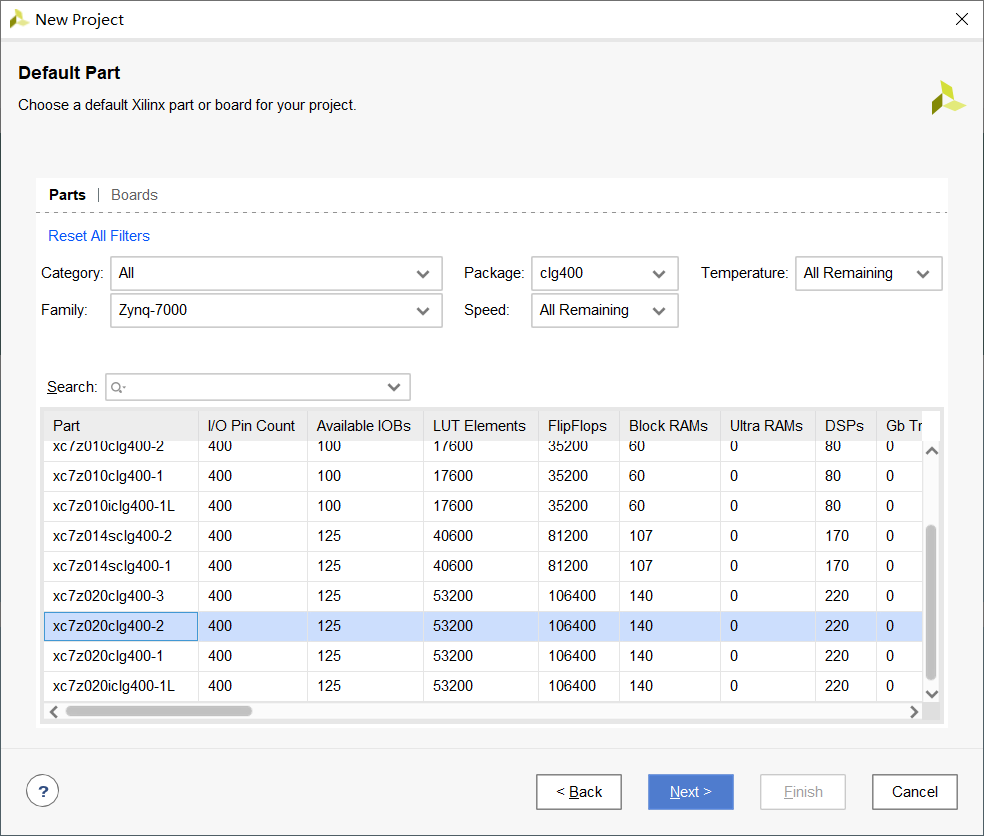

选择芯片类型，Next：

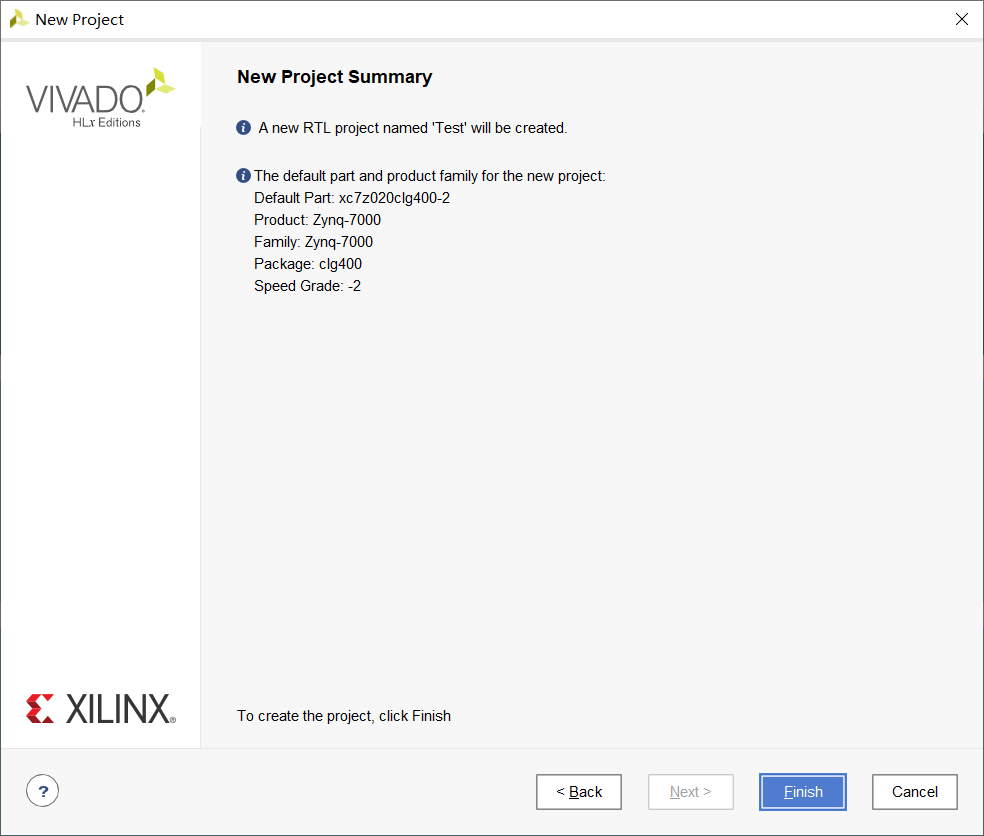

Finish：

---

二、添加Verlog设计文件

1. 添加t.v文件

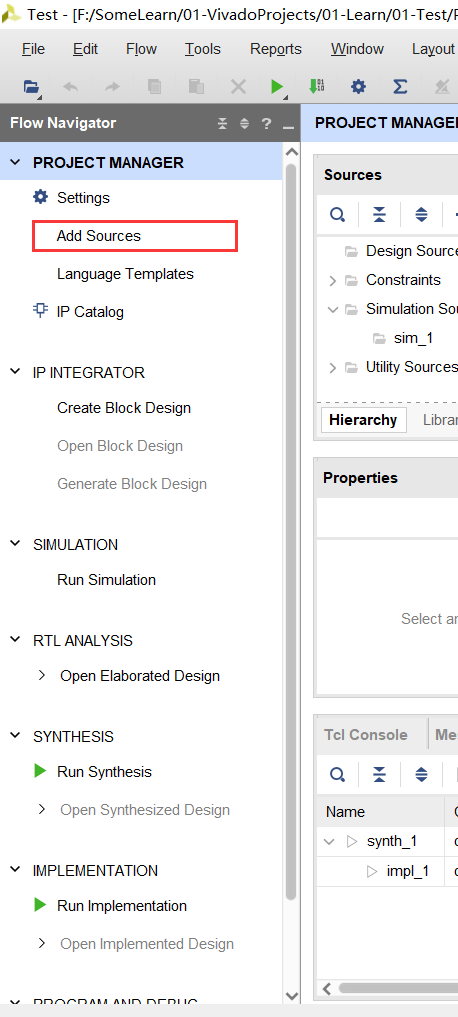

Add Sources：

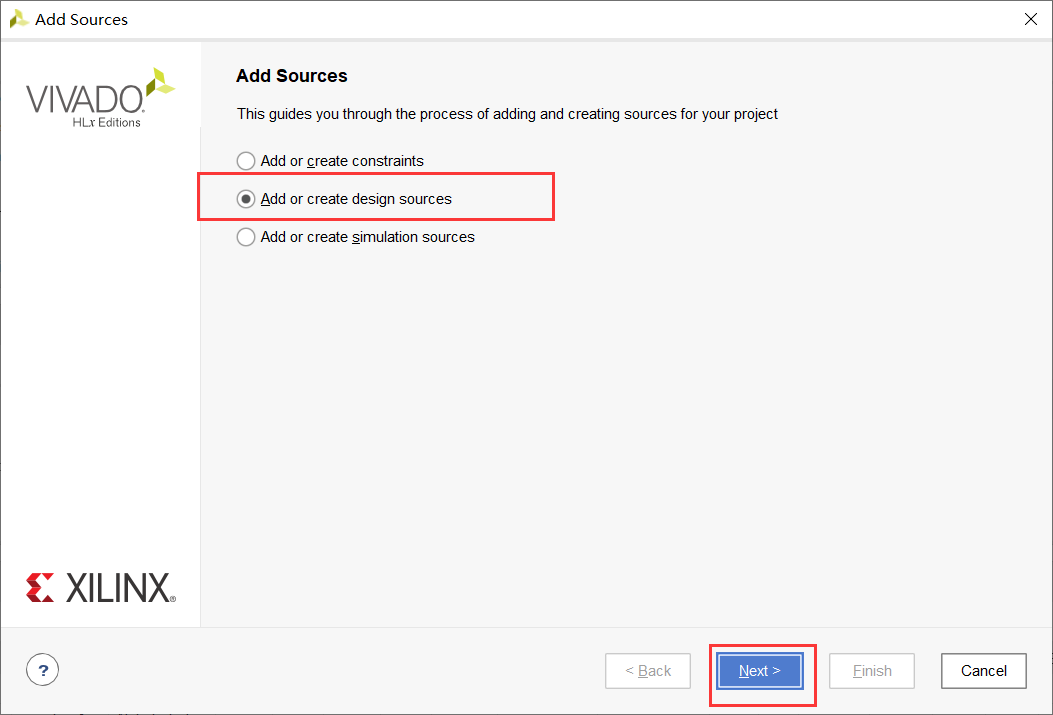

选择第二个，Next：

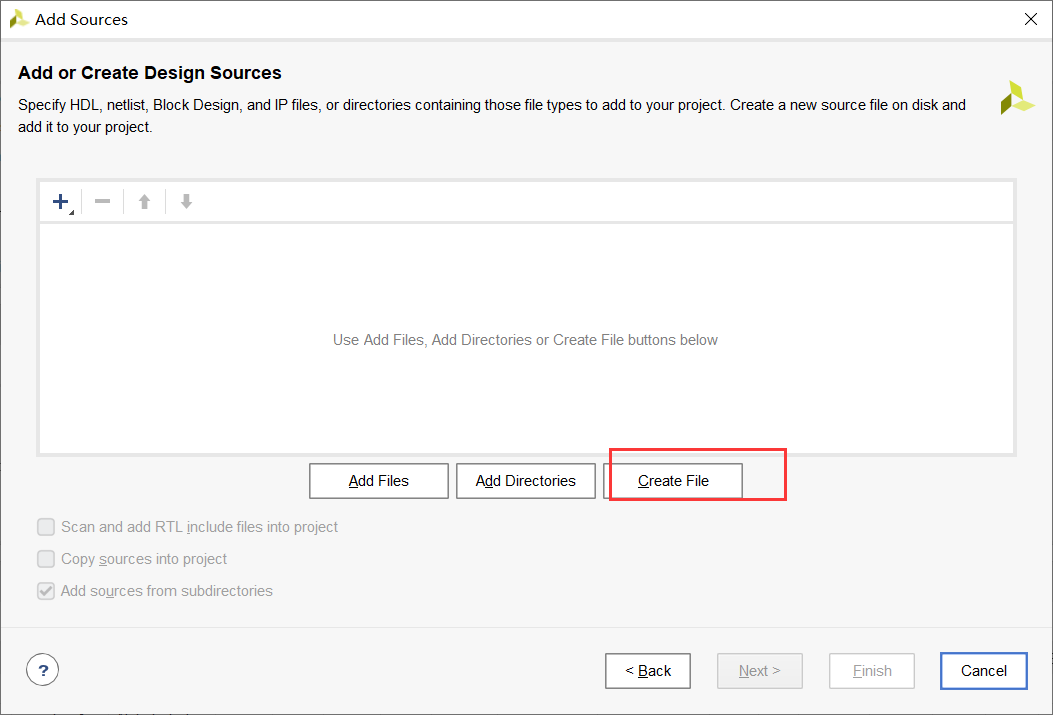

Create File：

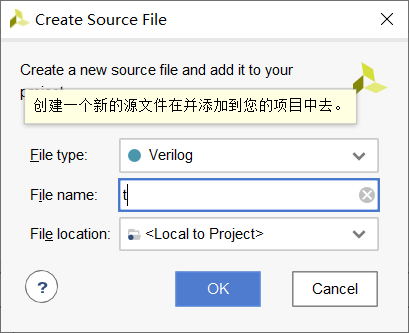

选择文件类型，填写文件名，OK：

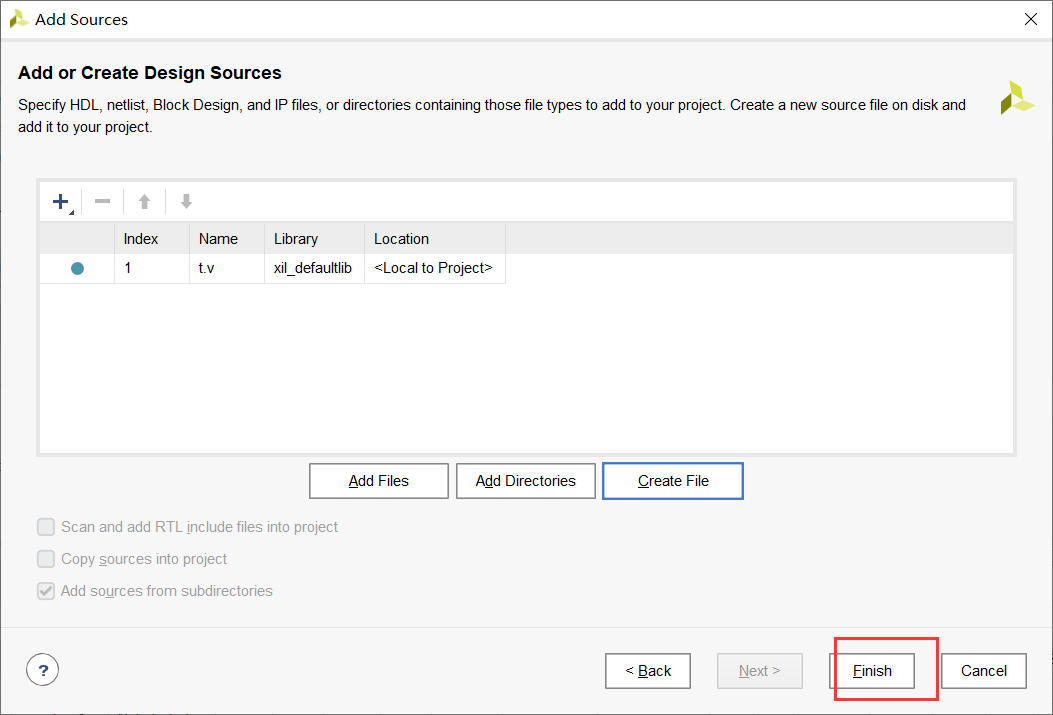

Finish：

定义模块输入输出端口，暂时不设置，直接OK：

2. 编写文件

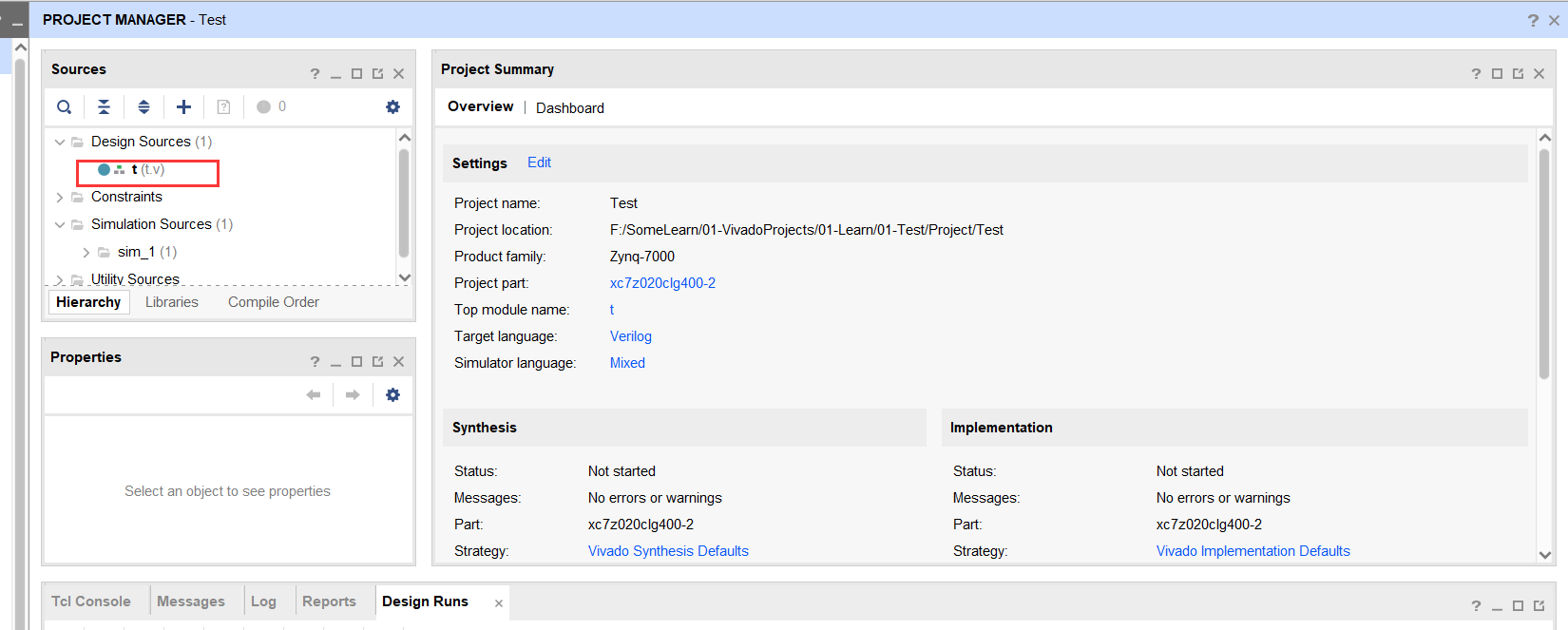

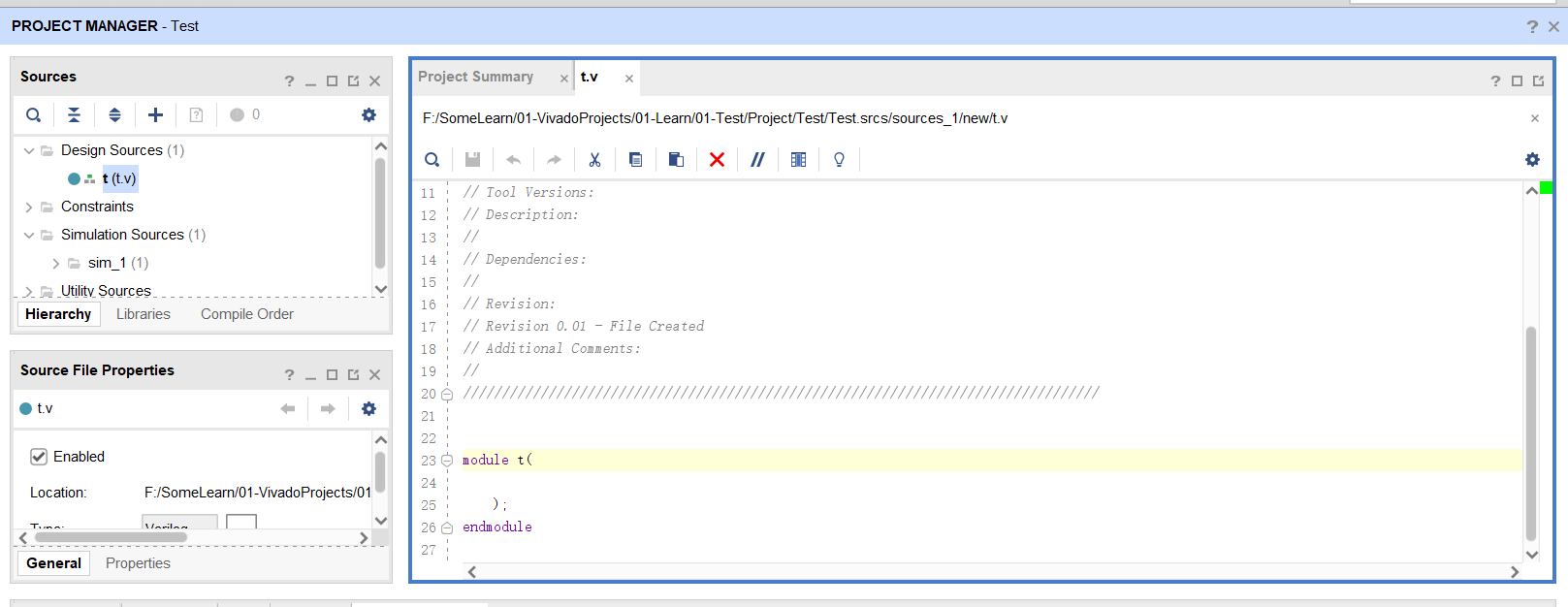

双击打开文件：

编写:

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/09/10 16:06:39
// Design Name:
// Module Name: t
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module t(
    input   wire    a,
    input   wire    b,

    output  wire    c,
    output  wire    d,
    output  wire    e,
    output  wire    f
);

    assign c = ~a;
    assign d = a & b;
    assign e = a | b;
    assign f = a ^ b;


endmodule

---

三、添加仿真文件

1. 添加t_tb.v文件

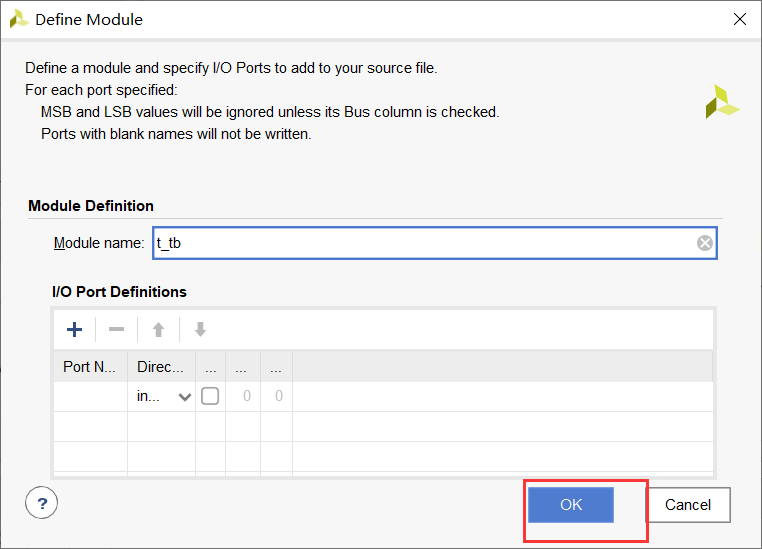

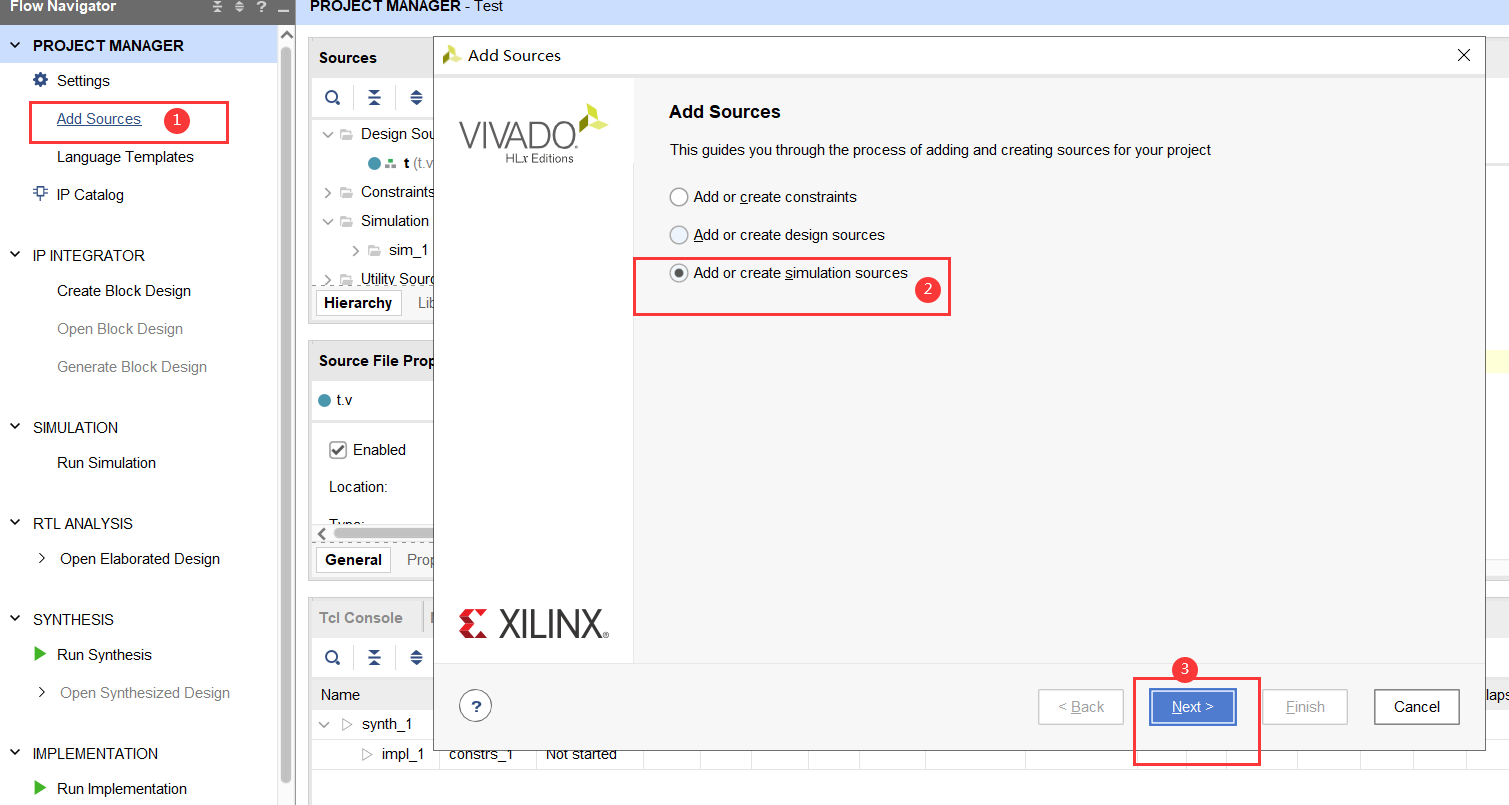

添加仿真文件，填写名称：

OK：

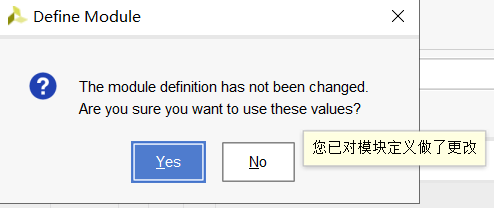

Yes：

2. 编写文件

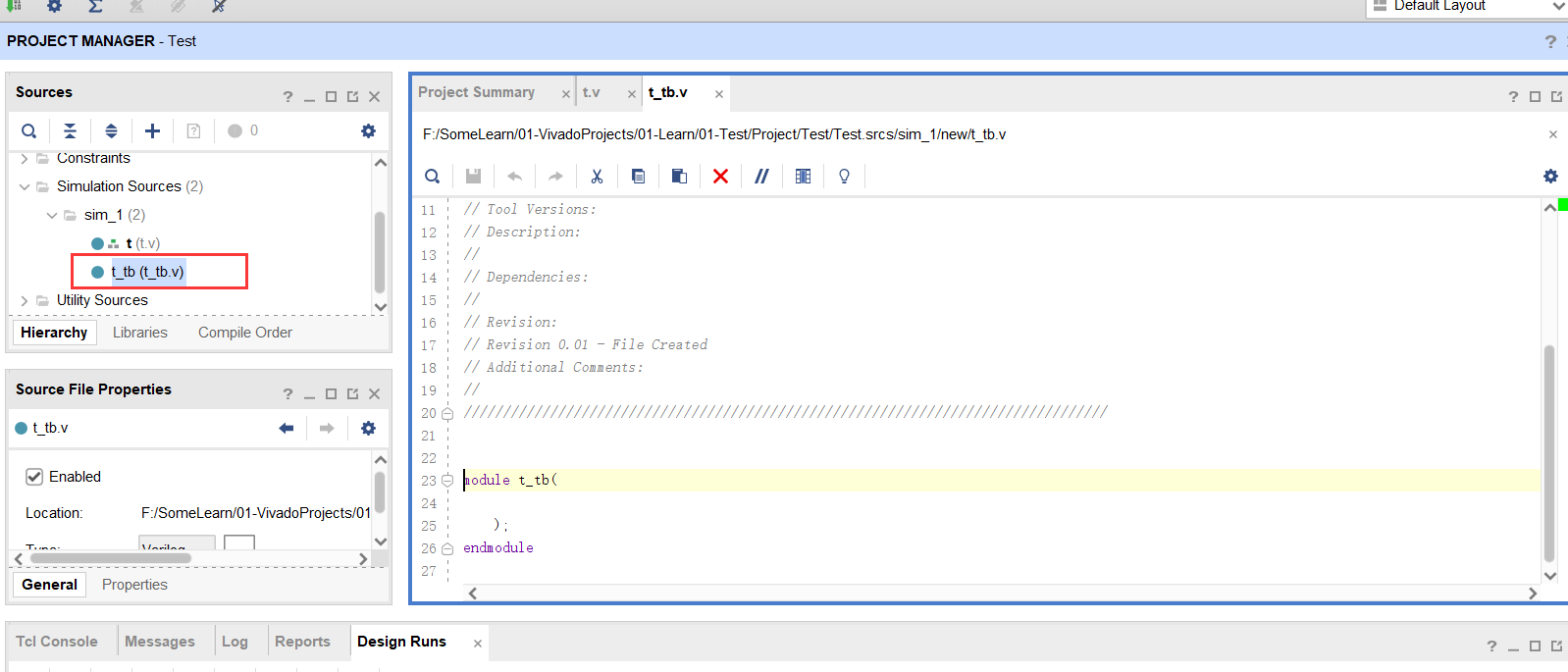

打开文件：

编写：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/09/10 16:48:54
// Design Name:
// Module Name: t_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module t_tb(

    );

    parameter   CYCLE   =   20;

    reg     clk;

    reg     a;
    reg     b;

    wire    c;
    wire    d;
    wire    e;
    wire    f;


    always #(CYCLE / 2) clk = ~clk;

    initial begin
        clk = 0;
        a = 1'b0;
        b = 1'b0;
        repeat(10) begin
            a = {$random};
            b = {$random};
            # (CYCLE * 5);
        end

        $finish;
    end


    t t_t(
       /*input   wire*/  .a(a),
       /*input   wire*/  .b(b),

       /*output  wire*/  .c(c),
       /*output  wire*/  .d(d),
       /*output  wire*/  .e(e),
       /*output  wire*/  .f(f)
    );

endmodule

---

四、仿真

1. 运行仿真

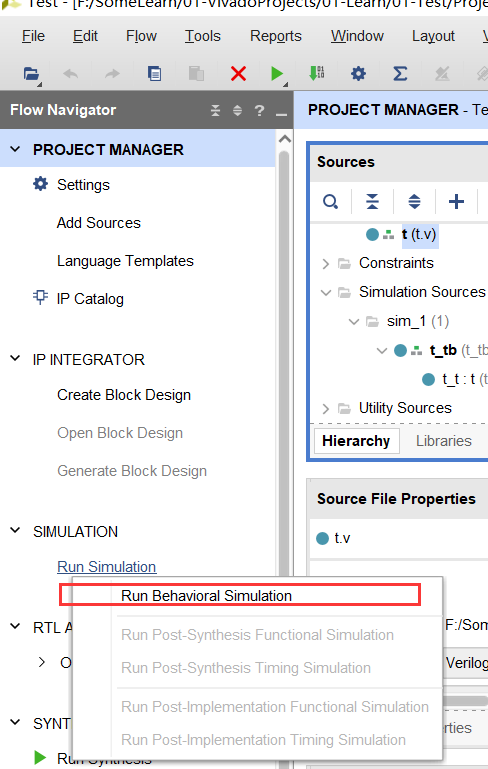

运行仿真：

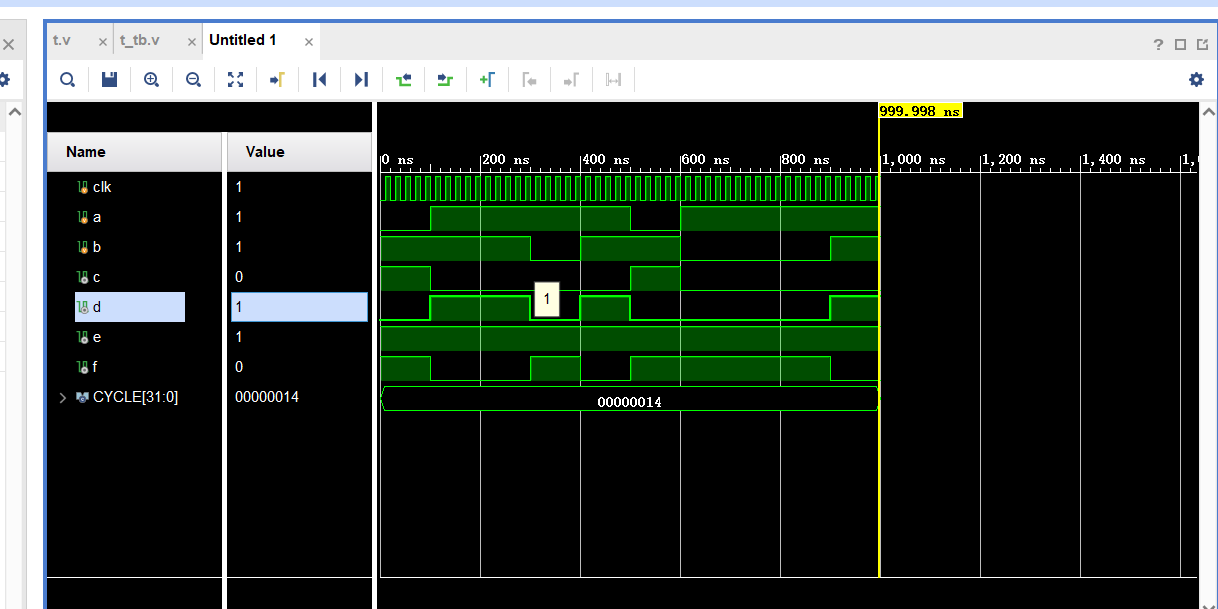

查看仿真波形：

2. 仿真波形操作

按键	操作
I	扩大
O	缩小
Shift + 鼠标滚轮	左右移动

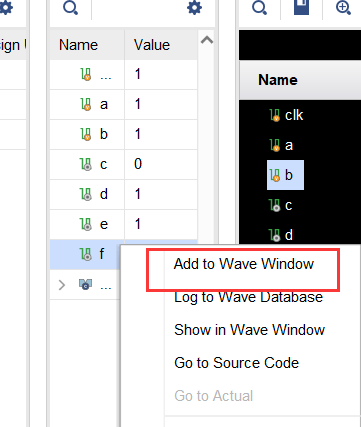

右击添加波形：

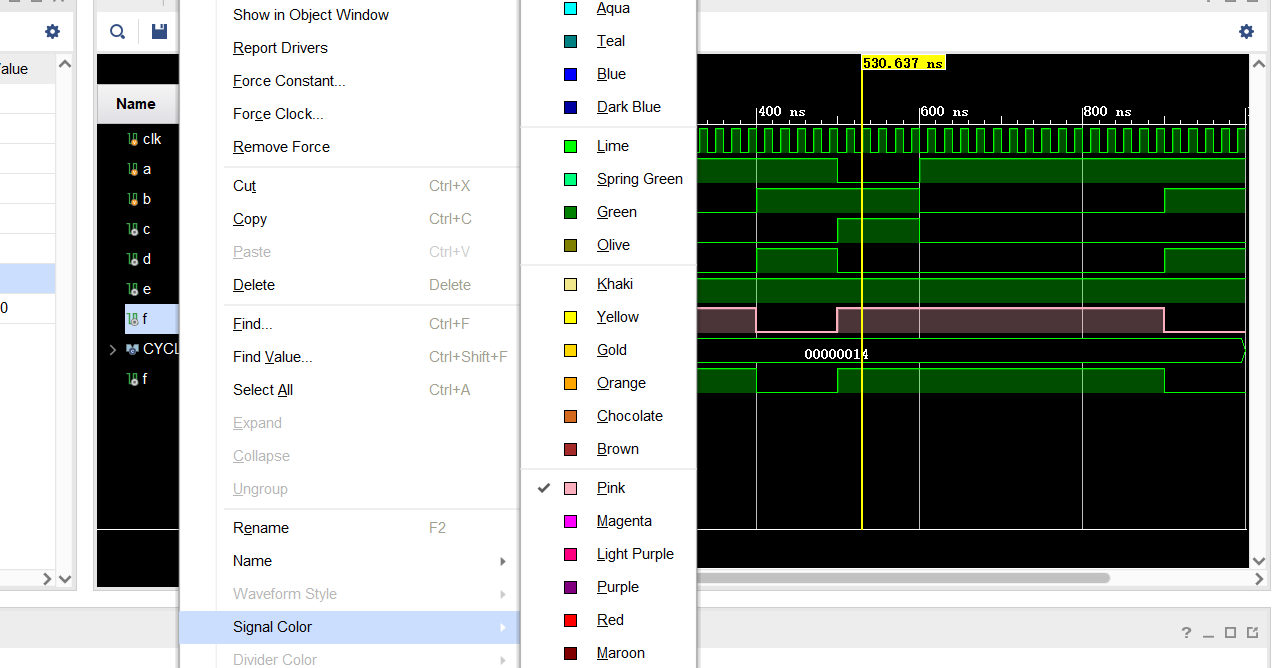

改变波形颜色：

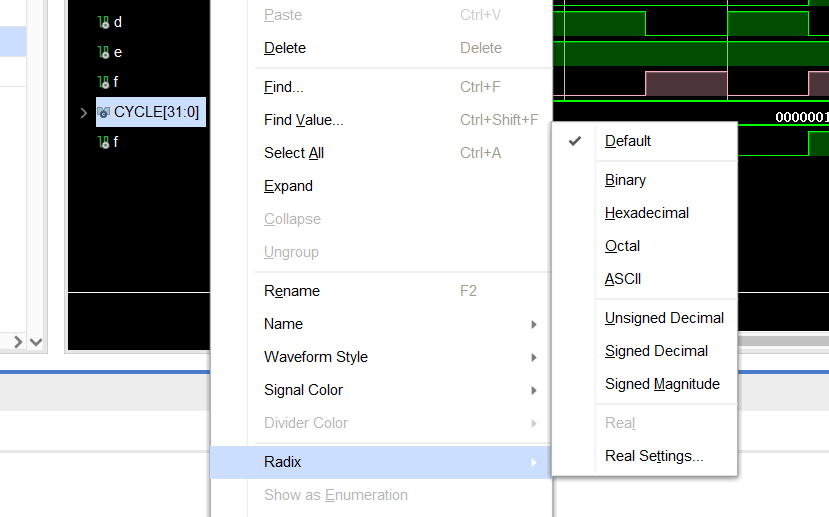

修改进制表示：

一些快捷键

按键	功能
CTRL + D	复制光标所在行
CTRL + /	单行注释
CTRL + SHITF + /	多行注释

参考

FPGA创建工程

Xilinx Vivado的使用详细介绍
