湿法腐蚀与干法刻蚀

文章目录

湿法腐蚀与干法刻蚀

刻蚀的定义

在这里插入图片描述

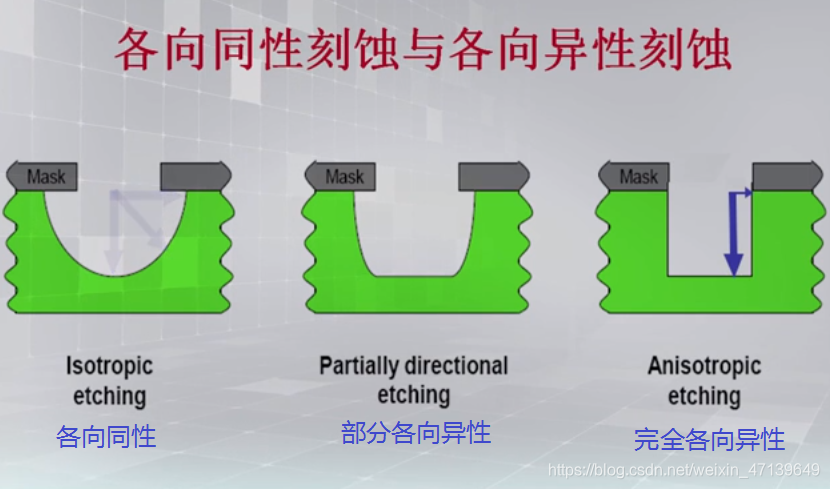

刻蚀的分类

我们希望的方式是完全各向异性；
在这里插入图片描述

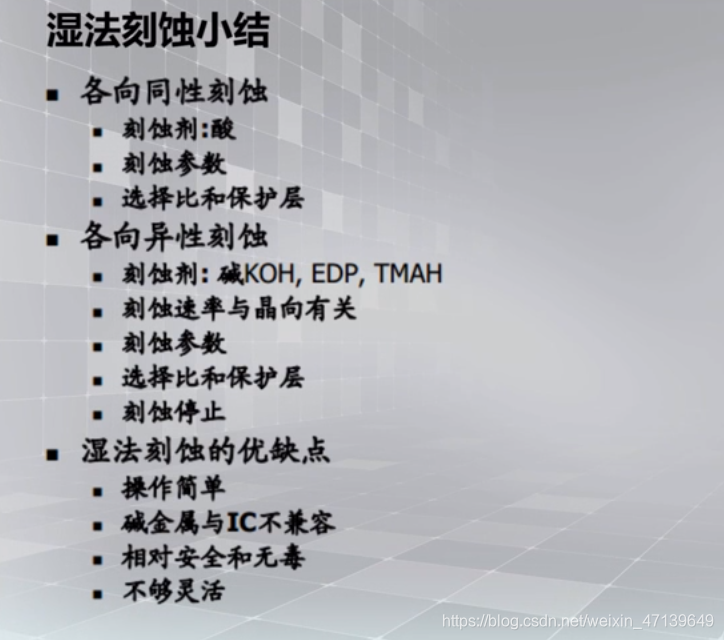

湿法腐蚀

一般是各向同性的，但特定情况下，也可以各项异性，举例如下：

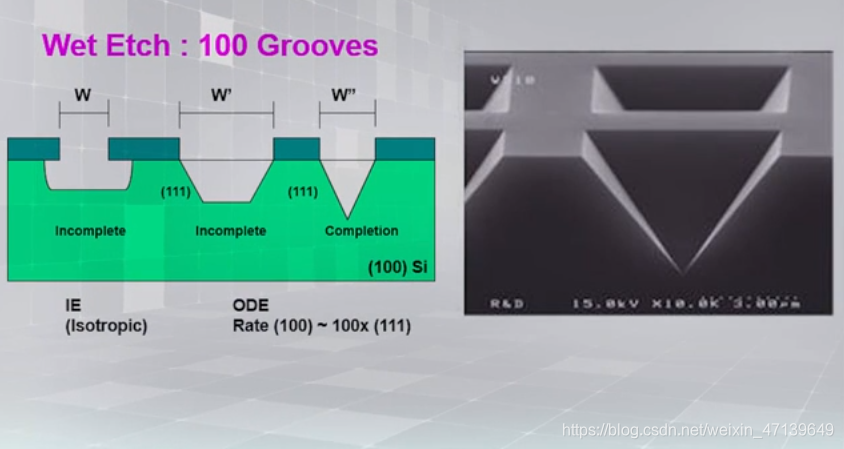

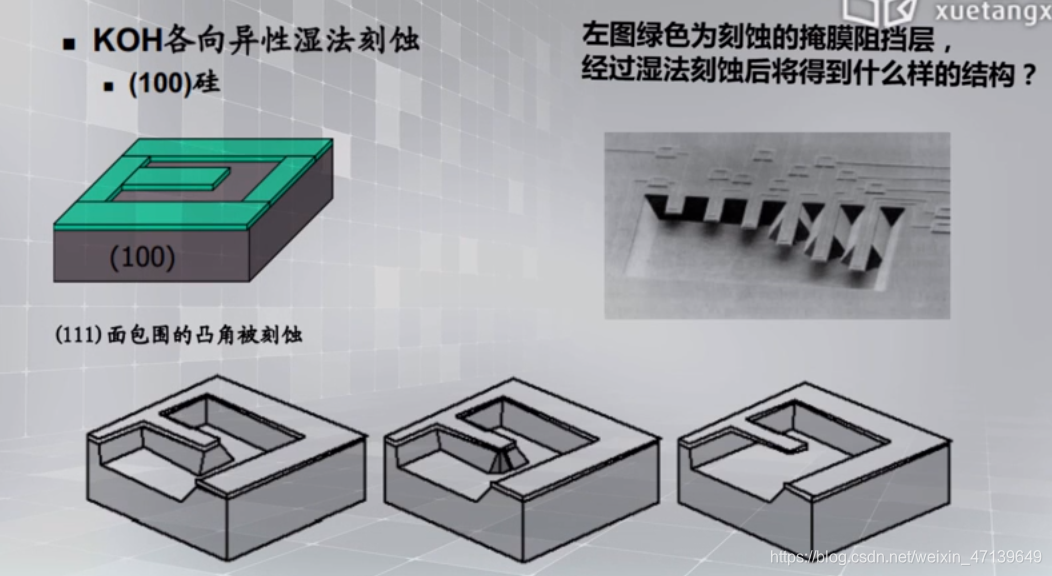

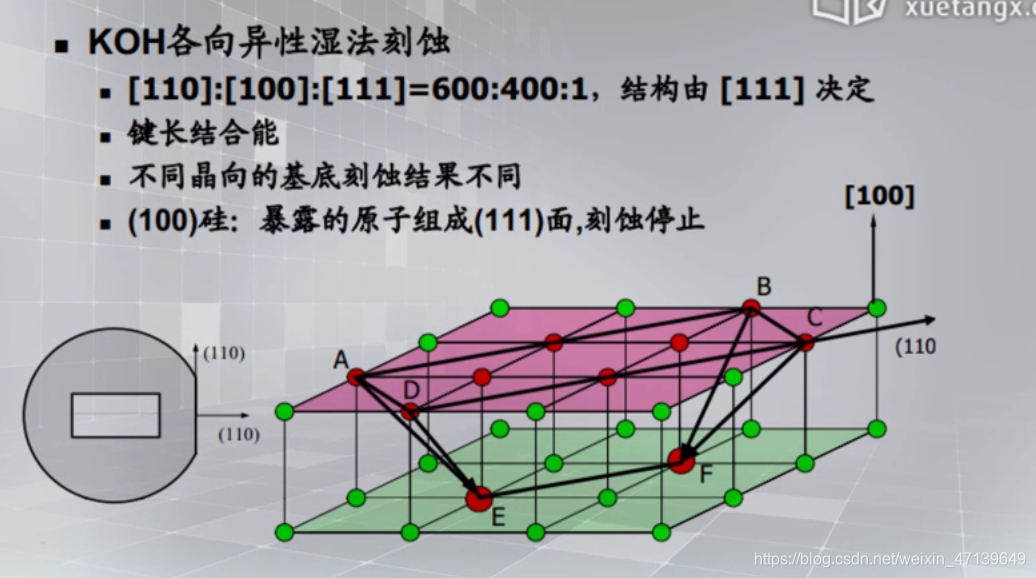

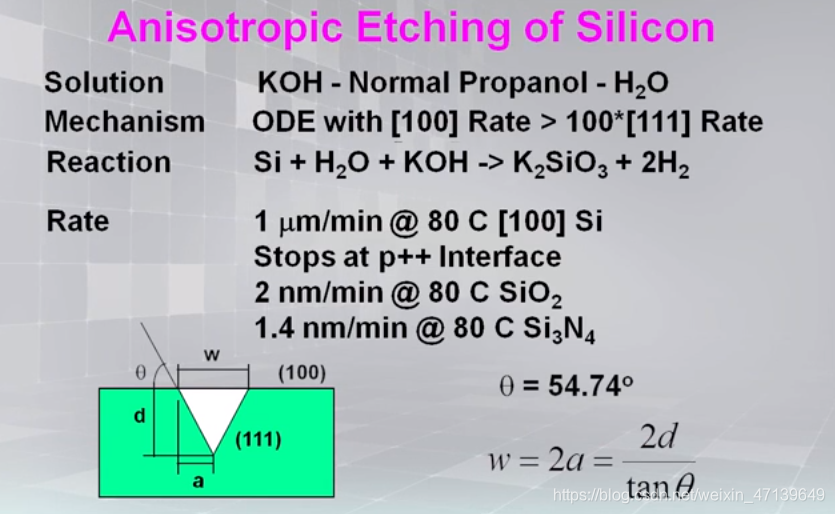

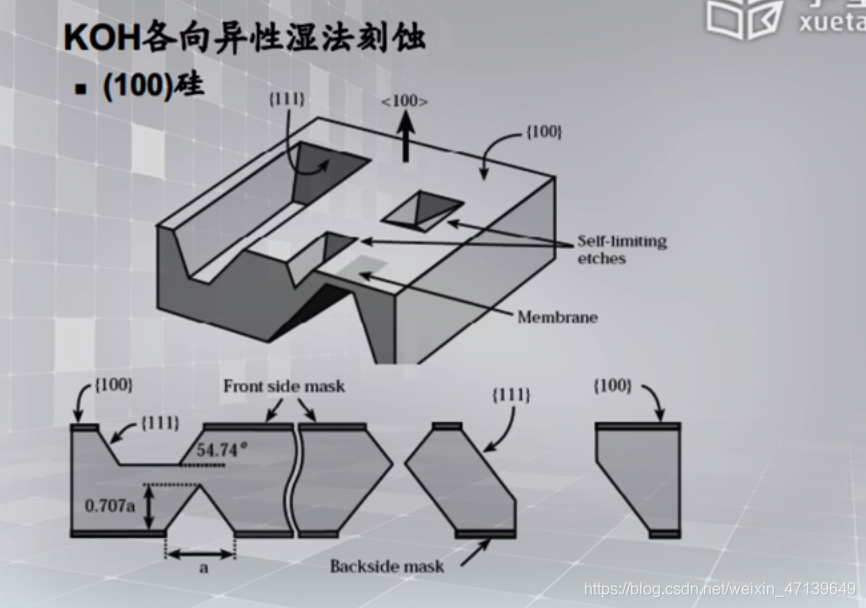

KOH在硅上的腐蚀：（100）方向的腐蚀速度是（111）面的一百倍；利用此，可以加工完美的三角形断面；
在这里插入图片描述

在这里插入图片描述

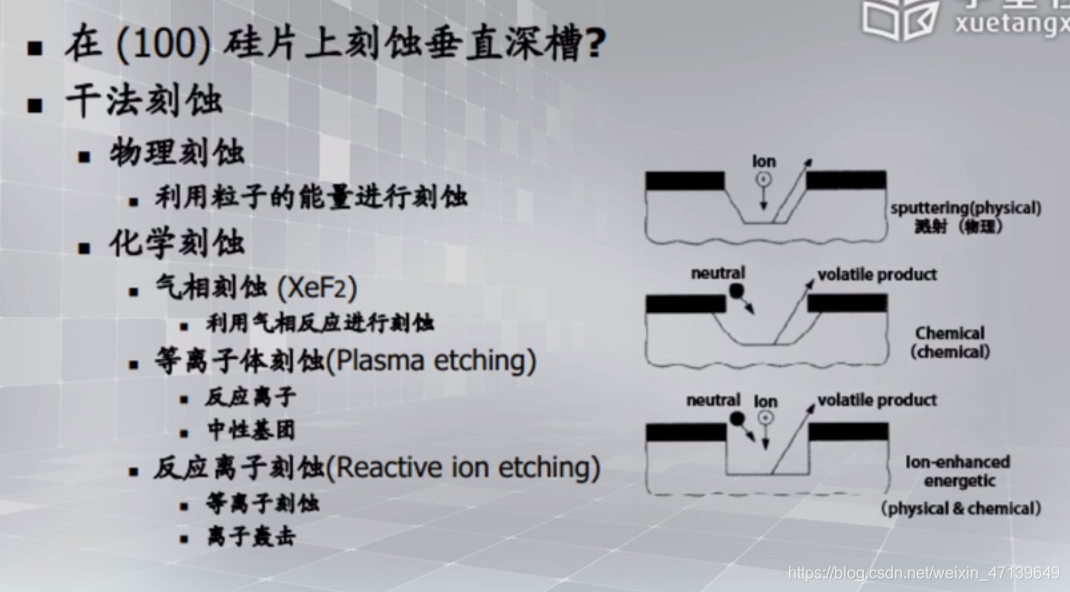

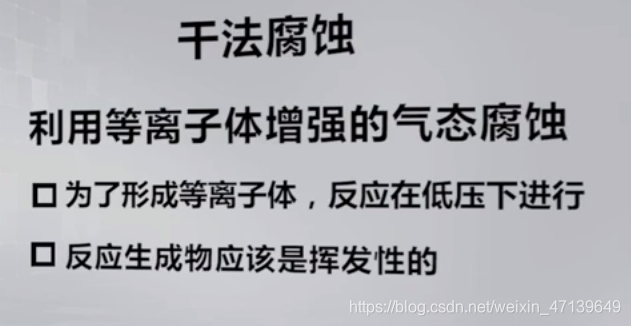

干法刻蚀

在这里插入图片描述

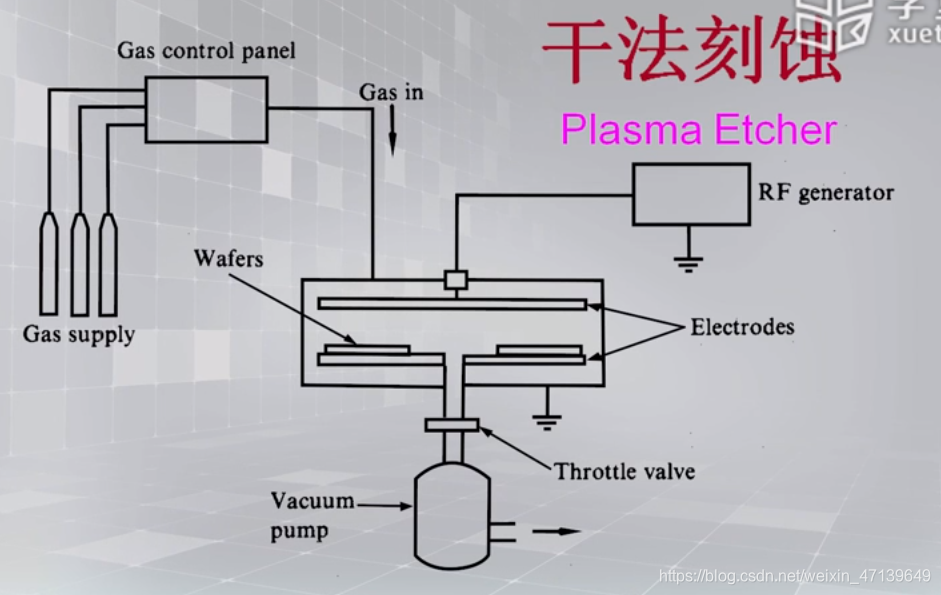

干法刻蚀设备

在这里插入图片描述

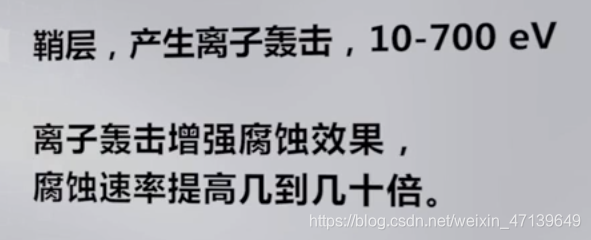

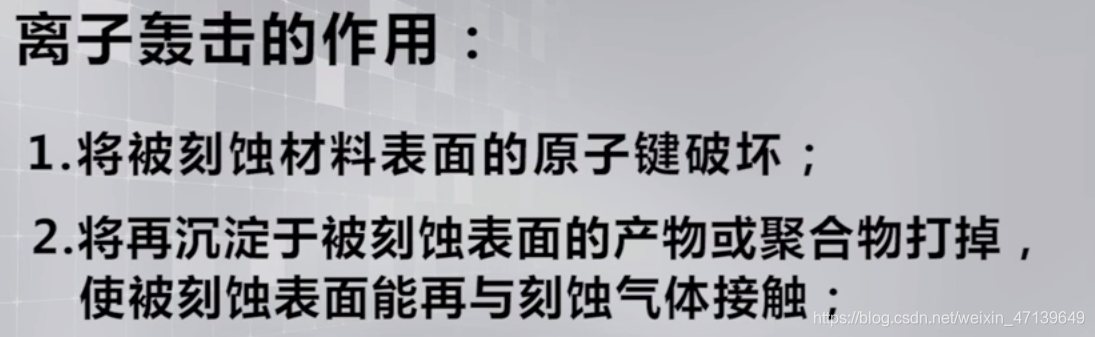

电容耦合等离子体

在这里插入图片描述

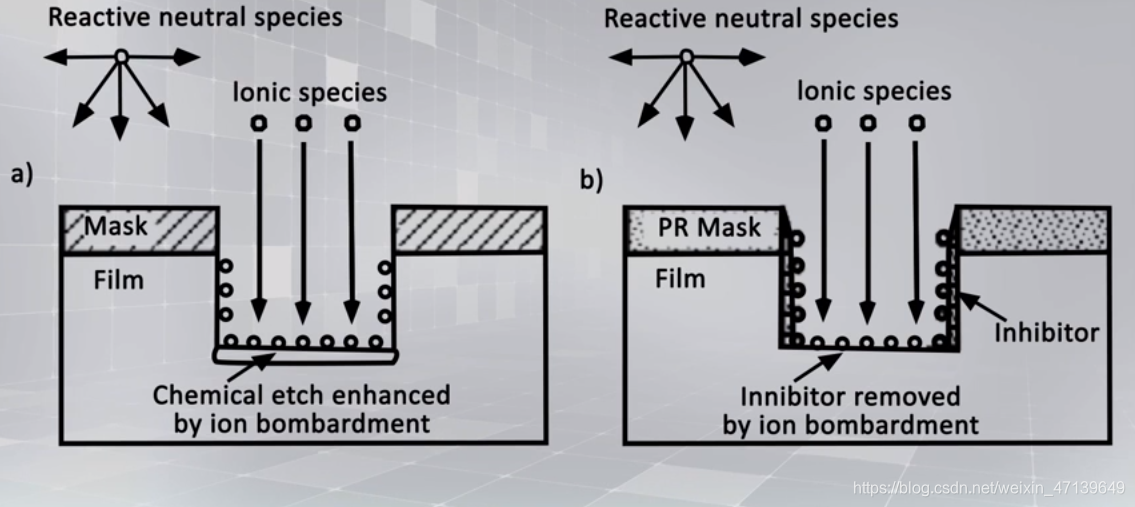

刻蚀示意图：反应生成物会附着在侧壁，从而保护侧壁；

常用的刻蚀设备：

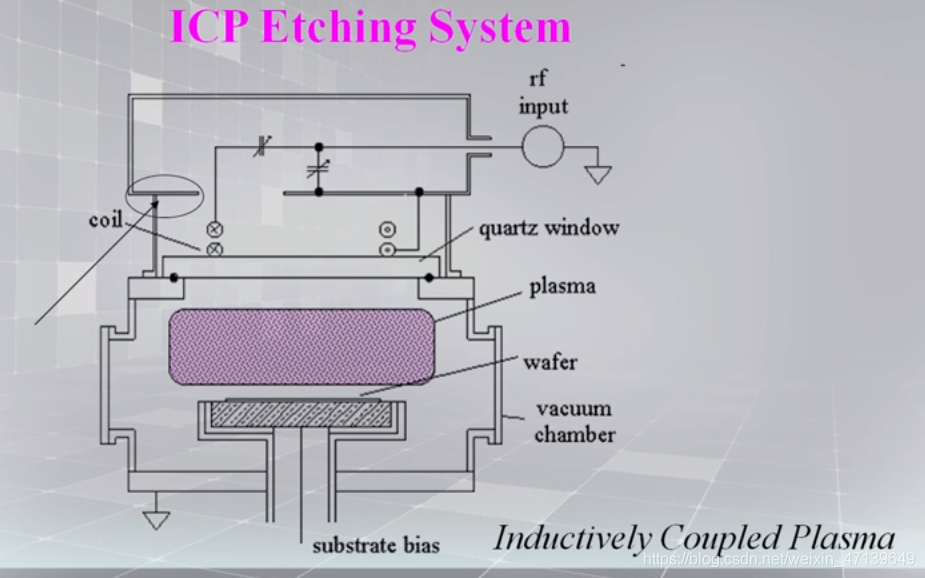

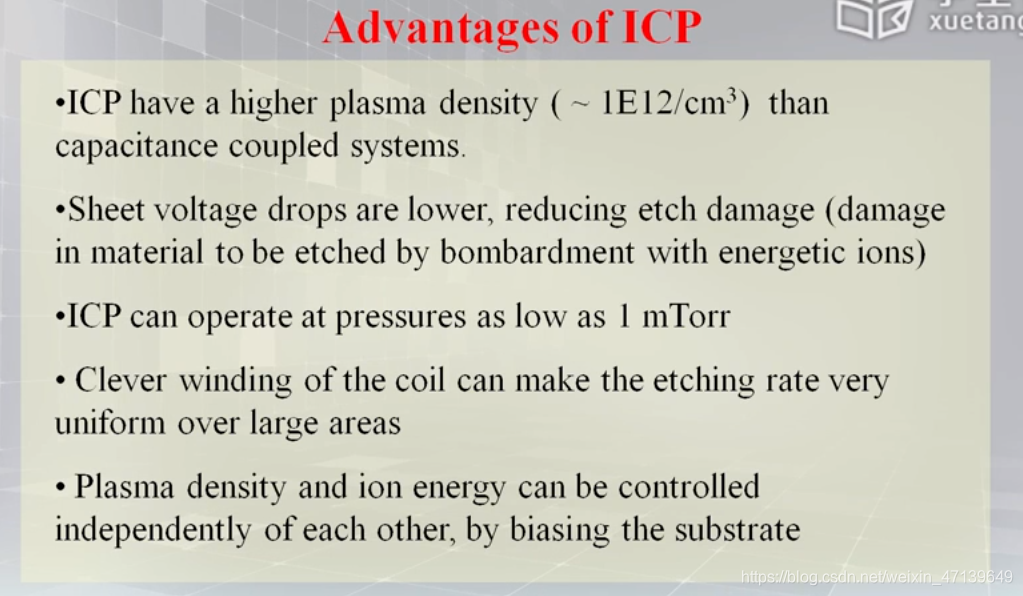

电感耦合等离子体

用电感耦合产生高密度的等离子体（而不是用电容耦合），可以把鞘层轰击电压与等离子体密度解耦合，可以单独的提高等离子体密度，可以单独的调节电压；

在这里插入图片描述

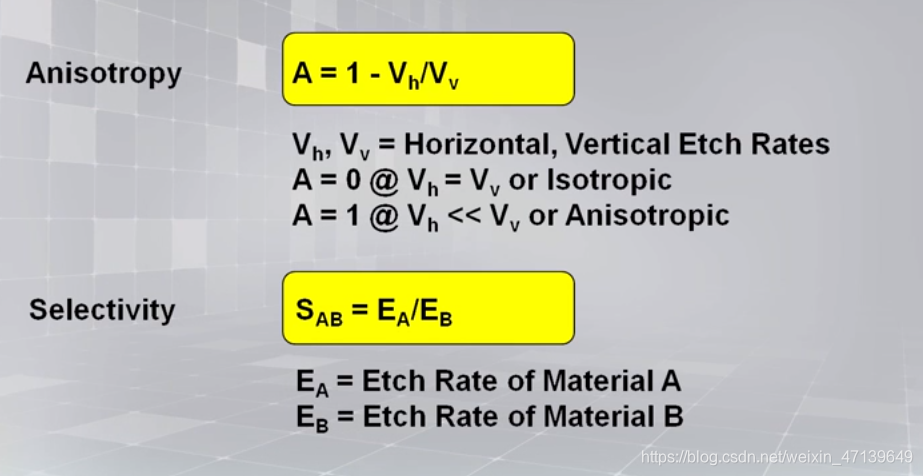

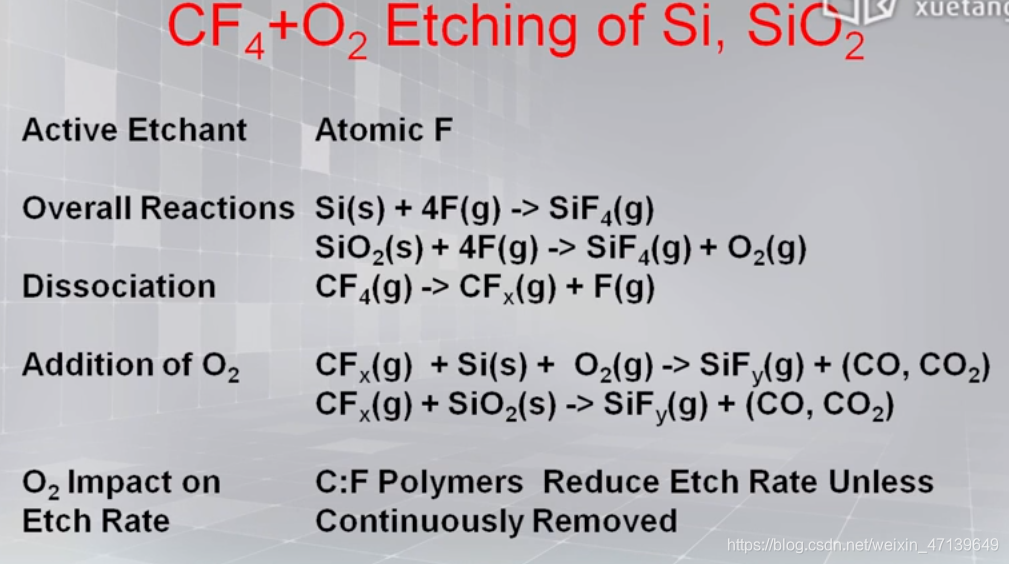

重要刻蚀参数

在这里插入图片描述

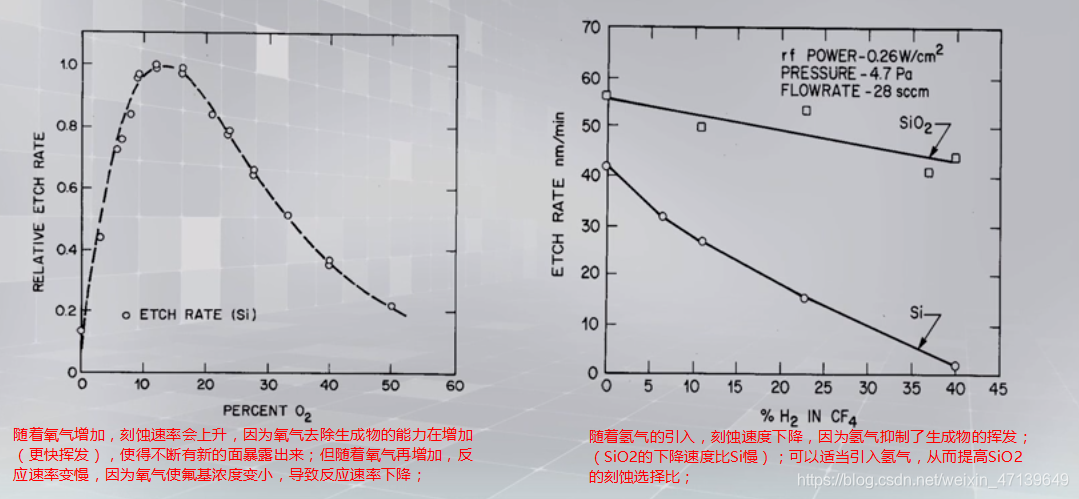

刻蚀速率的影响因子

在这里插入图片描述

在这里插入图片描述

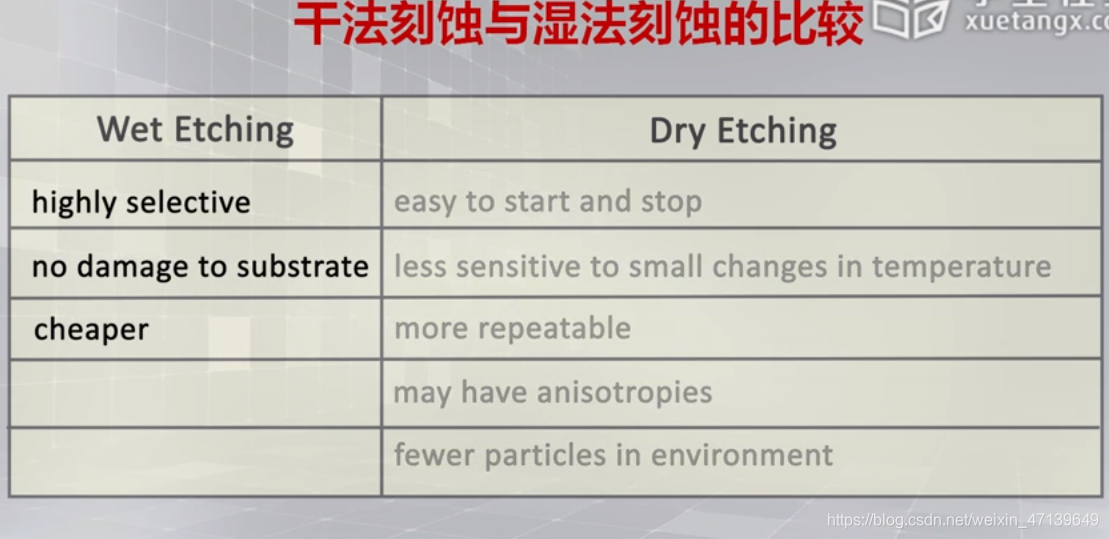

两种方法的对比

在这里插入图片描述

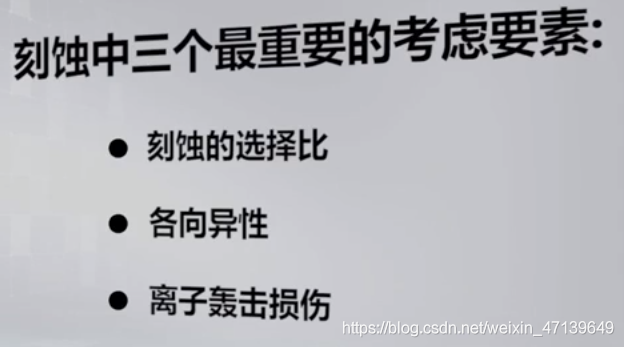

刻蚀考虑要素

在这里插入图片描述

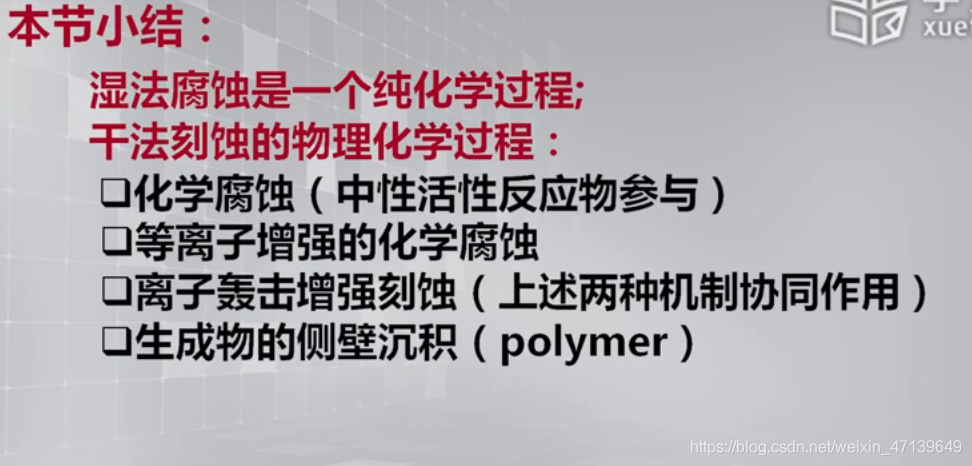

总结：

在这里插入图片描述
