dc面积功耗分析

已于 2023-11-08 14:10:11 修改
阅读量1k 收藏 7
点赞数 1
分类专栏： 经验分享 文章标签： 硬件工程
于 2023-10-25 14:28:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47349046/article/details/134034086
版权
该博客介绍了USB+PCIe模块的硬件资源，总逻辑门数为79万个，总面积56万平方米。功耗方面，总功耗为366毫瓦，其中动态功耗363毫瓦（包括内部功耗和切换功耗），静态功耗为2.5毫瓦（主要为漏电功耗）。动态功耗的内部功耗源于cell内部电容和瞬时短路电流，而切换功耗由容性负载充电放电引起。静态功耗主要由固有漏电和门漏电构成。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

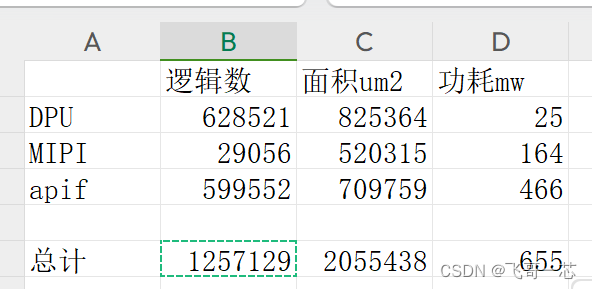

芯片总资源

本模块为usb加pcie

面积：

gate_count；总逻辑门数79w

Comb：组合逻辑数

seq：时序逻辑数

cell_num:cell个数，一个cell可以包含多个门电路

Area:总面积56w平方u米

功耗：

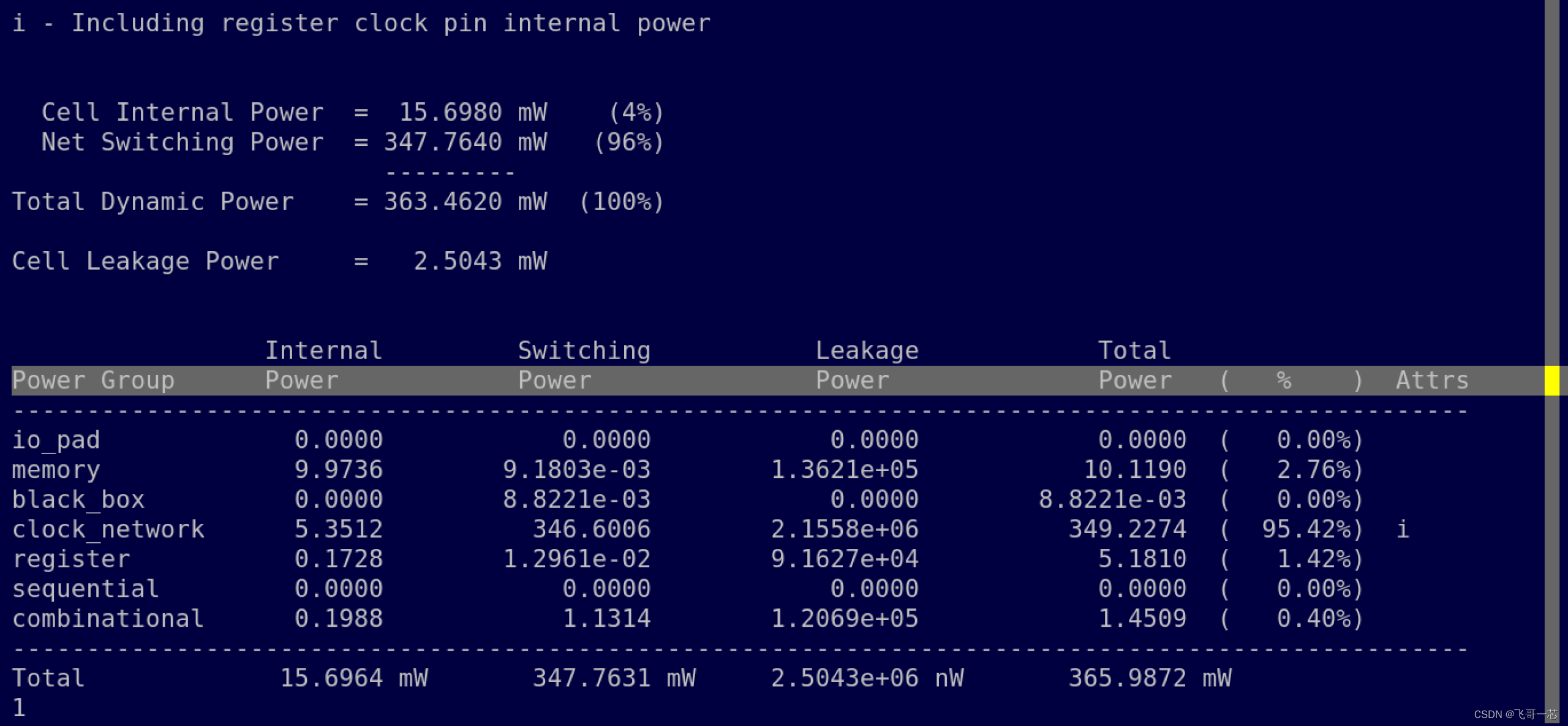

如图展示了dc的功耗结果，总功耗366mw

电路功耗分为动态功耗(Dynamic Power)363mw和静态功耗2.5mw(Leakage Power)

1.动态功耗分为Internal Power and switching power

Internal Pow
