Q：在第2篇的1位二选一数据选择器基础上进行拓展，创建4位二选一数据选择器，并在DE2-115开发板上实现。

A：基本原理：例化四个1位二选一数据选择器即可创建一个4位二选一数据选择器。

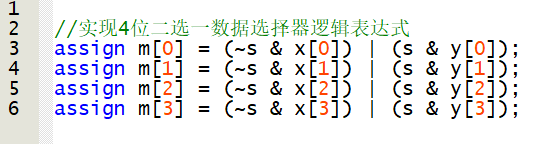

两个4位数据输入(x，y)，一个1位数据s控制（高、低电平）选择(x，y)其中一个数据作为4位输出(m)。s为"1"(高电平)时，选择y作为输出；s为"0"(低电平)时，选择x作为输出；

image-20230830145326021

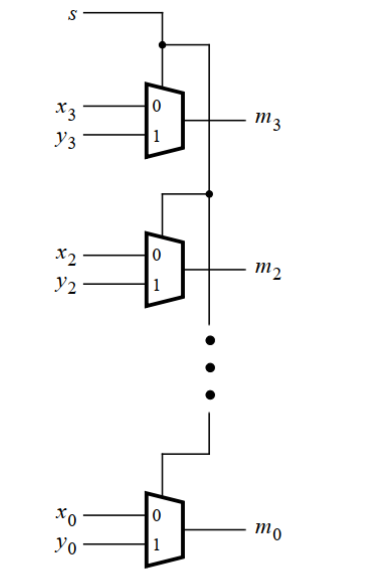

4位二选一数据选择器的逻辑图：

image-20230830160558725

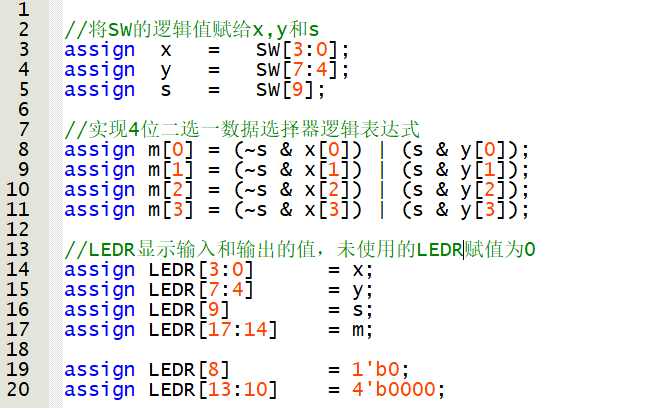

滑动开关SW[3:0]为x，SW[7:4]为y，SW[9]为s；LEDR[3:0]显示x的值，LEDR[7:4]显示y的值，LEDR9显示s的值，LEDR[17:14]显示输出m的值，将其余未使用的LEDR赋值为0；

image-20230830150957559
