前言

找工作不容易，啥都得看看，之前毕设做的激光slam，在这里整理一下

本文主要讲3d激光slam，先理解，再拆分，再讲一些基础知识，再讲几个经典算法。

一、slam是什么？

拼图！
slam就是拼图。
视觉slam就是连续拍几张照片拼在一起。
激光slam就是连续采集几帧点云图拼在一起。

你想一下，给你两张图片，一张图片拍到这张桌子三个角，另外一张照片拍到桌子两个角，你怎么把这两张照片拼在一块？

把都拍到的那个角给重叠，然后把两张照片中其他能对上的特征对上呗。

这里面，
“角”“其他特征”就是slam中的【特征提取】

“重叠”“对上”就是slam中的最核心的部分——【点云配准】

两张照片之间的距离和旋转角，就是slam中的【里程计】

把很多张图片给拼成一张大图，就是slam中的【建图】

照片比较多，图比较大的时候，难免会有误差，比如说一条直线拼的不直，那就需要一边拼图一边修正，这就是slam中的【回环检测】

所有的slam无非就是在这上面做文章，以下我们就以此进行详细解释。

二、激光slam具体步骤

1.点云预处理

激光slam中，采集数据的是激光雷达。
激光雷达有几对接收器和发射器。
其中发射器发射激光，接收器接收反射回来的激光，计算二者时差，然后计算出距离。
接收器和发射器都会安装在一个不断旋转的台子上面，然后进行快速的360°旋转。
如果只有一组接收器和发射器，就叫单线激光雷达，几组就是几线。
多线雷达就能采集3d数据。
所以你也看到了，其实采集回来的数据是几行，最多的128线就采集128行，不过18线和36线的其实就很够用了。

然后采集回来的数据是一个个点，每个点都是一组数据，数据中有这个点的三维坐标信息，还有线标，就是从上往下数，是第几组接收器发射器的采集的点。有的还有光强等。

采集回来的数据呢，点太多了，还有些不知道飞哪去的点，还有些接收器没接收到的点，于是就需要数据预处理。

1.去NAN点

方法就是调用pcl的函数，去除数据中的无效点

2.去噪

噪点的去除方法就是滤波，像是Kalman滤波算法、粒子滤波算法，半径滤波算法等，pcl库里基本都有。

4.去畸变

畸变这个是雷达点云数据中特有的一种现象。
原因就是因为在激光雷达采集数据是通过接收器发射器不断【旋转】采集来的。
一帧就是雷达旋转了一圈。
雷达旋转的过程中，车辆或者机器人也会走，这个时候相当于一帧的点云中，有不同时间和位置的采集来的数据，就会产生畸变：
在这里插入图片描述
去畸变的原理，就是知道采集这个点时的雷达，和最开始的位置的相对位姿，然后给转换过来。
相对位姿的获取用imu。

比如说，以雷达这一帧初始点作为坐标原点，其中一个点采集回来的坐标为（1，3），但实际上，imu判断雷达已经往y轴方向走了2，那这个点的真实坐标信息就是（1，5）.
就是一个相对坐标系的转换。

5.下采样

雷达数据太多了，后面不好计算，就用下采样，也就是隔几个点取一个，让数据量小一点。
常用的下采样方法：

体素栅格滤波
随机采样
均匀采样
等等
反正pcl库里都有，调用就行，这些都可以了解一下。

6.坐标变换

主要就是局部坐标系变换到全局坐标系，这个还需要和后续的激光里程计配合。
主要包括旋转和平移。
就是把每一帧激光雷达的数据都转换到全局坐标系下面。
pcl库里也有。

这里补充一点知识，坐标变换中常常提到一个名词——四元数。
四元数的作用就是表达旋转。
这里是不是就有些疑惑，为啥非要整个四元数表述旋转，旋转不就是三个角度吗？
之前直接用三个角度表示旋转的叫欧拉角表示法。
实际运算过程肯定有个先后顺序对吧，xyz三个轴的旋转角。
假设使用欧拉角的旋转顺序是 ZYX。
如果y轴刚好旋转到90°的时候，z和x轴对齐重合了，两个旋转就成一样的效果了，那就缺失了一个角度的自由度了。
这个就叫欧拉角的万向锁。

四元数由一个实部和三个虚部组成，实部指的是旋转幅度，虚部指的是旋转方向和角度信息。
用虚部和实部就能计算出在哪个轴旋转了多少度。

四元数这部分可以搜的看一下。

2.特征提取

特征提取目的就是提取中当前帧和目标帧的特征。
一般可以分为三步：
1.计算曲率
2.提取边缘特征和平面特征
3.去除噪声和降采样

目前的3d激光slam的特征提取，很多都是根据loam系列来的，也就是根据曲率区分平面点和角点。
曲率大的就是角点，曲率小的就是平面点。

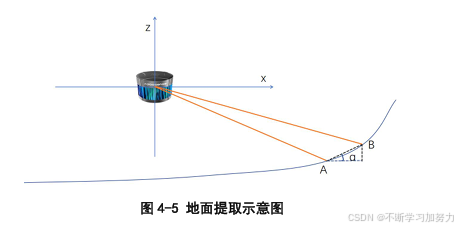

lego-loam系列中还加入了地面点和非地面点的区分，这个是判断位于同一垂线的两点夹角是否足够小。
在这里插入图片描述
曲率计算在pcl库中有。

slam中的特征提取和图像识别的特征提取有区别，没有图像识别中的特征提取那么复杂，主要目的是为了后续的点云配准做准备并减少计算量。

3.点云配准

点云配准是激光slam中最重要的部分，目的是为了获取两帧之间点云位姿变换矩阵。
主要算法有两种：ICP和NDT

1.ICP

ICP（Iterative Closest Point）是一种常用的点云配准算法，用于估计两个点云之间的刚性变换（旋转和平移），使得它们尽可能重合。
本质就是一个最小二乘优化问题。
可以分为两大步：
1.最近点匹配
2.最小二乘优化

1.最近点匹配

最近点匹配就是为了找到当前帧点云每一点，在目标点云中的对应点。
听起来很绕口对吧。
两帧点云之间假设有100个点，那我们需要把这100个点一一对应起来，然后再进行最小二乘优化求解，解出两帧点云之间的最小位姿变换矩阵。

那这些点怎么相互对应呢？
最简单的就是暴力搜索，直接计算每个点之间的距离，然后取最小的那个点。

更为普遍的是使用kd树搜索。
kd树是一种数据结构，有点像二叉树。将中位数点作为根节点，将其左右两部分递归划分为子树。
先将数据都存进kd树中，然后从根节点开始，计算距离，判断属于那边的子树。
大大节省了计算量。

还有一种是体素网格。
也是先将点云划分为固定大小的体素网格。
然后再在对应的网格中计算每个点的距离，进行最近点搜索

ps：这里需要注意的是，这里的计算最近点，就直接用的雷达局部坐标系中的点的距离，也就是采集得到的原始数据的距离。

pcl库中也都有

搜索这一步可以使用gpu加速等，毕竟这步搜索多个点可以并行计算，而不是需要遵守先后。

2.最小二乘优化

上一步找到对应点之后。
就需要构建最小二乘优化问题了。
就是将所有对应点之间的距离相加，然后通过优化解出最小位姿变换矩阵。
这里肯定会有疑问。
不是已经计算出每个点的最小距离了吗，怎么还要优化求解？
这里有很多地方没有专门提，所以会让很多人造成误解。
我来解释一下，前面的找最近点，就直接是在雷达局部坐标系下计算。
也就是说，直接用的雷达点云的点坐标来的，也不管雷达有没有移动。
但是这一步，本来就是为了求解两帧雷达之间的位姿变换的，所以这里，将当前帧的雷达坐标系，设为所需求解的未知量，也就是相对目标帧的平移和旋转。
然后再进行对应点求解。

求解的过程中，就需要我们之前的特征提取了。
角点和角点进行距离计算：
在这里插入图片描述
平面点和平面点匹配计算距离：

然后就是最小二乘优化问题求解，这部分太复杂了，之后我应该会单独写一篇文章讲。
