本文主要推导了两种形式的罗德里格斯公式（Rodrigues’Rotation Formula）,推导过程比较详细，希望可以给大家提供一些帮助！

链接：图像处理——罗德里格斯公式反推旋转角度和旋转向量

一、目的

已知旋转轴的向量和旋转角，求出旋转矩阵。

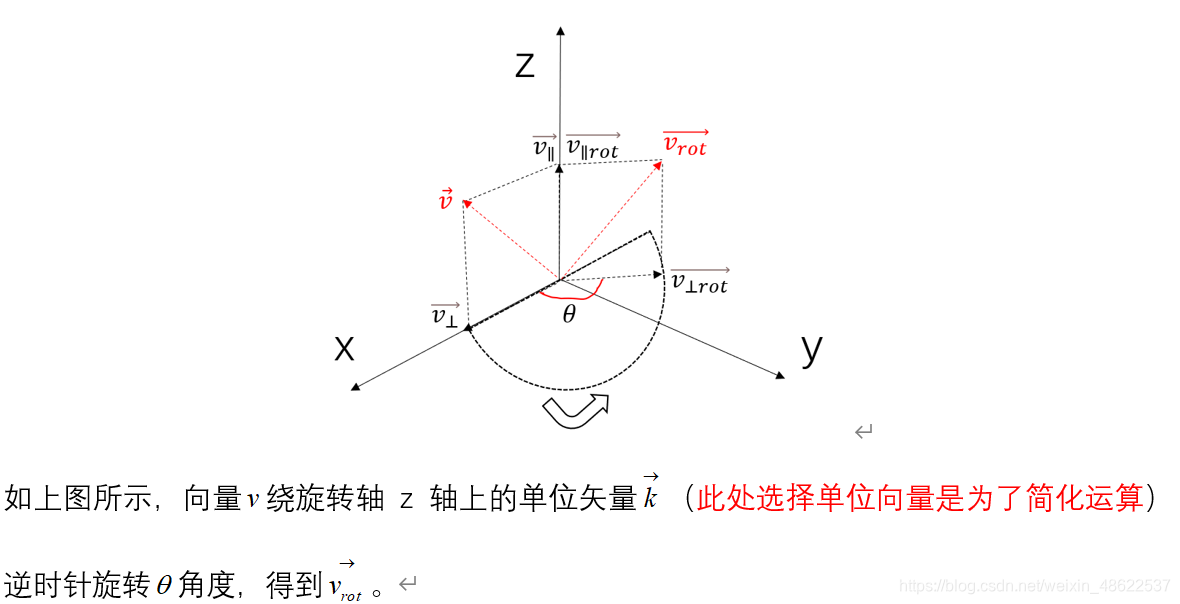

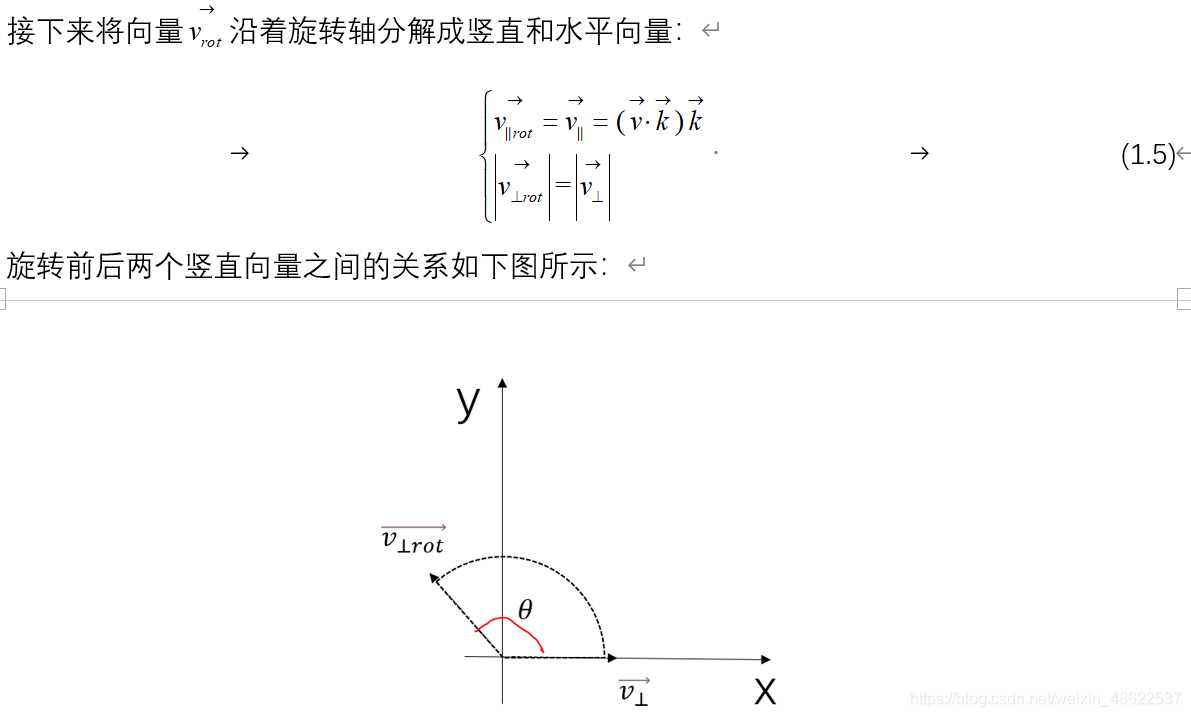

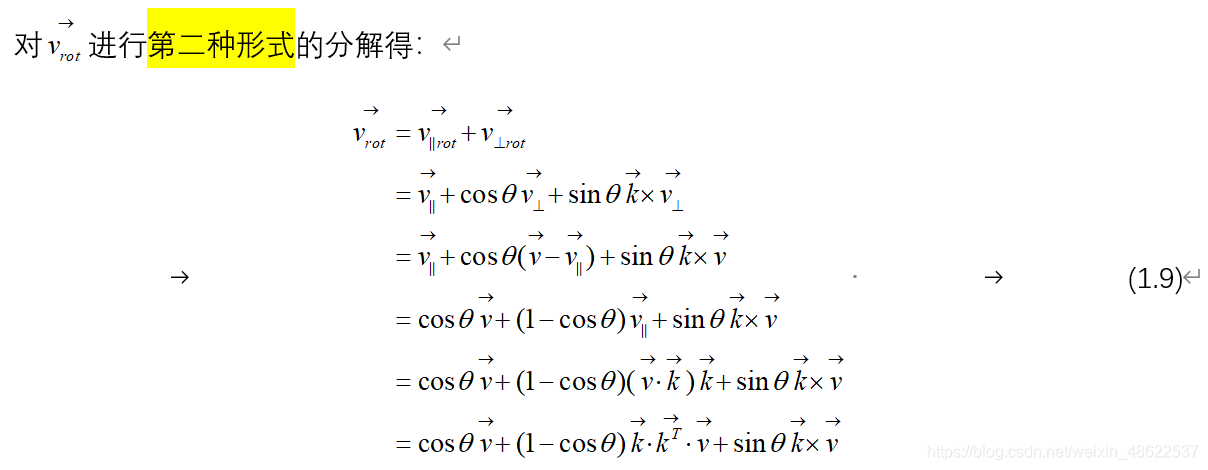

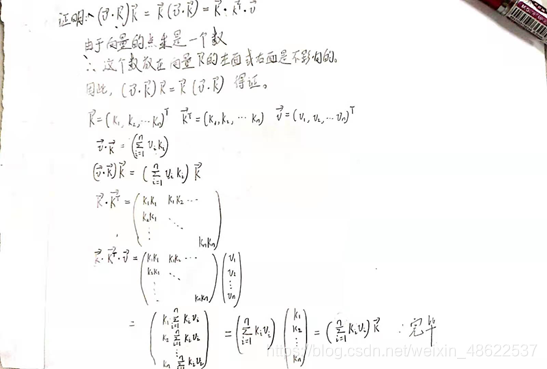

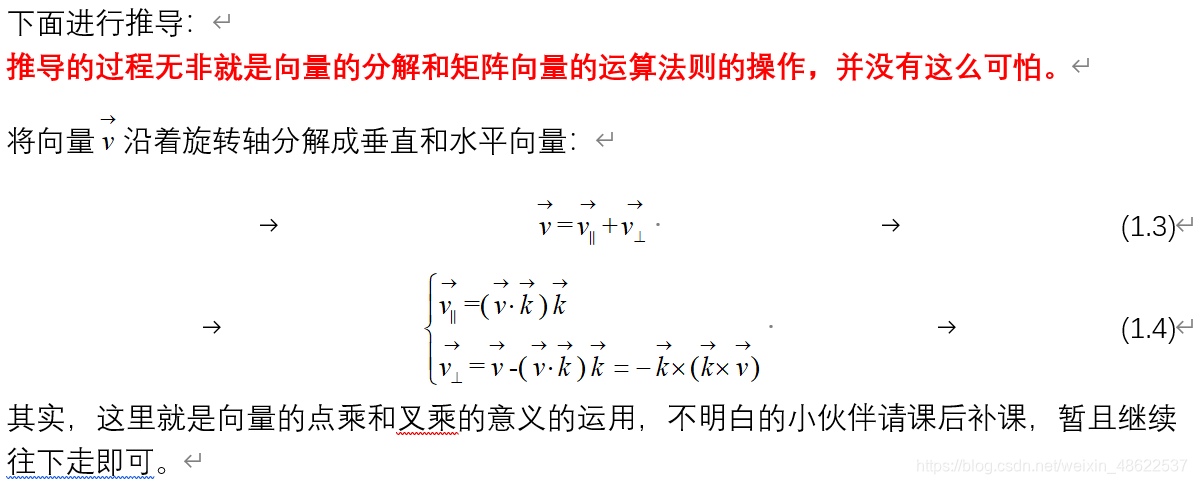

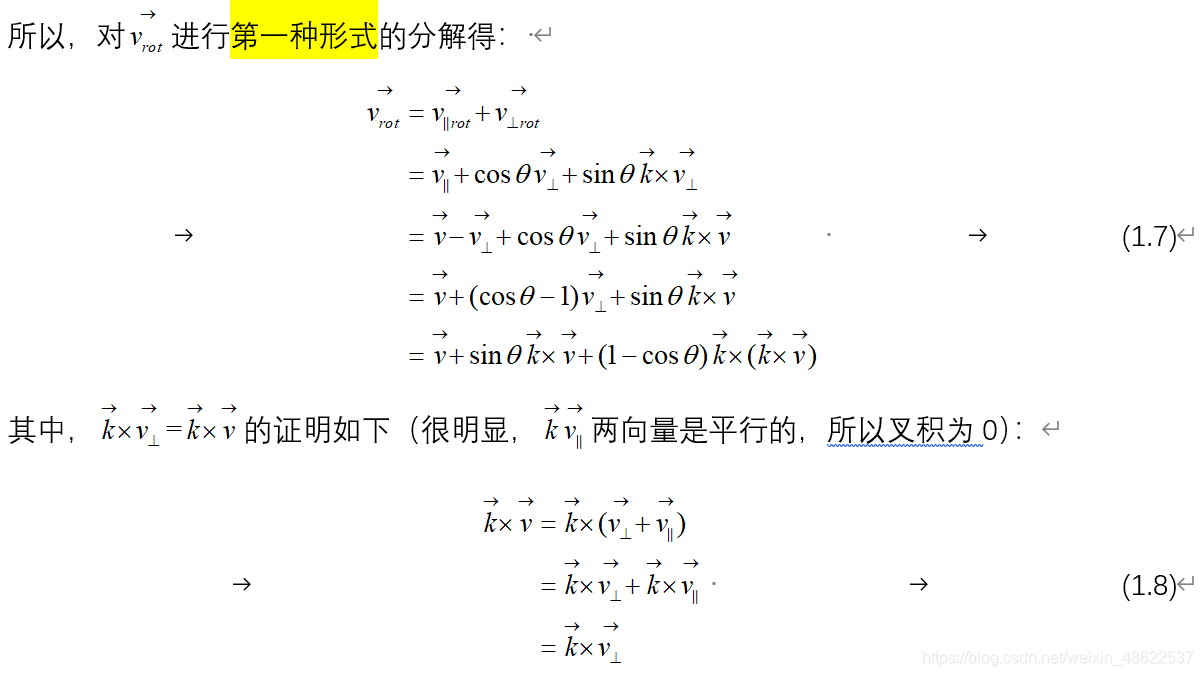

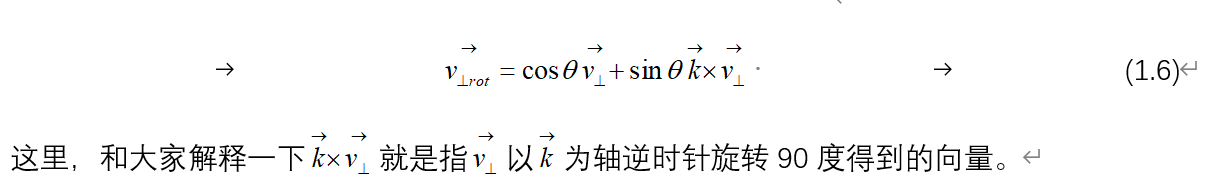

二、推导

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、结果整理

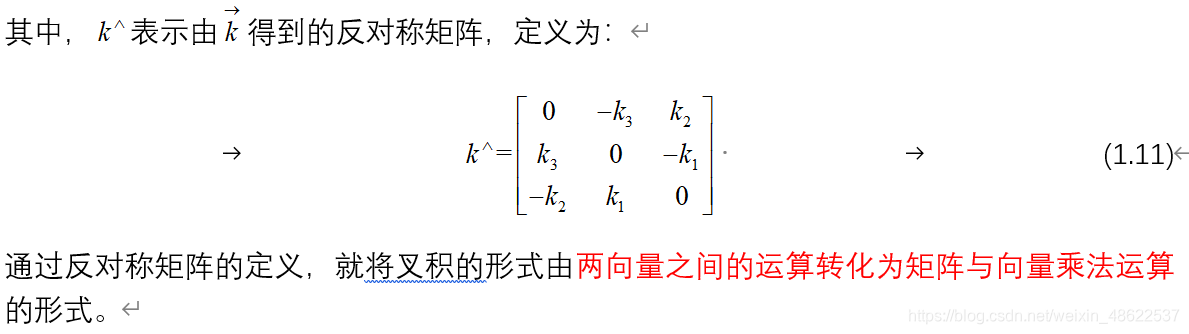

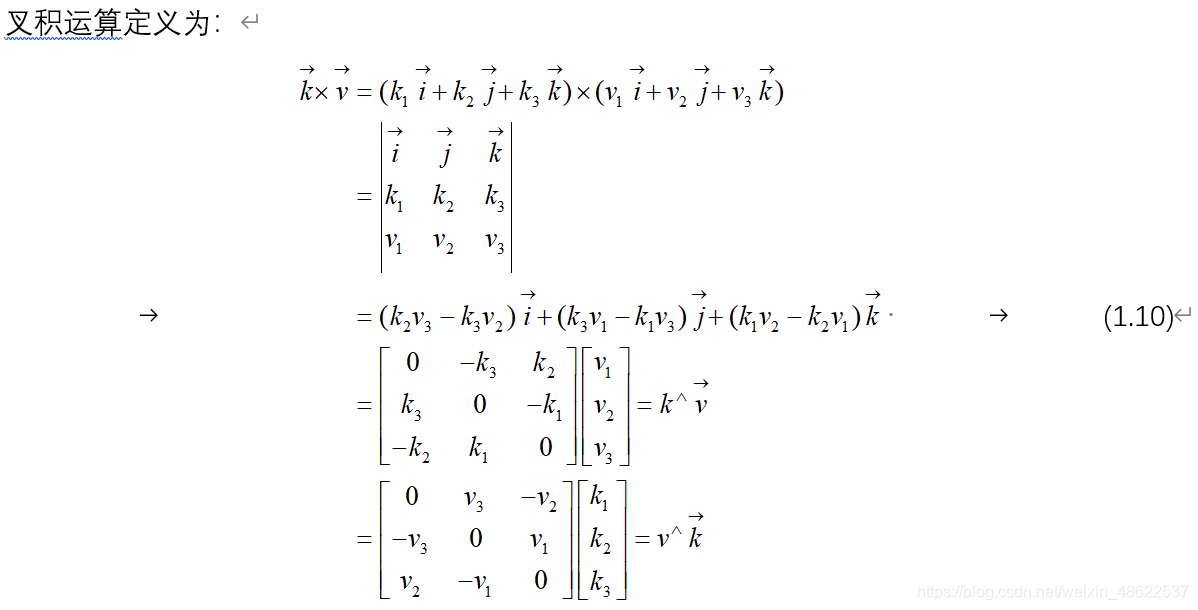

要得到结果首先需要进行反对称矩阵的定义。
在这里插入图片描述
在这里插入图片描述

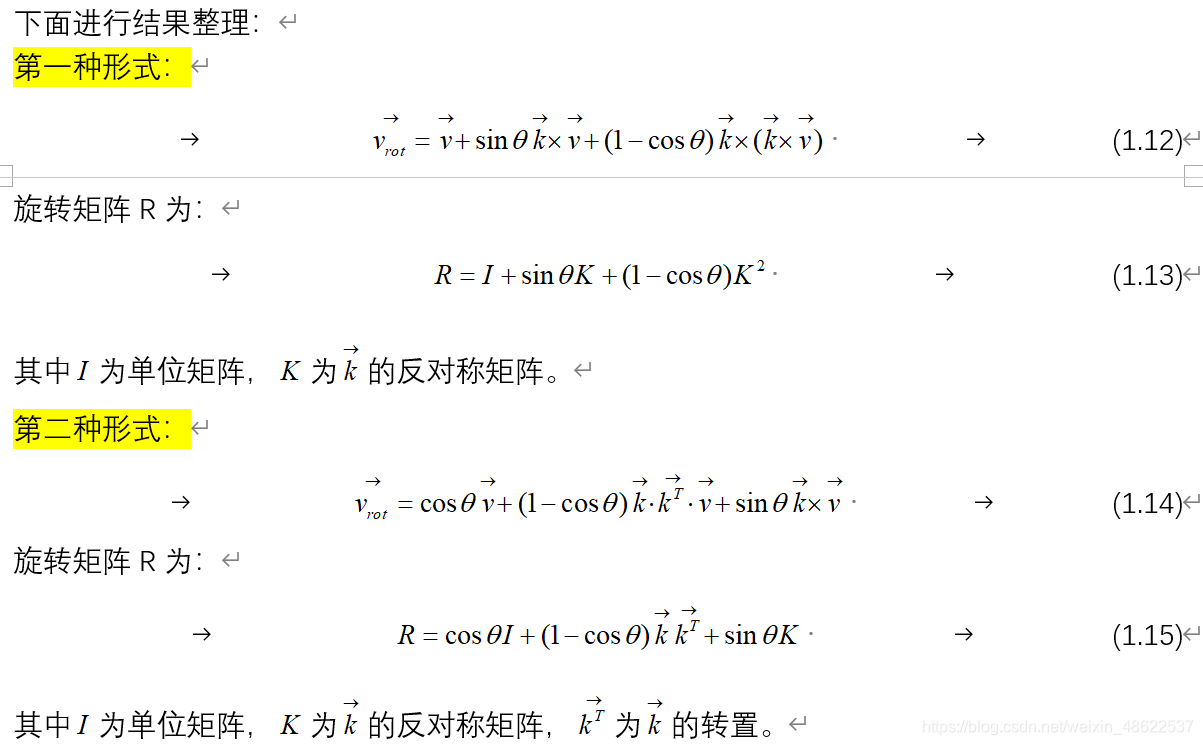

下面进行，结果整理

四、参考文章

主要参考了罗德里格斯旋转公式（Rodrigues’ rotation formula）推导
罗德里格斯公式推导
罗德里格斯公式Rodrigues’Rotation Formula推导

五、word和ppt文件下载

内含详细的公式推导和坐标系绘制
两种形式的罗德里格斯公式推导.docx
罗德里格斯推导.pptx
