间隙的选取:

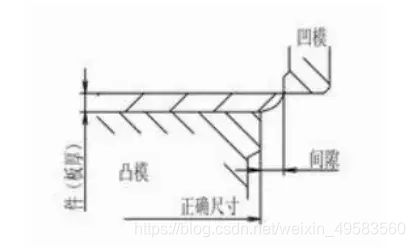

(a)落料

在这里插入图片描述

落料以凹模为基准，凸模设置间隙，如上图

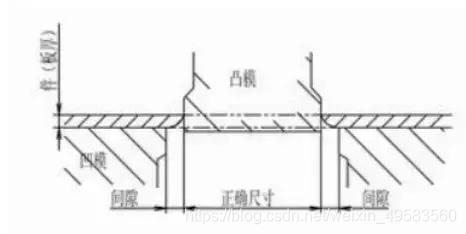

(b)冲孔，修边

在这里插入图片描述

冲孔， 修边以上凸模为基准，下凹模设置间隙，如上图

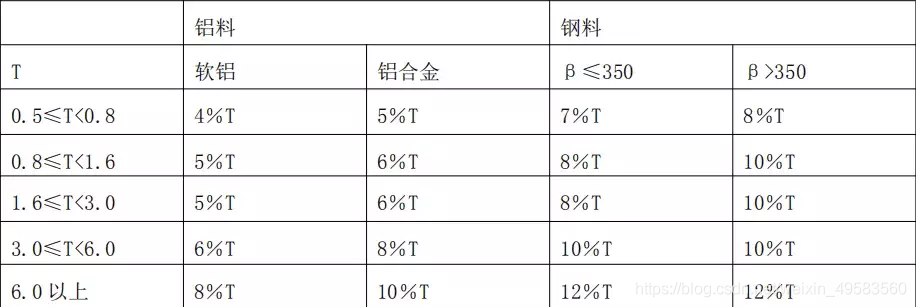

金属材料冲载间隙值：mm
在这里插入图片描述

注:1. .上述间隙指单边间隙

  1. β一抗剪强度

3.T一料厚

4.精切间隙在工艺料带给出，没给出的即为默认值0. 1MM (单边间隙)
