PCIe转网口电路设计

1、PCIE转网口电路设计基本介绍

pcie转网口的设计，一般有intel (i350)和网讯（wx1860）两种方案。

2、PCIE转网口的方案

2.1、I350

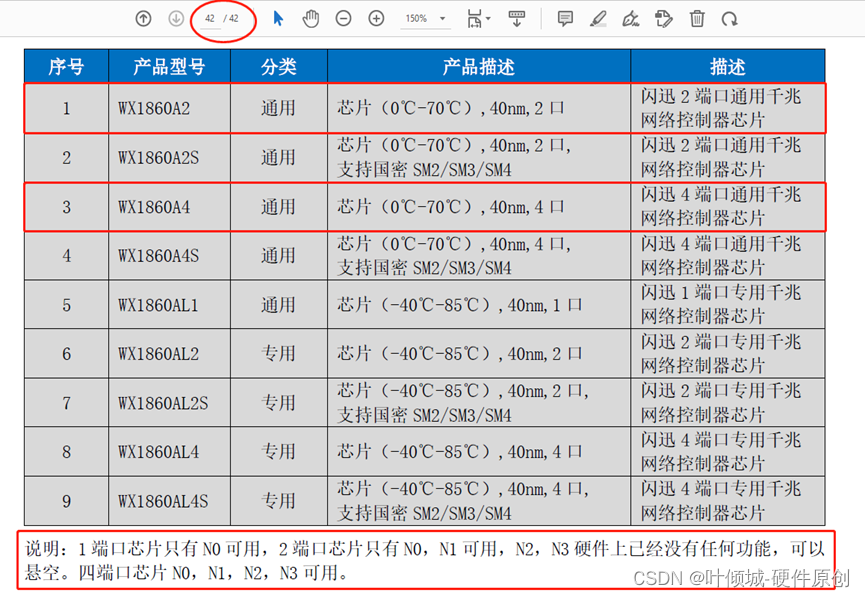

2.2、WX1860 (网迅) （★）

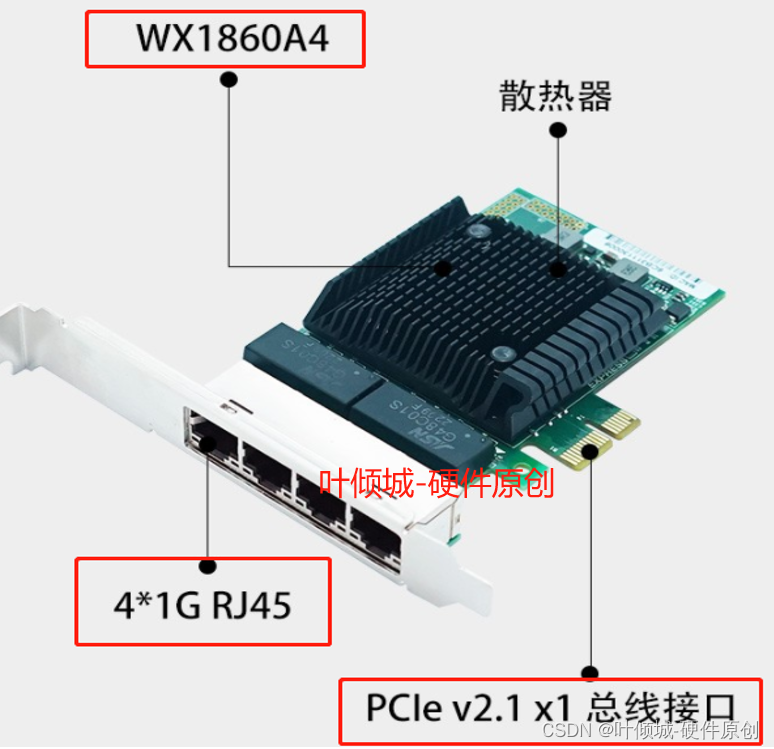

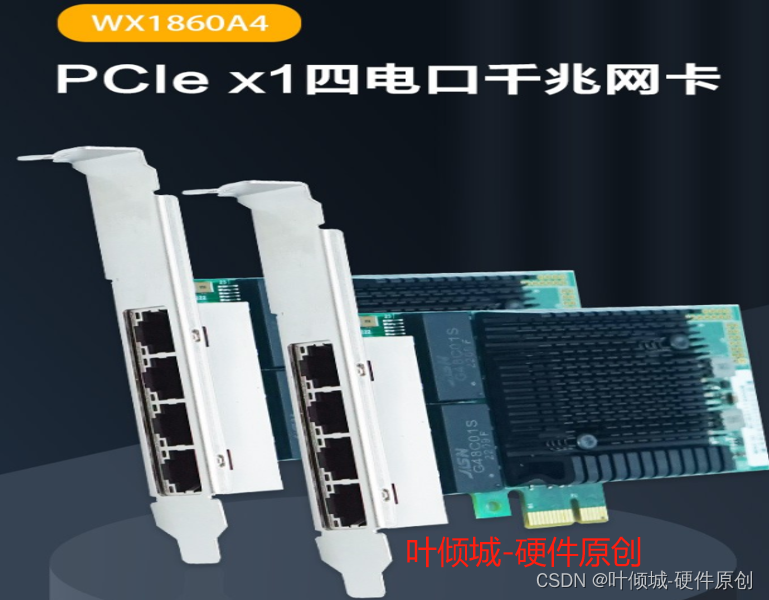

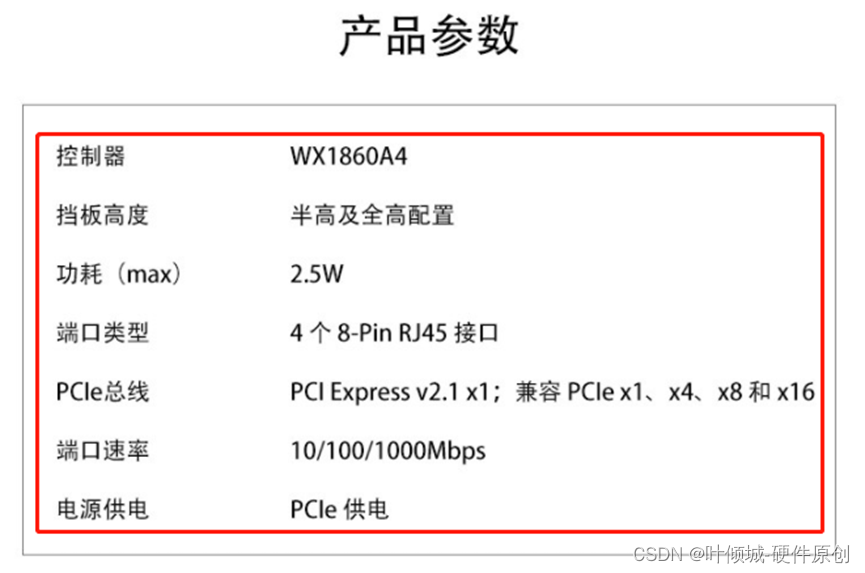

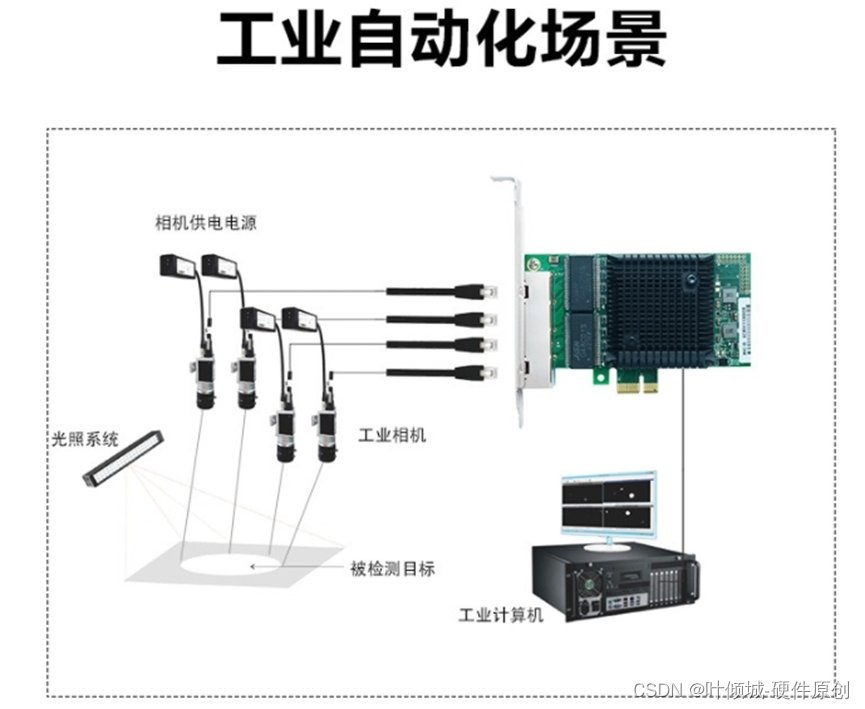

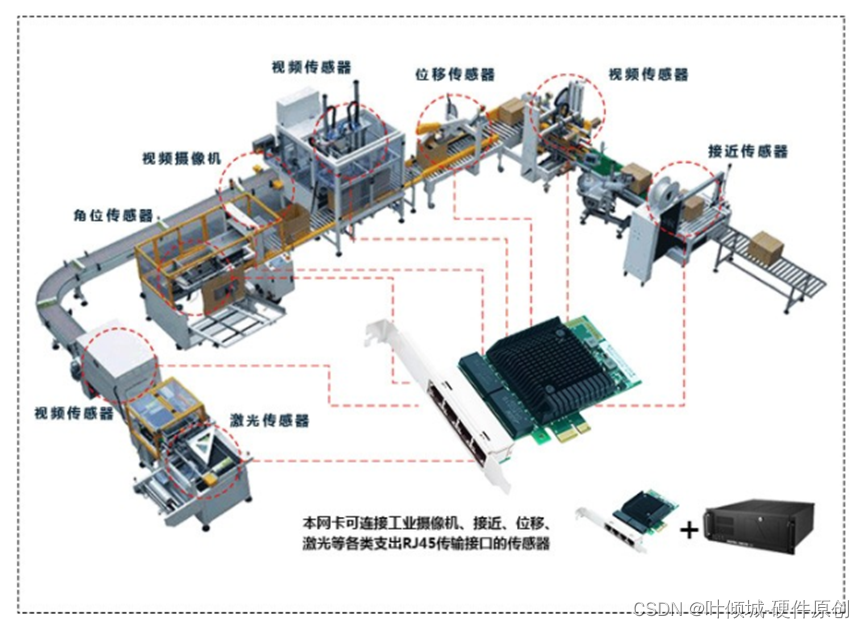

LRES2028PF-4SFP是深圳市联瑞电子有限公司在国产主控制器方案基础上开发的一款PCI Express V2.1 x4四光口千兆以太网网络适配器。

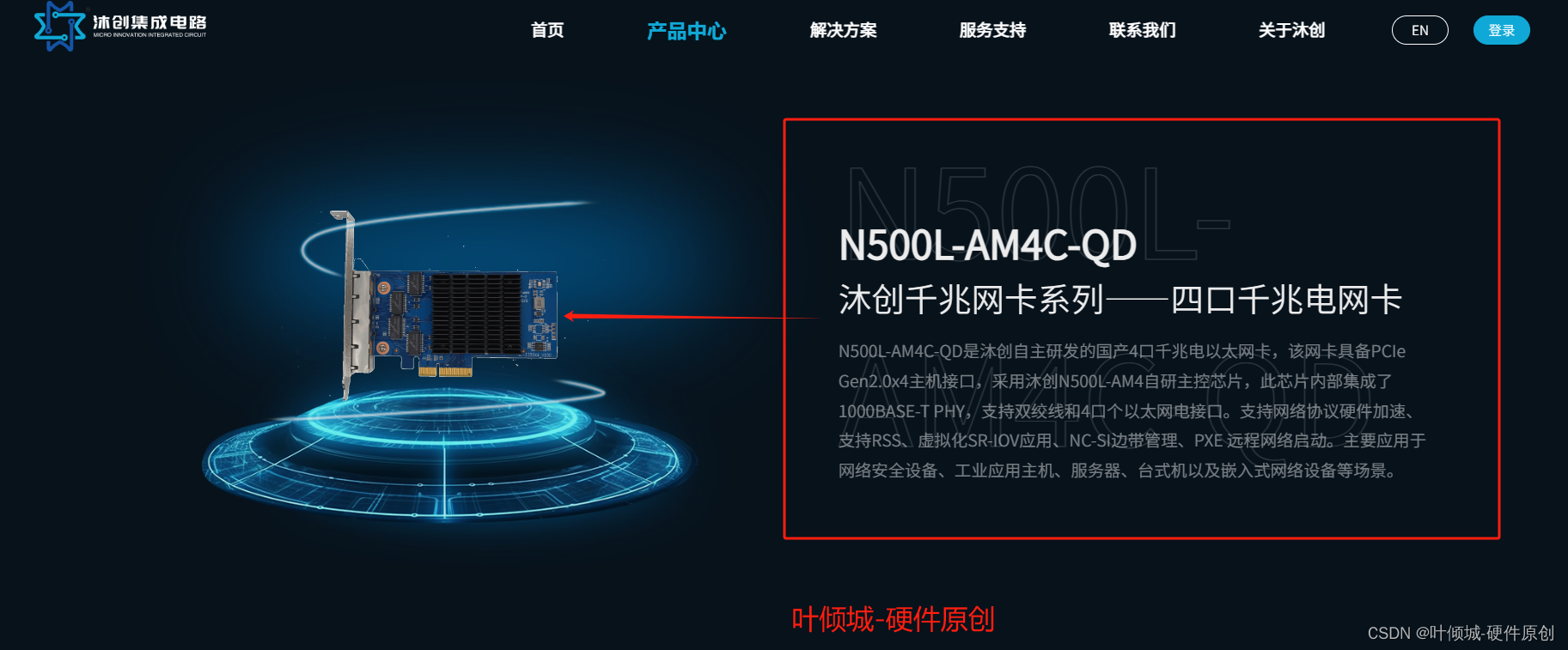

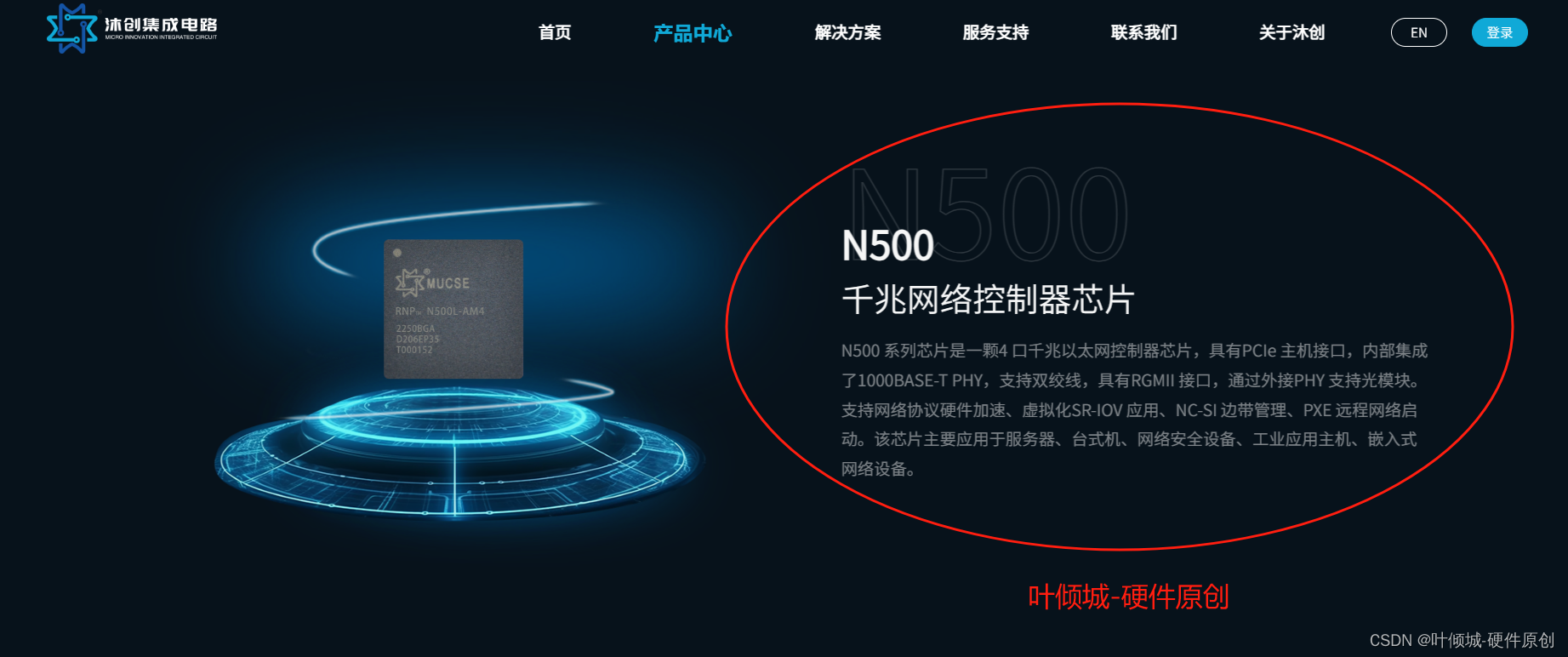

2.2、沐创   国产化（★）

2.3、pcie转网口的其他方案

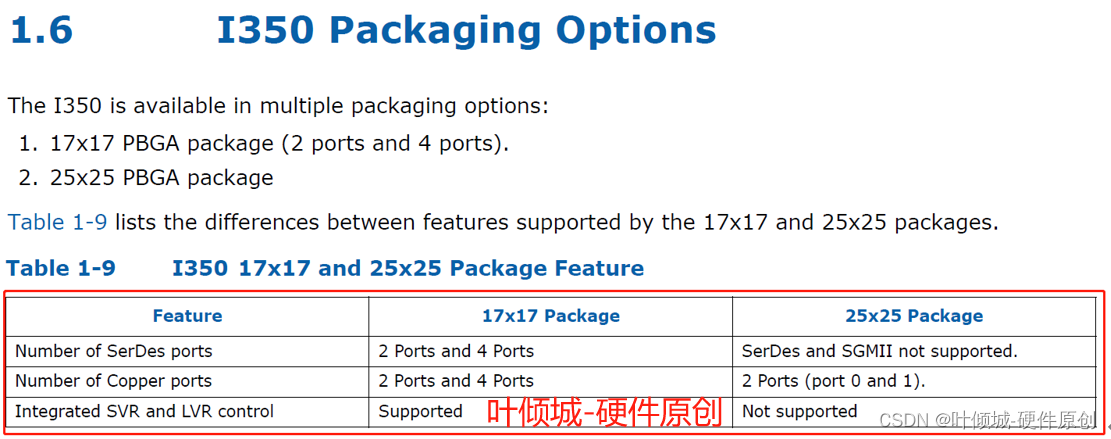

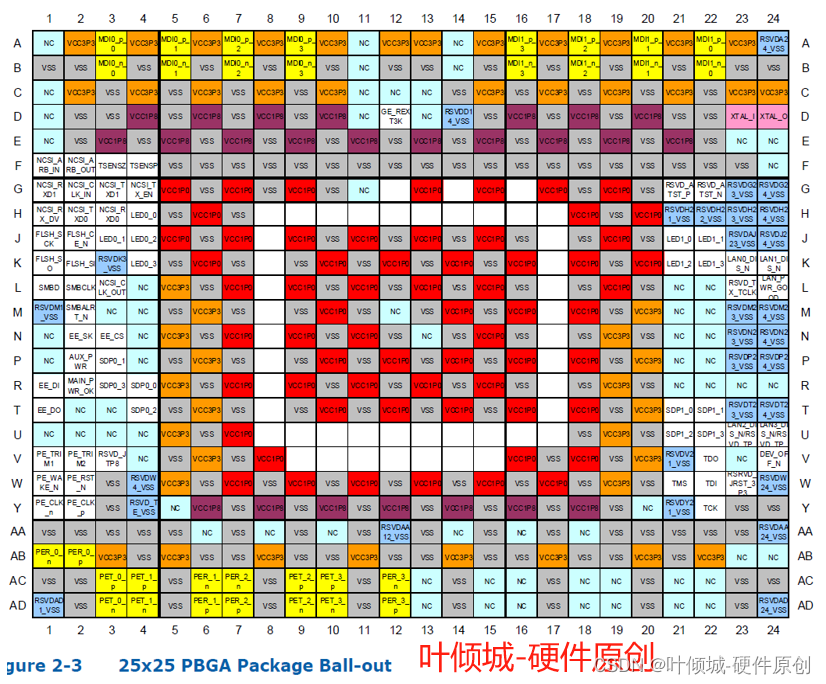

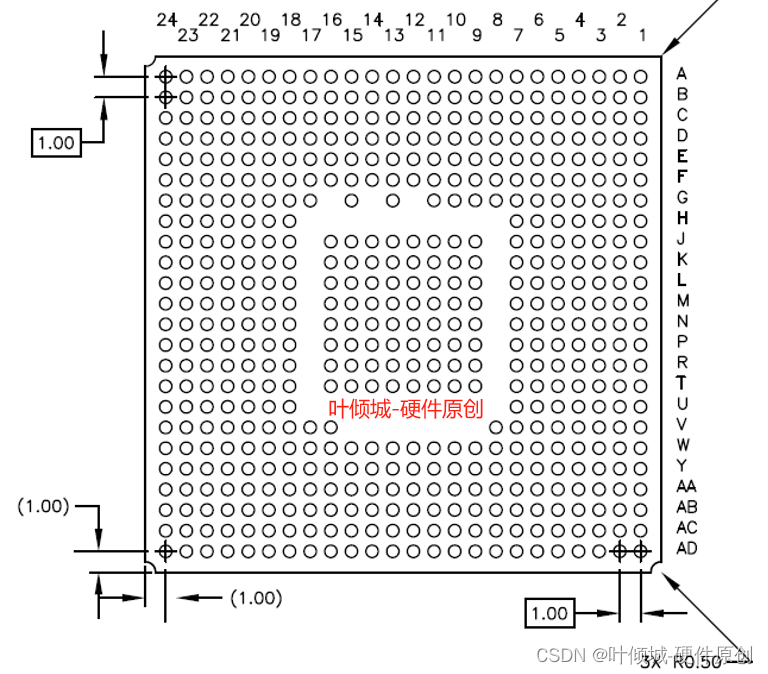

2.4、I350和WX1860的区别

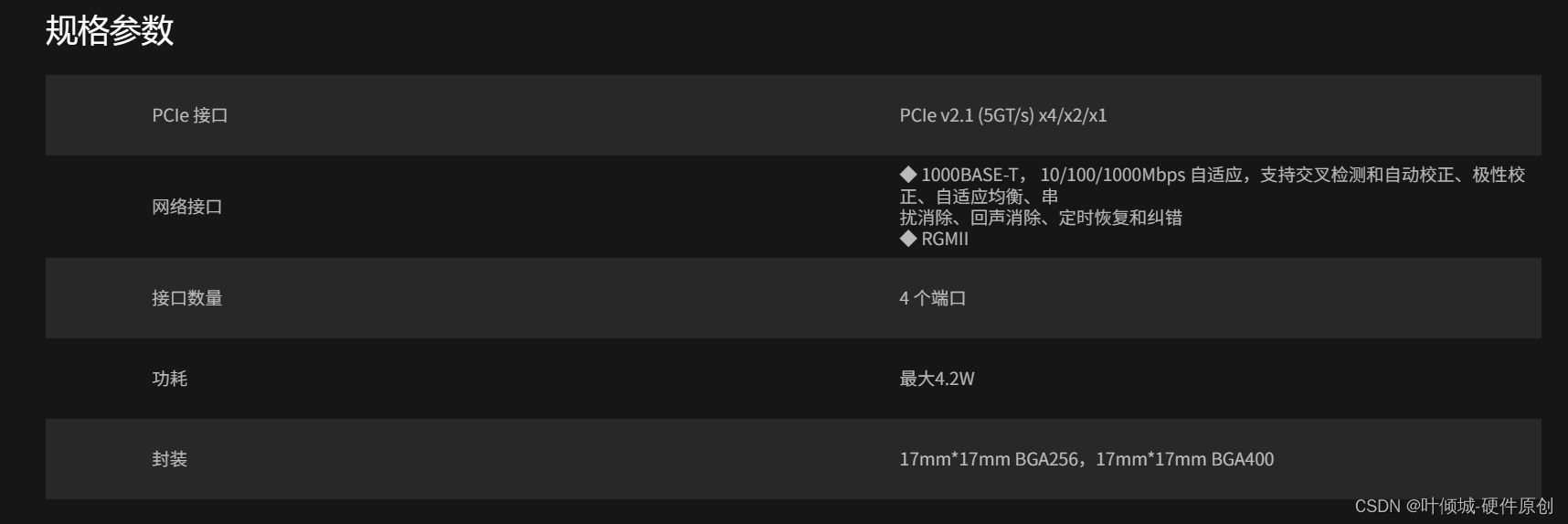

2.4.1、网卡基本性能

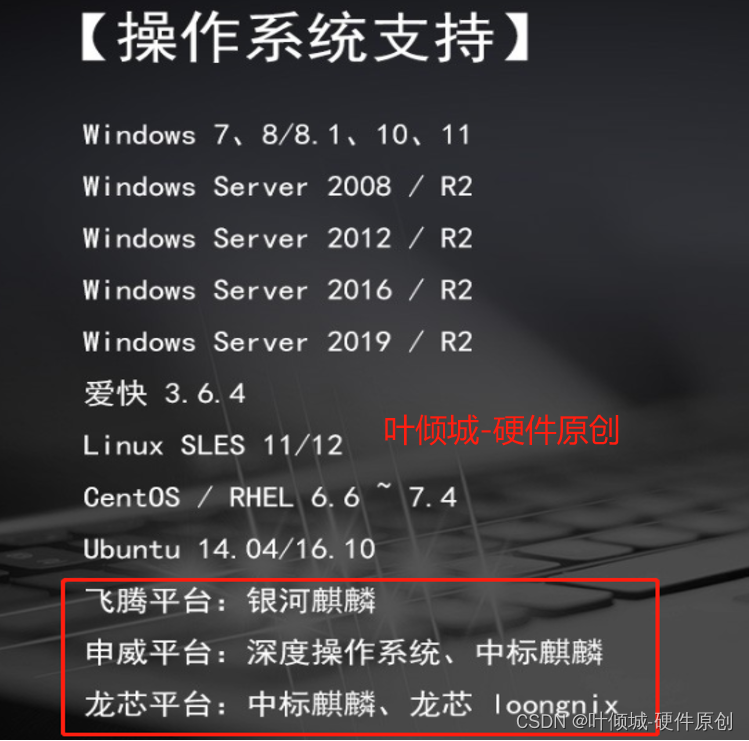

2.4.2、操作系统支持

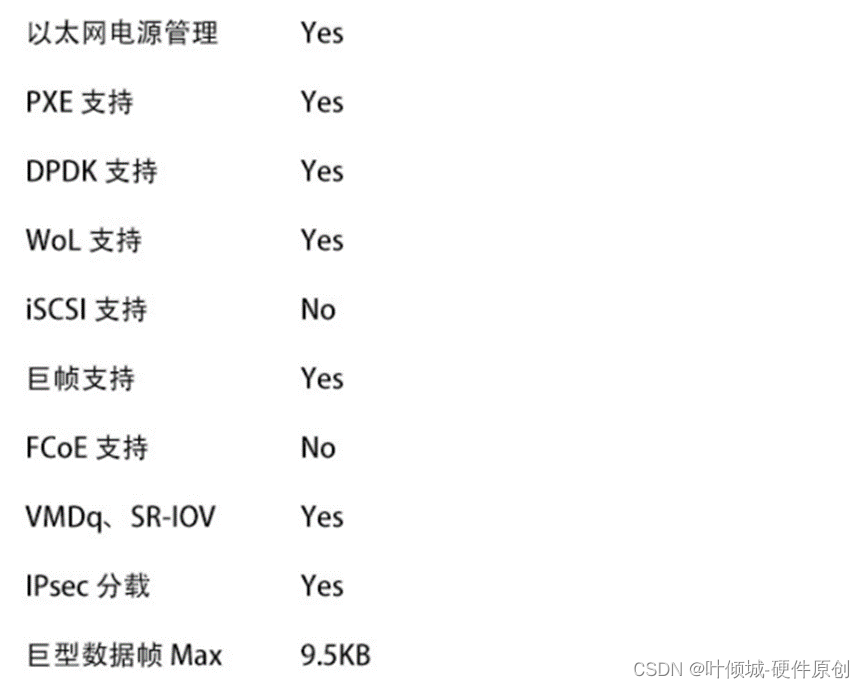

2.4.3、其他（参考元器件手册里面的7个参数）

3、套片、桥片、PCIE switch等基本介绍

3.1、套片(不需要)

3.2、PCIE switch

3.3、桥片

3.4、CPU本身自带的PCIE接口

3.5、采用PCIE设计，适用于PCI Express x1,X4,X8,X16插槽。

4、网络相关概念

4.1、TS1588

IEEE 1588的全称是“网络测量和控制系统的精密时钟同步协议标准”。

4.2、NC-SI协议

NC-SI（Network Controller Sideband Interface）是一个由分布式管理任务组（Distributed Management Task Force, DMTF）定义的用于支持服务器带外管理的边带接口网络控制器的工业标准。

4.3、EFUSE--芯片存储

可用于存储MEM repair的存储修复数据，也可用于存储芯片的信息。

4.4、DFT测试

DFT，即可测试性设计(Design for Testability, DFT)是一种集成电路设计技术。

4.5、WOL功能

Wake-on-LAN简称WOL，中文译为“网络唤醒”、“远端唤醒”技术。

4.6、bypass功能

 bypass，就是可以通过特定的触发状态(断电或死机)让两个网络不通过网络安全设备的系统，而直接物理上导通。

4.7、serdes接口（序列化反序列化器）

SERDES是英文SERializer(串行器)/DESerializer(解串器)的简称。

4.8、BMC

BMC，执行伺服器远端管理控制器

4.9、DMA

DMA(Direct Memory Access，直接存储器访问)

5、PCIE转网口(以WX1860)

网迅千兆以太网适配器包含四个千兆以太网端口，具有集成的硬件加速功能，能够执行TCP/UDP/IP校验和分载及TCP分段任务。

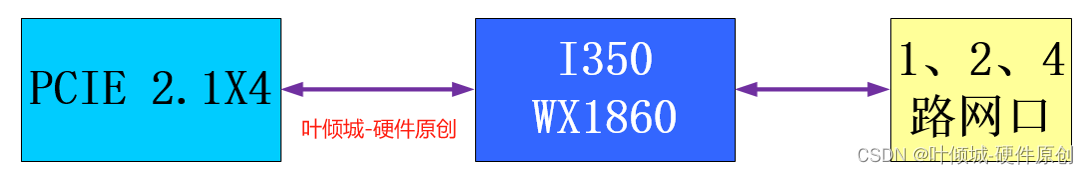

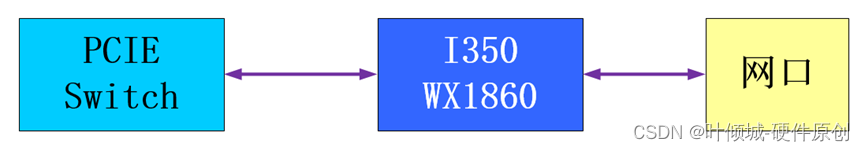

5.1、结构框图

19*19-34=327

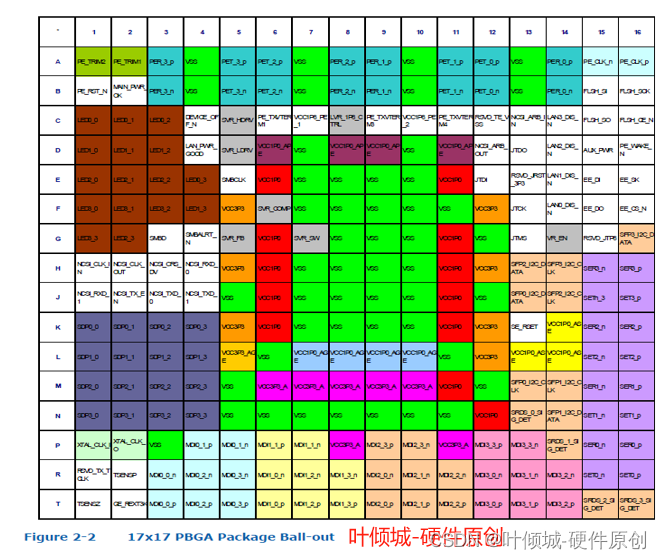

5.2、信号定义

5.2.1、Power supply   （对应6.1）

总结：模拟3.3V & 数字3.3V、模拟1.1V & 数字1.1V

Pin	I/O	定义
VCC33_N0_EFUSE VCC33_N1_EFUSE VCC33_N2_EFUSE VCC33_N3_EFUSE VCC33_EFUSE	P	EFUSE 模拟3.3V
VCC33A_TDC		内部温度传感器模拟3.3V
VCC33A_PE_VPH		PCIe模拟3.3V
VCC33A_GIGA VCC33A_CEN		MDI 网口模拟3.3V
VCCK_VMAIN	P	内核数字电源1.1V
VCCK_AUX		内核数字备用电源 1.1V
VCC11A_PE_VP VCC11A_PE_VPTX0 VCC11A_PE_VPTX1 VCC11A_PE_VPTX2 VCC11A_PE_VPTX3	P	PCIe 模拟电源 1.1V
VCC11A_A10 VCC11A_CEN		MDI网口模拟 1.1V
VCC11A_PLL		PLL电源，模拟1.1V
VCC18IO_25V	P	RGMII数字IO， 目前1.8V/2.5V模式不支持，需接到3.3V。
VCC3IO		RGMII、Misc数字IO 3.3V
GND	P	电源地
GND_PLL	P	PLL电源，通过磁珠单点接地
GND_TS	P	内部Thermal sensor电源，通过磁珠单点接地

5.2.2、Misc Interface   (对应6.2)

Pin	I/O	定义
prb_en	I/Down	用于调试，N/C
prb_hit	O	用于调试，N/C
prb_clkout	O	用于调试，建议加测试点
pcie_bsy	O	高有效信号，用于指示PCIe 连接上有数据传输
mng_bsy	O	高有效信号用于指示 NCSI接口上的数据传输
scan_enable	I/Down	用于DFT测试。正常模式 N/C。
test_sel test_mode_0 test_mode_1 test_mode_2	I/Down	用于调试，N/C
jtag_sel_0 jtag_sel_1	I/Down	选择 JTAG 接口的使用模块，2’b11 把芯片JTAG 接口连接在内部CPU，其它值用于调试。 （对应6.2.5）
clk_tst_sel_0 clk_tst_sel_1 clk_tst_sel_2 clk_tst_sel_3	I/Down	用于调试，N/C
flash_sector	I/Down	选择用于初始化的 flash sector， N/C 0-  64KB sector 1-  256KB sector
flash_bypass	I/Down	跳过 flash 初始化，用于调试，N/C
mng_det	I/UP	用于调试， N/C
sec_disable	I/Down	用于调试，N/C
use_ext_phy	I/Down	高有效信号。有效时4个网口都选择用外部 RGMII PHY，否则4个网口都用内部PHY。 （对应6.2.6）
xtal_in xtal_out	I O	外部无源晶振的输入，也可以直接输入25MHz 的有源时钟信号。  输出信号用于连接外部无源晶振。 （对应6.3）
sec_mode	I/UP	用于调试， N/C
pe_rst_seq	I/Down	用于调试， N/C
pe_aux_pwr_det	I/Down	支持WoL，为高 不支持WoL，为低。

5.2.3、Internal PHY #0   #1   #2   #3  (13 X 4     对应6.4和6.6 )

Pin	I/O	定义
n0_dis_n	I/UP	网口#0 不使能信号，低有效（对应6.2.8）
n0_gphy_rset	A	网口#0参考电阻接口，通过2.49KΩ±1%接地
n0_led_0	O	LED_0, Programmable LED which indicates by default activity, active high. Blink time 20-60ms adjustable, active high/low adjustable.
n0_led_1		LED_1, Programmable LED which indicates by default a 100Mbps Link, active high.
n0_led_2		LED_2, Programmable LED which indicates by default a 1000Mbps Link, active high.
n0_mdi_p_0 n0_mdi_n_0	A	In MDI mode, this is the first pair in 1000Base-T
n0_mdi_p_1 n0_mdi_n_1		In MDI mode, this is the second pair in1000Base-T
n0_mdi_p_2 n0_mdi_n_2		In MDI mode, this is the third pair in 1000Base-T
n0_mdi_p_3 n0_mdi_n_3		In MDI mode, this is the Fourth pair in 1000Base-T

5.2.4、RGMII PHY #0   #1   #2   #3  (14 X 4     对应6.7)

Pin	I/O	定义
n0_rgmii_tx_0 n0_rgmii_tx_1 n0_rgmii_tx_2 n0_rgmii_tx_3	O	网口#0 RGMII 发送数据接口
n0_rgmii_rx_0 n0_rgmii_rx_1 n0_rgmii_rx_2 n0_rgmii_rx_3	I/O	网口#0 RGMII 发送数据接口
n0_rgmii_txc n0_rgmii_tx_ctl	O	网口#0 RGMII 发送控制接口
n0_rgmii_rxc n0_rgmii_rx_ctl	I down	网口#0 RGMII 接收控制接口
n0_rgmii_mdc	O	网口#0 RGMII MDIO接口， MDIO信号需外部上拉1.5-10Kohm电阻。
n0_rgmii_mdio	I/O

5.2.5、GPIO  （对应6.8）

Pin	I/O	Description
n0_gpio_0 [0:1]	I/O	网口#0 GPIO 0，可用于复位输出或中断输入 网口#0 GPIO 0，可用于复位输出或中断输入
n1_gpio_0 [0:1]	I/O	网口#1 GPIO 0，可用于复位输出或中断输入 网口#1 GPIO 0，可用于复位输出或中断输入
n2_gpio_0 [0:1]	I/O	网口#2 GPIO 0，可用于复位输出或中断输入 网口#2 GPIO 0，可用于复位输出或中断输入
n3_gpio_0 [0:1]	I/O	网口#3 GPIO 0，可用于复位输出或中断输入网口#3 GPIO 0，可用于复位输出或中断输入
mng_gpio_0	I/O	CPU GPIO 0，可用于复位输出或中断输入
mng_gpio_1	I/O	CPU GPIO 1，可用于复位输出或中断输入

5.2.6、Management Interface （对应6.9）

管理接口可以作为MII接口,外接PHY使用，也可以作为NCSI接BMC芯片使用。在连接外部mac时，SMBUS mode和NC-SI mode可以同时支持。

Pin	I/O	Description
uart_srx	I down	片上 CPU UART 接口，用于调试，可访问 CPU内部寄存器信息。 （对应6.2.9）
uart_stx	O
mng_ic_clk	IN/OD Up	片上 CPU I2C 接口时钟信号，该信号在任何状态下都支持，与 pe_aux_pwr_det 无关。
mng_ic_data		片上 CPU I2C 接口数据信号，该信号在任何状态下都支持，与 pe_aux_pwr_det 无关。
mng_ic_smbsus_n	I/O Up	片上 CPU I2C 接口挂起信号
mng_ic_smbalt_n		片上 CPU I2C 接口输出中断信号
rmii_ref_clk/ ncsi_ref_clk	I down	NC-SI Reference Clock Input – Synchronous clock  reference for receive, transmit and control interface. It is a 50MHz clock +/- 100 ppm.
rmii_csr_dv/ ncsi_ tx_en	I down	Transmit Enable
rmii_rxd_0/ ncsi_txd_0	I down	Transmit data signals from BMC to WX1860
rmii_rxd_1/ ncsi_txd_1	I down
rmii_tx_en/ ncsi_csr_dv	I down	Carrier Sense/Receive Data Valid
rmii_txd_0/ ncsi_rxd_0	O	Received data signals from WX1860 to BMC
rmii_txd_1/ ncsi_rxd_1
mii_mdc	O	MII MDIO 接口。
mii_md	I/O

5.2.7、TS1588 Pins

Pin	I/O	Description
n0_ts1588_sdp_[0:3]	I/O	网口#0 TS1588 GPIO
n1_ts1588_sdp_[0:3]	I/O	网口#1 TS1588 GPIO
n2_ts1588_sdp_[0:3]	I/O	网口#2 TS1588 GPIO
n3_ts1588_sdp_[0:3]	I/O	网口#3 TS1588 GPIO

5.2.8、PCIe Interface Signals

Pin	I/O	Description
pe_wake_n	OD Up	PCIe WAKE# 信号，低有效，使用WOL功能时需使能此信号。
pxpor_res	I down	复位信号输入
por_bypass	I down	片内上电复位控制电路旁路使能，高有效。有效时，片内上电复位控制电路被旁路，片内不再产生上电复位信号，芯片的上电复位信号来自pxpor_res，此时pxpor_res作为低有效信号。 （对应6.4）
perst_n	I	PCIe PERST#信号，低有效。
pe_phy_resref	A	PCIe PHY参考电阻，200Ω接地。
pe_ref_clk_p pe_ref_clk_n	A-in	PCIe 100MHz参考时钟，来自PCIe slot
pe_tx_p_[0:3] pe_tx_n_[0:3]	A-out	PCIe PHY Gen2x4 差分收发信号
pe_rx_p_[0:3] pe_rx_n_[0:3]	A-in

5.2.9、SPI Flash Interface Signals   (对应6.2.2 & 6.5)

Pin	I/O	Description
spi_clk_div_[0:2]	I down	用于调试，不支持WOL 时默认配置011。 支持WOL 时采用000。
spi_clk	O	SPI flash 接口信号
spi_cs_n	O
spi_si	I down
spi_so	I

5.2.10、JTAG (对应6.2.10)

Pin	I/O	Description
TCK	I	JTAG chain clock
TDI	I	JTAG chain input
TDO	O	JTAG chain output
TMS	I	JTAG chain Test mode select
TRST_n	I	JTAG Reset (pull-up is recommended on JTAG Reset)

5.2.11、others

Pin	I/O	Description
G0_RTT G1_RTT G2_RTT G3_RTT		NC
G0_OPIN_PAD G1_OPIN_PAD G2_OPIN_PAD G3_OPIN_PAD		NC

Pin Description	数目（个）
Power Supply & Ground	109
Misc Interface	26
Internal PHY #0  #1 #2 #3	52
RGMII PHY #0  #1 #2 #3	56
PCIe Interface	23
SPI flash Interface	7
GPIO	10
Management Interface	15
TS1588 Pins	16
JTAG	5

6、硬件设计注意项（★）

6.1、电源设计

      6.1.1、电压及电流

      6.1.2、EFUSE模块电源说明

      6.1.3、电源时序（★）

6.2、模式配置说明(★)

6.3、时钟输入

6.4、复位设计

6.5、flash推荐

Manufacturer	Model type
兆易创新	GD25Q80C 系列
microchip	SST25VF080B 系列
Winbond	w25q80dv 系列

6.6、WX1860芯片的LED[0:2]引脚输出控制说明

6.7、光口设计PHY推荐、中断引脚说明

6.8、Wake on lan国产平台work around 方案

6.9、WX1860的NCSI连接说明

6.10、SMBUS部分设计说明

6.11、其他

7、硬件实战（★）

7.1、I350

7.2、WX1860

8、layout设计注意事项

PCI_Express

1、串接0.1uF电容尽量靠近金手指放置；

2、差分线对内等长3mil；

3、差分线对间间距3W；

4、过孔尽量不超过2个，TX和RX分别走不同层，走线尽量短一些。

WX1860布线

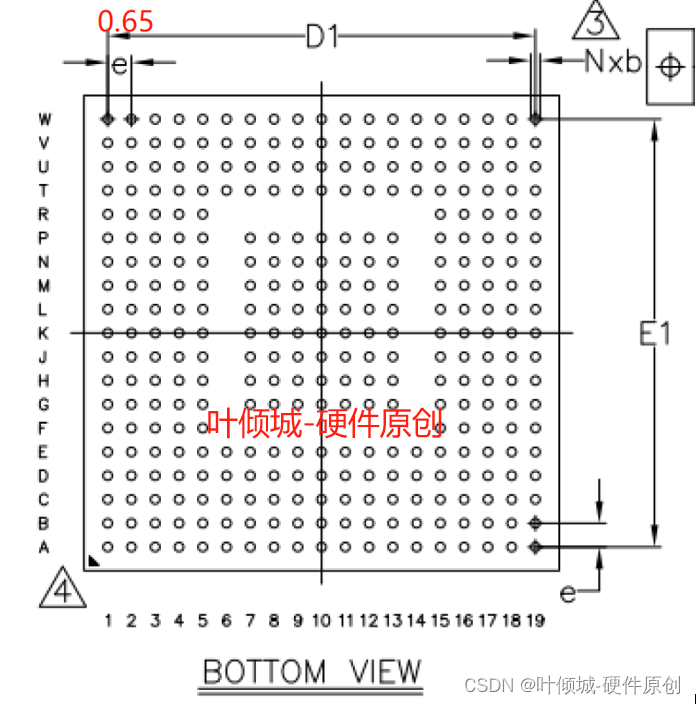

BGA建议过孔和线宽：0.65mm间距我们采用孔径（内径8mil，外径14mil），走线我们建议3.9mil，用3.5mil 以上的线宽就行。

MDI部分布线建议如下：

1、PHY 距离网络变压器的距离要≥25mm，以便于将PHY和网络变压器有效隔离，减少EMI干扰。

2、差分线上的共模电容用于高频衰减，共模电容靠近网络变压器摆放；

3、网络变压器两侧的差分阻抗都设置为100Ω±10%；

4、网络变压器靠近RJ45连接器摆放；

5、75Ω电阻、0.1uF电容都靠近网络变压器对应引脚；

6、网络变压器下面的地挖空；

7、MDI差分对内误差不超过5mil，4对差分对间误差不超过800mil；差分对间距要大于30mil，过孔尽可能少；

8、MDI信号到变压器和变压器到RJ45的参考地要完整，不要破坏参考地完整性。

详细内容参考视频讲解
