前言:
本文仅简单讲述一下旋转编码器的正反转的原理,原理是通用的。
外形:

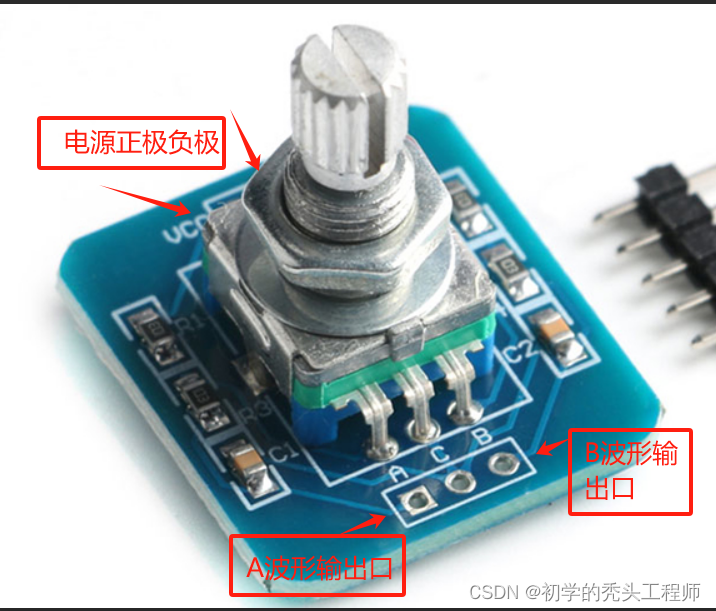

这里用的是江协科技视频同款的旋转编码器(其他型号原理相似)
原理:

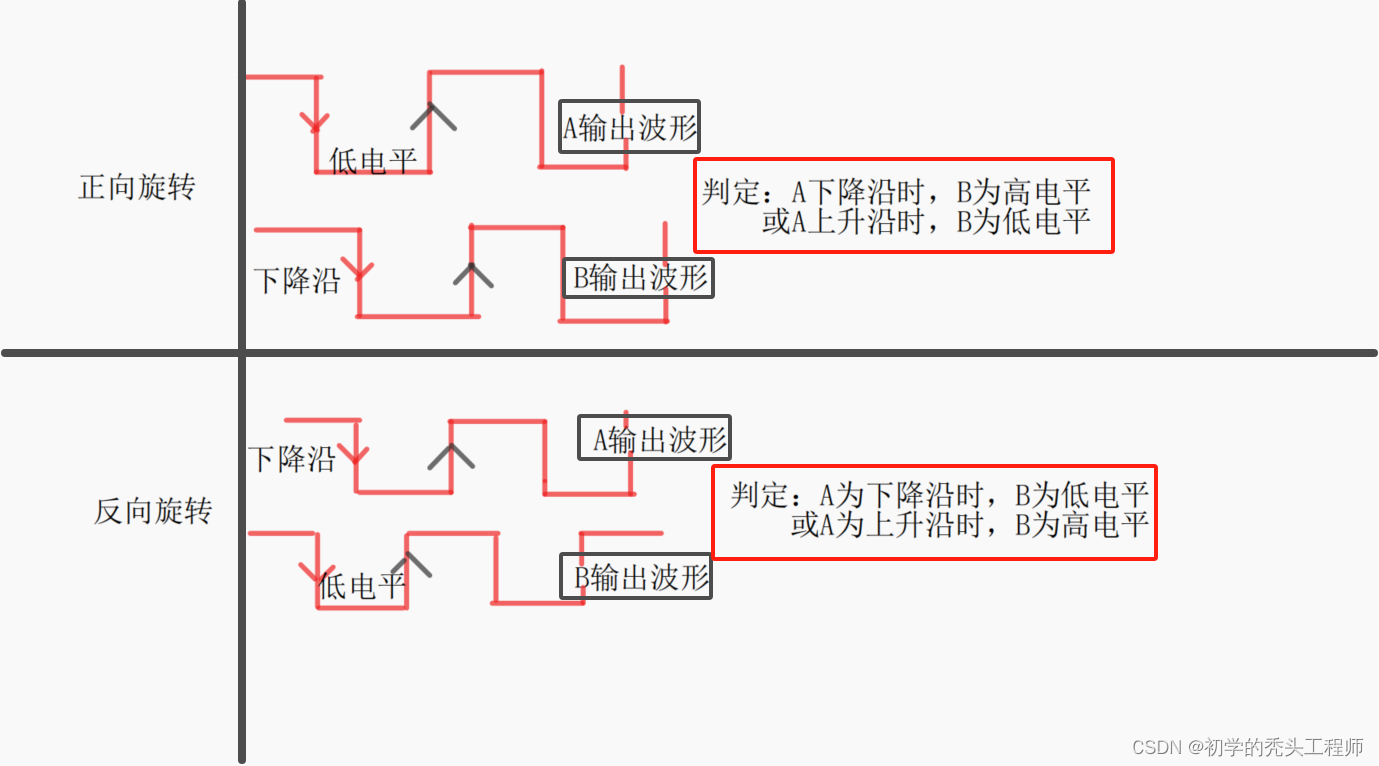

旋转编码器接入电源之后,在旋转时,A,B输出口会输出有时间差的正弦波形,如下:
两个口输出的波形分别称为A相,B相。
可以通过在中断中判断在A下降沿/上升沿时,B的电平状态,来判定正转(顺时针)和反(逆时针)转。
例如:在A相下降沿的时候,B相为高电平 → 正(顺时针)
