sensor的靶面与光圈

光圈:

光圈影响进光量,F后面的数字越小,光圈越大,进光量越多,成像越亮。
光圈值:F1.4、F2.0、F2.8、F4.0、F5.6、F8.0…,下一个是前一个的1.4倍(根号2),光通量是前一个的一半。
光圈影响景深,光圈越大,景深越小。在选镜头时,需要根据场景,平衡进光量和景深,选择合适光圈的镜头。
FOV由光圈大小影响;同一个镜头,光圈越大则FOV越大,光圈越小则FOV越小
视场角、光圈、景深之间的影响:FOV越大,相同距离成像越小,景深越浅。



靶面:
镜头靶面和sensor的靶面概念一样,即镜头成像圈的大小。sensor的尺寸一般用其对角线的长度表示,镜头的靶面一般指其直径。和sensor一样,镜头靶面也用英寸表述。常见的如1/2’,1/2.5’,1/2.7’,1/3’等等。

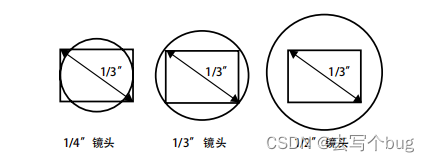

假如镜头的靶面范围无法涵盖整个sensor,则成像圈会被看见,实际成像的图像四周会伴随严重的边缘暗角,在这个状态下,视角会被成像范围所限制。(如下图左边的情况)
另一方面,如果镜头靶面比sensor的靶面小很多,那sensor的成像能力会被浪费很多。(如下图右边的情况)
所以最好的情况即镜头靶面和sensor靶面完全一致,一般我们默认在这种情况下讨论摄像机成像效果。(下图中间的情况)
