以TwinCAT3和A6BF进行全闭环测试，带有编码器和绝对式光栅尺，实测有效；

扫描硬件

首先安装EtherCAT网口驱动：
点击安装网卡驱动（TWINCAT-Show Realtime Ethercat Compatibel Devices，然后选中某个设备，点击Install；

将官网下载的Panasonic_MINAS-A6BF_V1_3.xml文件导入D:\TwinCAT\3.1\Config\Io\EtherCAT，注意型号，我这里是A6BF；

https://device.panasonic.cn/ac/c/dl/manual/index.jsp?series_cd=3514

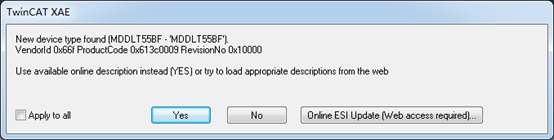

扫描硬件，若出现如下，可能是导入的xml有误（官网有两个文件，一个中文一个英文）：
在这里插入图片描述
点击YES：

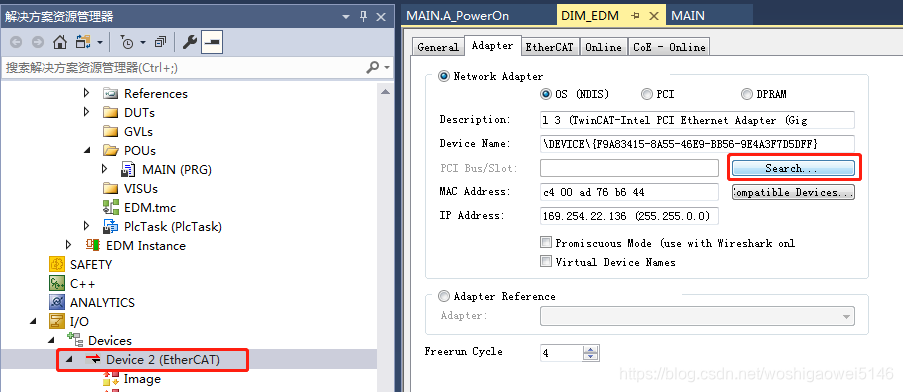

更换网卡后：

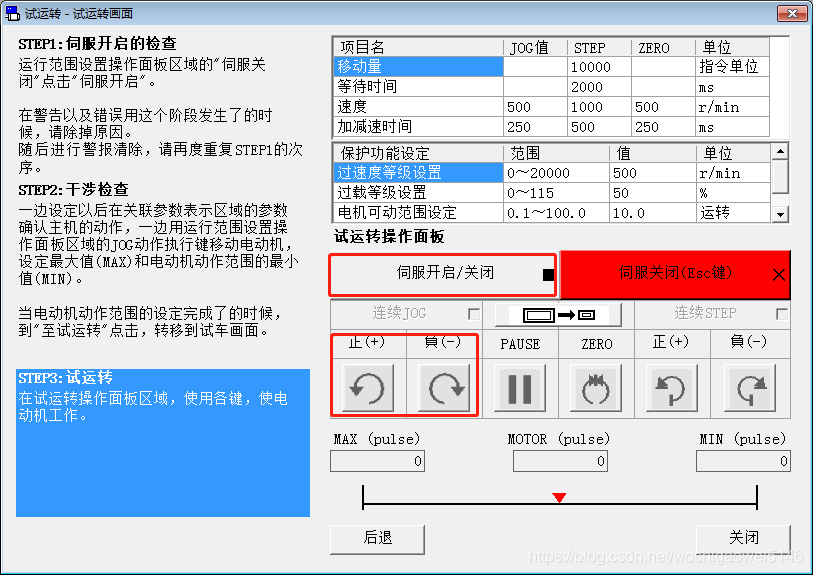

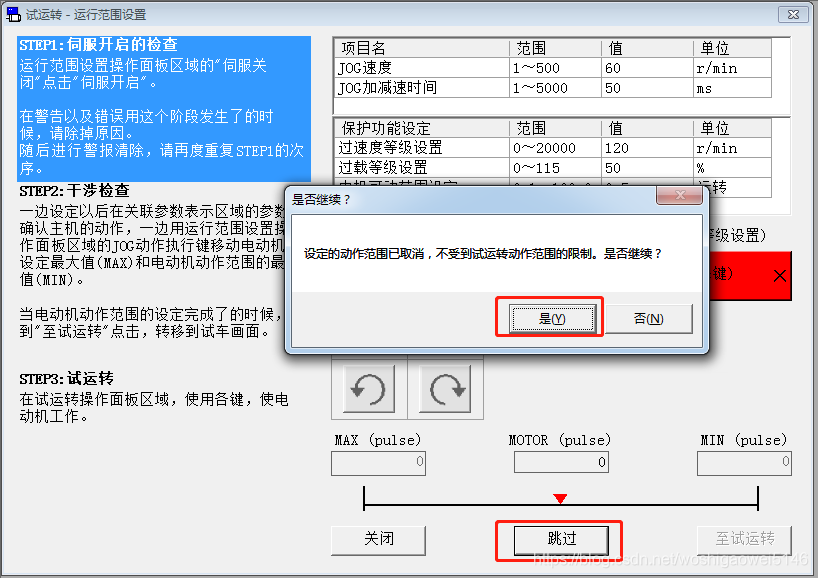

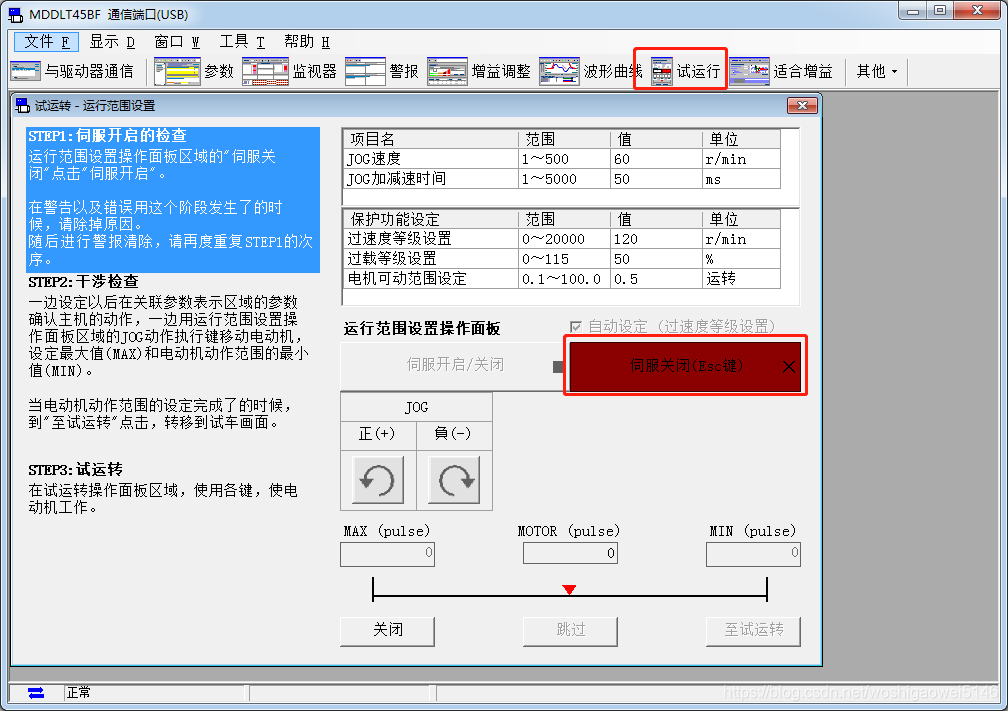

PANATERM试运行

在这里插入图片描述

PANATERM设置

参数设置

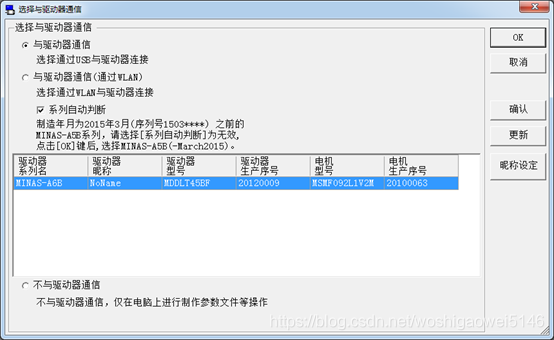

PANATERM ver.6.0打开
在这里插入图片描述

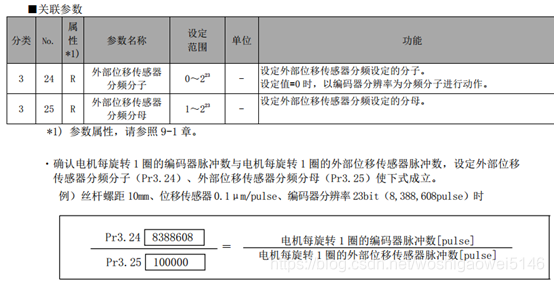

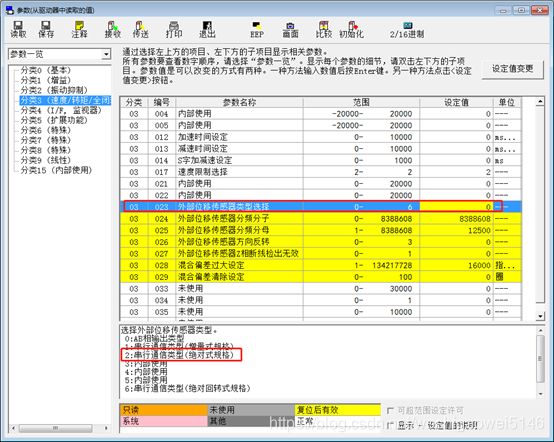

设置脉冲数

在这里插入图片描述
Pr3.24为编码器一圈的脉冲数=2^23(编码器分辨率)=8388608；
丝杠：
Pr3.25为电机转一圈光栅尺的脉冲数=10mm(螺距)/8(减速比)*1000/0.5(光栅尺分辨率)=2500；
齿轮齿条：
Pr3.25=48（分度圆直径）*π（分度圆周长）/120(减速比)*1000/0.5(光栅尺分辨率)≈2513；
在这里插入图片描述
在设定值内输入后，点击“回车”按键；

设置过速度等级

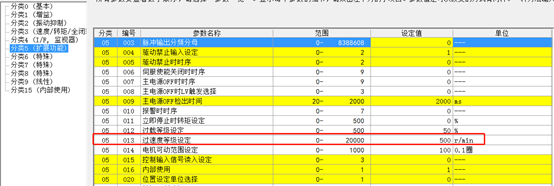

Pr5.13过速度等级设定设置为较大值，如500r/min，否则会出现过速度保护警告；
在这里插入图片描述

Pr6.15第2过速度等级设定Pr6.15；
在这里插入图片描述

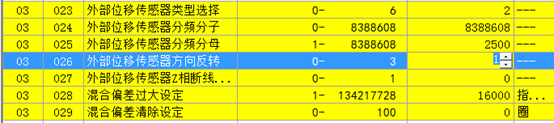

设置光栅尺反向

Pr3.26光栅尺反向，若需要；
在这里插入图片描述

设置自动整定

在这里插入图片描述

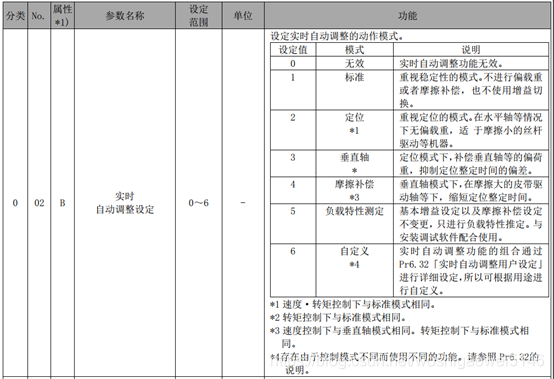

Pr0.02设置实时自动调整设定，设置为1；

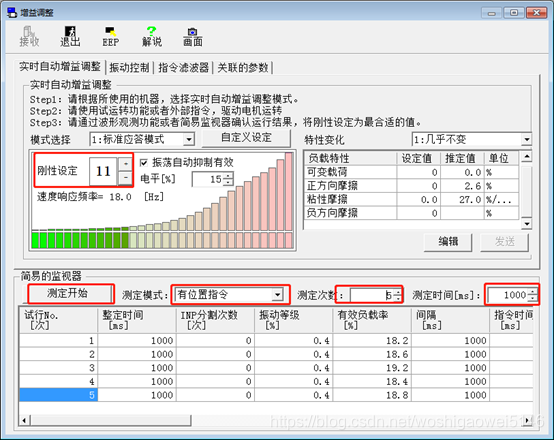

手动设定刚性，测定模式，次数，时间，然后开始测定（用试运行），完成后EEP写入整定的参数即可；

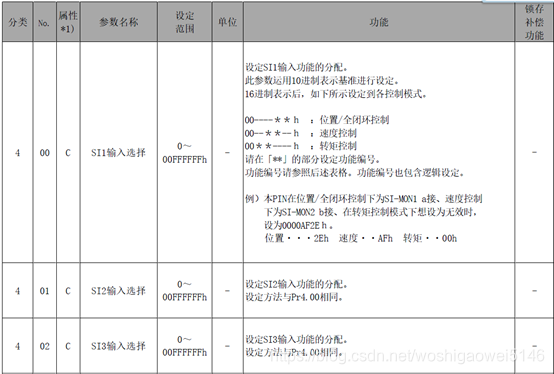

设置限位

在这里插入图片描述

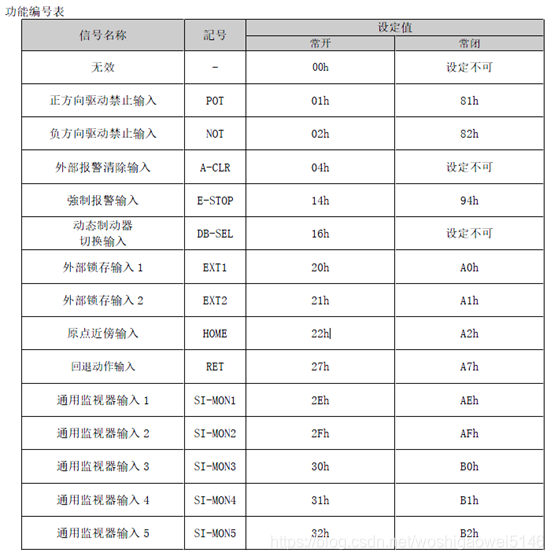

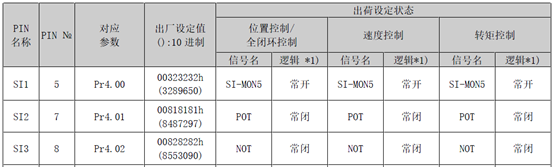

默认设置：

设置方法：

正方向限位-常闭：00818181h(十进制8487297)；
负方向限位-常闭：00828282h(十进制8553090)；
正方向限位-常开：00010101h(十进制65793)；
负方向限位-常开：00020202h(十进制131586)；

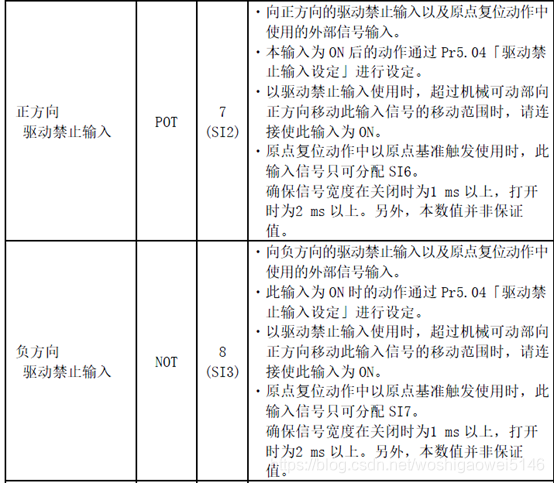

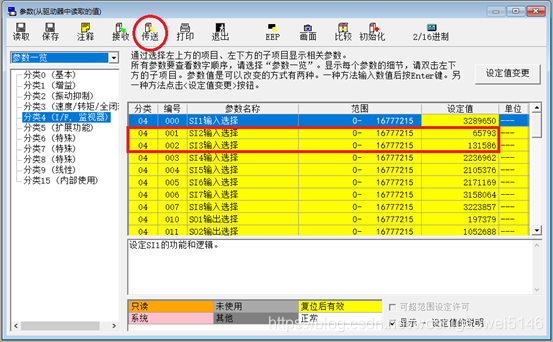

可根据实际情况设置，例如接线为SI1、SI2，则设置Pr4.00，Pr4.01。Pr4.02设置为0，否则报错；
在这里插入图片描述

在这里插入图片描述

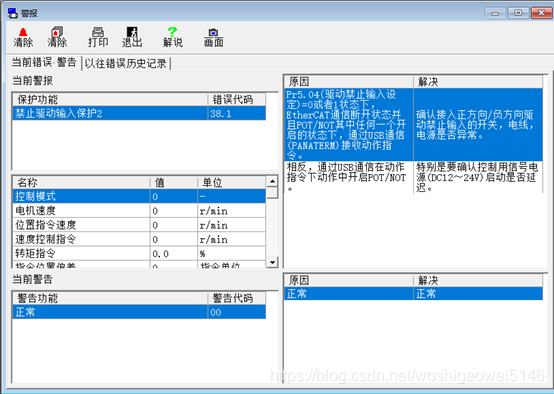

若报警可能限位与设置相反；

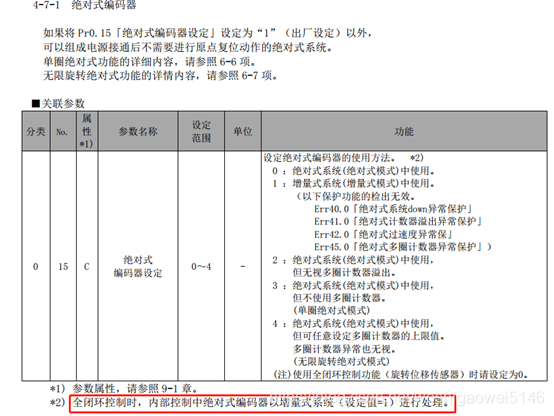

设置绝对式编码器

在这里插入图片描述
Pr0.15=1；
点击EEP下载参数；参数若有效需重新上电；

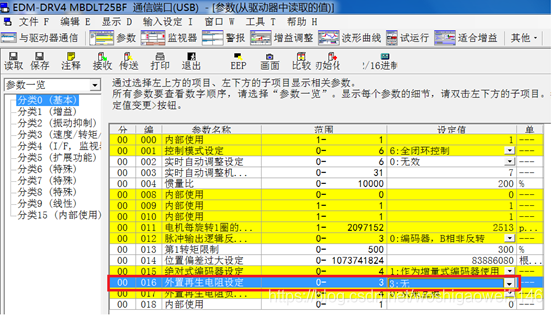

设置再生电阻Pr0.16

在这里插入图片描述

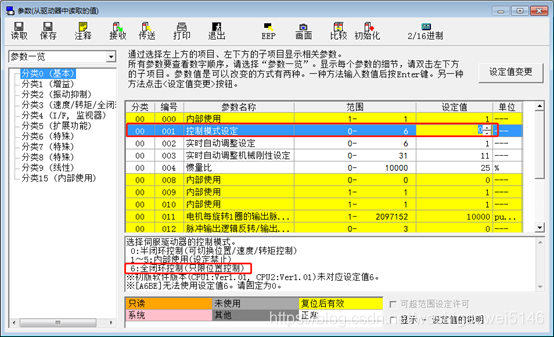

全闭环控制模式设定

在这里插入图片描述

Pr0.01=6；
Pr3.23=2；

电机位置保持

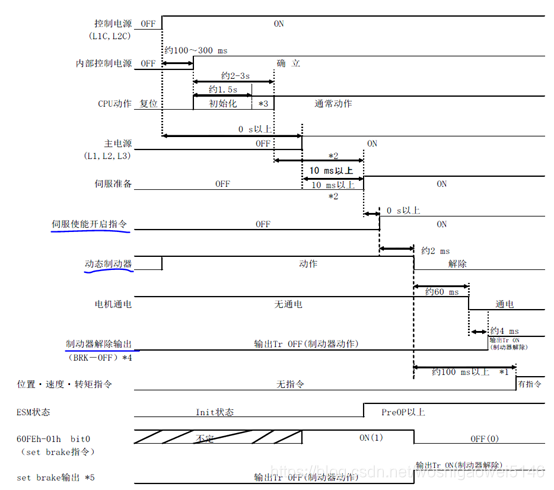

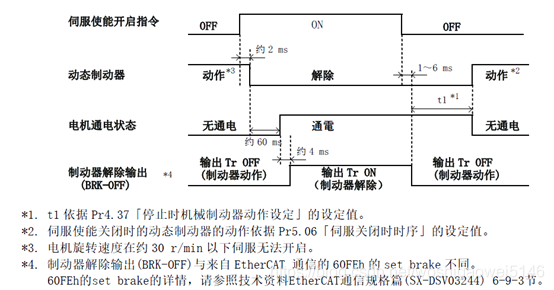

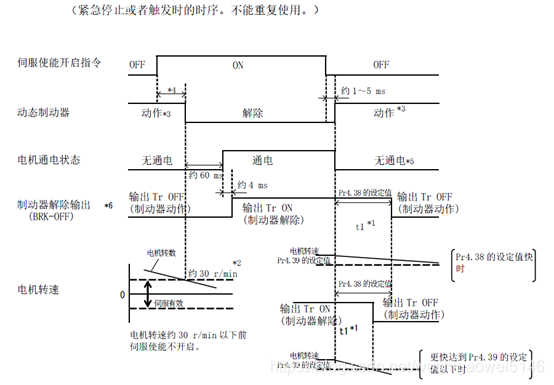

上电时序图

先打开倍福，后上电；
上电后，假设倍福一直给驱动器发送伺服开启命令，伺服开启后，2ms内制动器动作，处于抱闸状态，2ms后动态制动器解决，再过64ms制动器解除，此时使能已开启，电机静态力矩可保持位置；
电机停止时，伺服关闭的时序图

伺服停止后，t1设置为0ms，Pr4.37=0；1-6ms后动态制动器和外部制动器动作，保持位置，所以会有1-6ms无法保持位置；Pr5.06=0；
电机旋转时，伺服关闭的时序图

对象编辑器设置

对象编辑器和TwinCAT中的Coe参数一致，都可以设置；
在这里插入图片描述

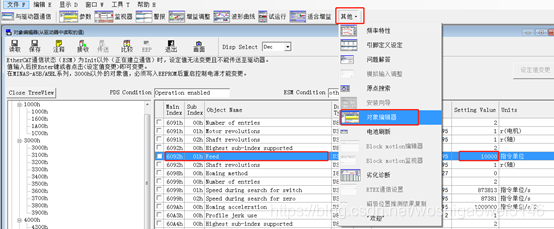

在其他-对象编辑器（不要和参数对话框同时打开）-找到6092H，设置为8388608（注意不是8838608）；
（用PANATERM试运行时，若设置过大则脉冲数达到设定值后即停止，只能重新使能再运动，试运行可适当减小，但是正常运行还是设置为默认值）；

3011H（对应Pr0.11）随便设置例如125000；

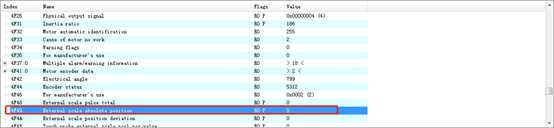

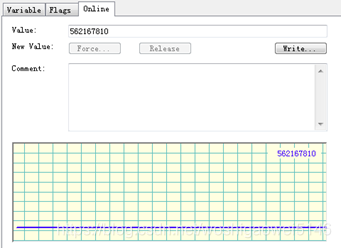

读取光栅尺脉冲数

4F49H
在这里插入图片描述
6063H

TwinCAT设置

工作模式设置

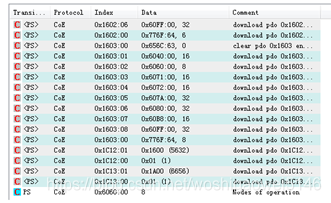

在伺服驱动器的‘Startup’下点右键添加0x6060 Modes of operation，如下图所示：
在这里插入图片描述

添加完成后，根据驱动器实际的工作模式，设置0x6060。
位置模式则0x6060的值设置为8；速度模式则设置为9。

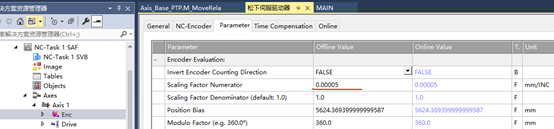

比例因子设置

在这里插入图片描述

光栅尺分辨率：0.5 um/脉冲=0.0005

速度设置

在这里插入图片描述
激活配置文件。激活完后，就可以正常使能和控制运动了。

通过TwinCAT读取驱动器报警和温度

导入库
在这里插入图片描述

	//读取温度报警
	fb_CoeRead					  :FB_EcCoESdoRead;

	sNetId     					  : T_AmsNetId := '192.168.43.157.1.1'; (* NetId of EtherCAT Master *)

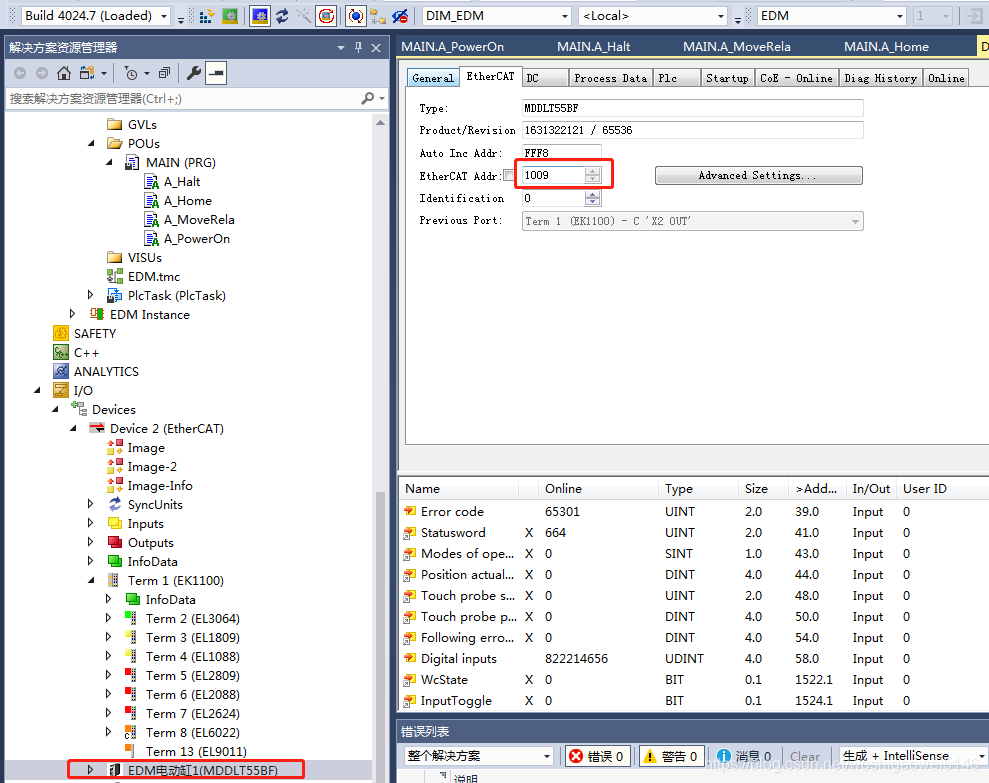

	nSlaveAddr_ElecCyld_1 		  : UINT := 1009; (* Port Number of EtherCAT Slave *)
	nSlaveAddr_ElecCyld_2 		  : UINT := 1010; (* Port Number of EtherCAT Slave *)
	nSlaveAddr_InterCyld 		  : UINT := 1011; (* Port Number of EtherCAT Slave *)
	nSlaveAddr_OuterCyld		  : UINT := 1012; (* Port Number of EtherCAT Slave *)

	nErr						  : WORD := 16#603F; (* CoE Object Index *)
	bufErr     				AT%I* : ARRAY[1..4] OF UINT;
	bReadError				AT%I* : ARRAY[1..4] OF BOOL;

	nAmplTem					  : WORD := 16#4F62; (* CoE Object Index *)
	bufAmplTem     			AT%I* : ARRAY[1..4] OF DINT;
	bReadAmplTem			AT%I* : ARRAY[1..4] OF BOOL;

	nEncTem						  : WORD := 16#4F63; (* CoE Object Index *)
	bufEncTem     		  	AT%I* : ARRAY[1..4] OF DINT;
	bReadEncTem				AT%I* : ARRAY[1..4] OF BOOL;
