FPGA Xilinx 高速串行收发器横向比较

长时间没有做高速相关的FPGA单板开发，一直停留在GTX和GTP的时代

是时候梳理一下，从Xilinx的7系列到目前的ultrascale系列，收发器的line rate越来越高，强大的管道能力，是支持目前大数据时代海量数据传输的基础。

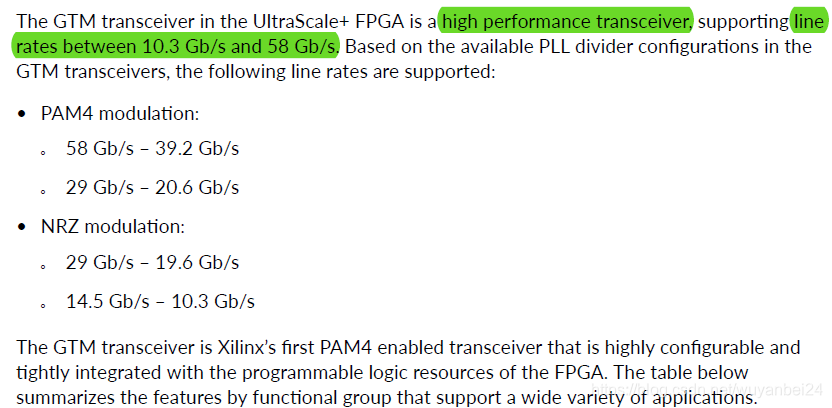

GTM

在这里插入图片描述

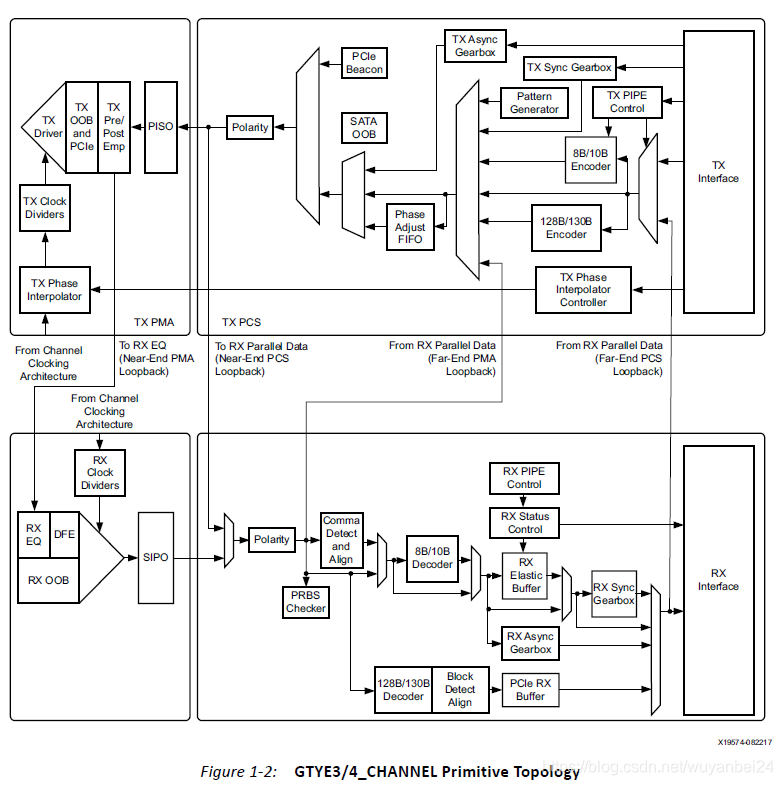

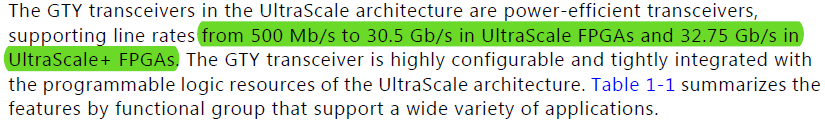

GTY

在这里插入图片描述
在这里插入图片描述

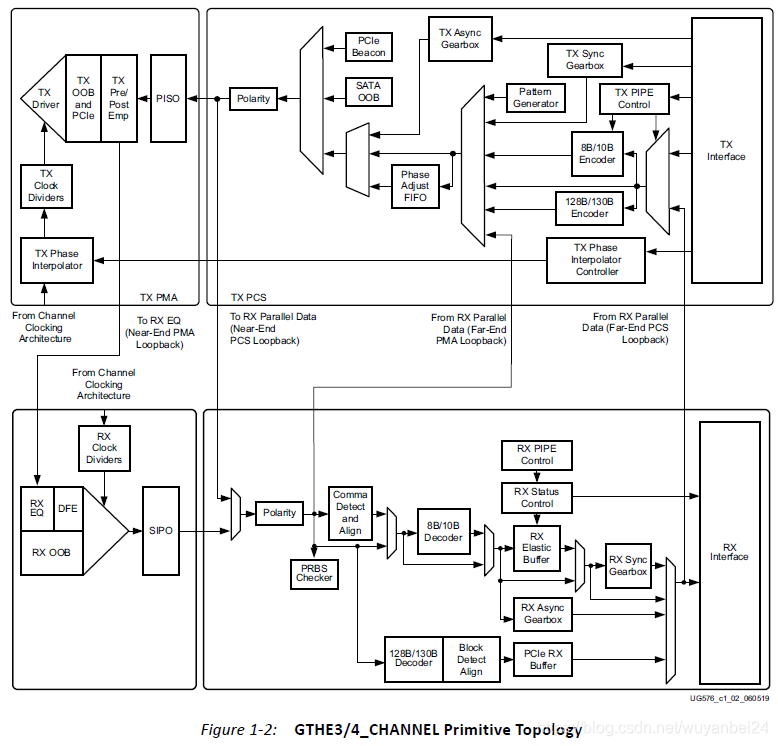

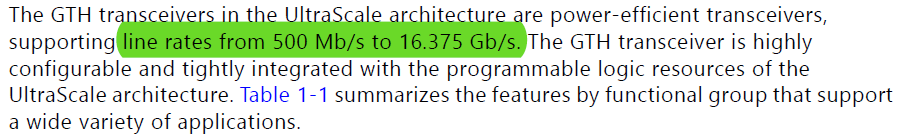

GTH

在这里插入图片描述
在这里插入图片描述

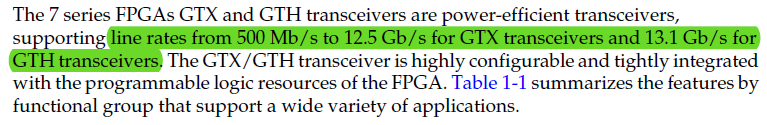

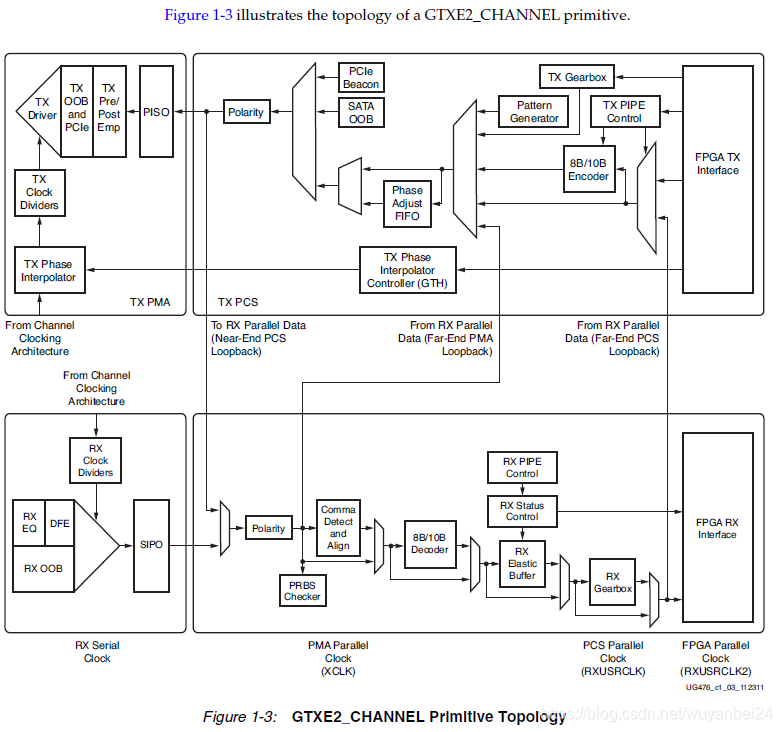

GTX

在这里插入图片描述
在这里插入图片描述

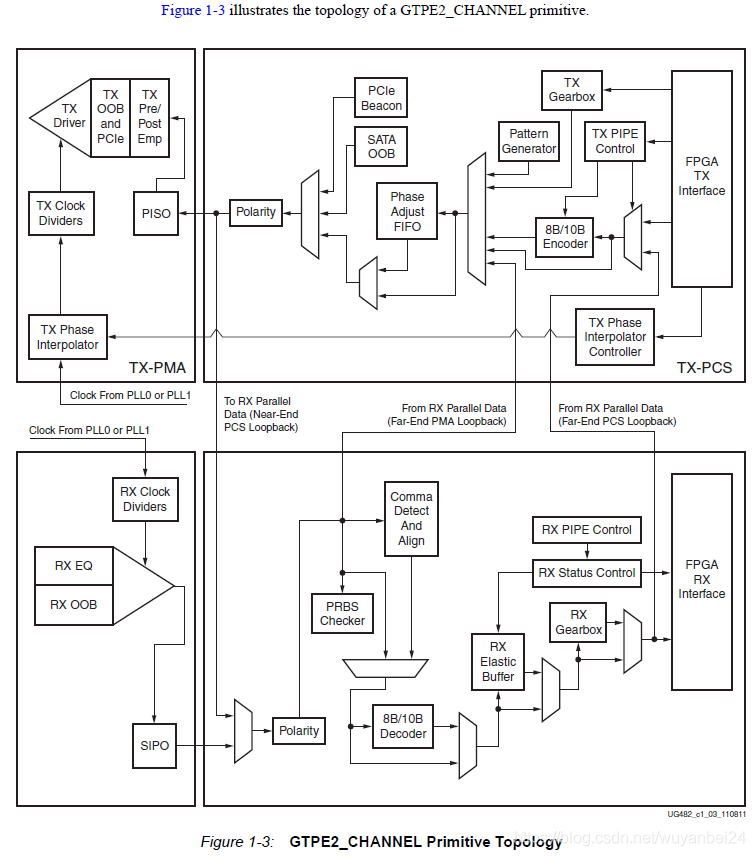

GTP

在这里插入图片描述
在这里插入图片描述

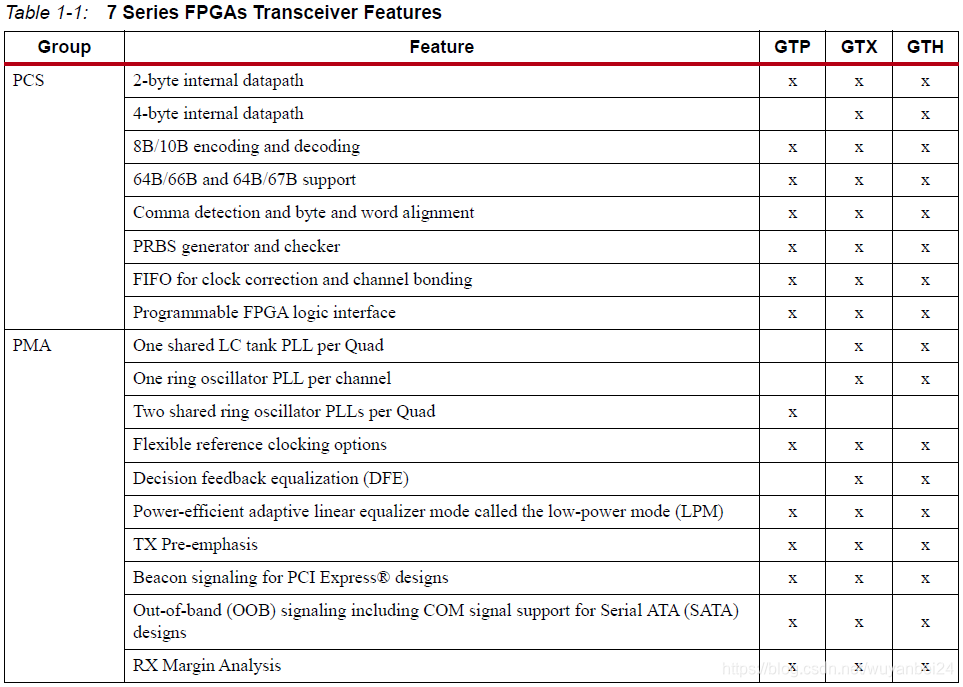

收发器结构上的异同

上述五种高速收收发器之间，存在不同点

在这里插入图片描述

8B10B/64B66B/128B130B

在GTP\GTX 的框图中PCS部分只有8B10B编解码功能模块，但是IP是支持64B/66B编码方式的，通过百度索引，有一片专利是支持8B10B 与 64B/66B 码型互转的

在0GTH\GTY的框图中，分别有独立的8B10B、128B130B编解码功能模块，通过开关选择。

RX EQ与DFE

为了支持不同的速率，不同级别的serdes在接收端部分均衡模块采用了不同性能的电路来实现信号的均衡

Artix7系列的GTP最高只能支持到6Gbps的速率，其接收端的均衡电路如下所示：
在这里插入图片描述
Kintex 系列的GTX

在这里插入图片描述

Ultrascale系列的GTH
在这里插入图片描述
