本文详细介绍了多路选择器（MUX）的概念，以4选1 MUX为例阐述其工作原理。接着深入探讨了FPGA内部的MUX结构，特别是SLICEL单元中的MUXF7和MUXF8，解释了为何FPGA中需要固定MUX结构的原因，并展示了如何利用LUT6和MUX组合实现不同规模的MUX。最后，总结了FPGA SLICE中MUX的配置及其在实现大容量MUX时的角色。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

系列目录与传送门

《从底层结构开始学习FPGA》目录与传送门

一、什么是MUX

多路选择器MUX是一个多输入、单输出的组合逻辑电路，一个n输入的多路选择器就是一个n路的数字开关，可以根据通道选择控制信号的不同，从n个输入中选取一个输出到公共的输出端。

4选1的多路开关电路模型如下所示：

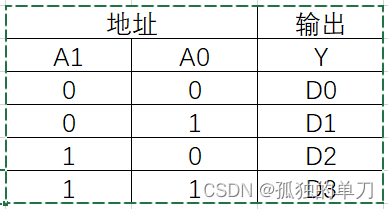

其真值表如下：

二、FPGA内部的MUX

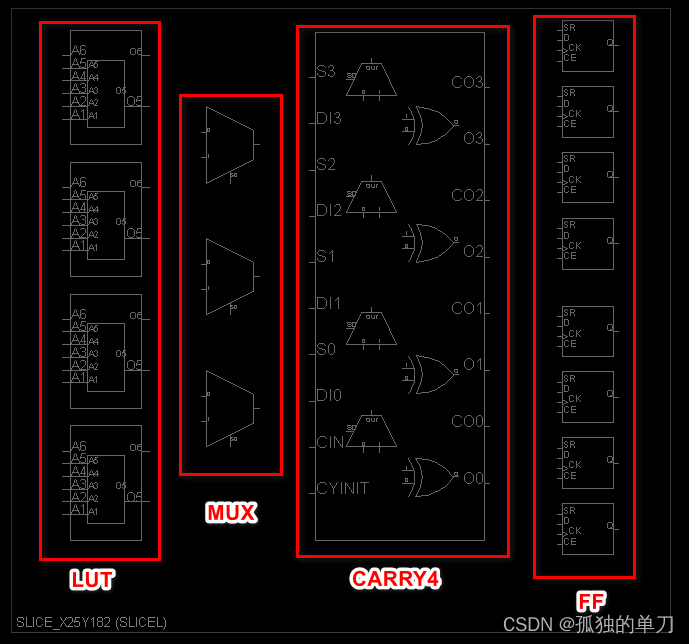

在FPGA底层，MUX也是作为一种基本的逻辑单元而存在。下图是FPGA的一个基本逻辑单元----SLICEL，可见其是由LUT、MUX、CARRY4和FF组成。

通过使用不同LUT6和MUX的组合级联，就可以实现想要的位数的MUX了。

首先需要说明的是，若只实现MUX2、MUX3、和MUX4是不需要使用到FPGA的MUX资源的，只需要使用LUT6即可。关于LUT6：从底层开始学习FPGA（1）----LUT查找表

不妨先写个MUX4的Verilog代码，再用vivado来implementation一下，看看使用了些什么资源。Verilog代码如下：

module test(
	input 		A1,
	input 		A0,

	input 		D3,
	input 		D2,
	input 		D1,
	input 		D0,

	output reg	Y

);

always @(*)begin
	case({A1,A0})
		2'b00:	Y = D0;
		2'b01:	Y = D1;
		2'b10:	Y = D2;
		2'b11:	Y = D3;
		default:;
	endcase

end

endmodule

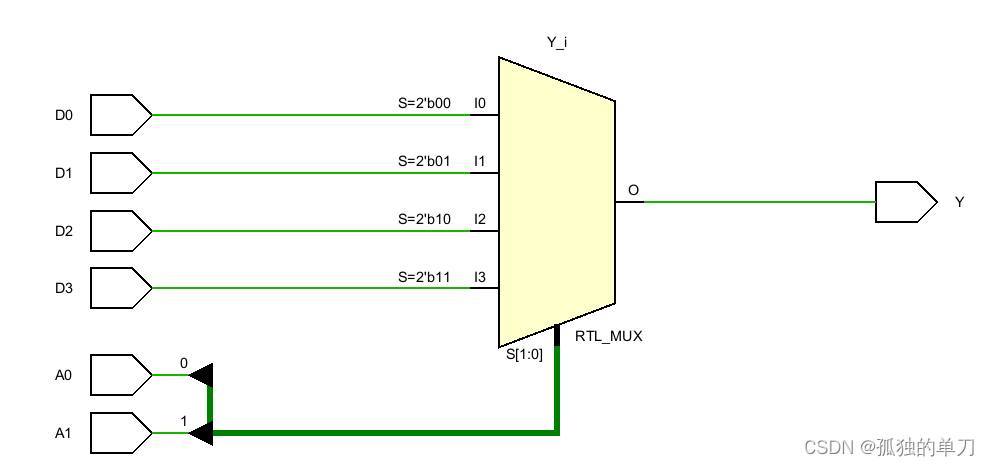

用vivado来分析一下，门级电路如下：

嗯，就是一个标准的MUX4，与上面提出的电路图一致。

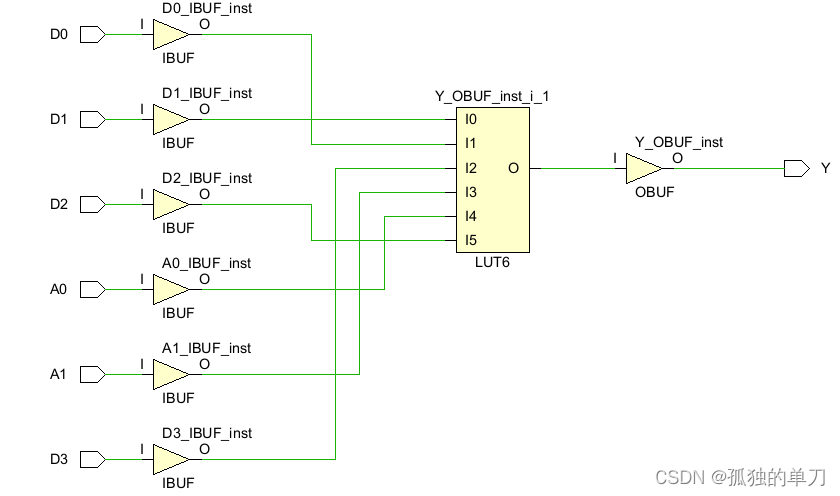

再来看看会综合（synthesis）出什么东西：

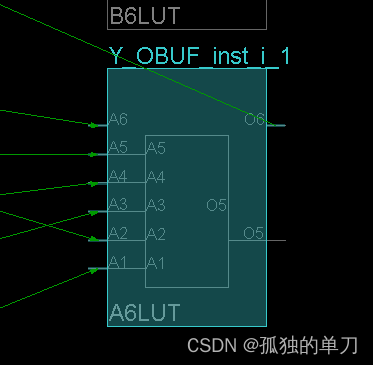

可以看到，只用了一个LUT6。然后再看看在FPGA上的具体实现：

同样的，只用了一个LUT6。既然MUX4都只用一个LUT6就可以实现了，那么MUX3、MUX2就当然也只需要一个LUT6了。

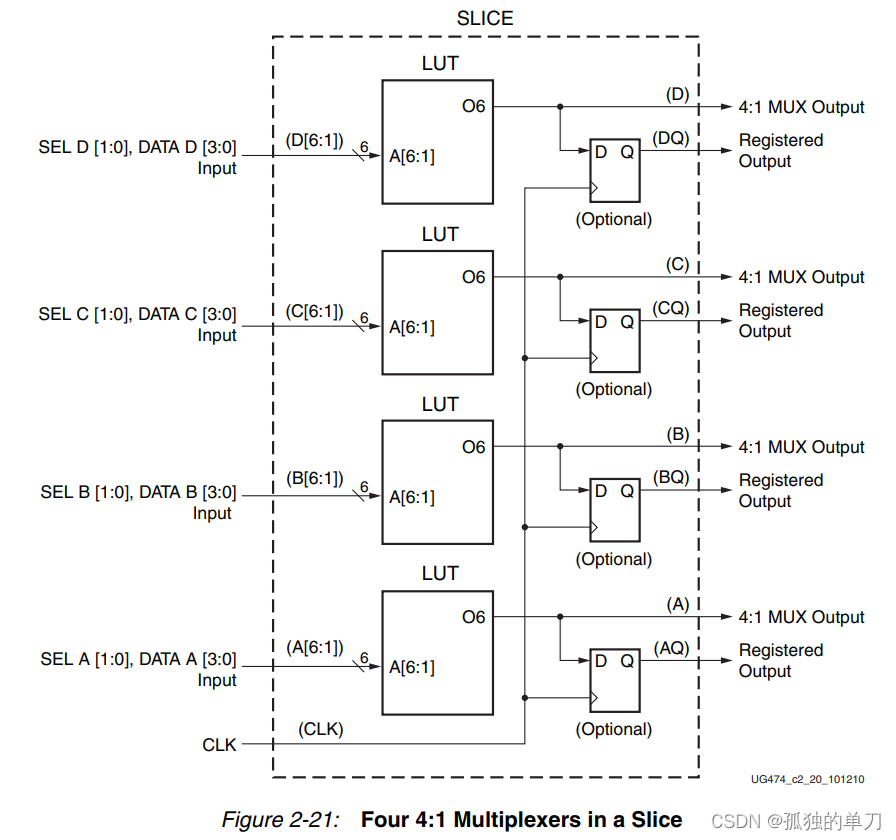

MUX4的实现使用一个LUT6，其中LUT6的4个输入作为MUX4的4个输入，而另外2个输入则作为MUX4的地址线。那么MUX5~MUX8又是如何实现？（MUX5~MUX8均采用3根地址线，可以一起讨论）。

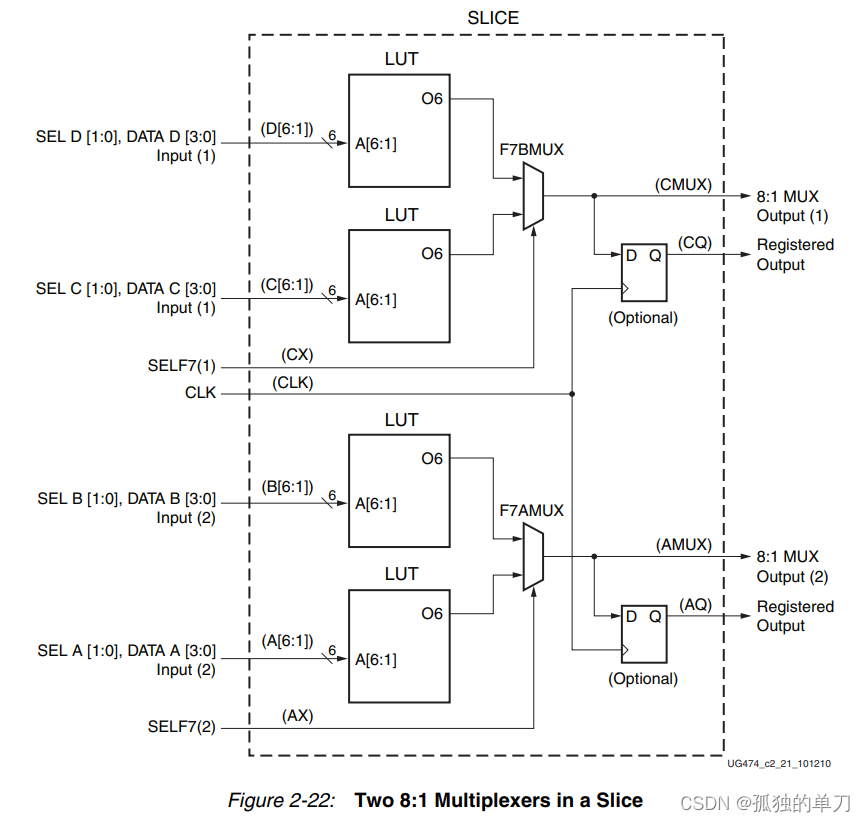

接下来的讨论以MUX8为例，既然一个LUT6可以实现MUX4，那么2个LUT6 + 1个MUX2就可以实现MUX8的功能了。MUX8的Verilog形式：

module test(
	input 		A2,
	input 		A1,
	input 		A0,

	input 		D7,
	input 		D6,
	input 		D5,
	input 		D4,
	input 		D3,
	input 		D2,
	input 		D1,
	input 		D0,

	output reg	Y
);

always @(*)begin
	case({A2,A1,A0})
		3'b000:	Y = D0;
		3'b001:	Y = D1;
		3'b010:	Y = D2;
		3'b011:	Y = D3;
		3'b100:	Y = D4;
		3'b101:	Y = D5;
		3'b110:	Y = D6;
		3'b111:	Y = D7;
		default:;
	endcase
end

endmodule

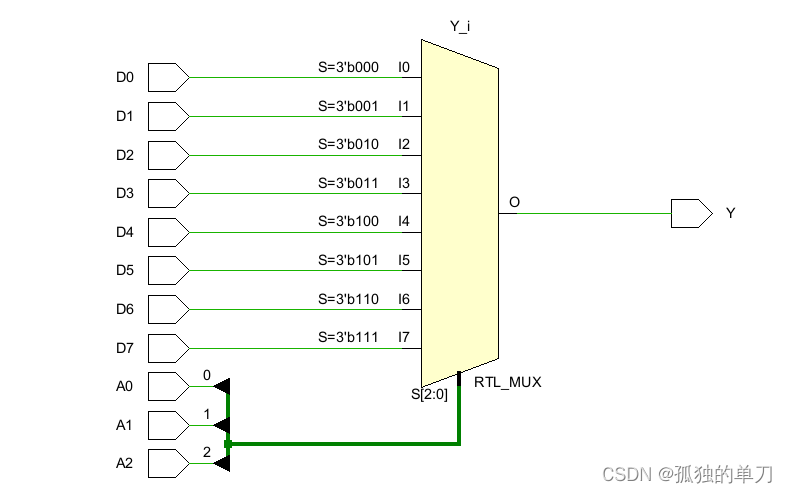

门级电路：

vivado综合：

综合的结果是：2个LUT6 + 1个MUXF7。MUXF7就是一个MUX2，但是注意它的输入只能是LUT6的输出。

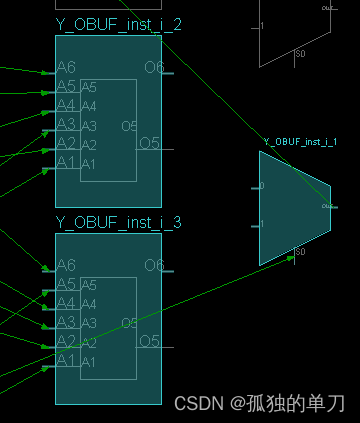

映射到FPGA：

那么从MUX8类推MUX16就很容易了：4个LUT6 + 2个MUX2 + 1个MUX2。MUX16的Verilog形式：

module test(
	input 		A3,
	input 		A2,
	input 		A1,
	input 		A0,

	input 		D15,
	input 		D14,
	input 		D13,
	input 		D12,
	input 		D11,
	input 		D10,
	input 		D9,
	input 		D8,
	input 		D7,
	input 		D6,
	input 		D5,
	input 		D4,
	input 		D3,
	input 		D2,
	input 		D1,
	input 		D0,

	output reg	Y
);

always @(*)begin
	case({A3,A2,A1,A0})
		4'b0000:	Y = D0;
		4'b0001:	Y = D1;
		4'b0010:	Y = D2;
		4'b0011:	Y = D3;
		4'b0100:	Y = D4;
		4'b0101:	Y = D5;
		4'b0110:	Y = D6;
		4'b0111:	Y = D7;
		4'b1000:	Y = D8;
		4'b1001:	Y = D9;
		4'b1010:	Y = D10;
		4'b1011:	Y = D11;
		4'b1100:	Y = D12;
		4'b1101:	Y = D13;
		4'b1110:	Y = D14;
		4'b1111:	Y = D15;
		default:;
	endcase
end

endmodule

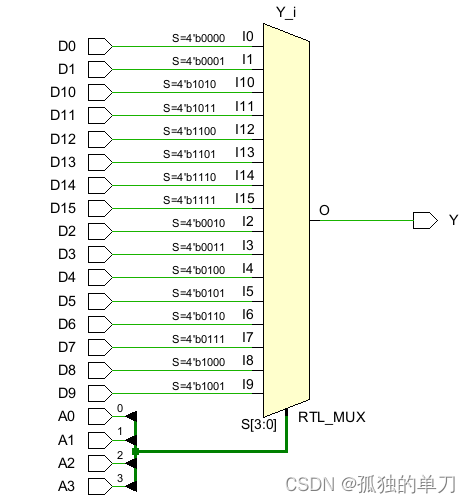

门级电路：

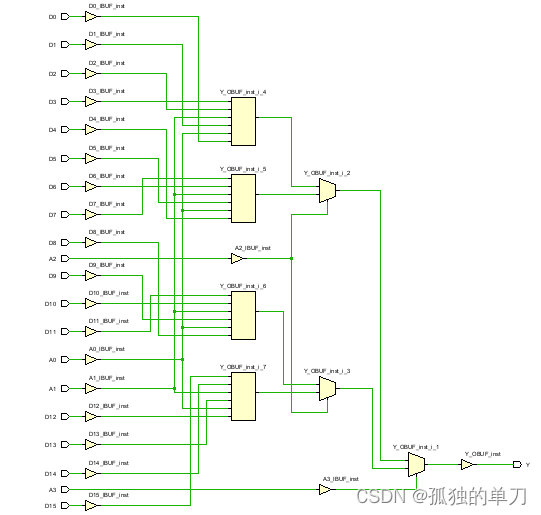

vivado综合：

与料想的一致，三层级结构： 4个LUT6 + 2个MUXF7 + 1个MUXF8。

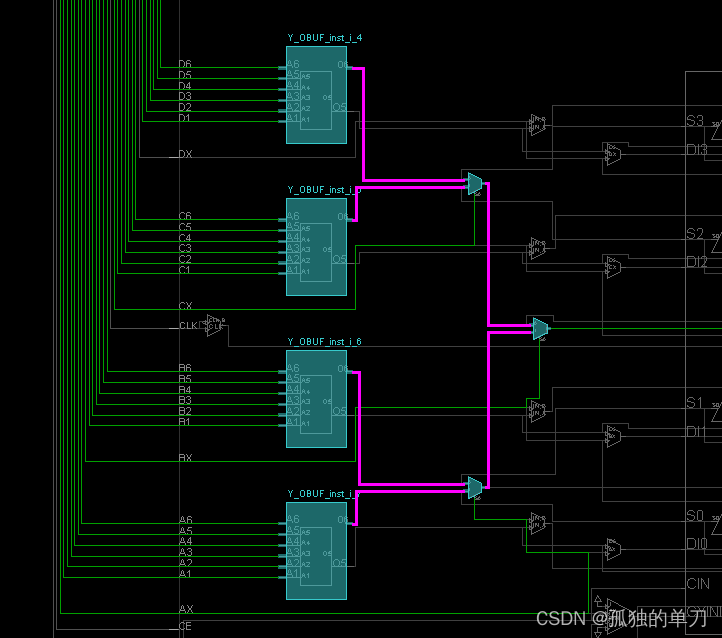

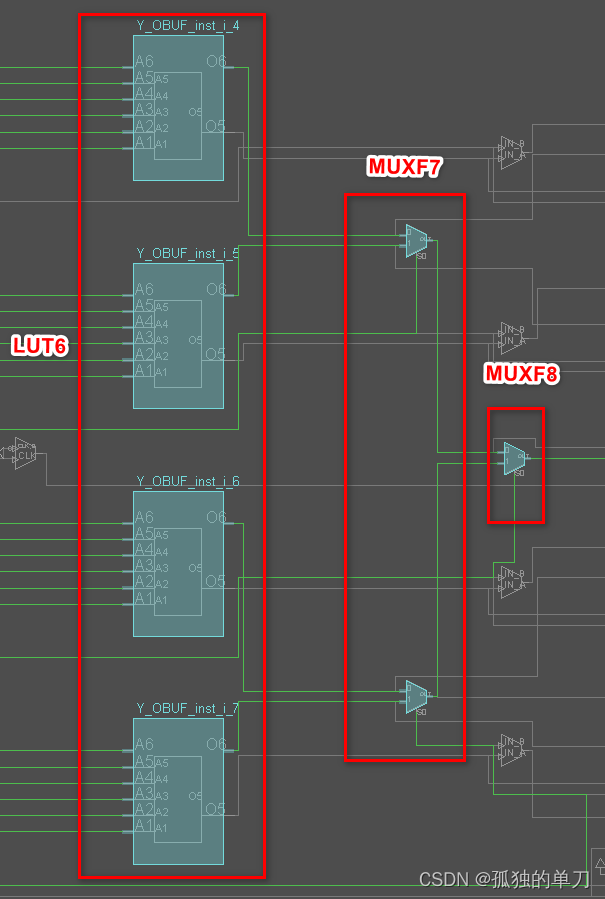

映射到FPGA：

再来看看上面出现的SLICEL的资源图：

到这基本上就明白FPGA的独立MUX了：每个SLICE中都有2个MUXF7，其输入只能为LUT6的输出，而输出只能接到MUXF8；每个SLICE中都有1个MUXF8，其输入只能为MUXF7的输出。

但是我们知道MUX2是可以用LUT6来实现的，也就是说 2个LUT6 + 1个MUXF7可以转换成2个LUT6 + 1个LUT6来实现MUX8；而4个LUT6 + 2个MUXF7+1个MUXF8可以转换成4个LUT6 + 1个LUT6来实现。那么既然LUT6可以实现MUX2的功能，FPGA里为何还要有固定的MUX这种结构？

首先可以肯定的是用LUT6来实现MUX2的效率没有固定MUX2的效率高，因为有两个输入没有利用就意味着有资源是浪费的。其次，每个SLICE中只有4个LUT6，如果只用LUT6来实现MUX16则需要5个LUT6，那么第5个LUT6则势必会布线到其他Slice，这样就容易造成不好布线和拥堵，且4个LUT6的输出分别到达第五个LUT6的时间会不同，到达时间不一致则容易产生毛刺。

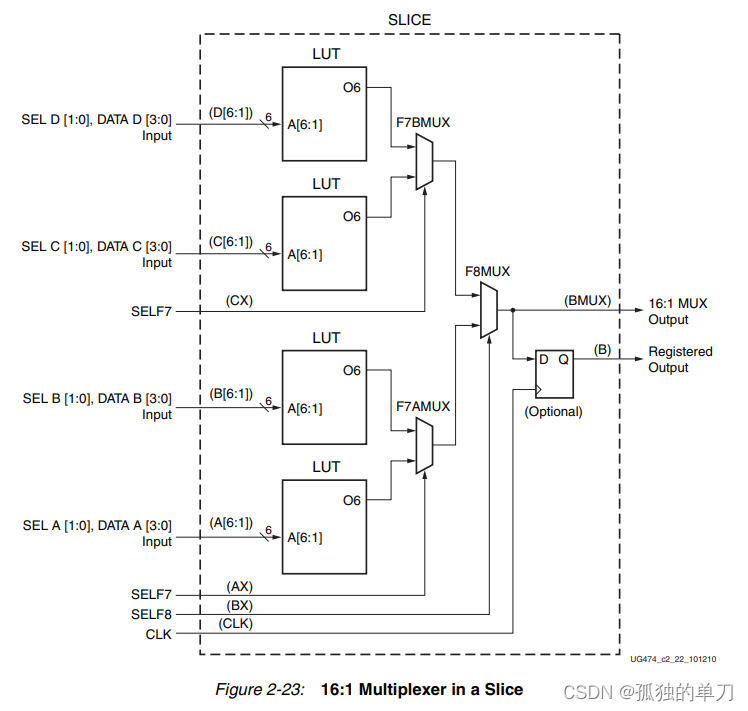

而LUT6+MUX的构造则布线长度则是基本一致的，可以看下图：
