VH6501 Busoff测试

最新推荐文章于 2025-04-08 14:26:39 发布
最新推荐文章于 2025-04-08 14:26:39 发布
阅读量1.6k 收藏 19
点赞数 7
分类专栏： canoe测试 文章标签： 功能测试
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiaochen0511/article/details/137498923
版权
本文详细介绍了如何在Disturbance工程中操作CAN通道，设置波特率，配置网络管理信号，并针对特定信号进行干扰。重点讲解了触发条件、重复次数对ECU影响，包括快速和慢速恢复机制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

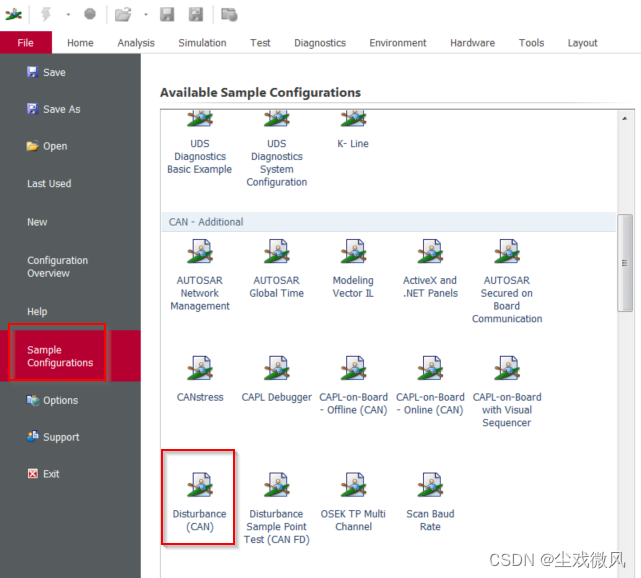

  1. 打开disturbance工程

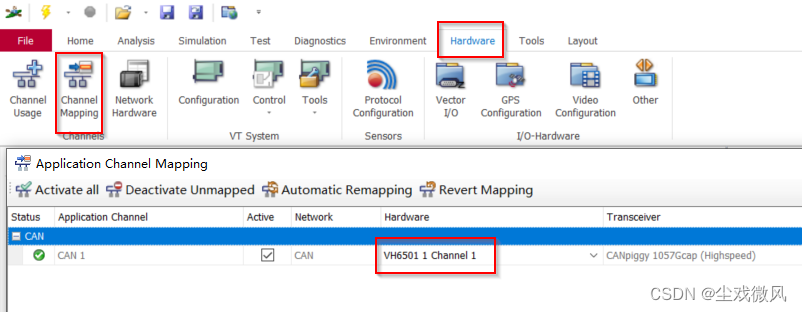

  1. 选择CAN 通道

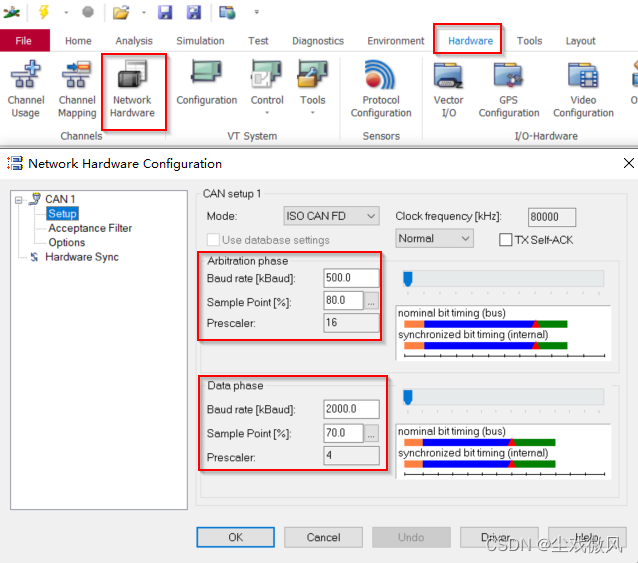

  1. 配置波特率

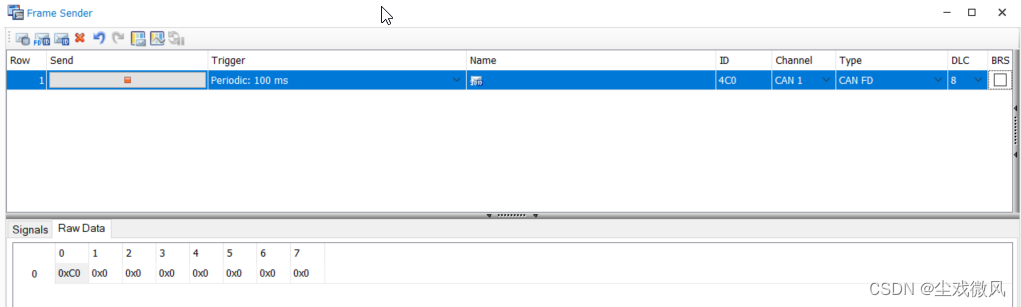

  1. 配置网络管理信号

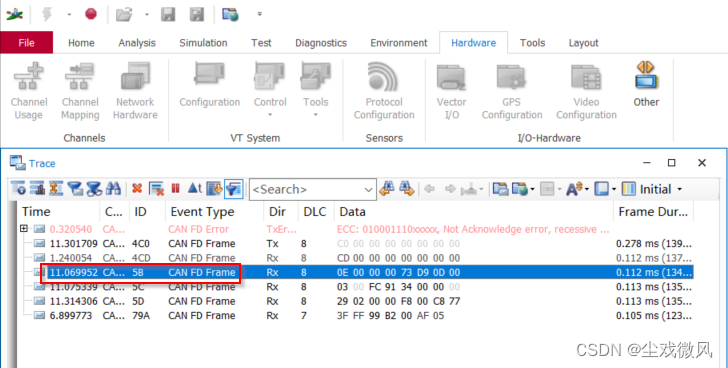

  1. 运行工程，选择要干扰的信号

  1. 配置要干扰的信号，如干扰5B（1011011）信号，IDBase为11 bit, 不
