vivado修改block design后更新进sdk

最新推荐文章于 2025-04-11 14:01:54 发布
最新推荐文章于 2025-04-11 14:01:54 发布
阅读量6.7k 收藏 24
点赞数 4
分类专栏： zynq
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/114648158
版权
本文介绍了一种在Vivado中修改blockdesign并迁移至新工程的方法，包括如何正确覆盖旧文件、保存关键目录以及进行必要的SDK设置更新。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  • 修改完block design后重新generate output products后（顶层wrapper.v文件不用修改因为设置自动管理）导入SDK

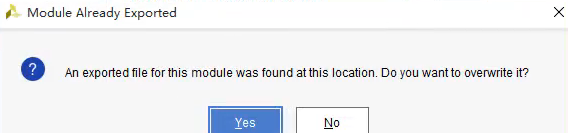

  • 导入硬件export hardware后弹出提示是否要overwrite覆盖掉点击OK
    在这里插入图片描述

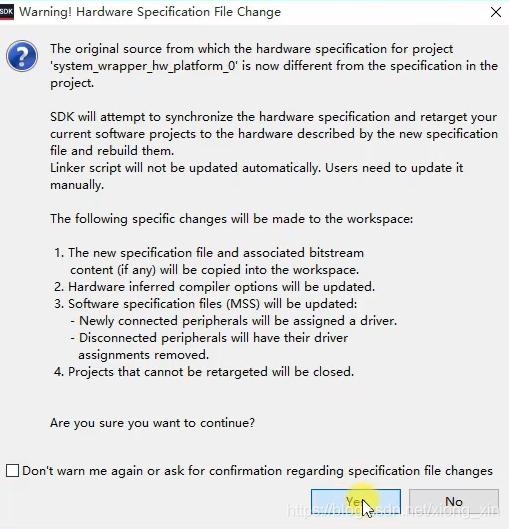

  • 在SDK弹出warnning点击YES后SDK会自动对工程重新进行编译
    在这里插入图片描述

下面这种方法可以用于vivado的另存为工程修改sdk文件

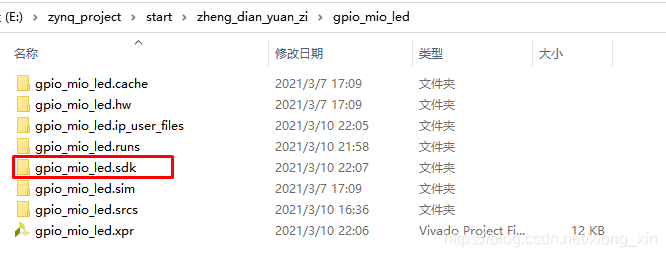

  • 工程文件夹下删除.sdk文件夹
    在这里插入图片描述
  • 修改完block design后重新generate output products后导入SDK（不重新生成它也会提示你的）
  • 必要时把sdk里src文件夹保存下来，然后直接复制进新工程
