五.镜头知识之镜片组成

文章目录


指光学系统各组件的结构，6G代表由6块光学玻璃组成，P代表塑玻，IR代表滤光片

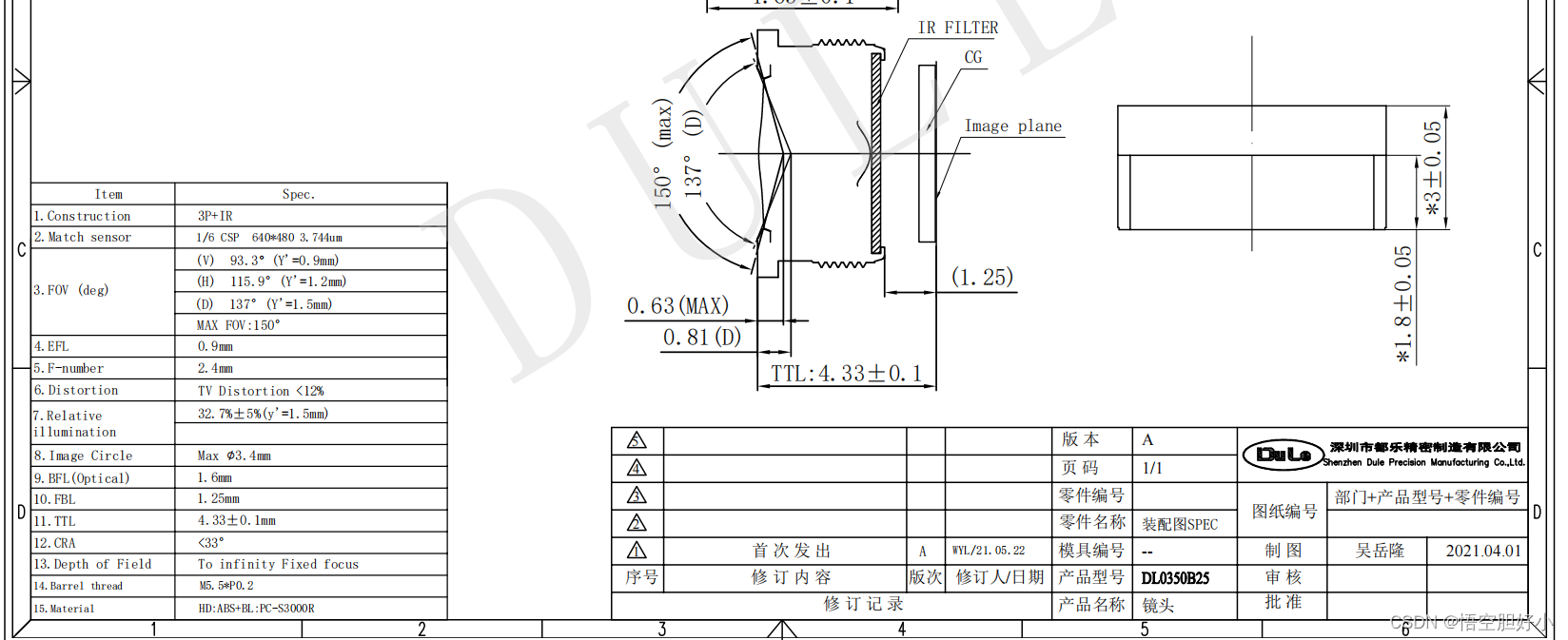

5.1 线激光模组镜头手册

在这里插入图片描述

3P+IR则代表由3块塑玻，IR代表1个滤光片

镜头是相机的灵魂，单反中一个镜头上万是很随意的事。镜头对成像有很重要的作用，相当于人眼中的晶状体，利用透镜的折射原理，景物光线透过镜头在聚焦平面上形成清晰的像，然后通过感光材料CMOS或CCD记录影像，并通过电路转换为电信号。

5.2 镜片组成

Lens一般由几片透镜组成透镜结构，按材质可分为塑胶透镜(plastic)或玻璃透镜(glass)，玻璃镜片比树脂镜片贵。塑胶透镜其实是树脂镜片，透光率和感光性等光学指标比不上镀膜镜片。

通常摄像头采用的镜头结构有：1P、2P、1G1P、1G2P、2G2P、2G3P、4G、5G等。透镜越多，成本越高，相对成像效果会更出色（个人理解是光线更均匀、更细致；对光线的选通更丰富；成

了解本专栏 订阅专栏 解锁全文 超级会员免费看
六.镜头知识之滤光片与IRCUT
