Virtuoso IC5141 实验四 CMOS数字电路设计

一、实验目的

1. 熟悉Candence IC514软件，学会使用计算器对静态功耗，斜率等参数的导入与仿真。

2. 学习CMOS反相器，CMOS与非门，CMOS或非门的设计流程，分析影响电路性能的相关参数（静态功耗，Vm ……）。

3. 理解CMOS反相器做匹配的重要性（不同W下的VTC曲线），理解组合逻辑电路要达到反相器的性能需要对栅宽做哪些调整。

二、实验环境

集成电路设计实验室；Red Hat Enterprise linux5、Cadence IC Design Tools 5.10.41

三、实验原理

1. 噪声容限：

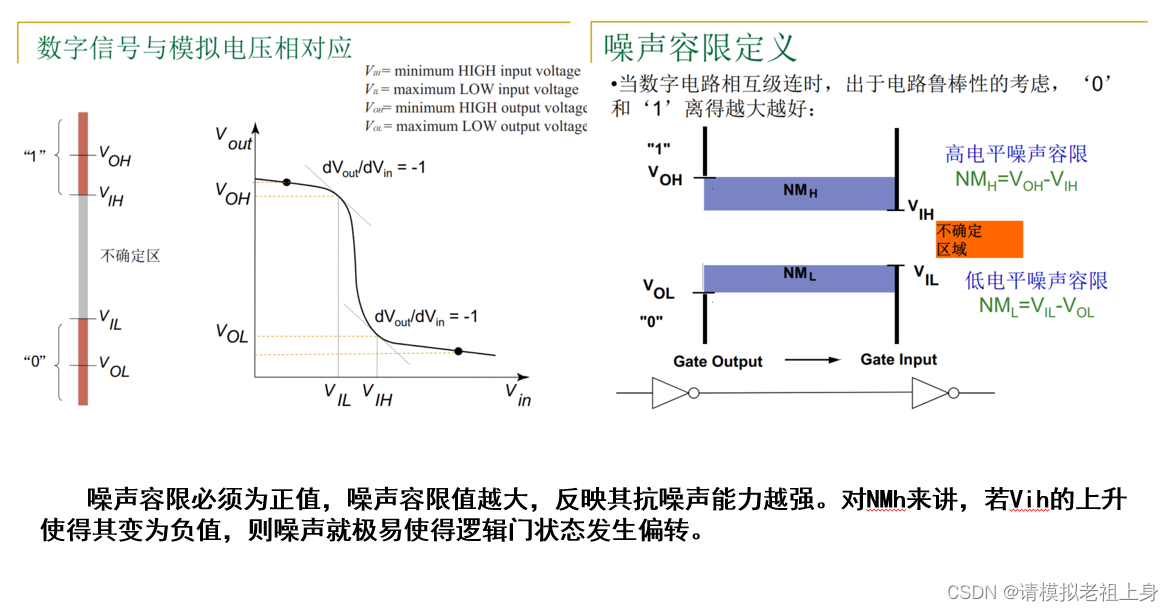

图1 噪声容限定义

2. 数字电路的功耗：

图2 数字电路功耗一览

3. CMOS反相器电路详解：

图3  CMOS反相器电路详解

4. CMOS或非门电路详解：

图4 CMOS或非门电路详解

5. CMOS 与非门电路详解：

图5 CMOS与非门电路详解

四、实验步骤

1.新建“cell view”,放置元器件，绘制schematic

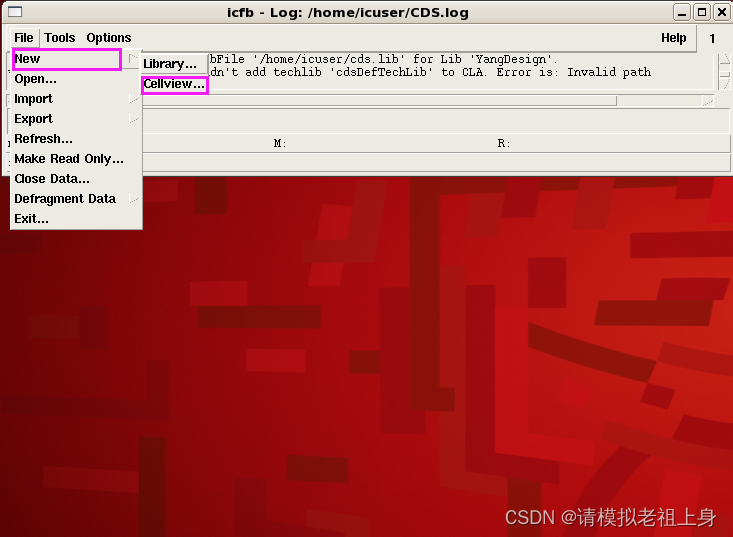

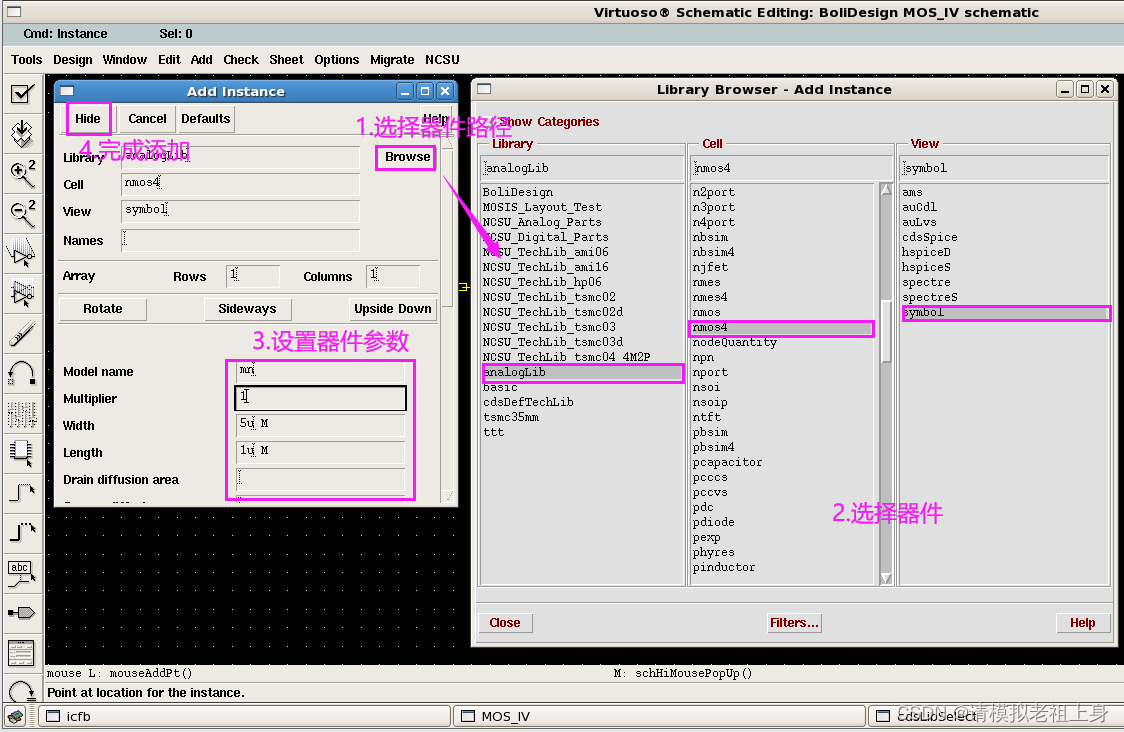

图6 新建cell view	图7 在图形界面中添加器件
图8 依次添加器件并连接完成	图9 依次添加器件并连接

2.【实验一】CMOS反相器电路设计

Schematic:

图10 CMOS 反相器原理图

a. Trans 仿真

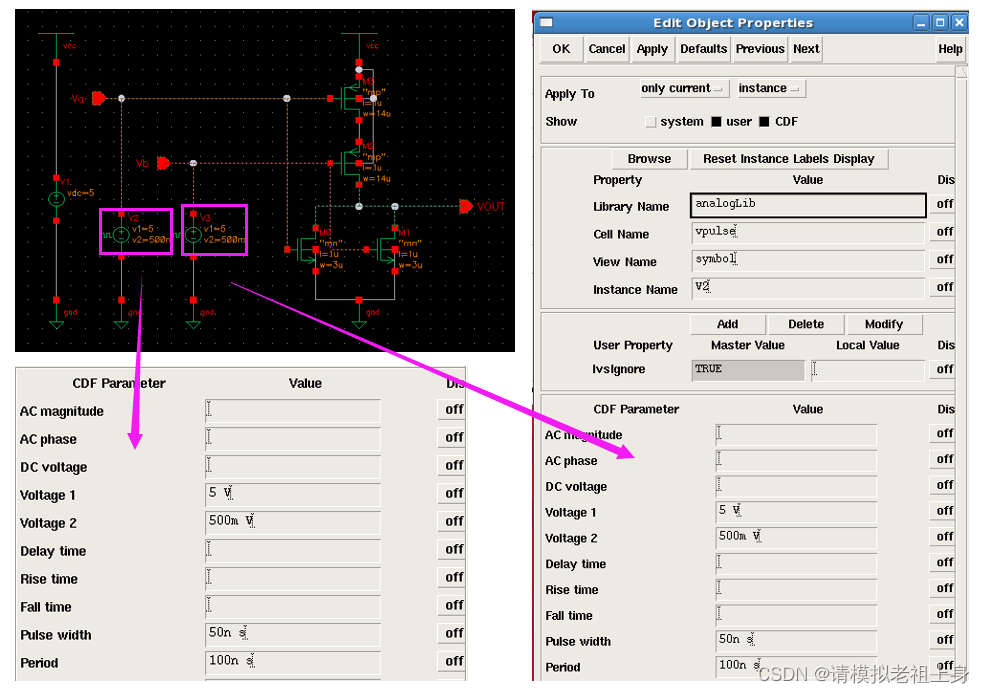

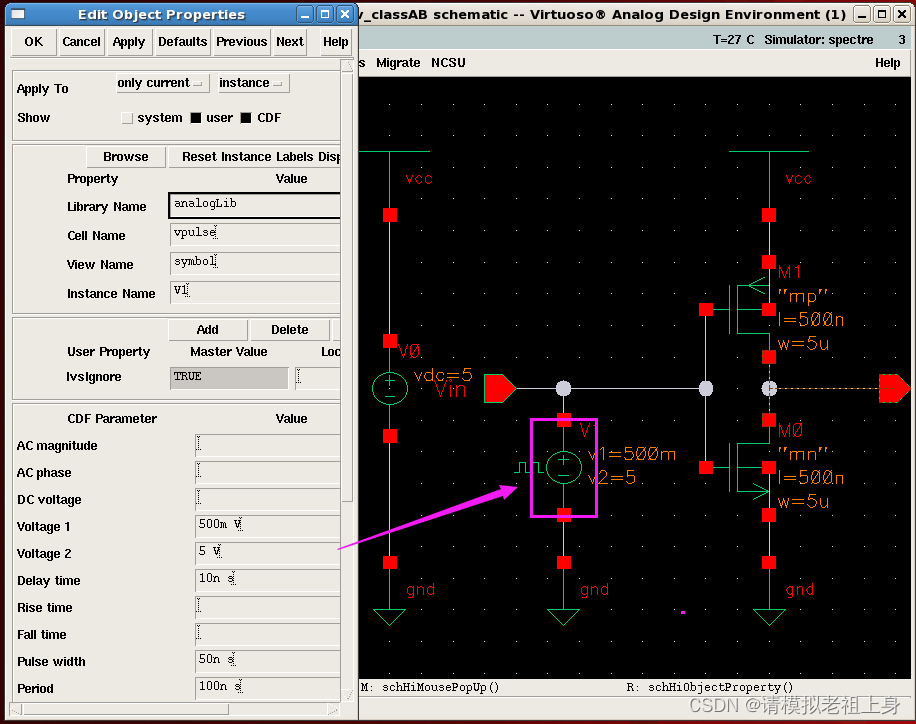

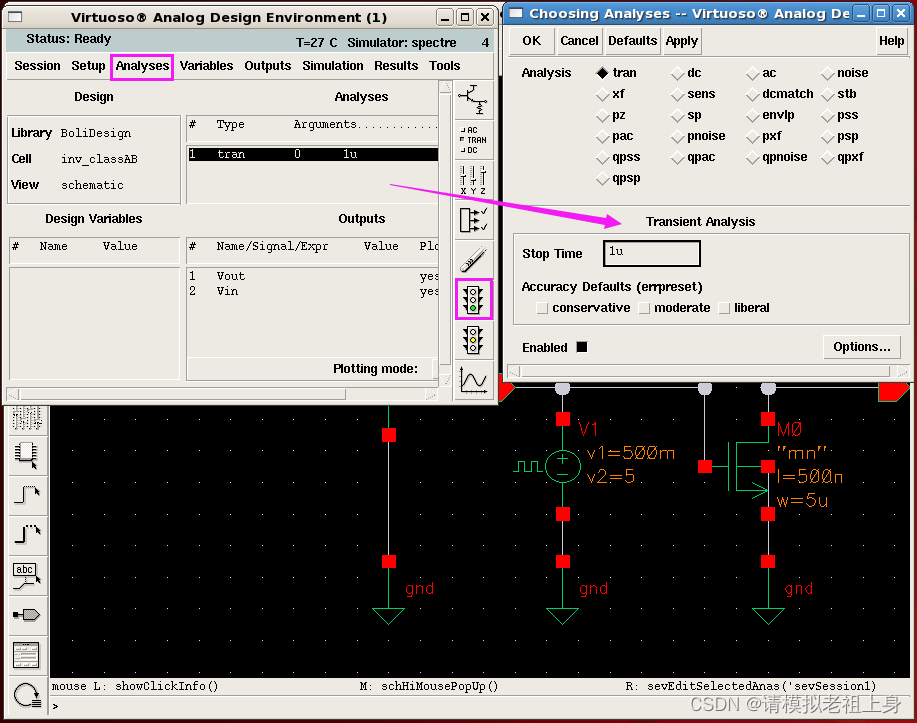

图11 方波发生器参数记录	图12 Trans仿真环境配置
图13 仿真得到瞬态的输入输出曲线	图14 输入输出曲线

  b. DC分析VTC

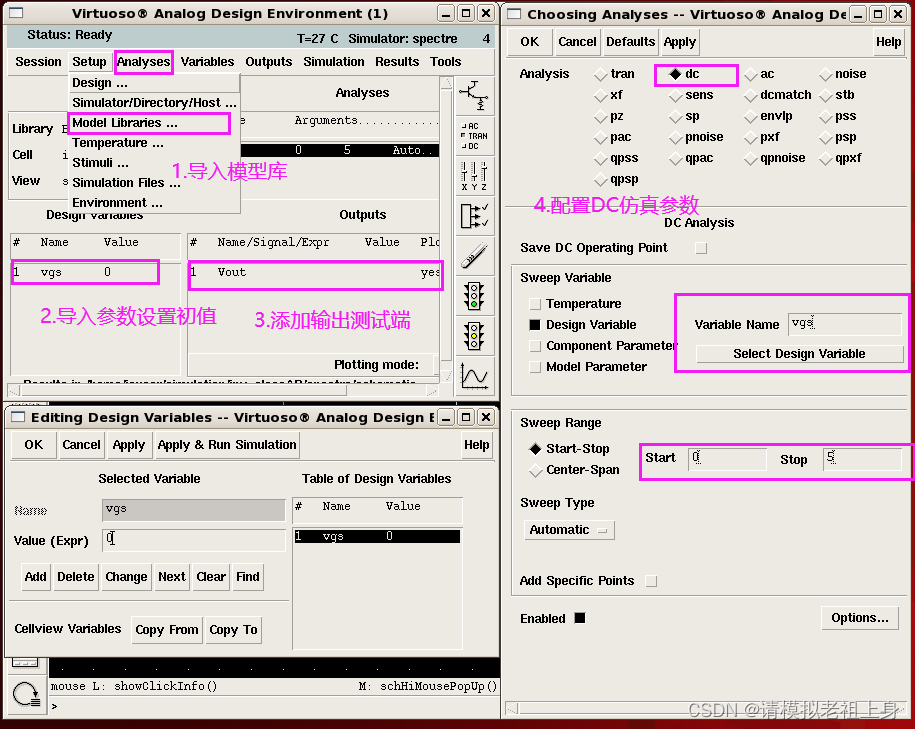

图15 DC仿真环境搭建

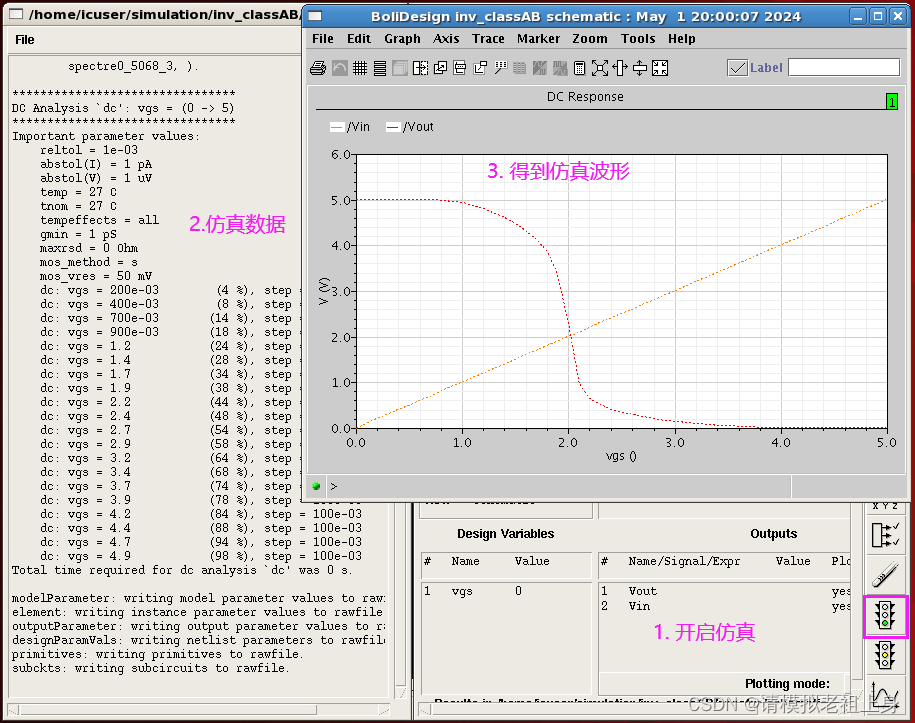

图16 DC_VTC曲线输出情况

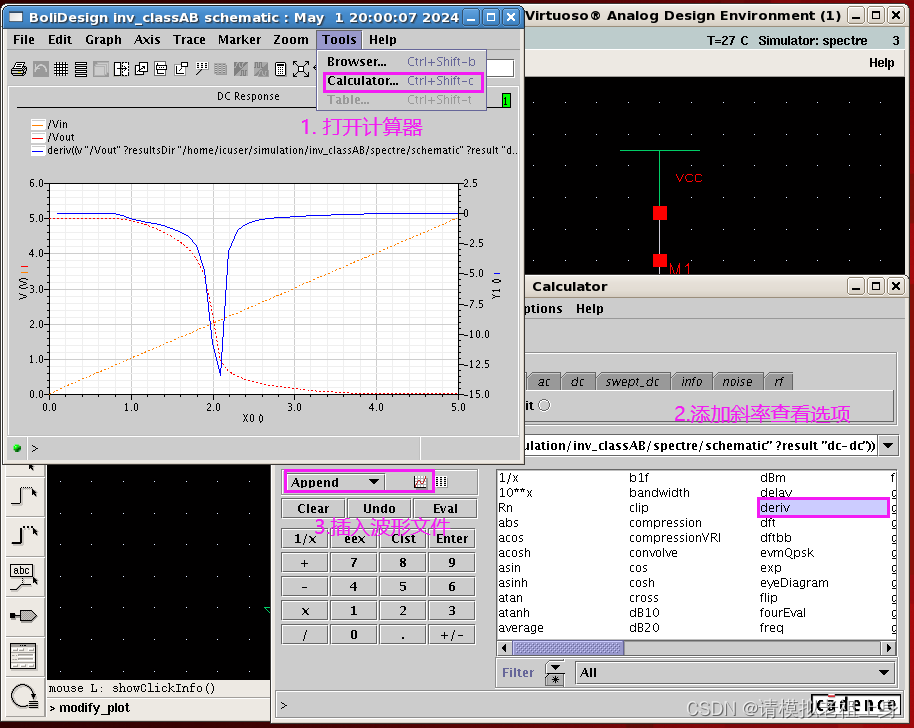

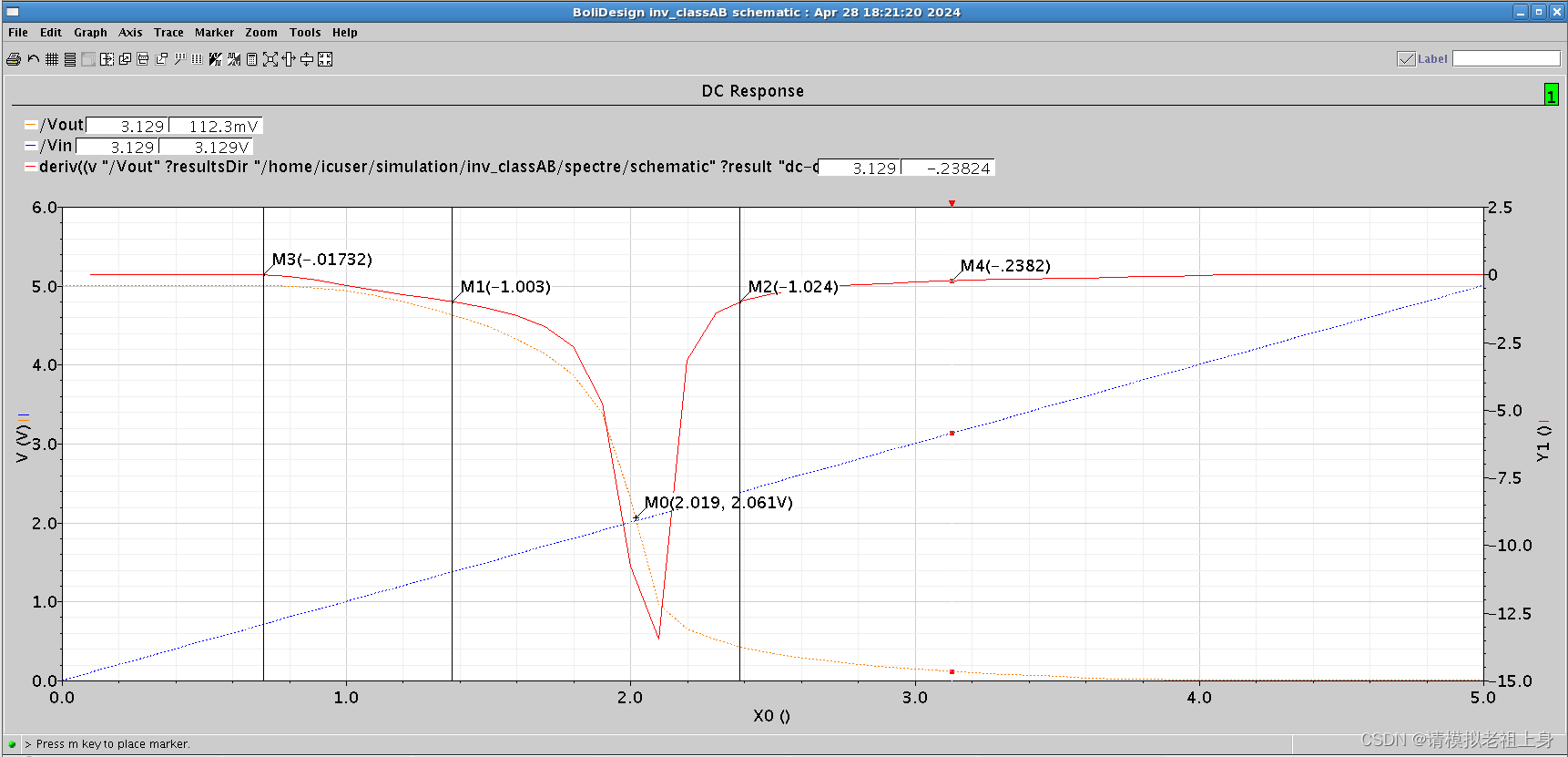

图17 插入Vout的斜率曲线，寻找VOL,VOH

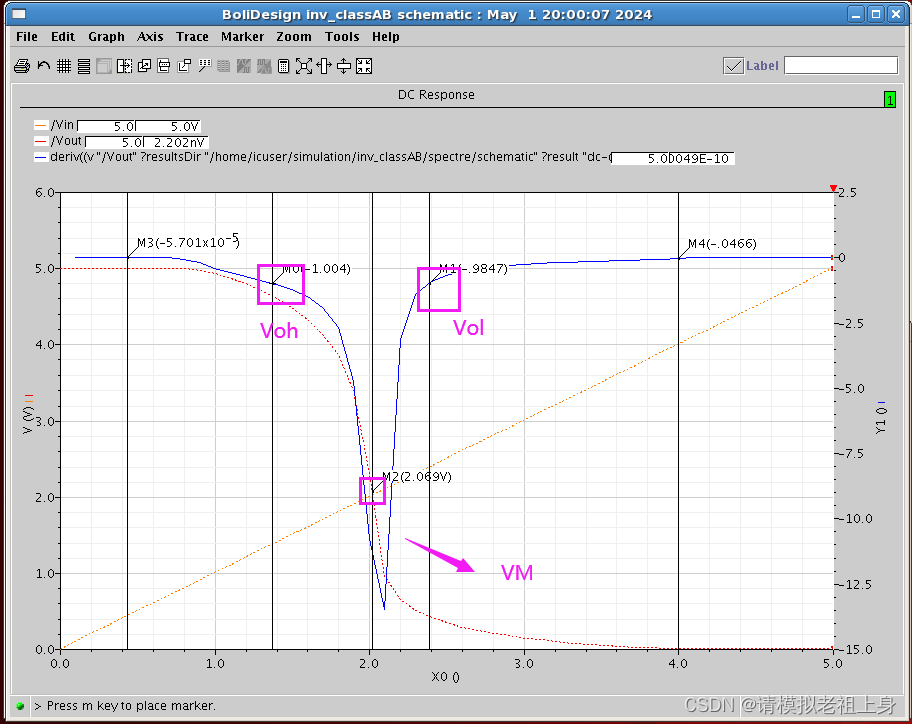

图18 VTC曲线重要节点展示

【备注】Vm=2.069,VOH=1.37,VOL=2.387

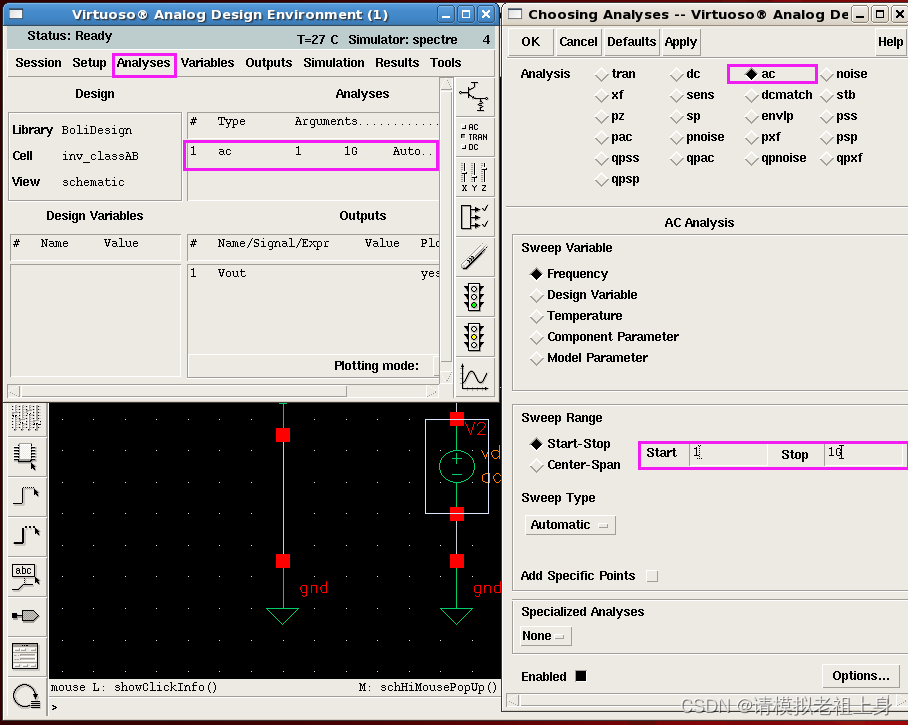

c. AC分析

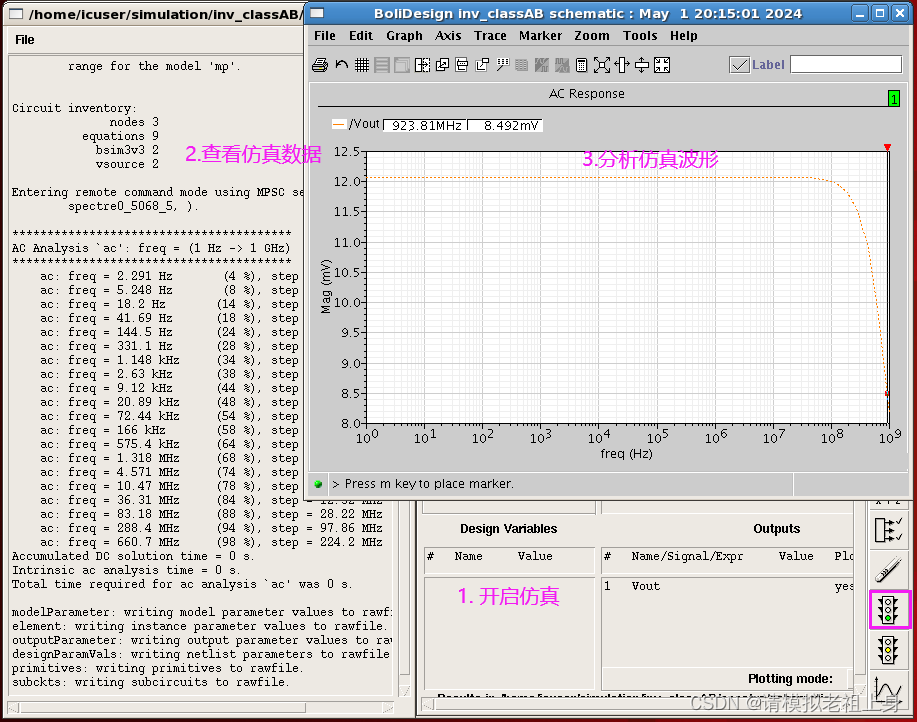

图19 AC仿真环境搭建	图20 幅频特性曲线输出情况
图21 导出幅频特性与相频特性曲线	图22 查看电路各个MOS管所处的工作区

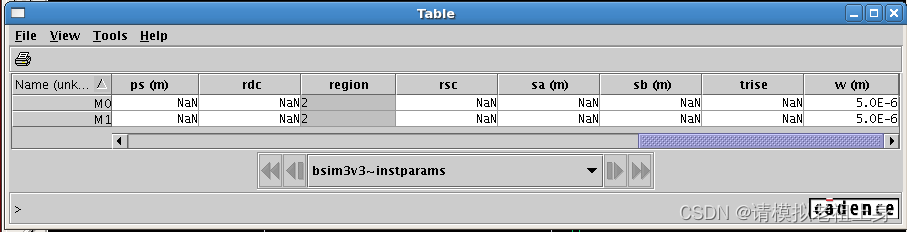

d. 静态泄露功耗

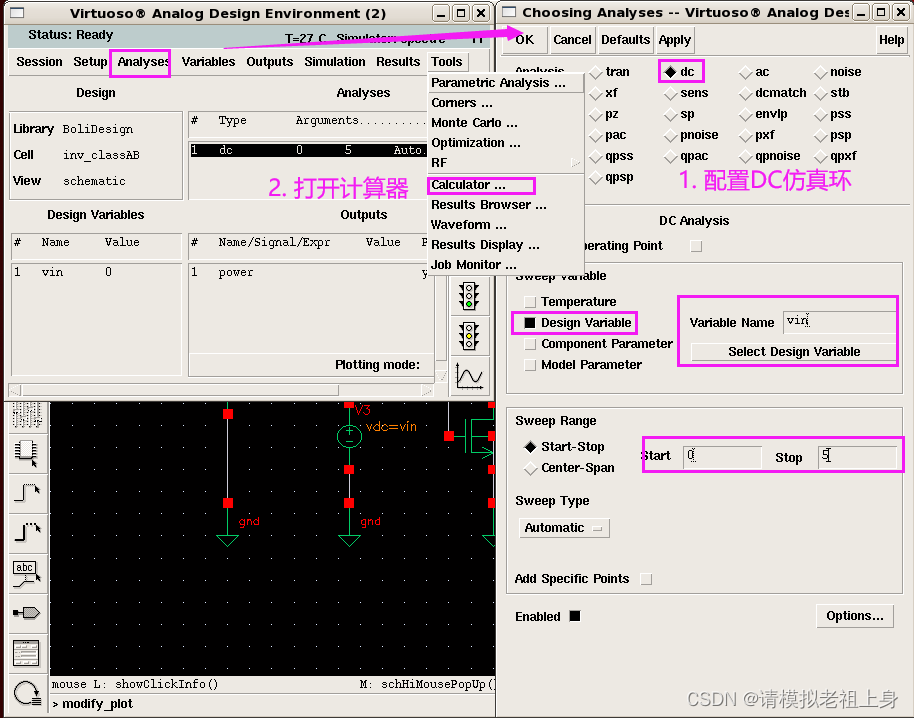

图23 静态泄露功耗仿真电路图	图24 DC仿真环境搭建
图25 导入静态功耗表达式到输出端	图26 仿真得到开关过程中的静态泄露功耗

3.【实验二】改变MOS的栅宽之比，探究匹配对噪声容限的影响

Schematic:

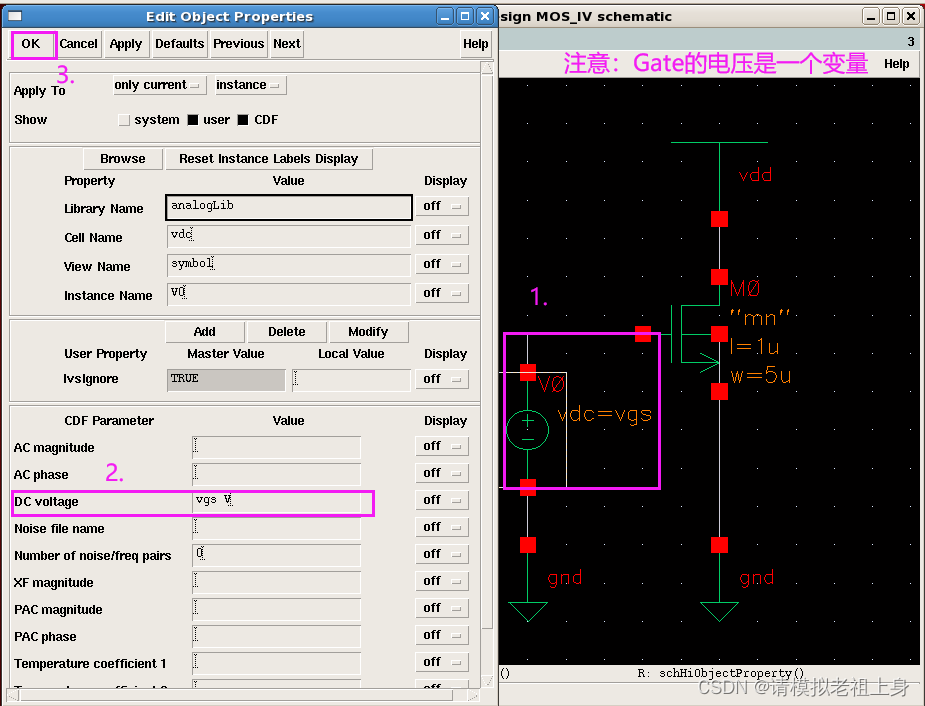

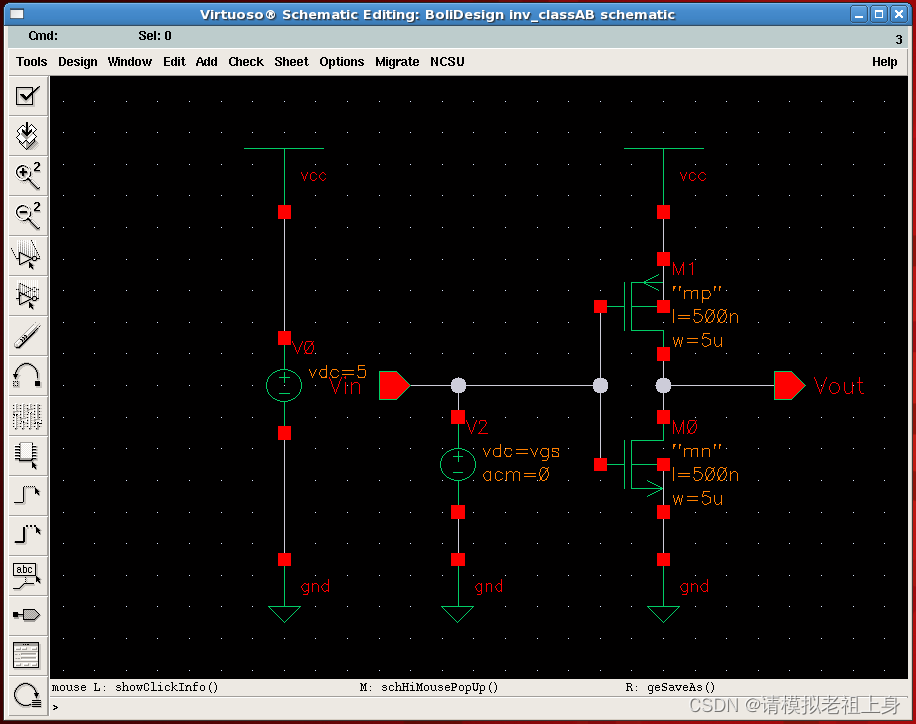

图27 设置栅宽为参数的反相器电路图

a. 栅宽对inv DVT曲线的影响

图28 DC仿真重要参数一览

图29 仿真得不同栅宽下的VTC曲线

  b.栅宽w对静态功耗的影响

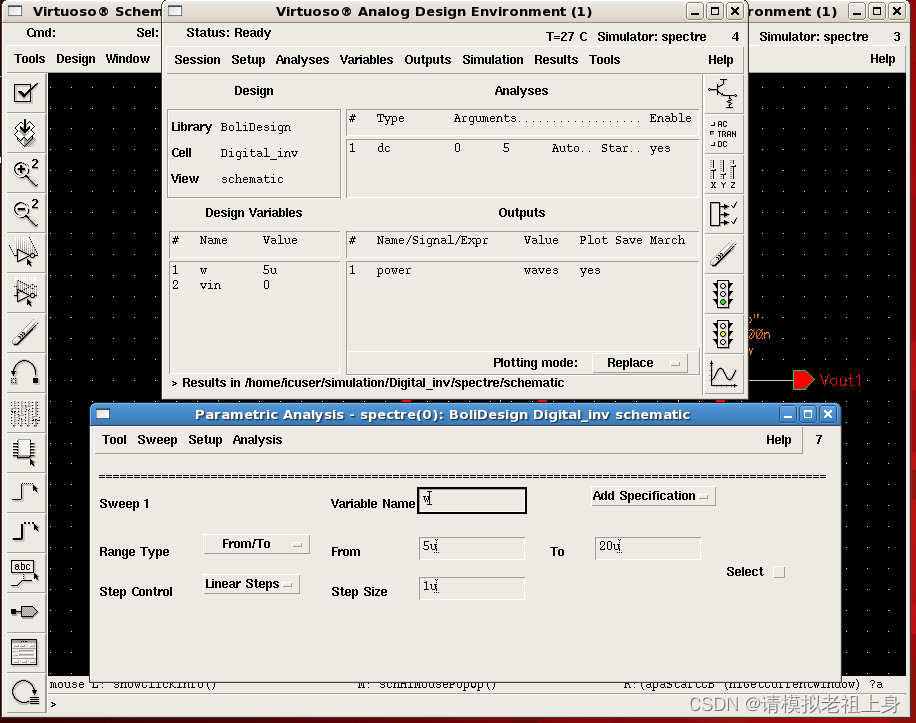

图30C仿真重要参数一览

图31 仿真得不同栅宽下的静态泄露功耗

4.【实验三】与非门电路设计

Schematic:

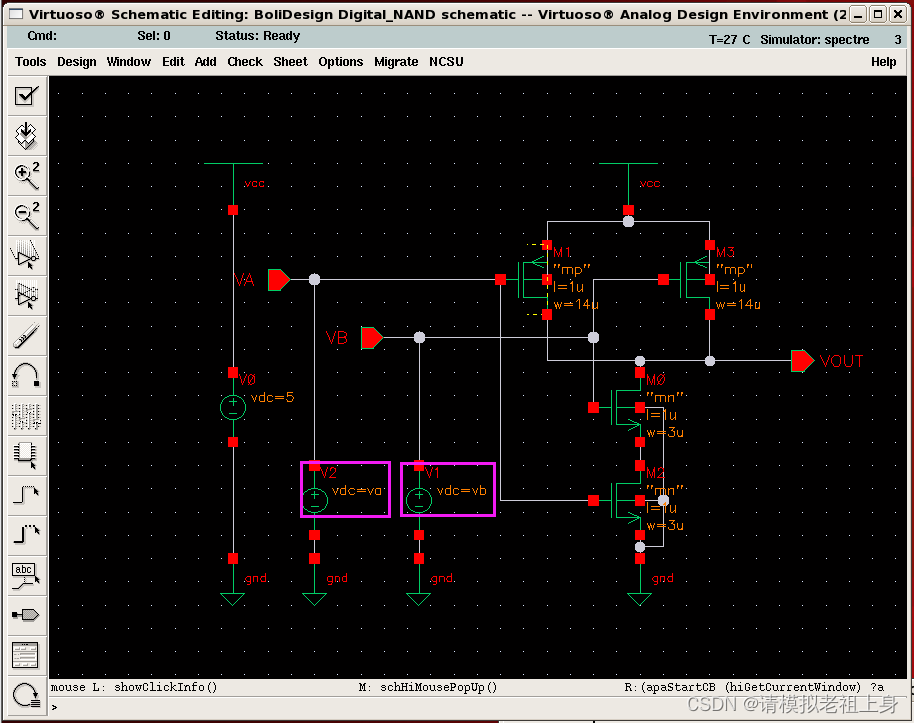

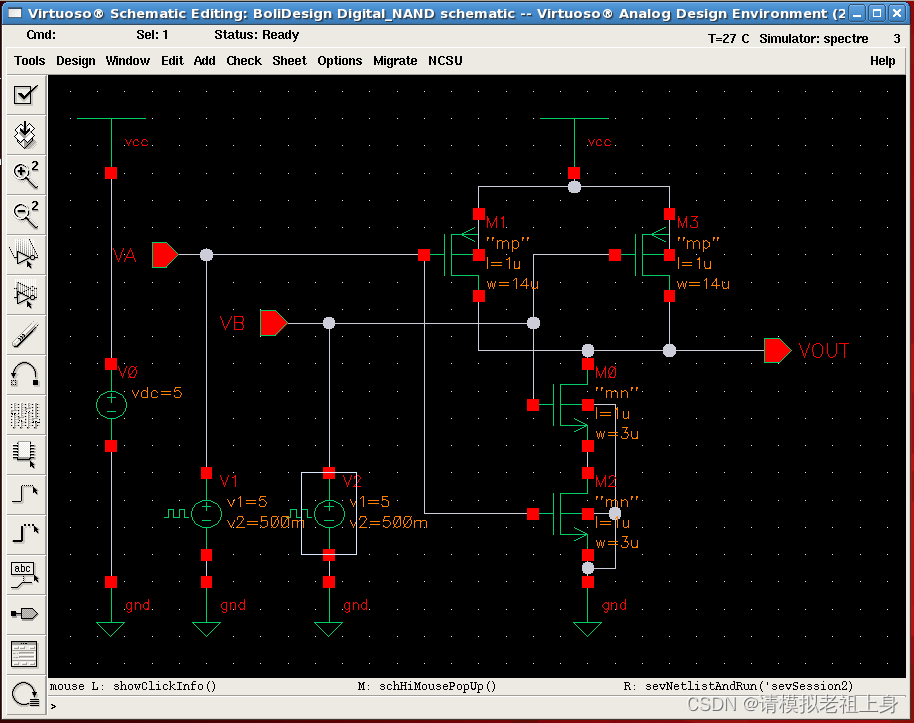

图32 CMOS与非门电路图

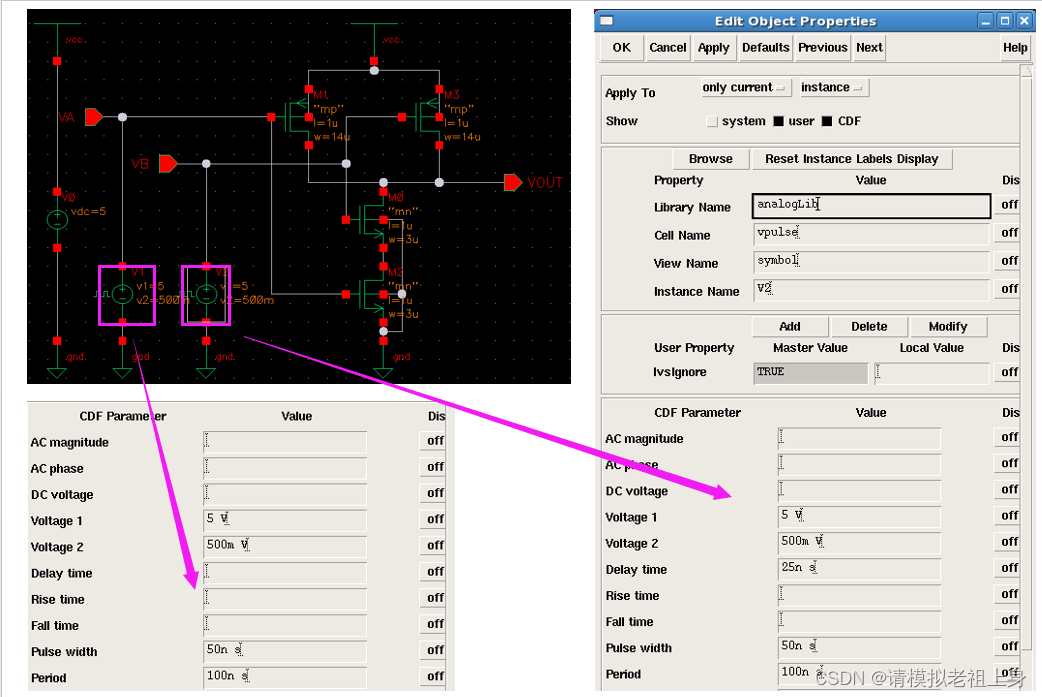

a. Trans 仿真

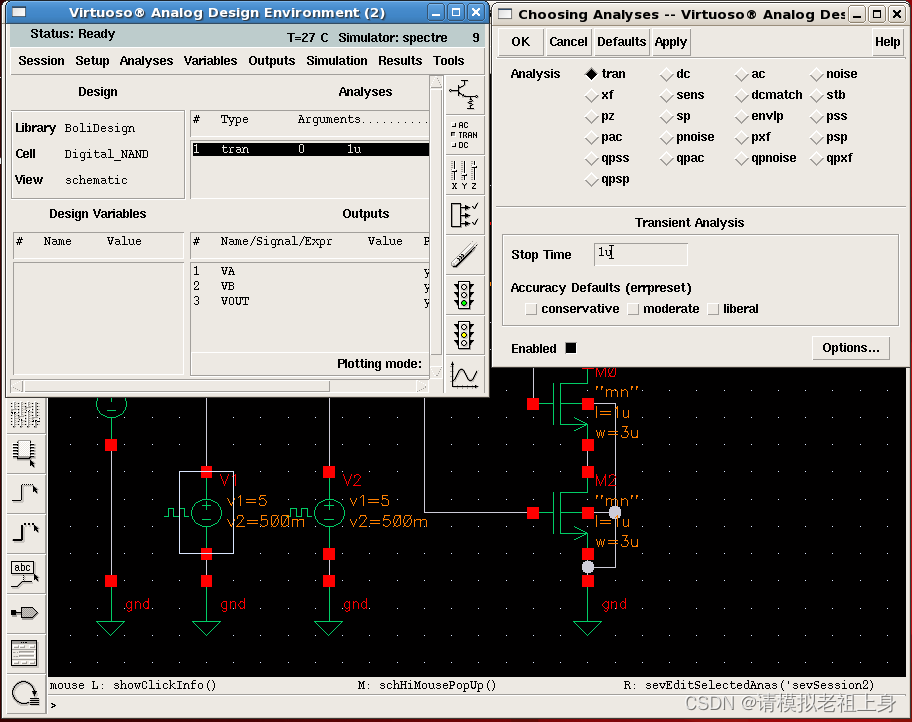

图33 Trans仿真信号源参数	图34 Trans仿真环境配置
图35 Trans仿真结果

b. DC分析VTC

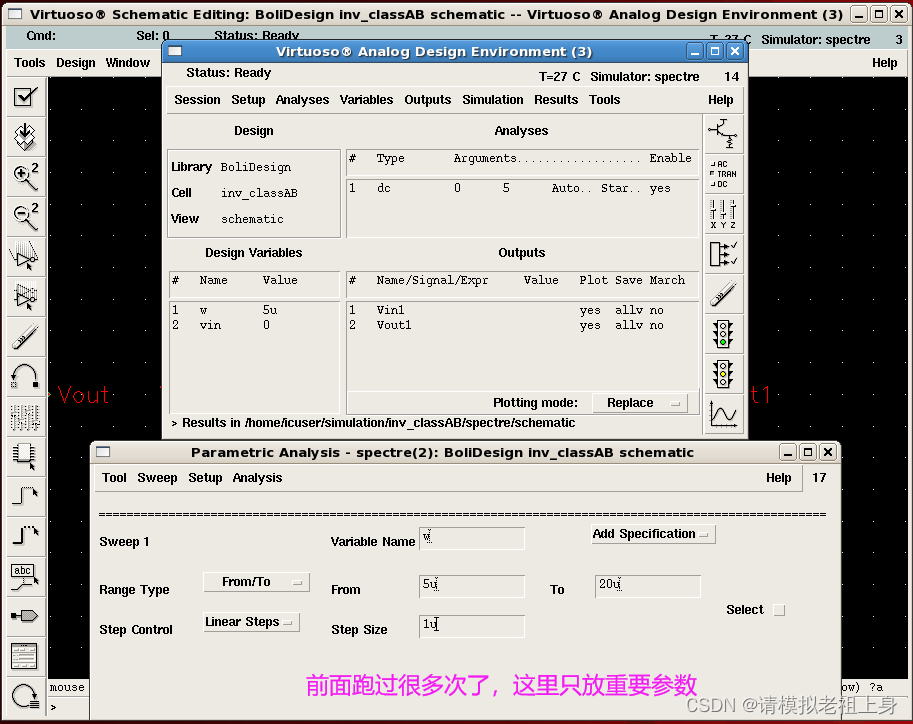

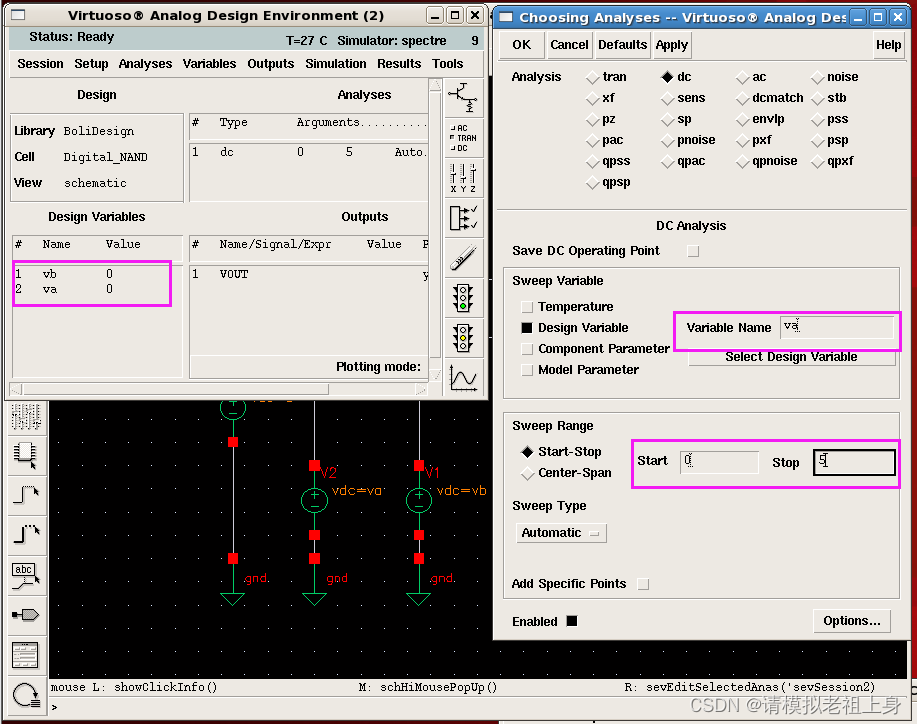

图36 DC仿真原理图	图37 DC仿真参数设置

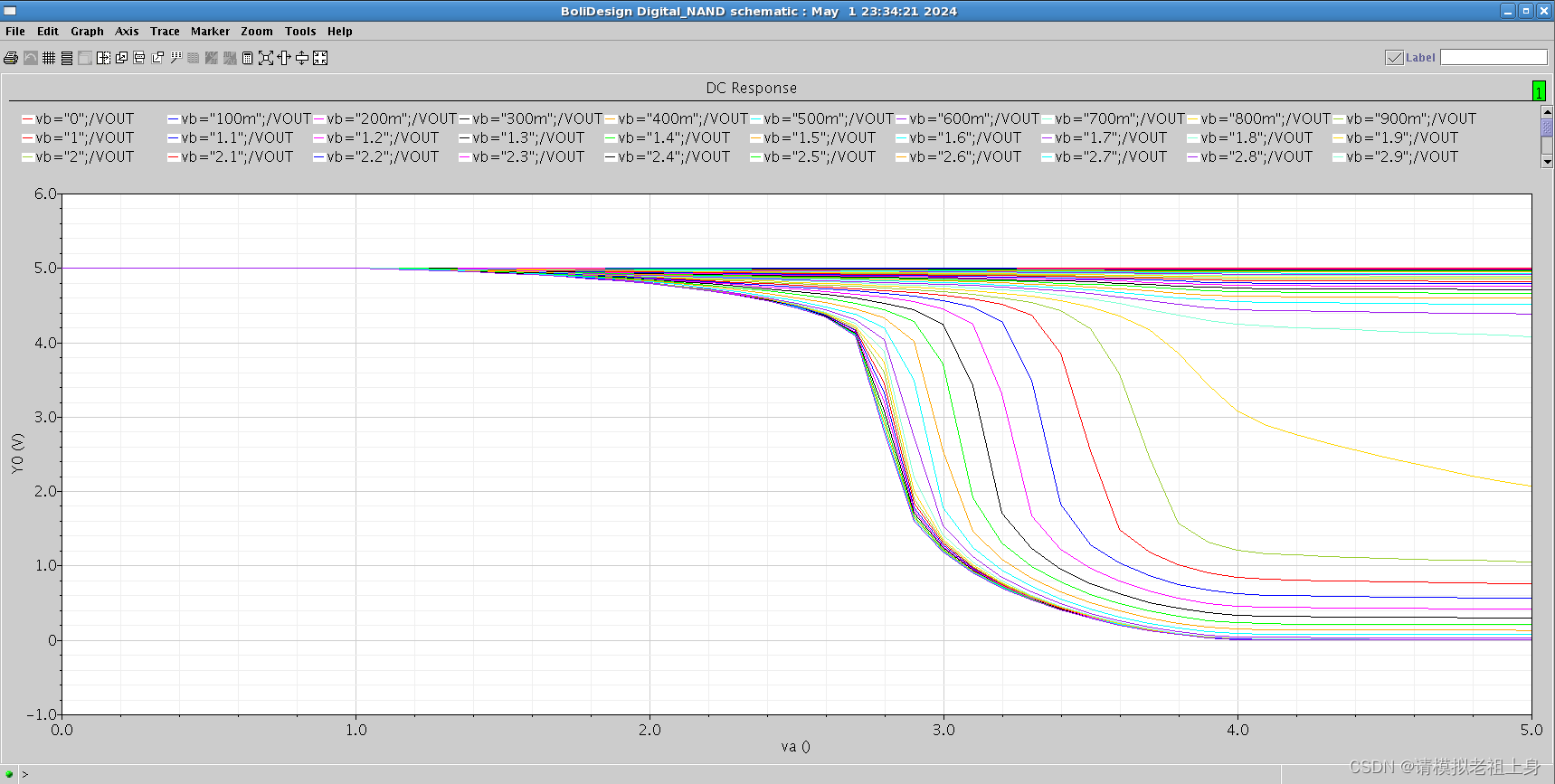

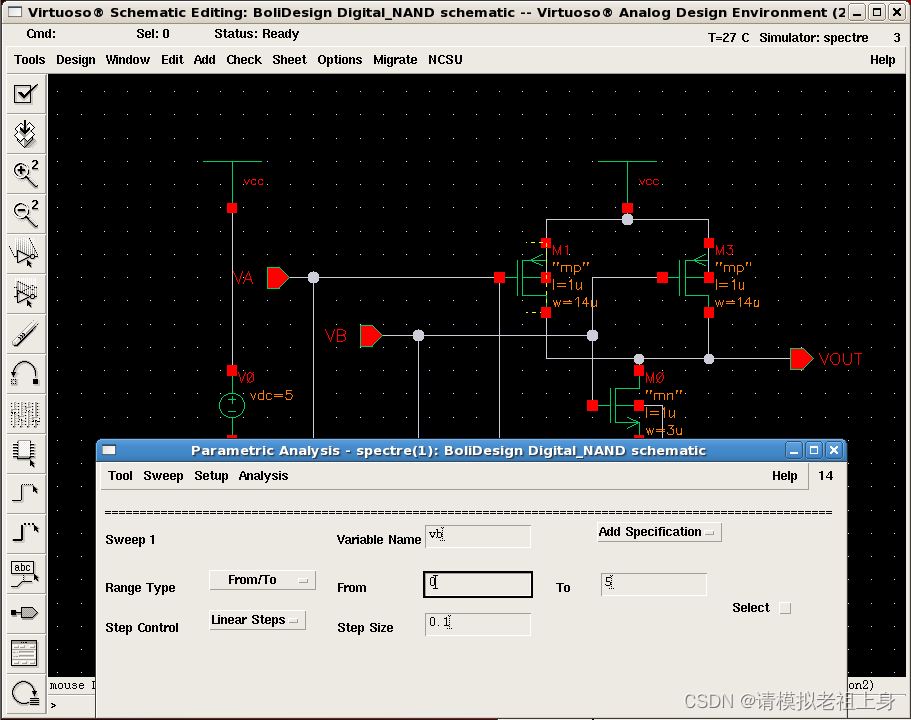

图38 DC仿真参数扫描工具设置	图39 DC仿真结果

c. AC分析

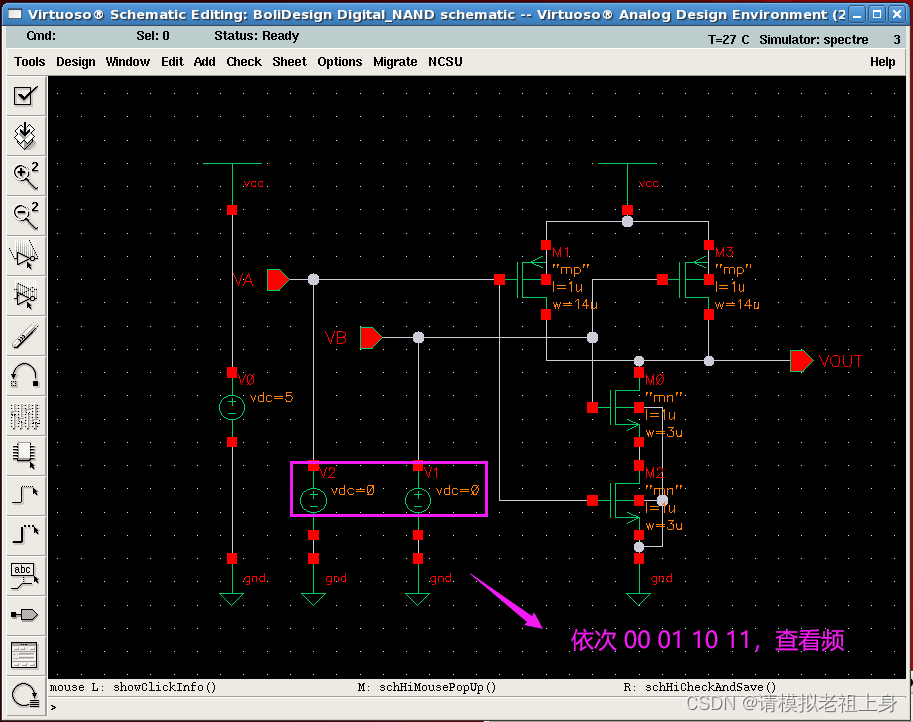

图40 AC仿真原理图

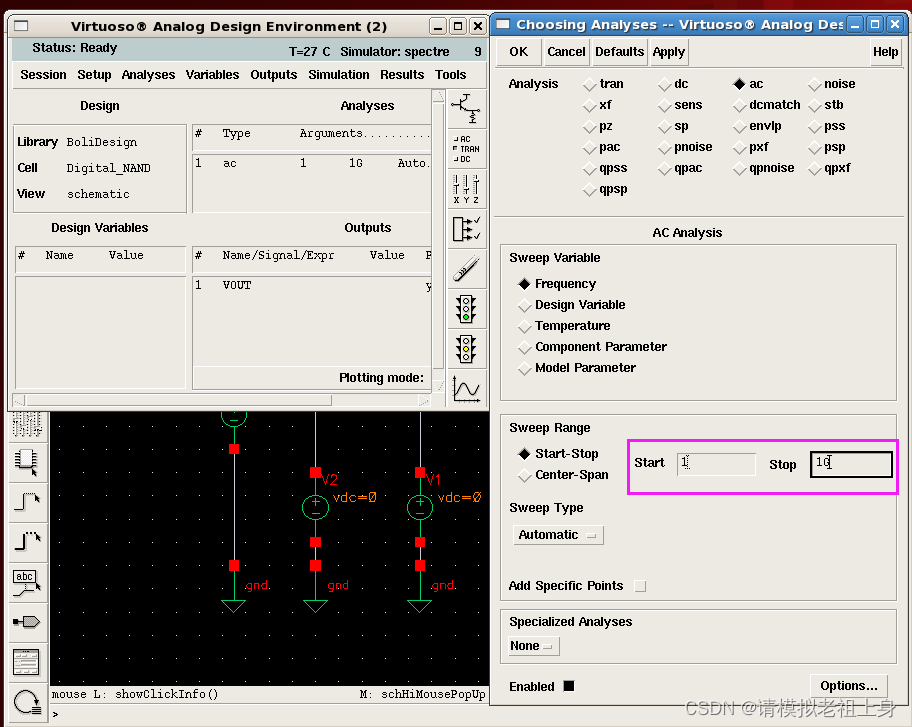

图41 AC仿真参数设置

5.【实验四】或非门电路设计

Schematic:

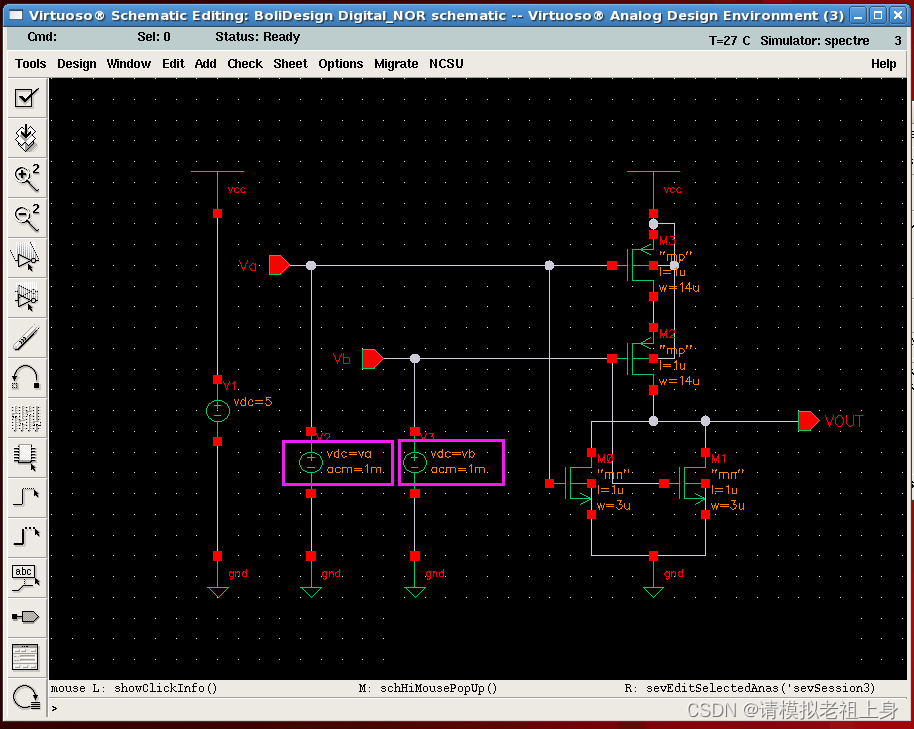

图42 CMOS或非门电路图

a. Trans 仿真

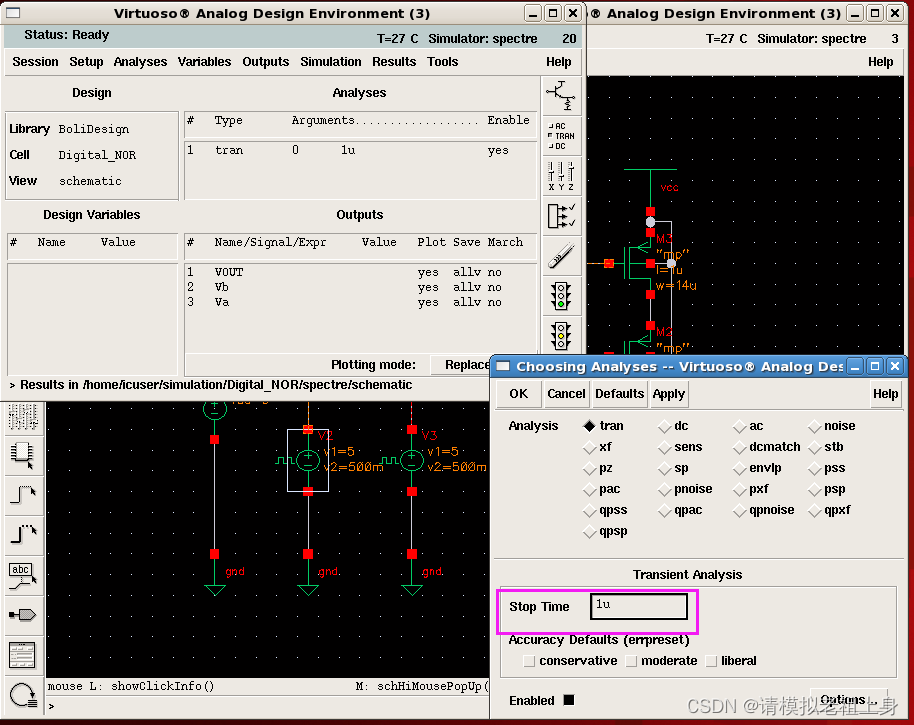

图43 瞬态仿真参数设置	图44 瞬态仿真环境配置
图45 瞬态仿真结果

b. DC分析VTC

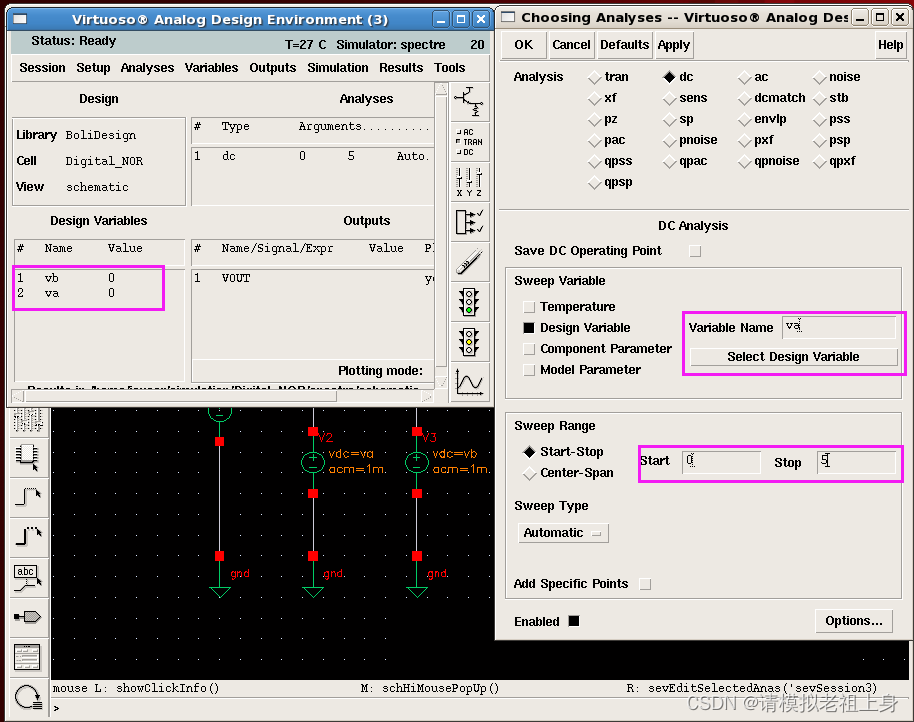

图46 DC仿真原理图	图47 DC仿真环境配置

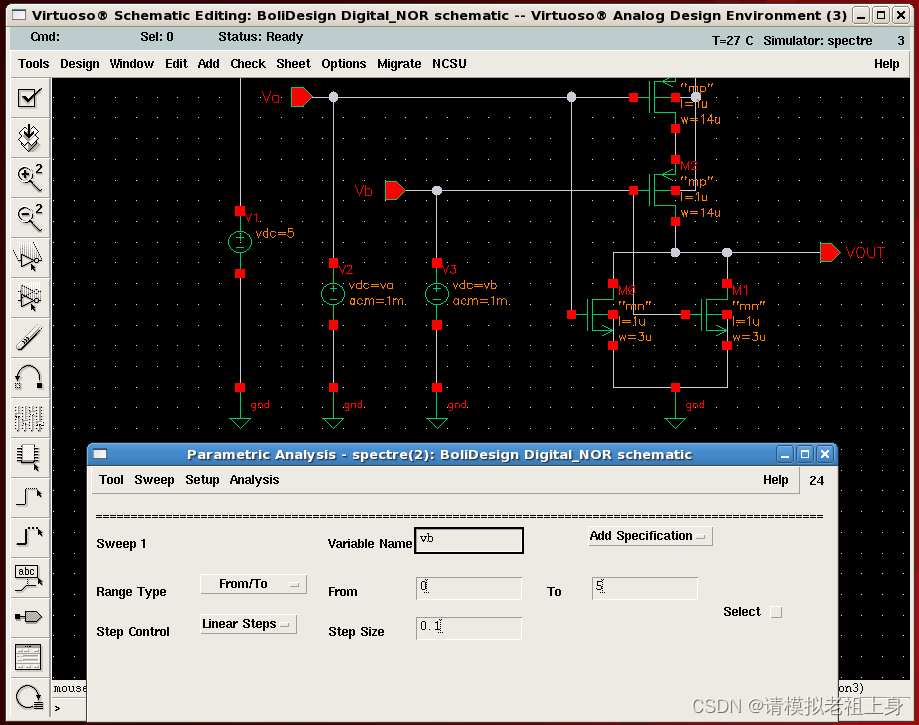

图48 DC仿真参数扫描工具设置	图49 DC仿真结果

c. AC分析

图50 AC仿真原理图

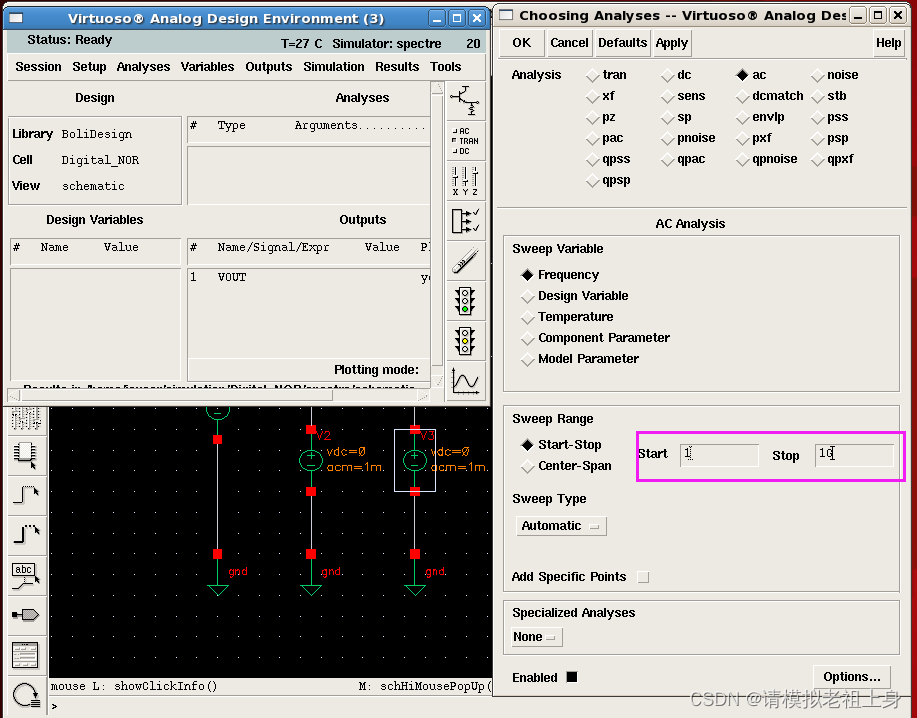

图51 AC仿真参数设置

五、仿真结果及分析

1.【实验一】CMOS反相器电路设计

a. Trans 仿真

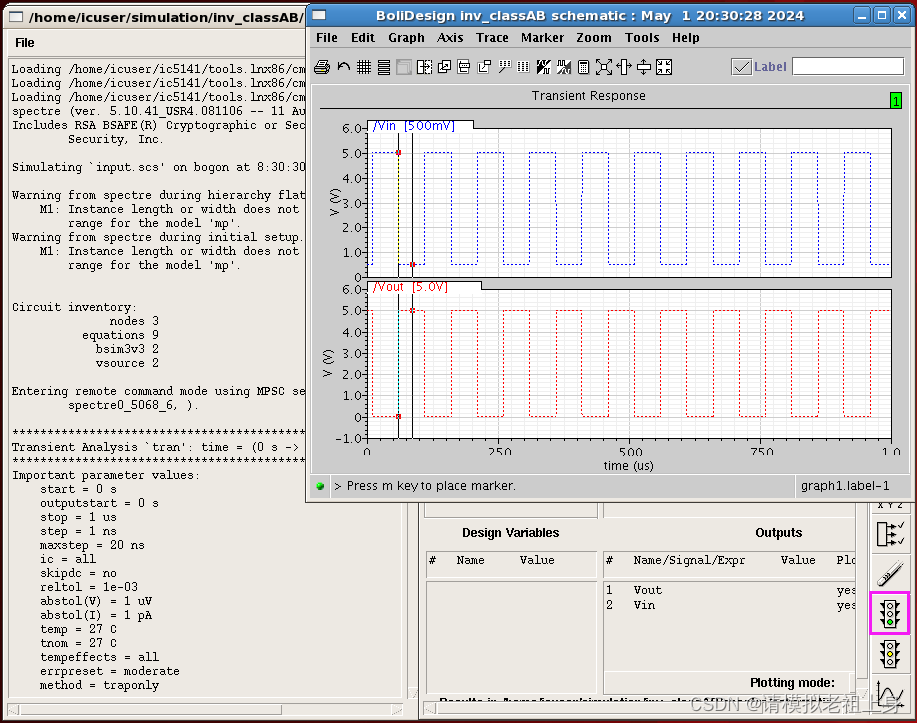

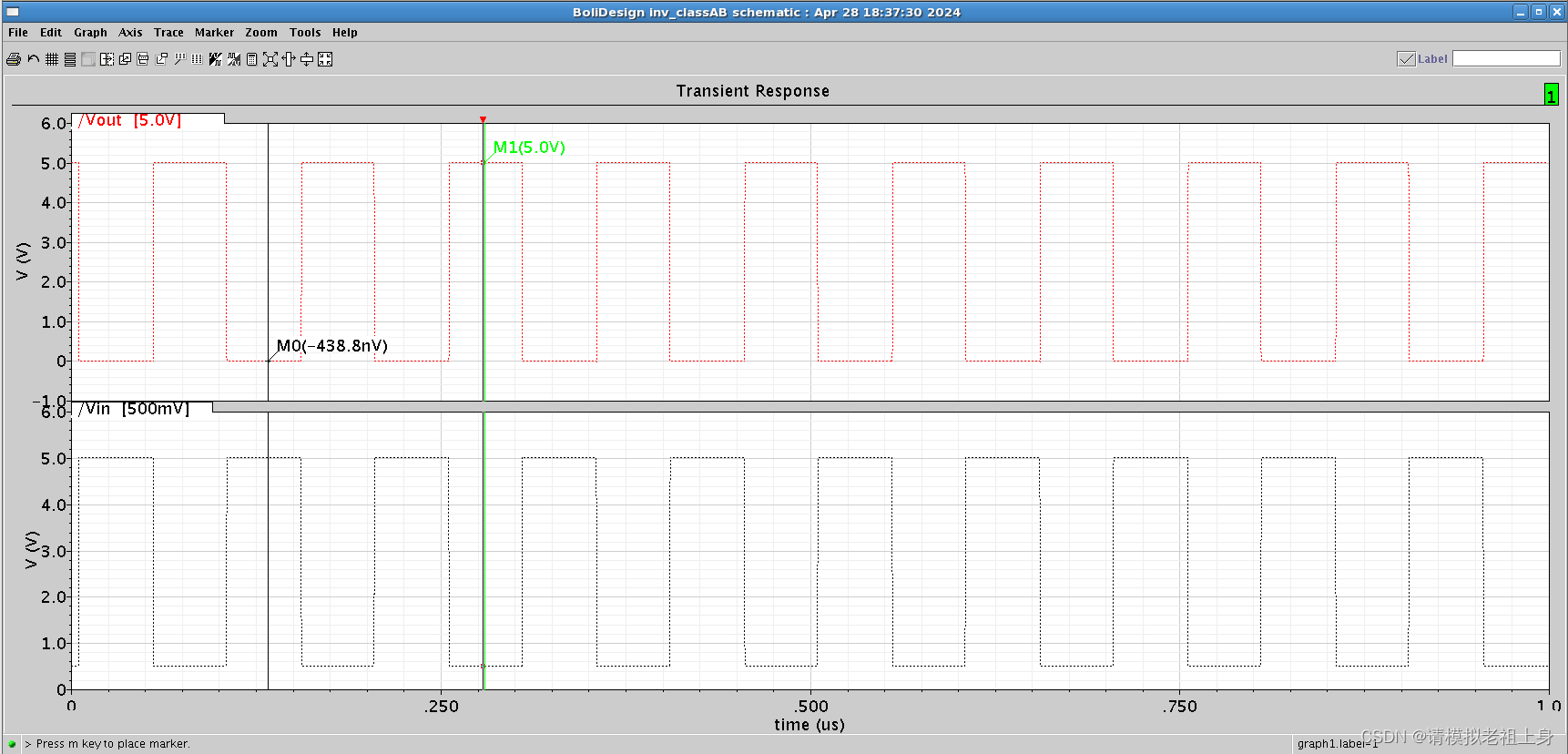

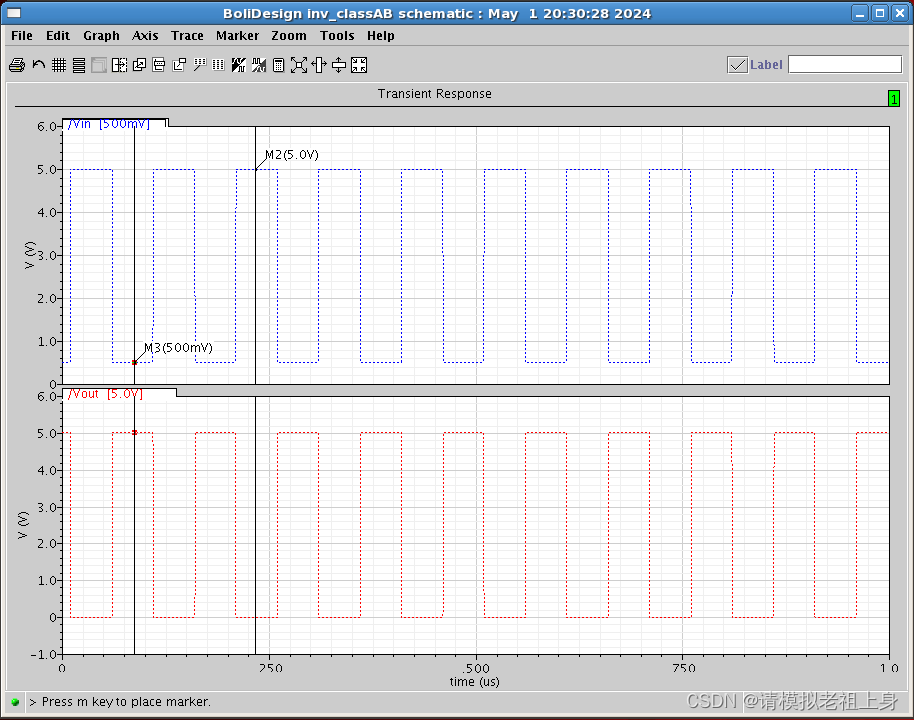

图52 CMOS反相器瞬态仿真结果

       如图，当输入为高电平时，输出为低电平；输入为低电平时，输出为高电平，成功实现反相器的功能。

  b. DC分析VTC

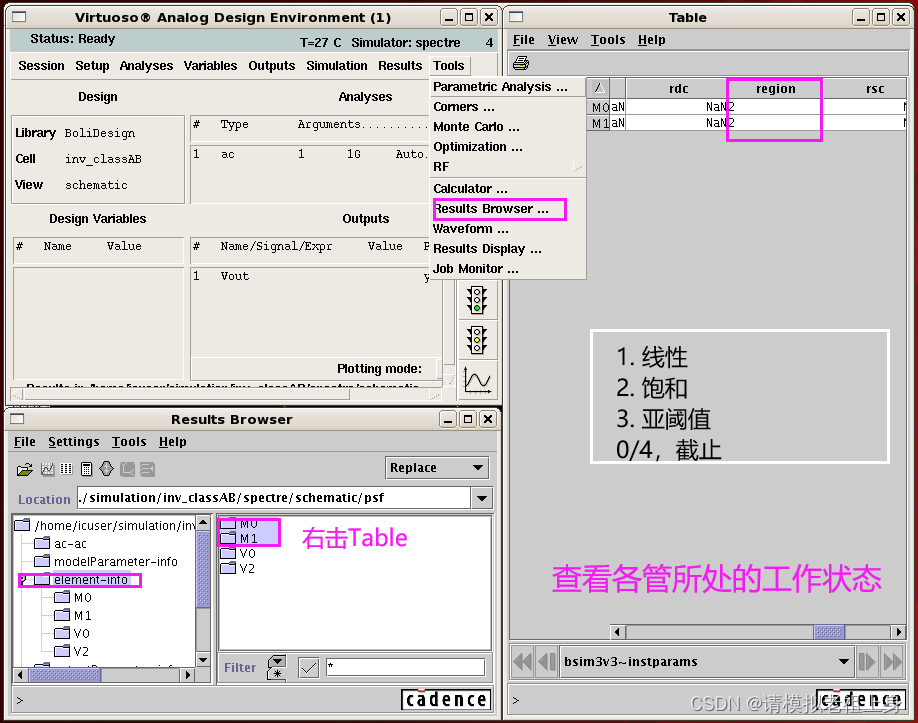

图53 CMOS反相器DC仿真各管的工作区

图54 CMOS反相器DC仿真结果（Vin,Vout,斜率）

        如上图53可见，两个MOS管均处于饱和状态。在计算器中导出斜率曲线，当斜率为-1时，横坐标依次为Vih和Vil。如图54，Vil约为1.4V，Vih约为2.4V。Voh约为4.6V，Vol约为0.4V，则高电平噪声容限为NMh=Voh-Vih=4.6-2.4=2.2V;低电平噪声容限NML=Vil-Vol=2.4-0.4=2V。噪声容限均为正值且相对较大，说明抗干扰能力强，不易受到噪声干扰。

  c. AC分析

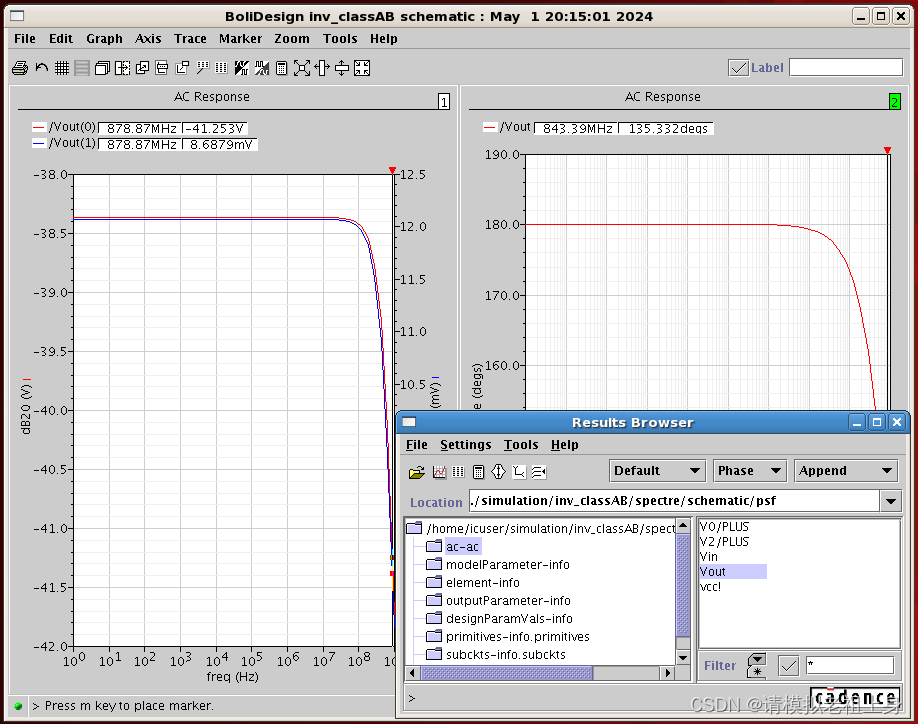

图55 CMOS反相器AC仿真幅频特性曲线

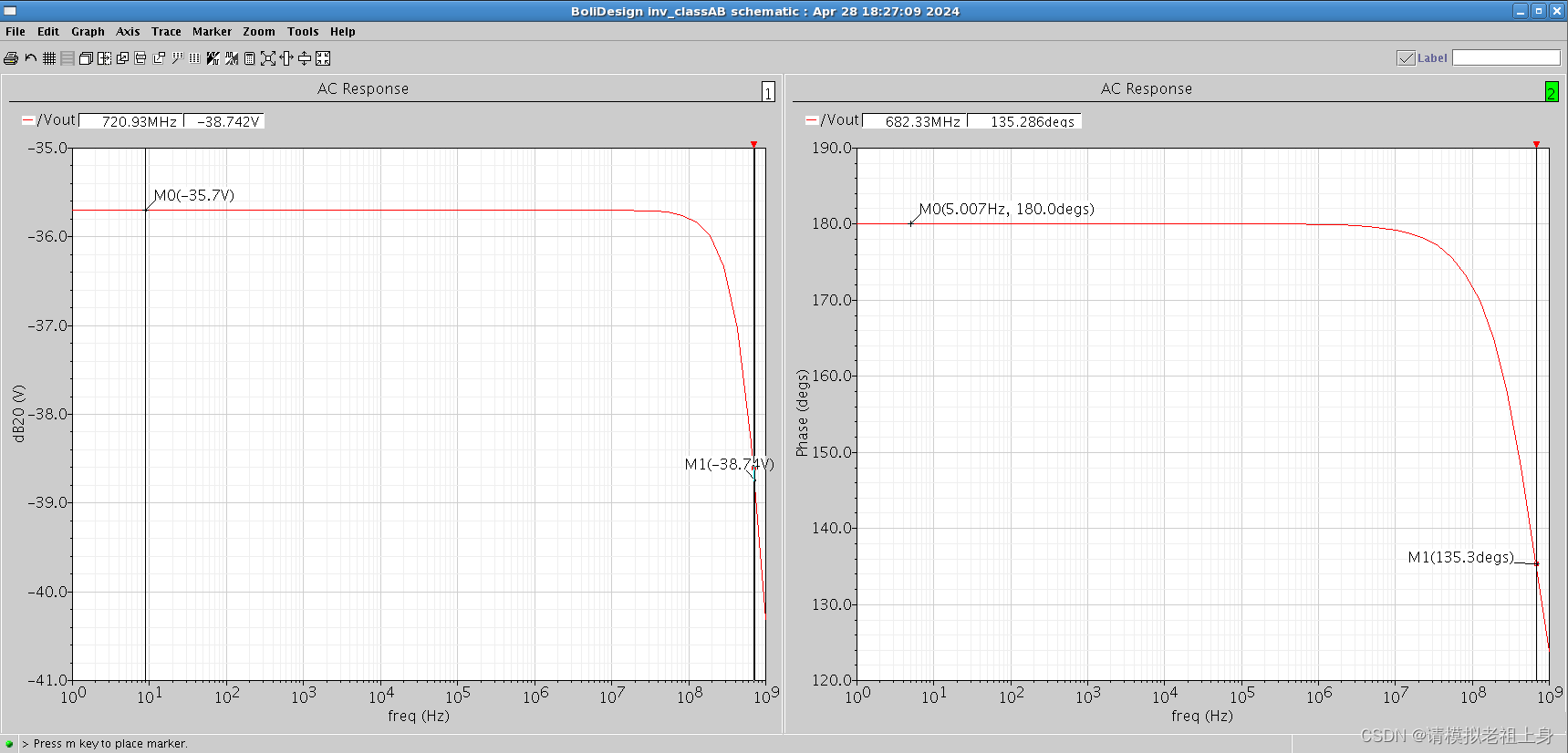

图56 CMOS反相器AC仿真幅频特性曲线与相频特性曲线

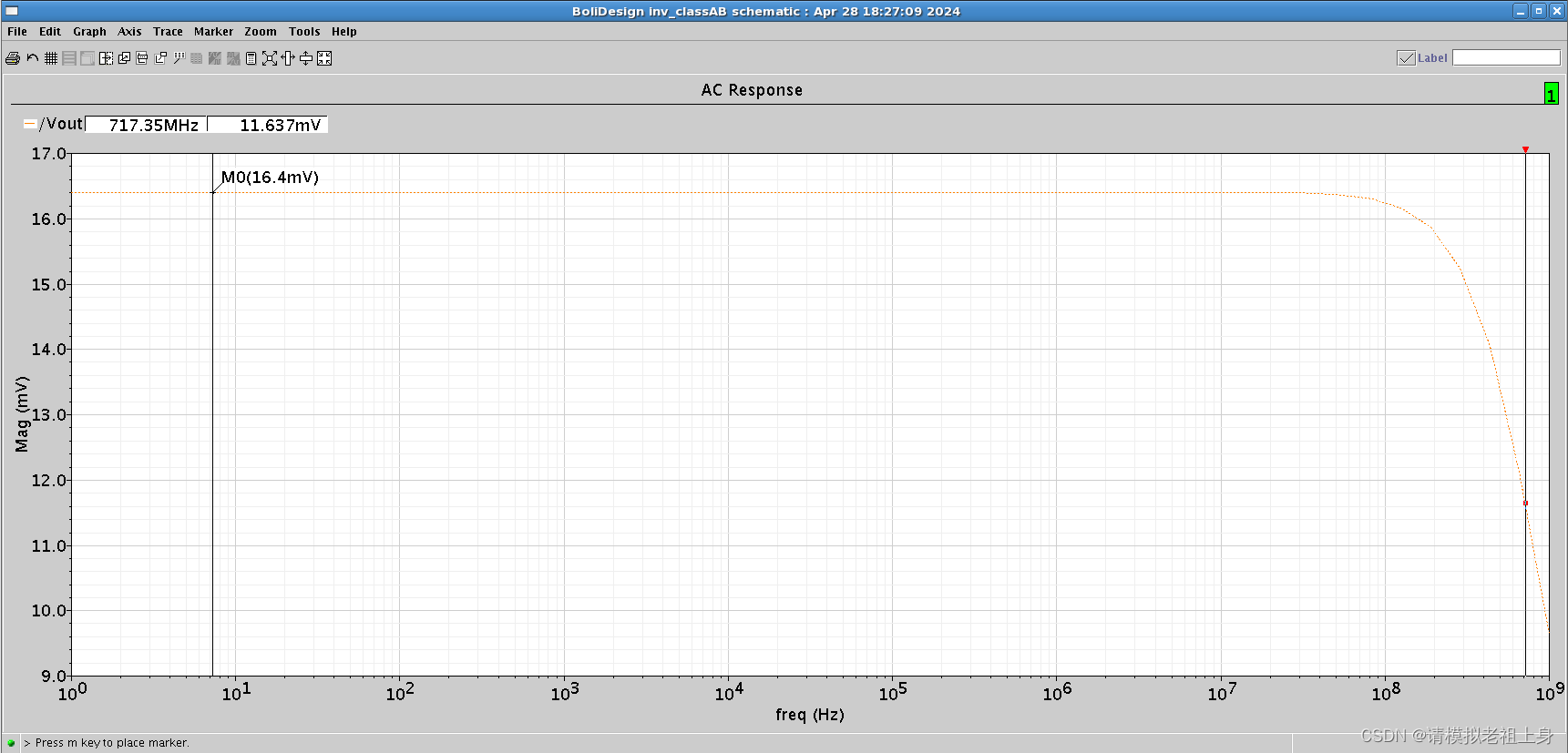

       如图，放大倍数大约为16.4倍，-3dB点频率为135M，此为一单极点系统，较为稳定。

 d. 静态泄露功耗

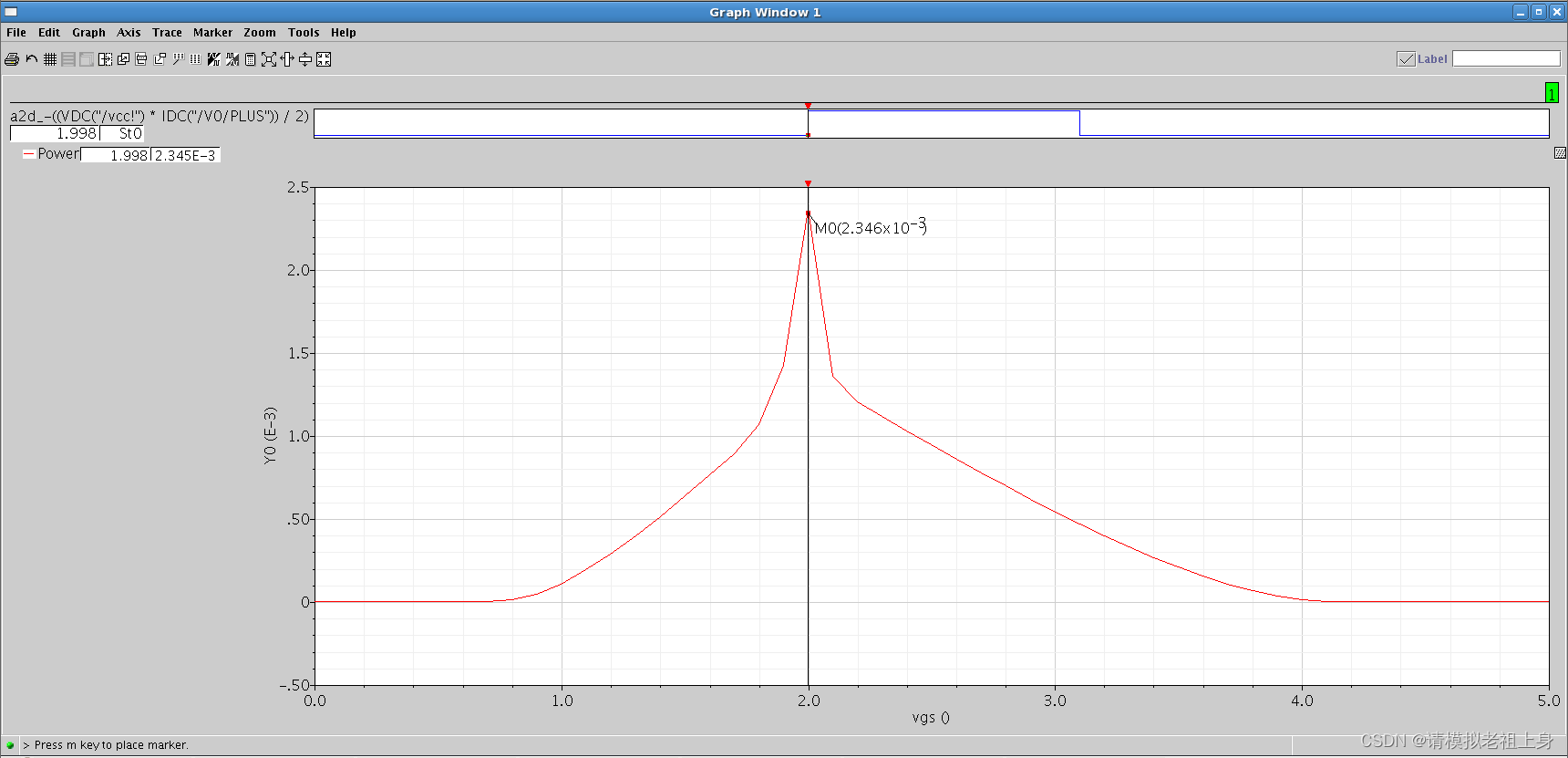

图57 CMOS反相器静态泄露功耗

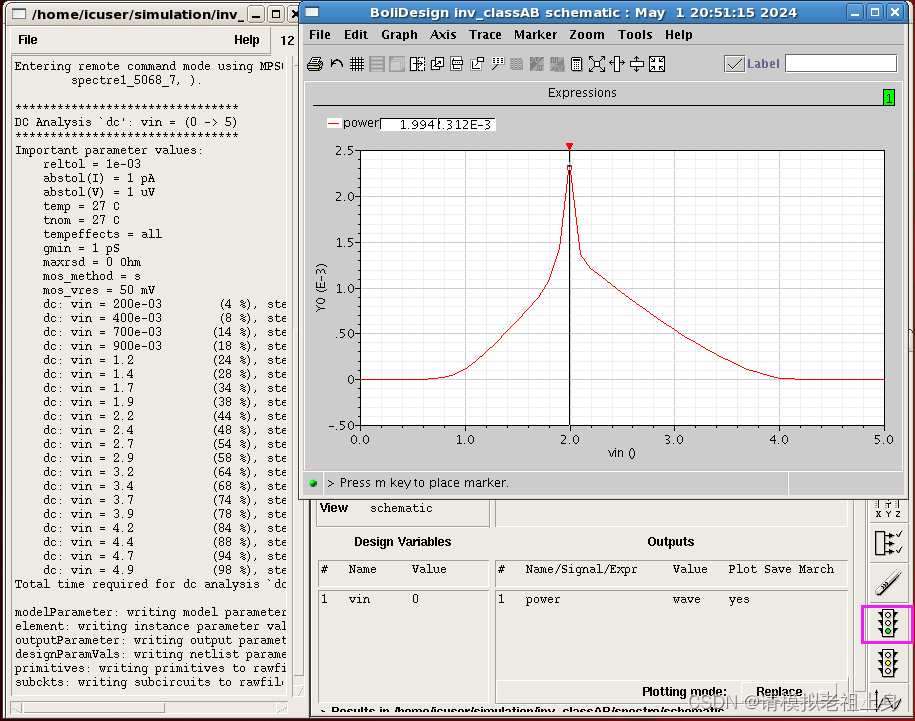

      当输入信号发生变化时，电路的电流会先增加后减小，当两个管子均处于饱和区时，电流达到峰值。此时输出点电压并不为零，所以存在一个很大的短路功耗，也就是此图峰值及周边区域。当只有一个管子导通，另一个截止时，电流为零，漏电极小，所以可以忽略不计，当一个饱和，一个线性时电路电流较小，电压较小，所以存在功耗，但功耗不大。

2.【实验二】改变MOS的栅宽之比，探究匹配对噪声容限的影响

  a. 栅宽对噪声容限的影响

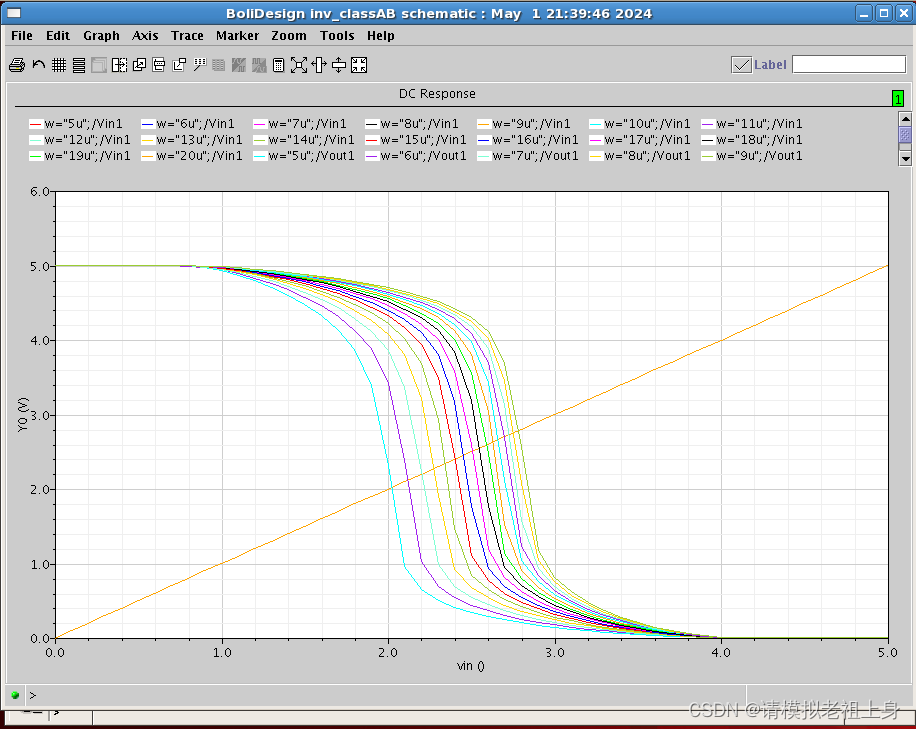

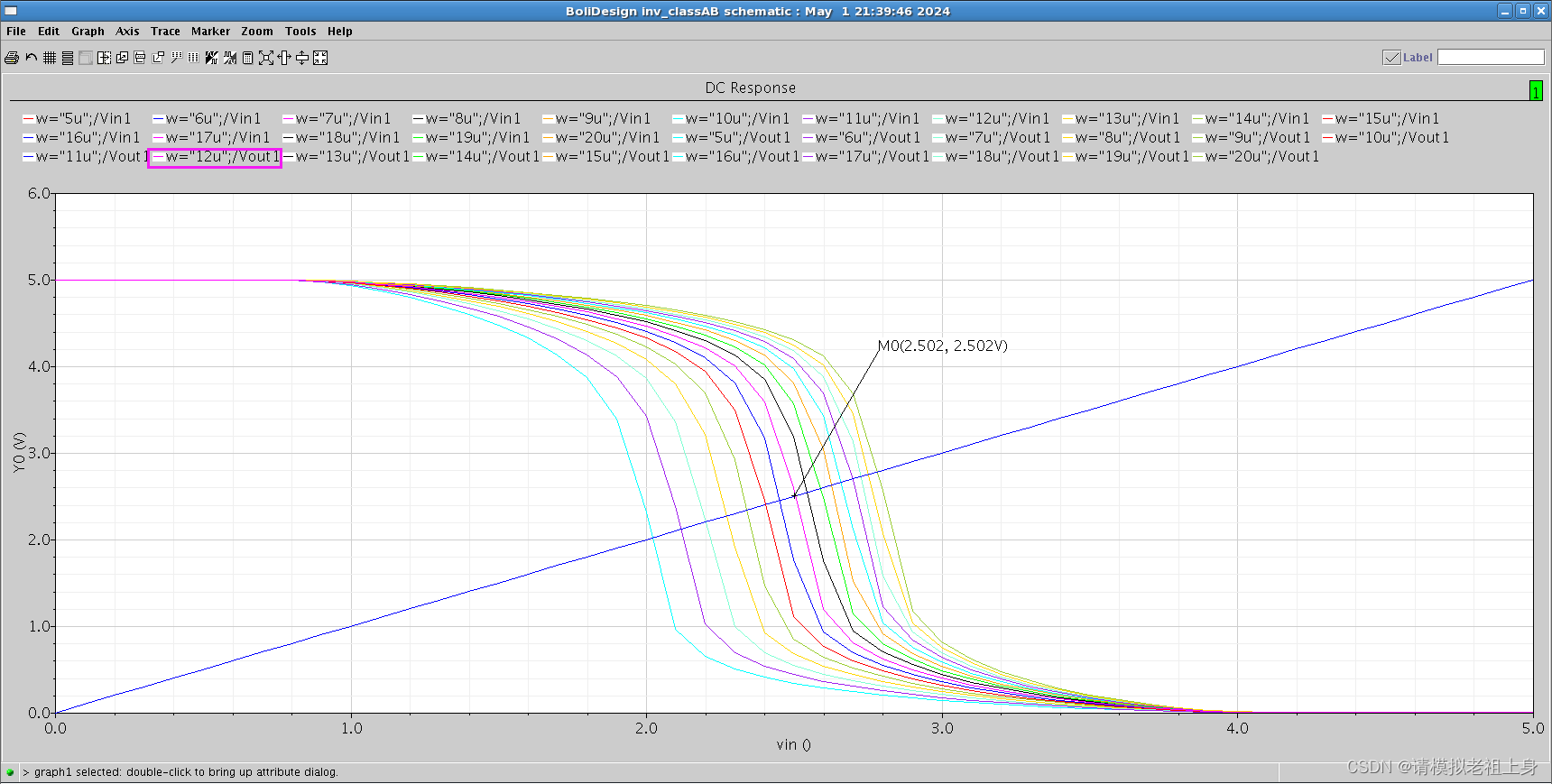

图58 栅宽对CMOS反相器DC仿真VTC曲线的影响

      随着栅宽Wp的增大，逐渐减小，曲线整体右移。当Voh,Vol不变时，Vih增大，Vil增大，NMh=Voh-Vih减小，NML=Vil-Vol增大，但是总的噪声容限是由小的一个决定，所以过大的Wp不利于CMOS反相器设计。

      反之，随着栅宽Wp的减小， 逐渐增大，曲线整体左移。当Voh,Vol不变时，Vih减小，Vil减小，NMh=Voh-Vih增大，NML=Vil-Vol减小，但是总的噪声容限是由小的一个决定，所以过小的Wp不利于CMOS反相器设计。

      可见，在CMOS反相器设计过程中，对电路做匹配是及其重要的！！！一般Wp:Wn大约为14:3，随着工艺变化，此比值略有波动。

  b. 栅宽对静态功耗

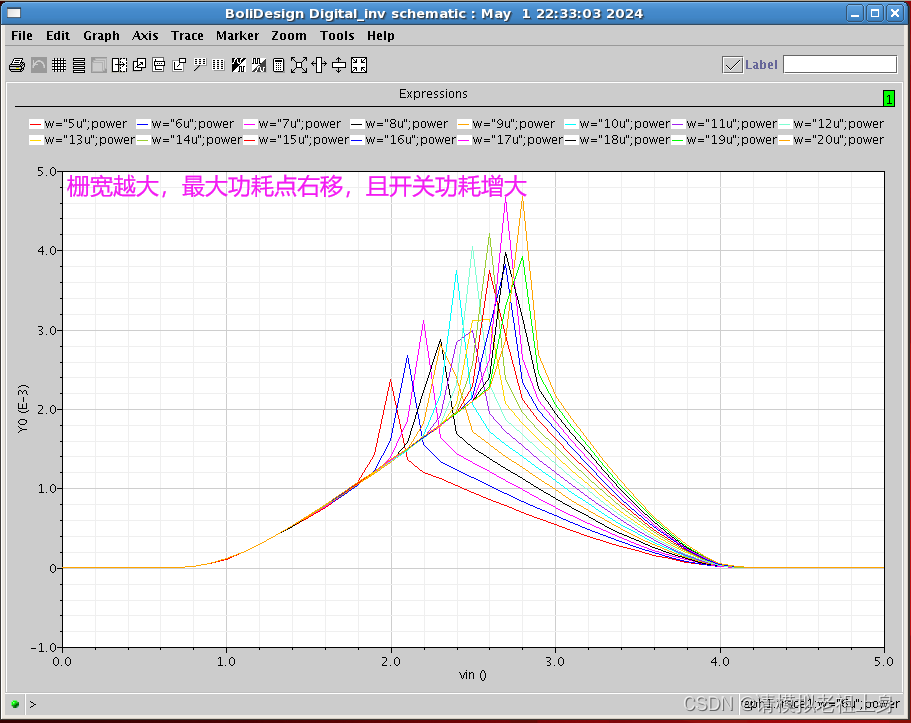

图59 栅宽对CMOS反相器静态泄露功耗的影响

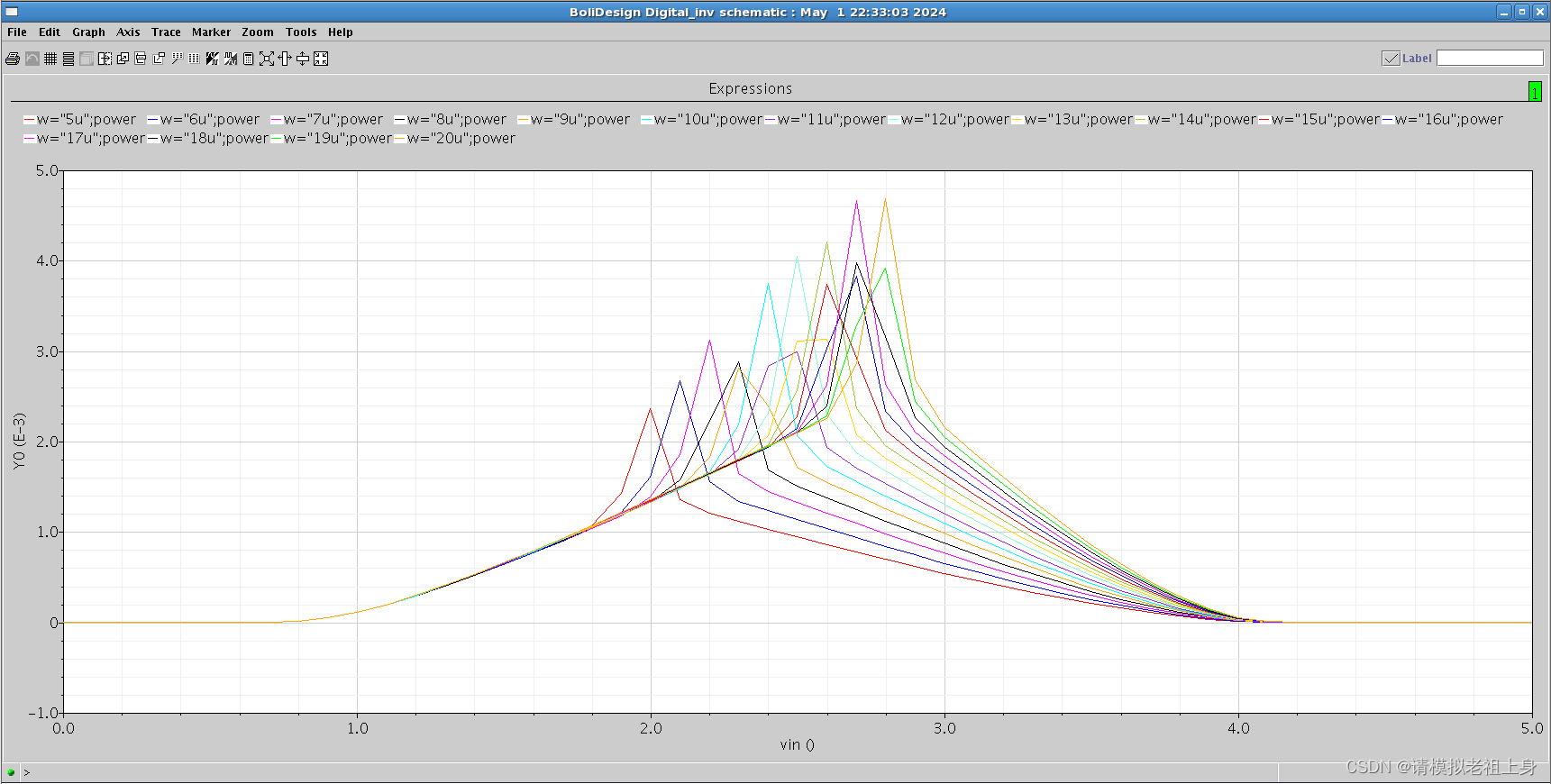

         Id与W成正比，当Wp增加时，峰值电流增加，而两个管子均处于饱和区时，输出电压大致不变，所以静态泄露功耗会增加。随着栅宽Wp的增大， 逐渐减小，曲线整体右移，使得Vm右移，所以峰值功耗的点也右移！！！

3.【实验三】与非门电路设计

  a. Trans 仿真

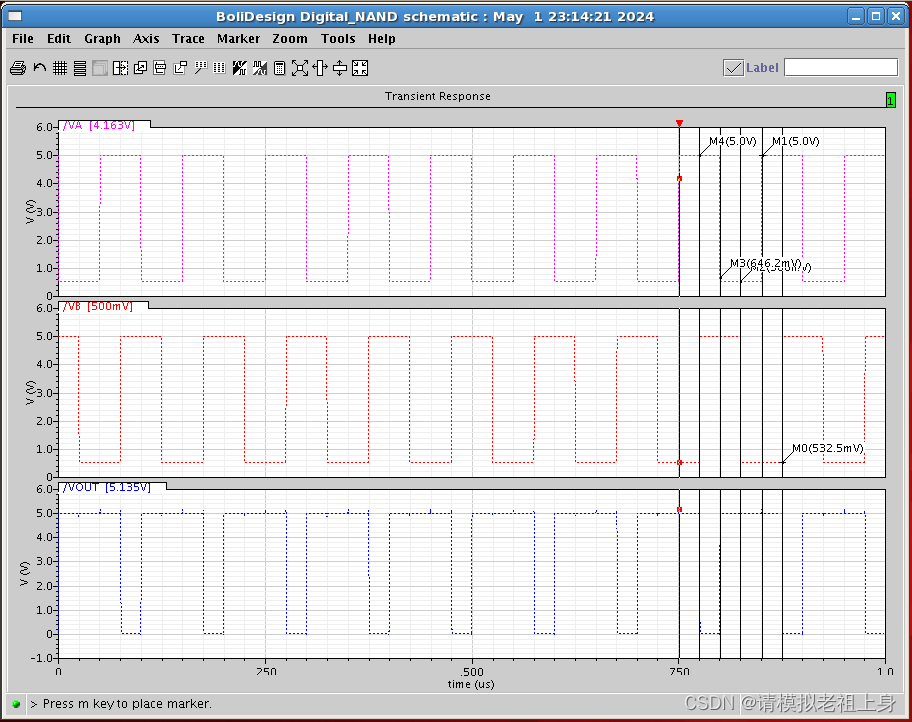

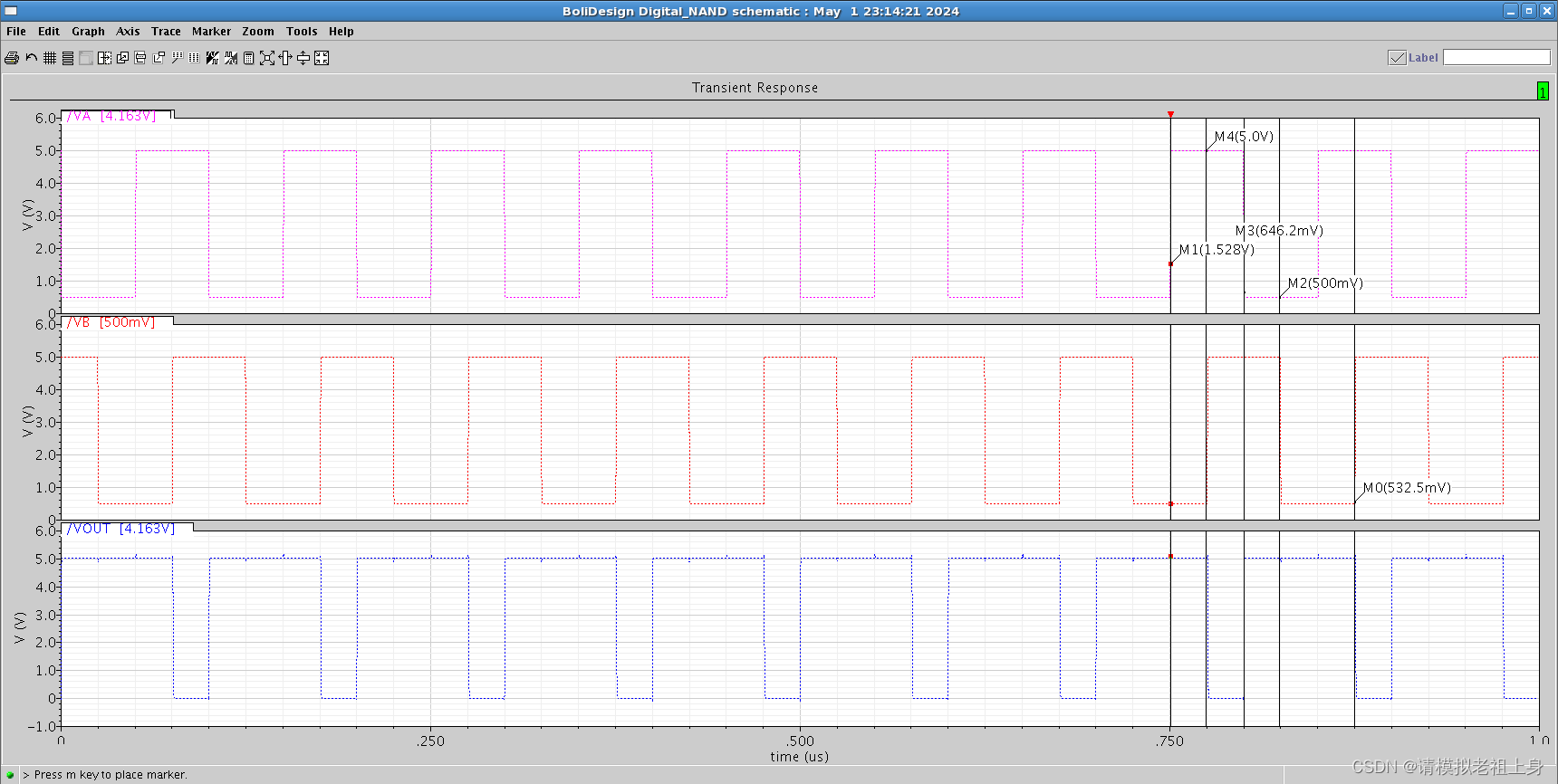

图60 CMOS与非门瞬态仿真结果

        当输入为00时，输出为1；输入为01时，输出为1；输入为10时，输出为1；输入为11时，输出为0。可见完美实现与非逻辑，波形无失真。

  b. DC分析VTC

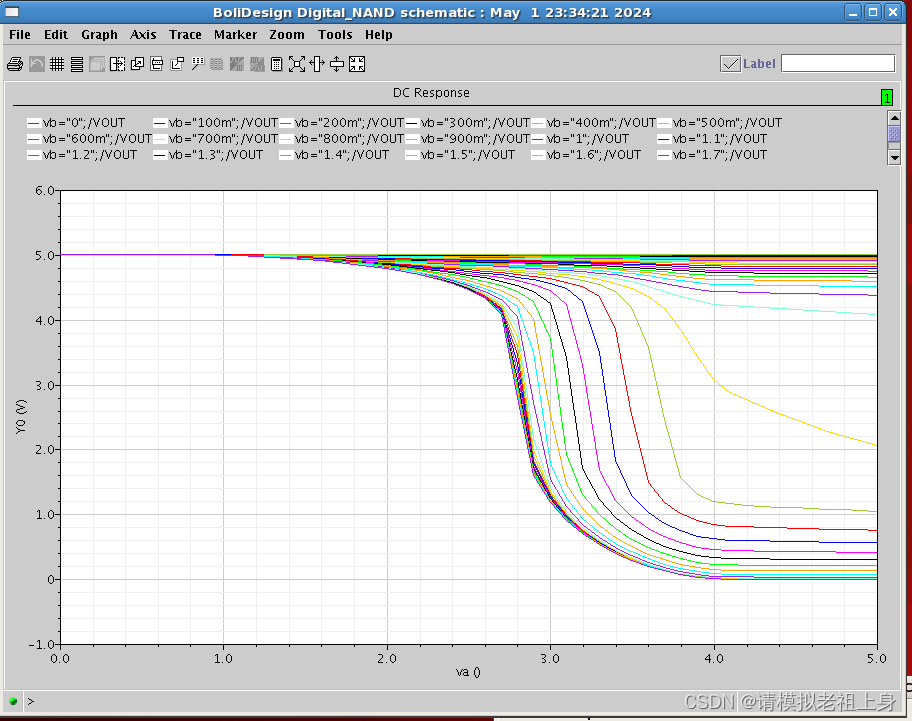

图61 CMOS与非门DC仿真VTC曲线结果

  c. AC分析

Va:Vb

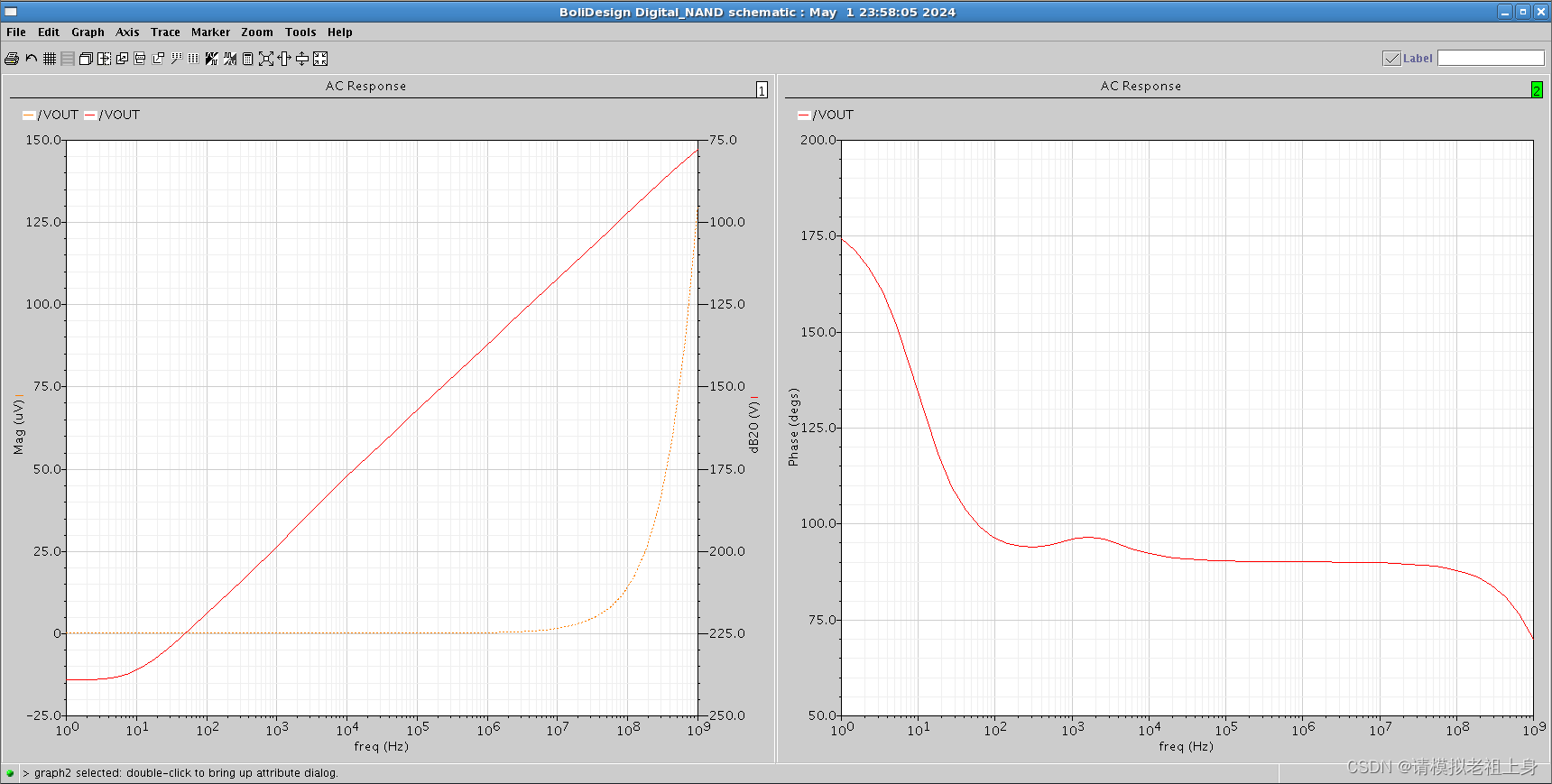

幅频特性曲线与相频特性曲线

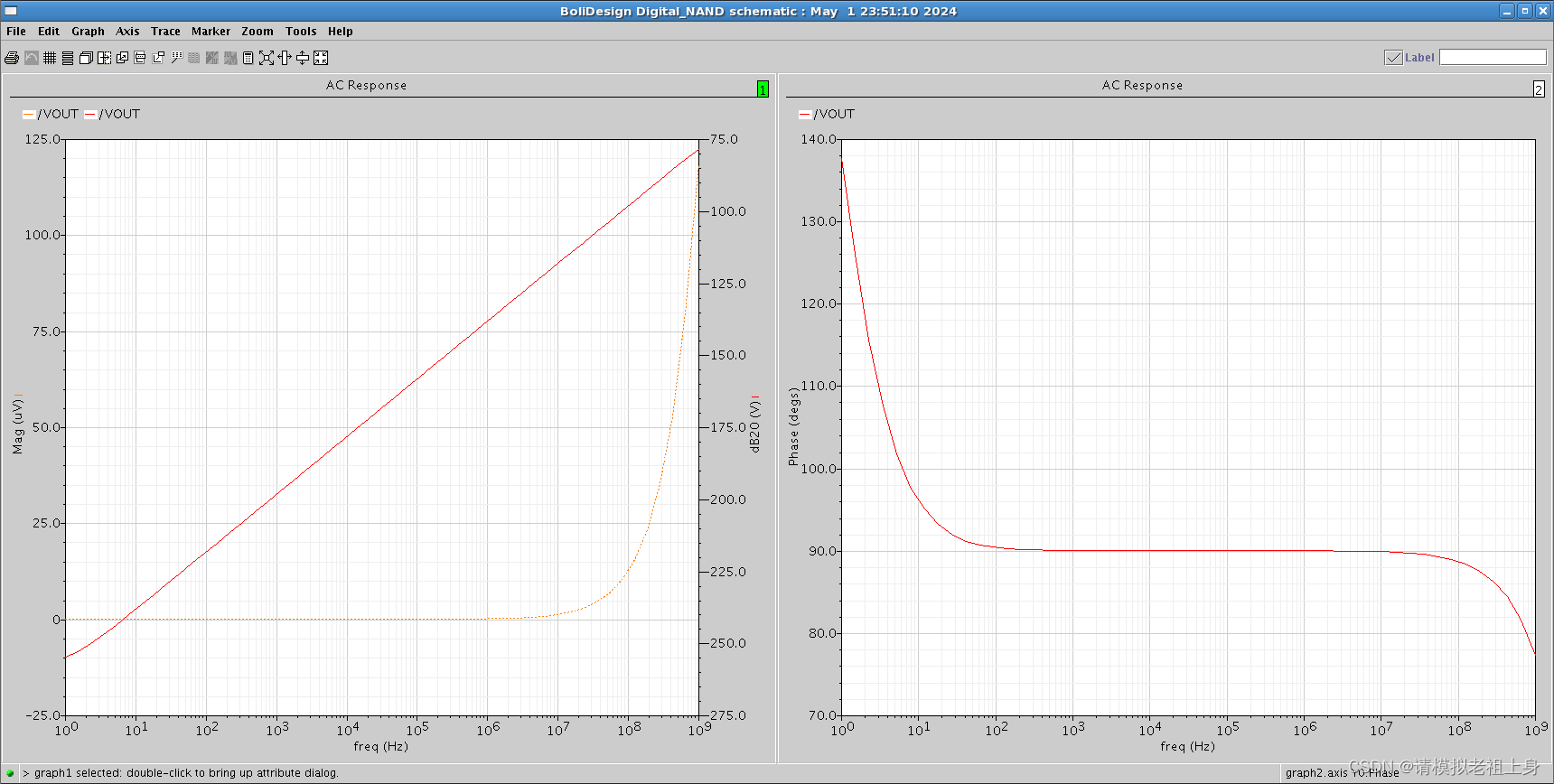

0:0	图62 CMOS与非门AC仿真的幅频特性曲线（Va=0;Vb=0）
1:0	图63 CMOS与非门AC仿真的幅频特性曲线（Va=0;Vb=1）
0:1	图64 CMOS与非门AC仿真的幅频特性曲线（Va=1;Vb=0）
1:1	图65 CMOS与非门AC仿真的幅频特性曲线（Va=1;Vb=1）

4.【实验四】或非门电路设计

  a. Trans 仿真

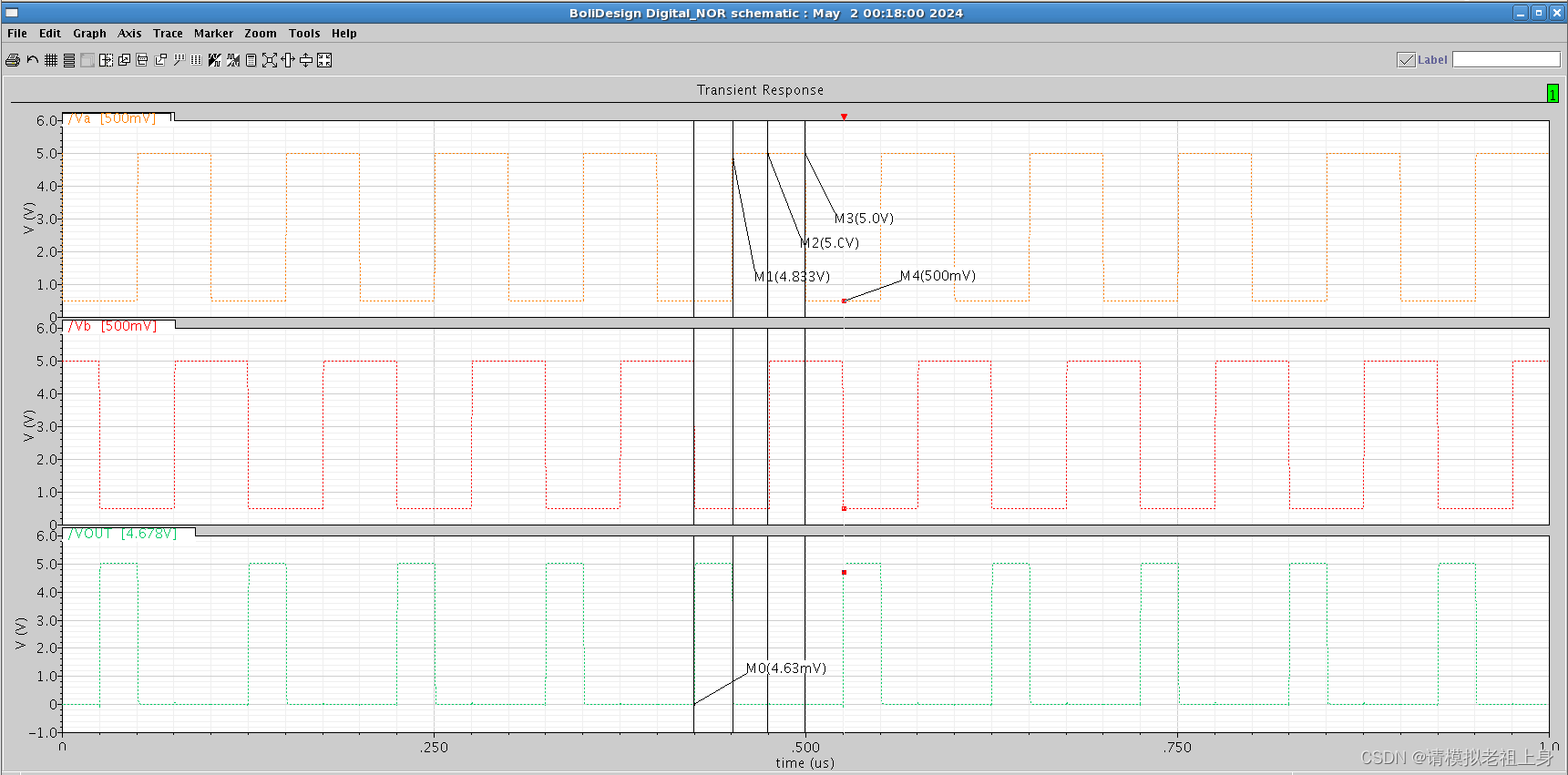

图66 CMOS或非门瞬态仿真结果

        当输入为00时，输出为1；输入为01时，输出为0；输入为10时，输出为0；输入为11时，输出为0。可见完美实现与非逻辑，波形无失真。

b. DC分析VTC

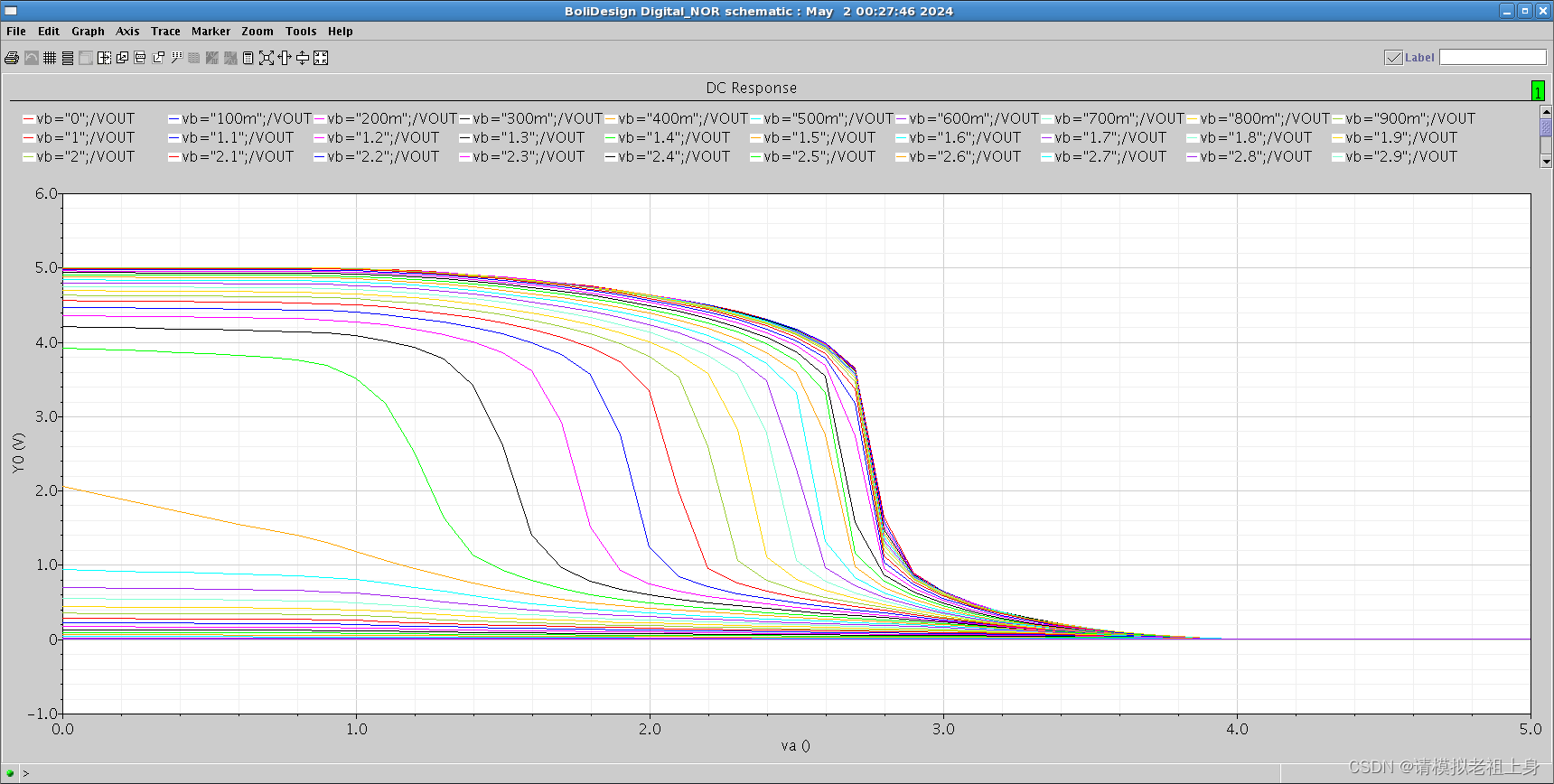

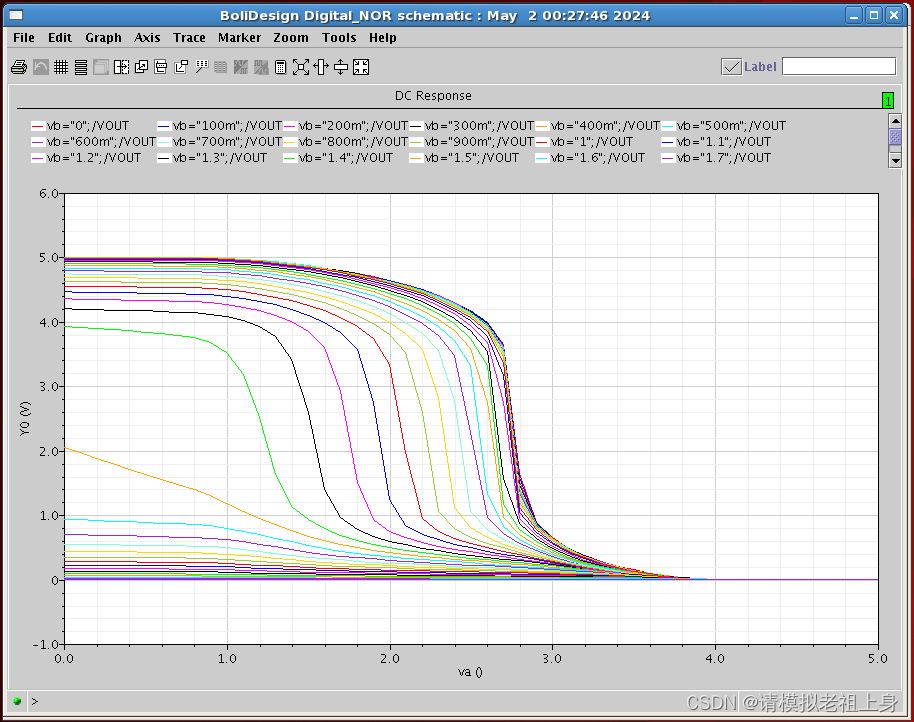

图67 CMOS或非门DC仿真VTC曲线

  c. AC分析

Va:Vb

幅频特性曲线与相频特性曲线

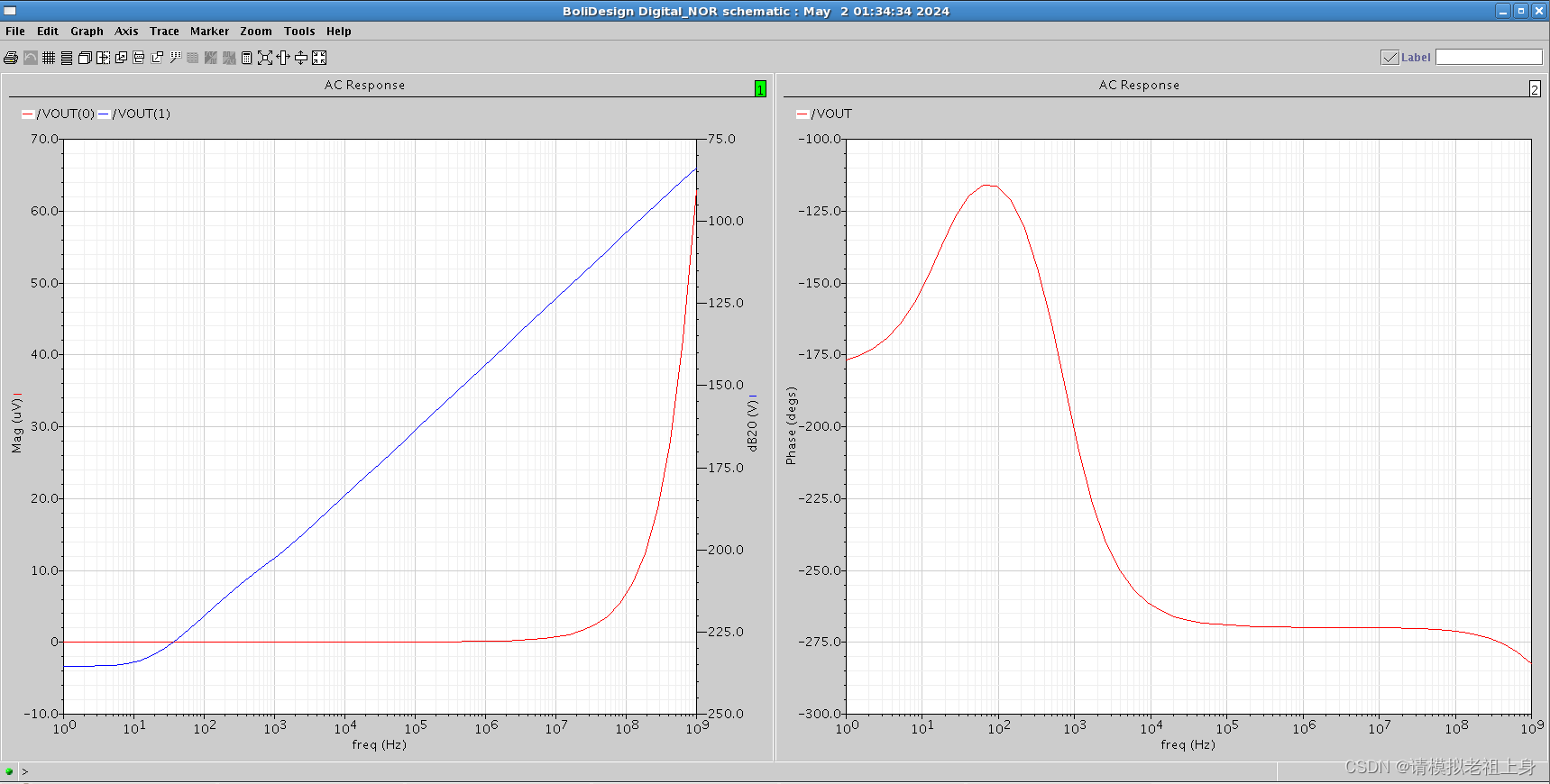

0:0	图68 CMOS与非门AC仿真的幅频特性曲线（Va=0;Vb=0）
0:1	图69 CMOS与非门AC仿真的幅频特性曲线（Va=0;Vb=1）
1:0	图70 CMOS与非门AC仿真的幅频特性曲线（Va=1;Vb=0）

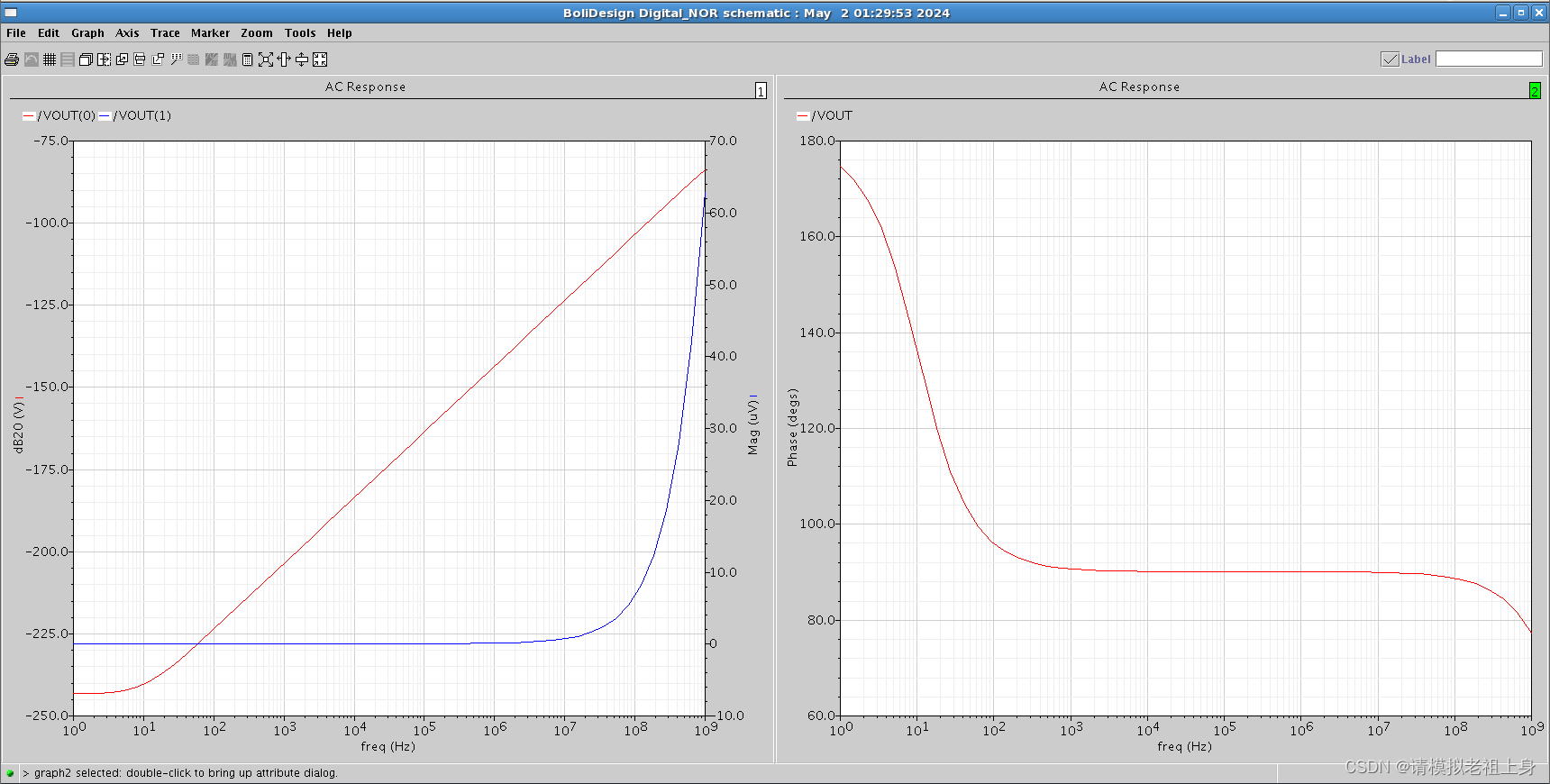

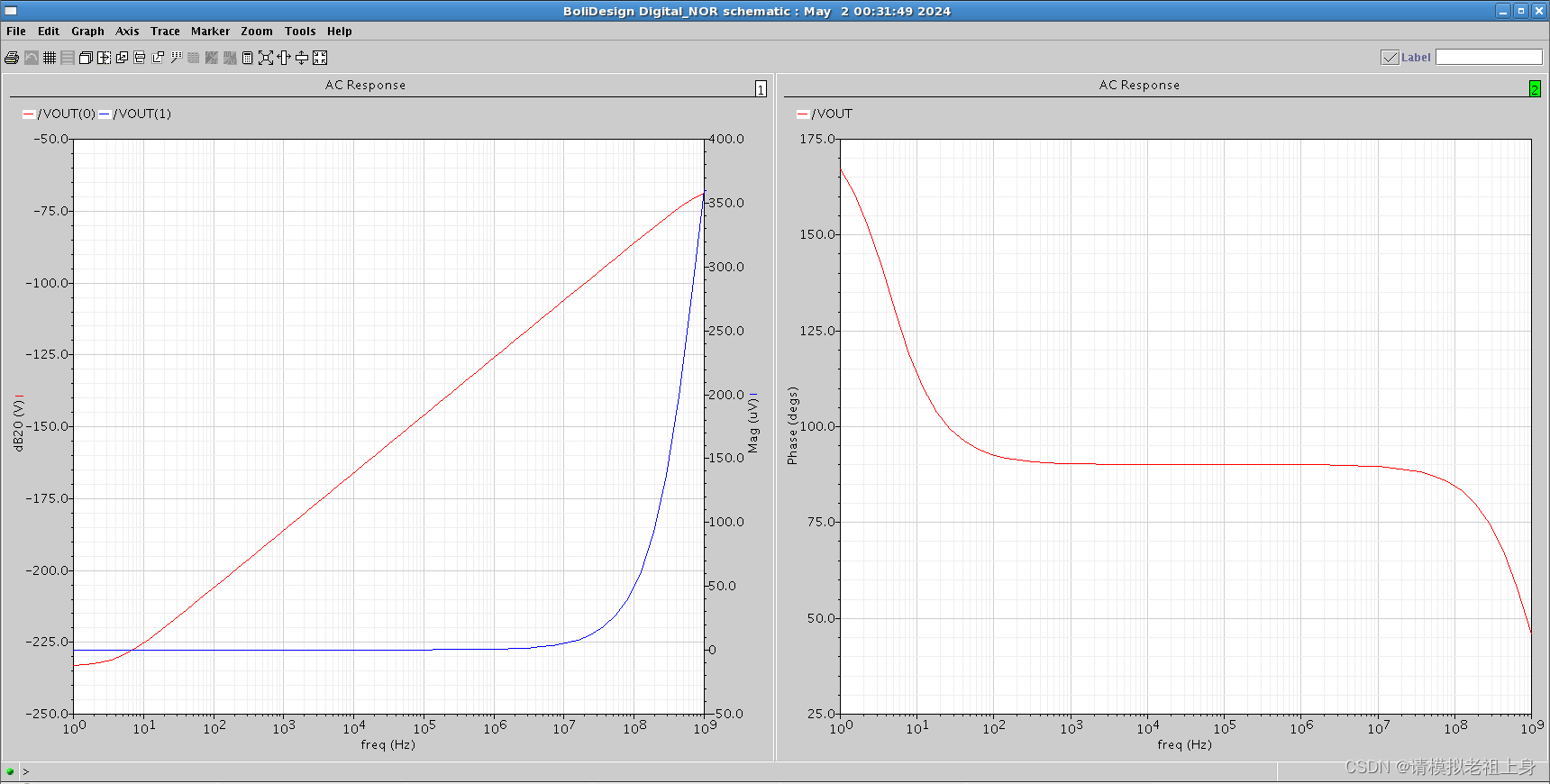

1:1	图71 CMOS与非门AC仿真的幅频特性曲线（Va=1;Vb=1）

六、心得体会

        本次实验是CAD的第四次实验，相较于前三次实验，我对IC5141的使用已经没有很大的问题了。本次实验课主要是用模拟的分析方法分析数字电路，我所遇到的主要问题是当存在多个影响因素时，如何设计实验验证得到正确的结论。还有一些学习方法论之类的总结，在这里书以成文：

1. 原理串联，PPT总结

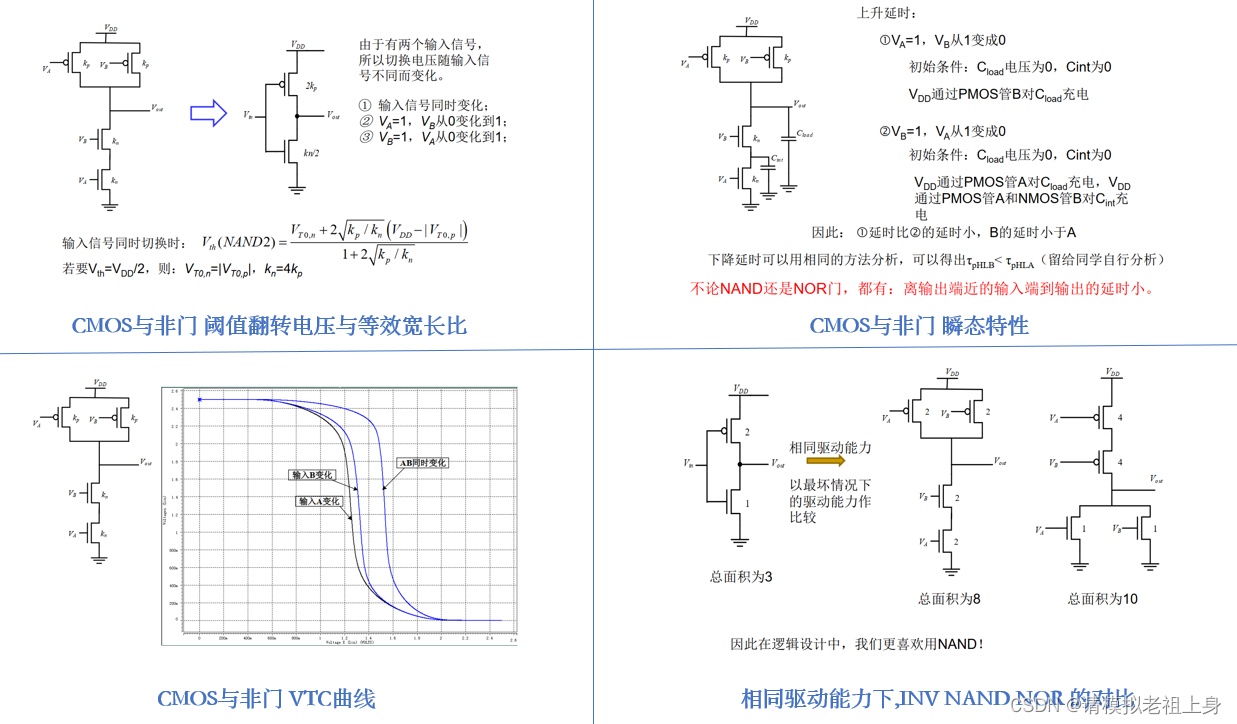

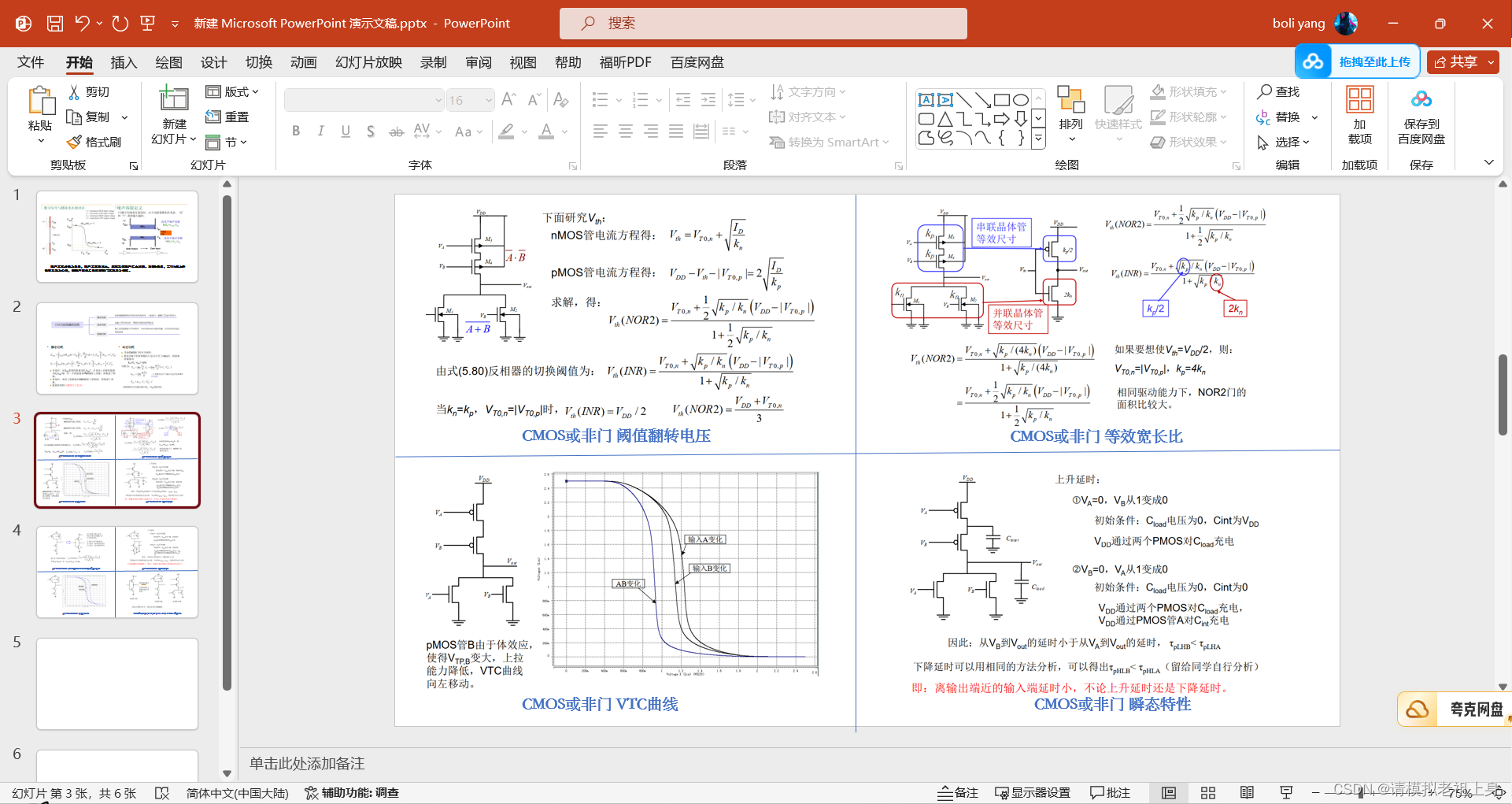

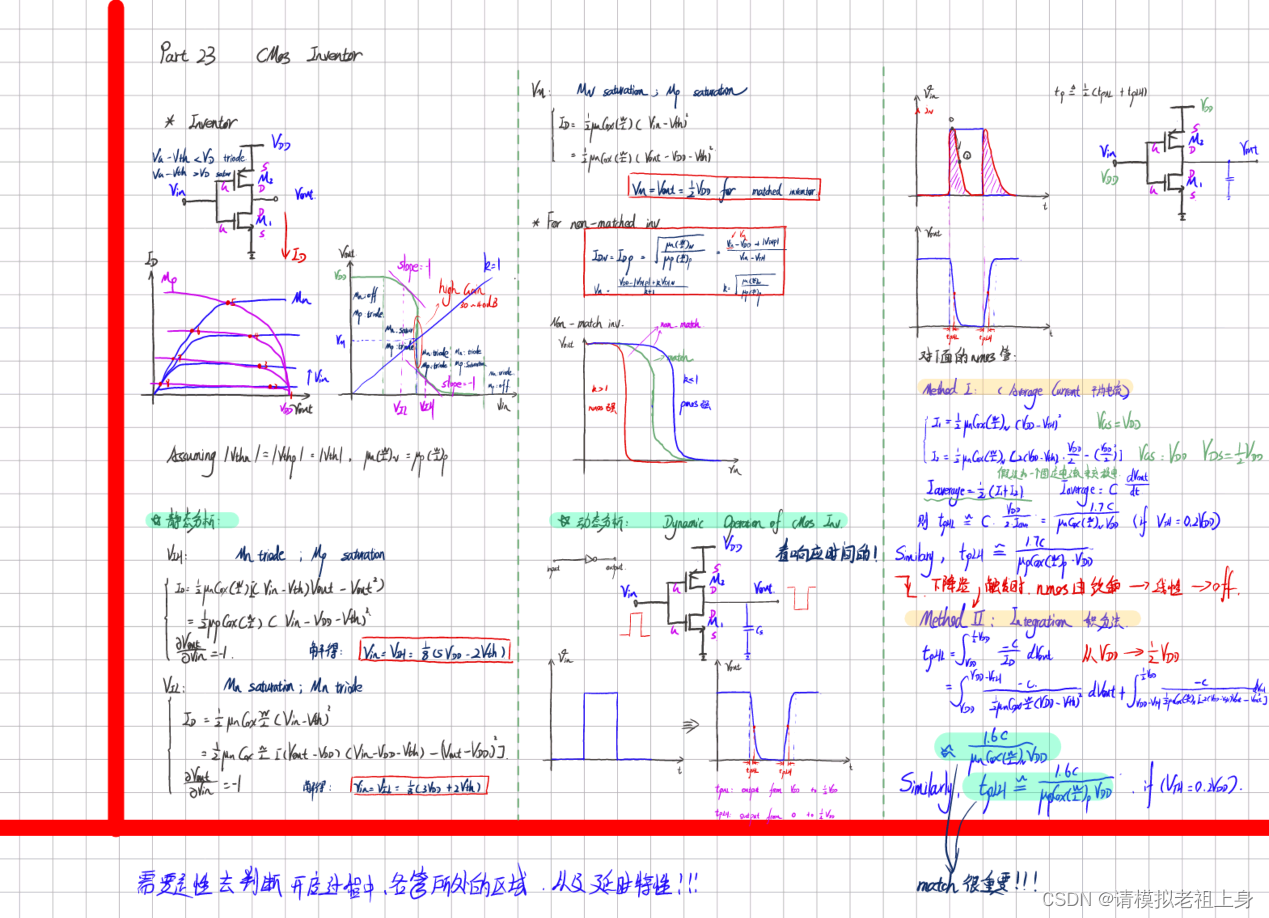

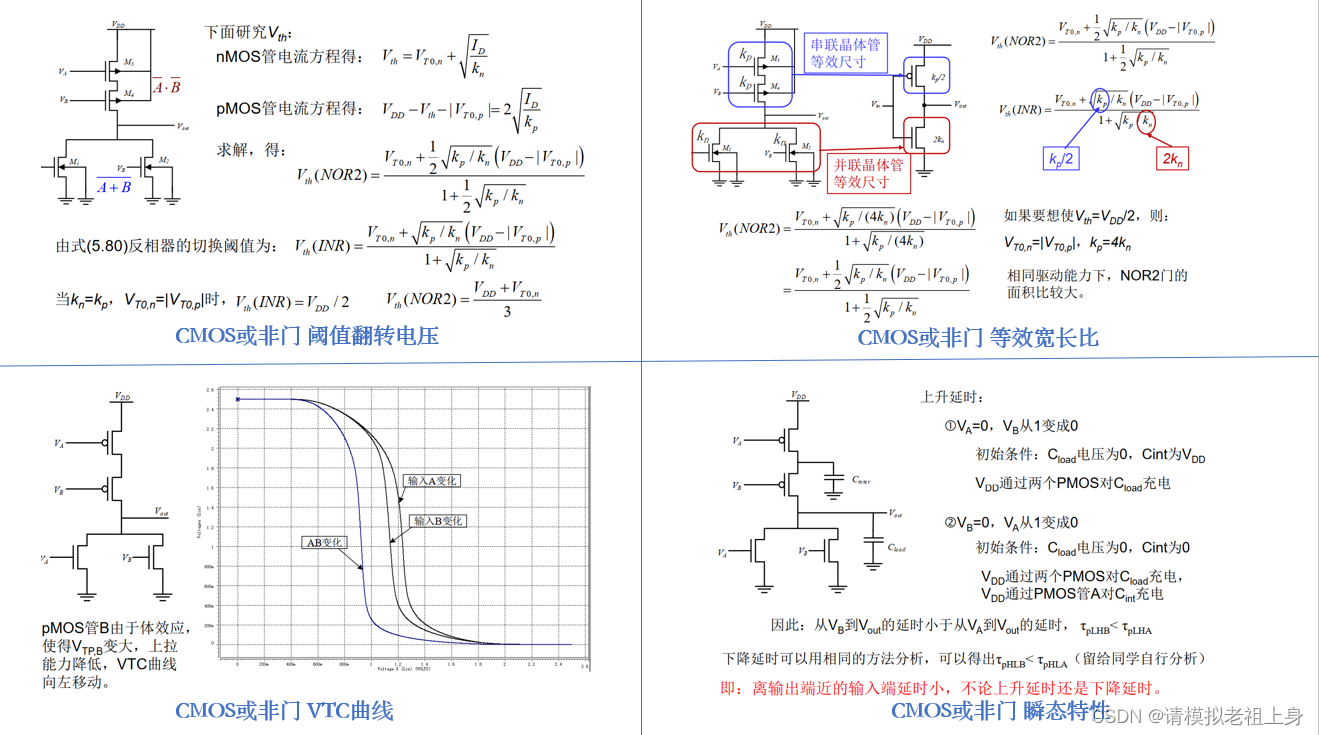

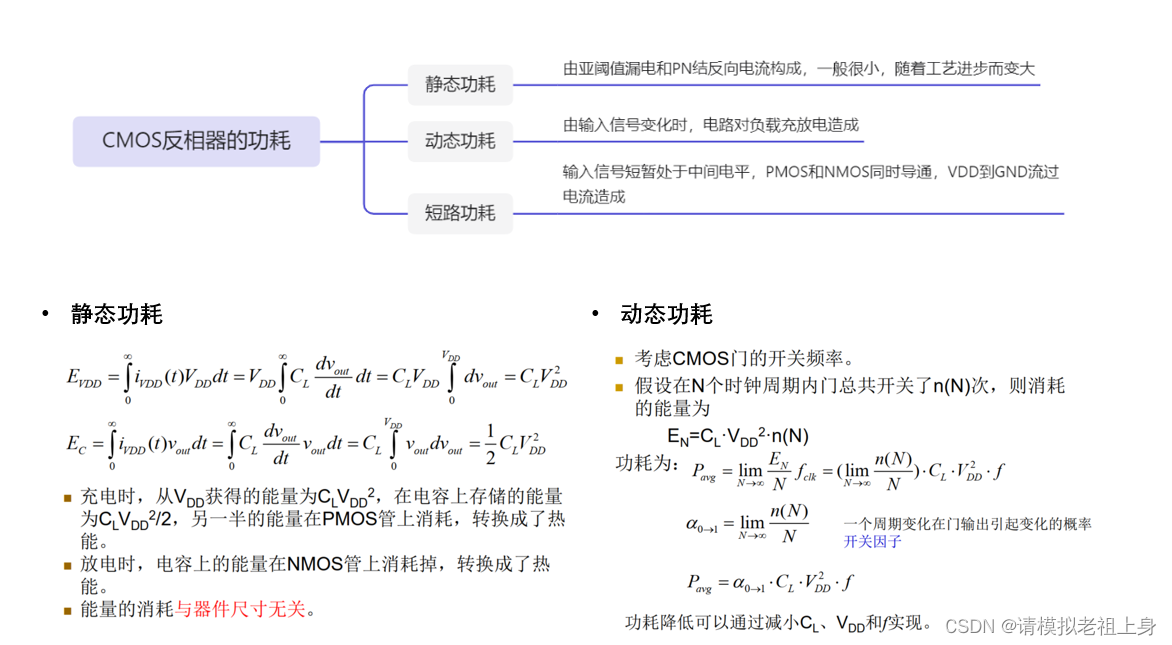

图72 PPT对或非门电路各个参数的总结

1. 对于数字电路多输入端口的情况，由于输入只有高和低，导致介于中间的输入状态往往不做考虑，所以设计实验是最好还是单独控制输入，做表格分析。相较前一种，对每个工作段进行参数扫描的方式，往往导致丢失主要研究对像，跑出很多中间段，不利于分析与总结。
2. 深刻感受到模拟仿真和数字验证的差距，Verilog验证的效率要高得多，通过这种模拟的方式主要还是加深对电路理解。

        非常感谢王老师的讲授，希望自己可以在模拟的世界走的更远。
